KT6368A案例分析“蓝牙距离短掉线、天线设计”客户反馈整理记录

案例分析“蓝牙距离短、掉线、天线设计”客户反馈问题整理记录

客户反馈使用KT1328A主从一体的蓝牙芯片=2颗，分别是A设置主机，B设置从机

应用到实际的产品，发现距离达到20米之后连接不稳定

客户实际在工厂端样品阶段测试：可以穿2堵墙都很正常，所以提供了pcba给我们进行分析

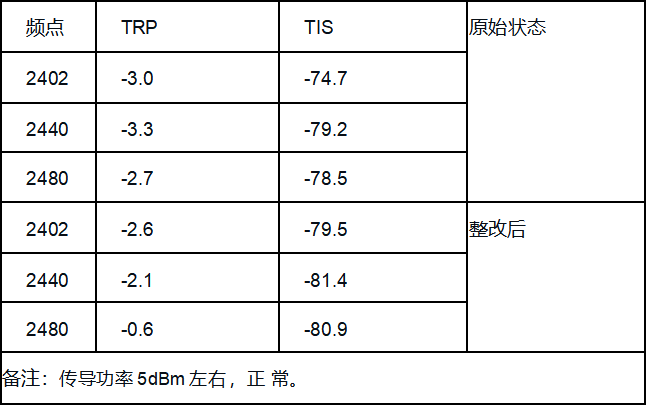

修改建议如下：

问题点归纳如下：

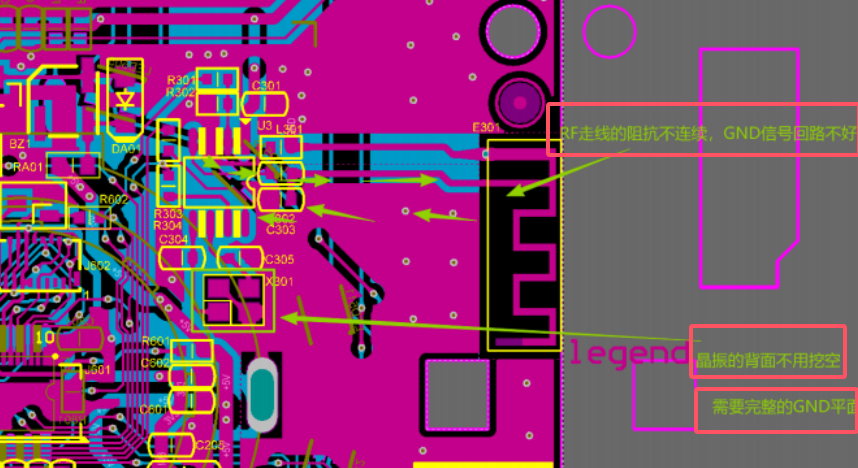

1. 晶振的背⾯⾛线不要挖空 ，保留完整的 GND 平⾯ 。
2. RF ⾛线需要有平⾏连续 的 GND 回路 ，不然的话 ，RF 阻抗不连续 ，影响信号的传输质量。

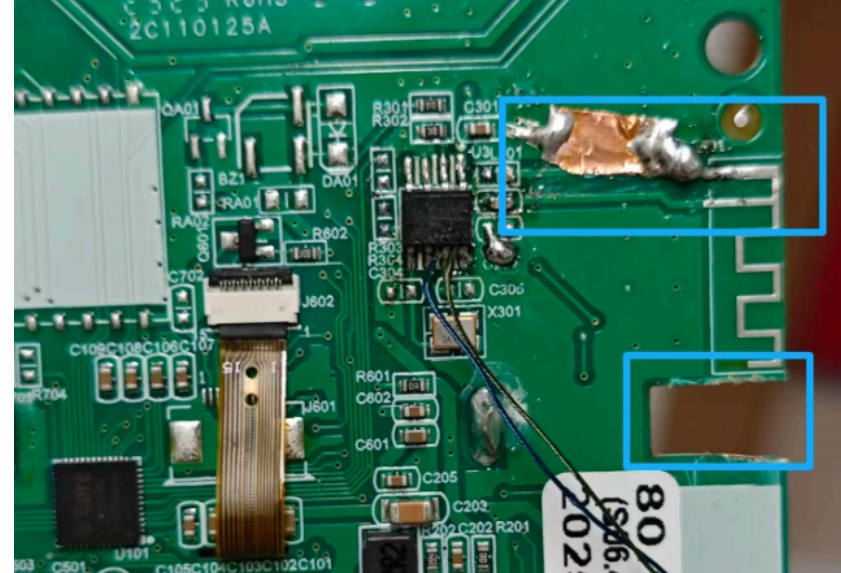

3. 天线的净空区不够，下图所示：

这里再记录一下一个关于“蓝牙天线”的细节，当然也适用于wifi、2.4g和蓝牙

关于倒F的天线=就是我们给的参考天线，和陶瓷天线选型的问题

1、如果板子的空间足够，选择板载的倒F天线，性能会更好。反而陶瓷天线性能稍微差一点

2、陶瓷天线只是能量密度大而已，适用于空间不够的场景

最后再来总结一下：

客户反馈将两颗 KT1328A 主从一体蓝牙芯片（A 设为主机、B 设为从机）应用于实际产品时，出现距离超 20 米后连接不稳定的问题，但工厂端样品阶段测试穿 2 堵墙仍正常，故提供 PCBA 用于分析；针对该问题归纳出晶振背面走线、RF 走线、天线净空区三方面关键问题点并给出修改建议，同时补充了蓝牙（亦适用于 wifi、2.4g）天线选型细节，明确板载倒 F 天线（空间足够时选，性能更好）与陶瓷天线（空间不足时选，仅能量密度大、性能稍差）的适用场景与差异。
