充电桩场景下KT148A语音芯片 7、8脚喇叭接口烧坏问题及防护方案

产品类型：大概是充电桩之类的

应用环境：还是相对比较复杂的，毕竟大电流的充电产生的浪涌、电磁干扰都存在

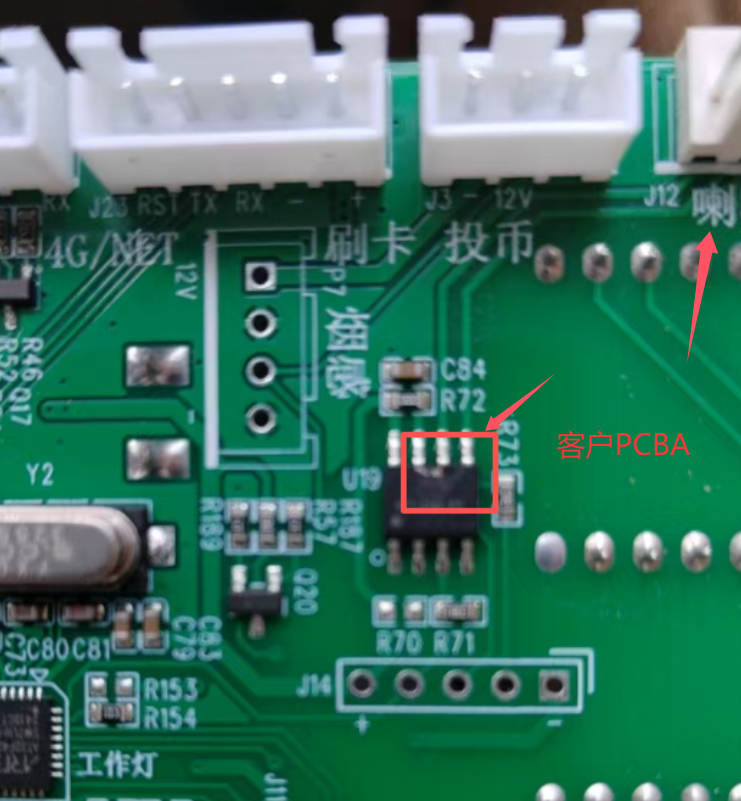

反馈问题：就是KT148A芯片7.8两个脚直接烧坏了，可以明显的看到烧坏的迹象

出现这个情况，大概率还是外部的浪涌导致的物理损坏。所以在设计阶段，就需要注意防护细节

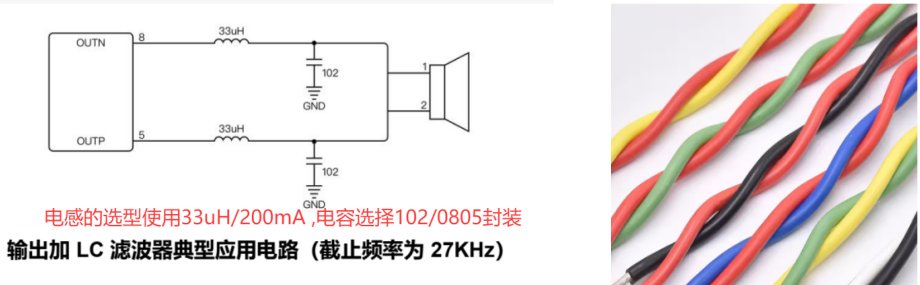

第一步：喇叭输出增加保护，电感选33uH/200mA ,电容选102/0805封装，如下左图所示：

第二步：注意喇叭的线材，请使用双绞线，参考如上右图，可以屏蔽一些共模干扰

最后总结一下吧：

在充电桩这一存在大电流充电产生浪涌、电磁干扰的复杂应用环境中，KT148A 芯片的7、8 脚（喇叭接口） 因外部浪涌出现明显烧坏的物理损坏问题，解决方案为在设计阶段做好防护：一是给喇叭输出增加 LC 滤波保护，选用33uH/200mA 的电感和102/0805 封装的电容（截止频率 27KHz）；二是喇叭线材采用双绞线以屏蔽共模干扰。
