一、板卡概述

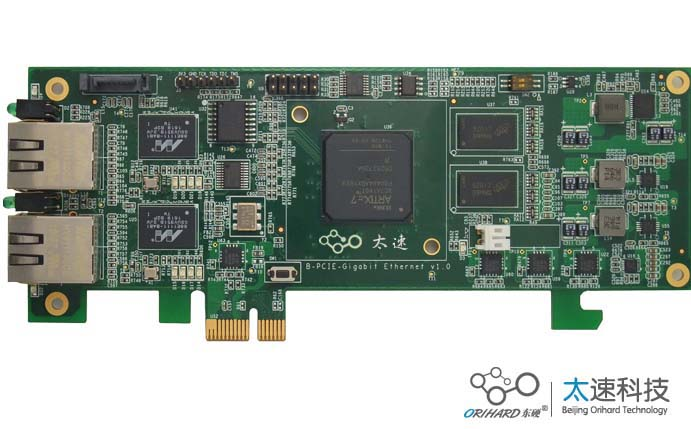

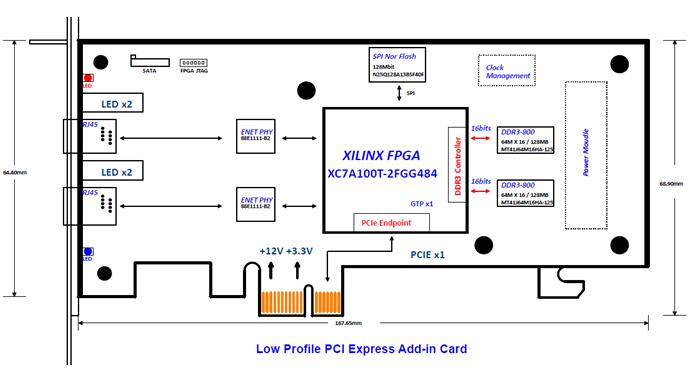

本板卡采用Xilinx公司的Artix7系列的XC7A100T-2FGG484 芯片作为主处理器。包含双路千兆电口网络，双组DDR，PCIeX1 V1.1接口，板卡设计满足工业级要求。
二、功能和技术指标：
板卡功能 | 参数内容 |
|---|---|
主处理器 | XC7A100T-2FGG484I |
板卡标准 | PCI EXPRESS CARD SPECIFICATION, REV. 1.1 |
电气规范 | 标准PCIe半高卡，符合PCI Express 2.0 规范，支持PCIe x1模式 |
板载缓存 | 板载2组64M x 16bit的DDR3内存颗粒 |
加载Flash | 板载16MB SPI Flash，用于FPGA程序加载 |
高速接口 | 两路千兆以太网接口，最大支持1000Mbps线速率 |
低速接口 | 8个LVTTL GPIO |
板卡尺寸 | |
板卡重量 | （含散热片） |
板卡供电 | DC +12V，1A |
板卡功耗 | 10W |
工作温度 | Industrial -20℃到+65℃ |
三、接口测试软件:
板卡功能 | 参数内容 |
|---|---|
主处理器 | XC7A100T-2FGG484 |
软件版本 | ISE14.7 |
编程语言 | Verilog |
板卡接口测试程序 | DDR测试、以太网测试、PCIe IO模式测试 |
板卡接口应用程序 | PCIe V1.1 XDMA 测试FPGA程序，Windows 7，Linux驱动程序 |
四、应用领域 网络加速、隔离、加密卡
