交换机为何在网络架构中有不同的分层？有什么

了解交换机分层设计的原因和好处，对构建高效、稳定的网络很重要。简单来说，交换机分层主要是为了解决网络规模扩大后带来的复杂性、性能和管理问题，它通过模块化的设计思想，将一个大网络划分成多个功能明确的层次，让各司其职。

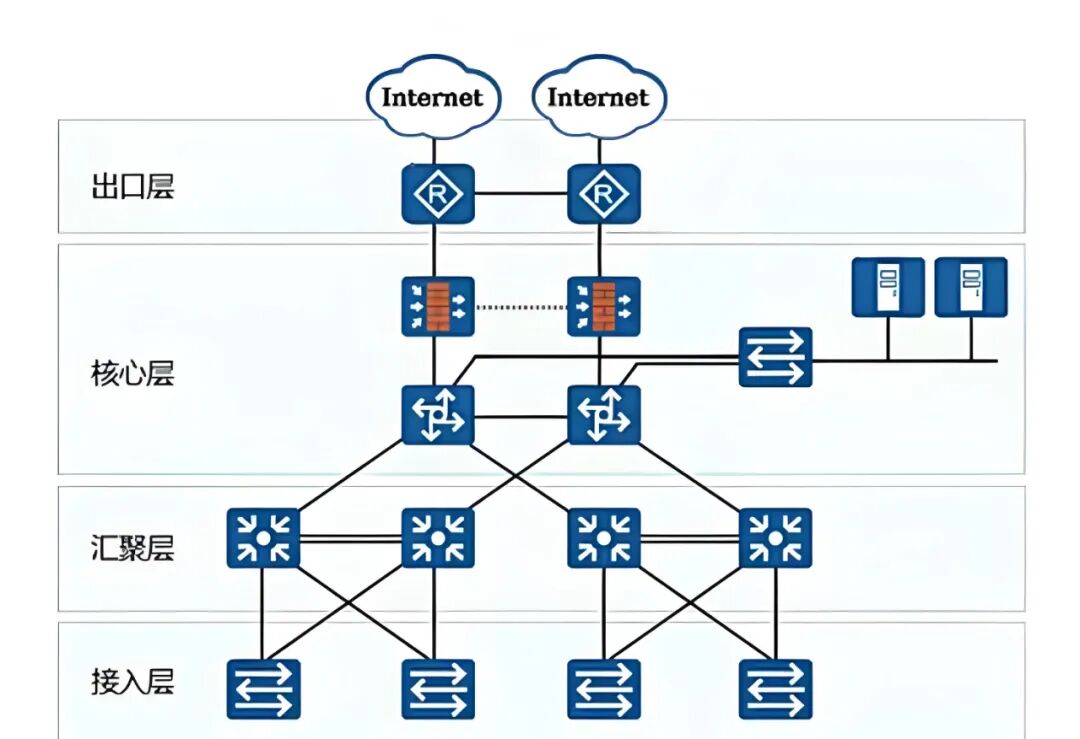

下面这个表格汇总了各层的核心职责和特点，帮你先建立一个直观的认识：

• 高端口密度
• 成本相对较低
• 通常使用二层交换机

汇聚层1、汇聚接入层交换机的流量 2、在不同VLAN或子网间进行路由（三层交换） 3、实施安全策略（访问控制列表ACL） 4、服务质量（QoS）标记和策略应用

• 较高的转发性能
• 支持三层路由功能
• 冗余设计
• 通常使用三层交换机

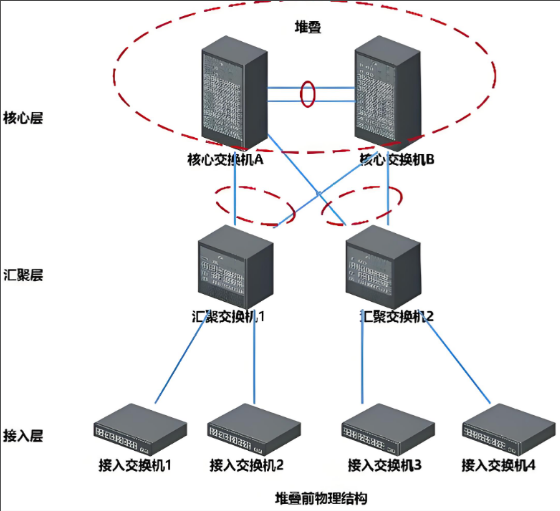

核心层 1、网络的高速主干，实现分布层设备间的高速数据转发 2、保证高可用性和冗余性

• 极高的转发速率和带宽
• 高可靠性和冗余性（如冗余组件、链路聚合）
• 延迟极低
• 通常使用高性能三层或四层交换机

分层设计的好处

分层设计为网络带来了多方面的优势：

1. 1.可扩展性 (Scalability)：模块化设计使得网络扩容变得简单。需要增加用户时，只需在接入层增加交换机；需要新增一个部门或子网时，可以在分布层进行扩展，而无需改动核心层。
2. 2.性能 (Performance)：各层专注于自己的任务。核心层专注于高速转发，分布层处理路由和策略，接入层管理用户接入。这种分工避免了单一设备成为性能瓶颈，并且通过链路聚合等技术，可以有效提高带宽利用率。
3. 3.管理性与维护性 (Manageability and Maintainability)：分层结构将复杂网络划分为更小、更易于管理的模块。故障排查时，可以更快地定位到特定层次或设备。一致的层次设计也简化了配置和策略应用。
4. 4.安全性 (Security)：可以在不同层次实施安全措施。例如，在接入层使用端口安全防止未经授权的设备接入；在分布层通过ACL（访问控制列表）精细控制子网或VLAN间的访问；VLAN技术本身也能隔离广播域，增强安全性。

主要避免的问题

分层设计旨在解决扁平网络（所有交换机可能都在同一层次）中常见的一系列问题：

1. 1.广播风暴与性能劣化：交换机默认会转发广播帧。在庞大的扁平网络中，大量的广播流量会消耗大量带宽和CPU资源，可能导致网络性能严重下降甚至瘫痪（广播风暴）。分层设计通过在分布层进行路由（三层交换）来划定广播域，将广播限制在单个VLAN或子网内，有效控制了广播范围。
2. 2.故障域过大：在扁平网络中，一个链路的故障或一台交换机的异常（如产生广播风暴）可能会影响到网络中的大量甚至所有设备。分层设计通过冗余和模块化隔离了故障域，使局部故障的影响范围减小。
3. 3.管理复杂性与扩展瓶颈：随着设备数量增长，扁平网络会变得难以管理和维护。添加新设备或变更策略可能需要在许多交换机上进行配置。并且所有数据流都可能经过少数几个核心设备，容易形成瓶颈。分层模型通过模块化解决了这个问题，使得管理和扩展更加清晰和灵活。
4. 4.网络延迟增加：不合理的级联（例如交换机级联层级过多）会增加数据传输的延迟。分层结构中的核心层通常采用高速交换设备，并优化路径，确保了关键流量的低延迟传输。

如何选择

并非所有网络都需要完整的三层结构：

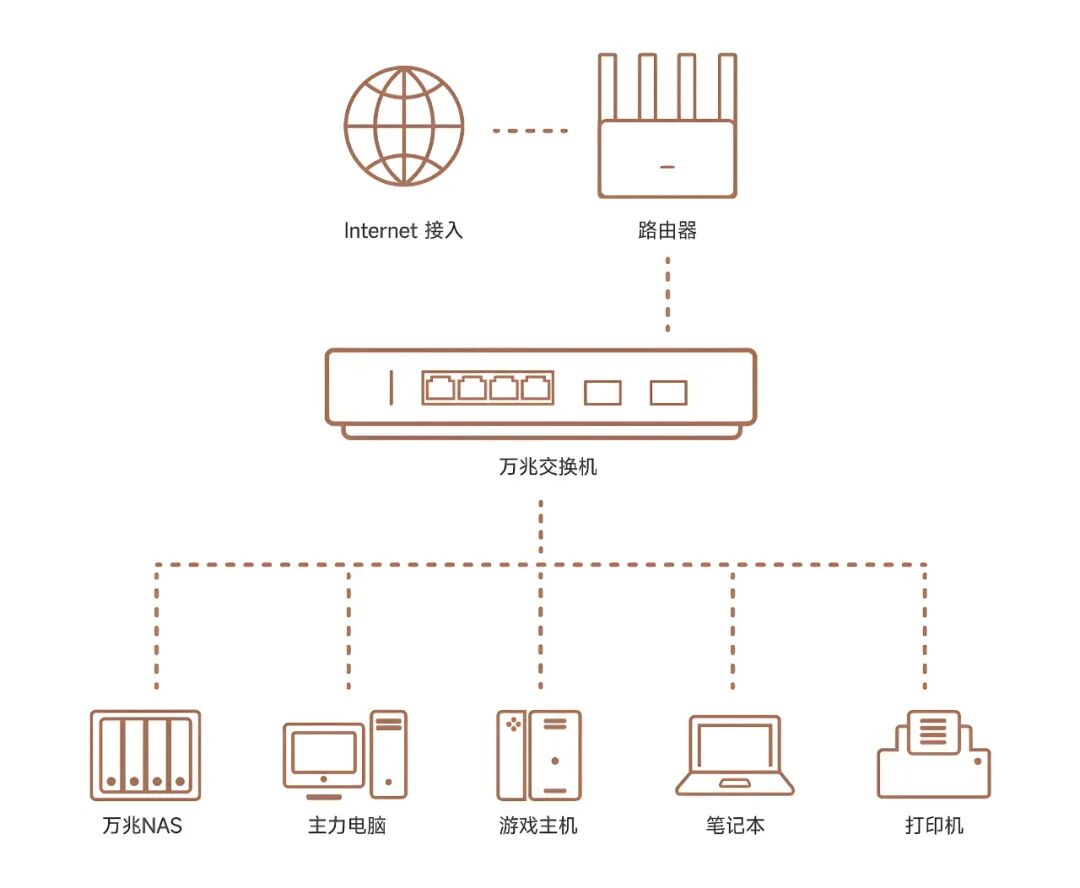

• 小型网络（如100个用户以内）：通常采用紧缩核心（Collapsed Core） 架构，即接入层和核心层合并为一层。使用二层交换机接入用户，一台性能较好的三层交换机或路由器作为核心处理路由和上行链路。

• 中型网络（如300-800用户）：通常会采用完整的三层结构——接入层、分布层和核心层。分布层汇聚接入层交换机，并承担路由和安全策略实施任务。

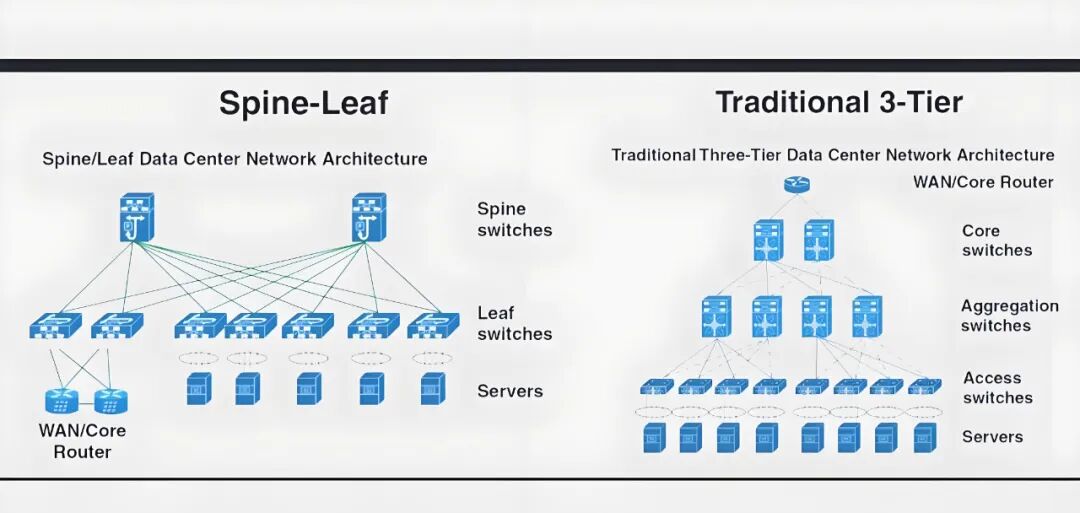

• 大型网络与数据中心（超1000用户）：会采用更复杂的三层或 Spine-Leaf 架构。核心层需要极高的带宽和冗余，可能会使用四层交换机进行更智能的负载均衡。
