加速计算设计方案：226-基于Xilinx Kintex-7 FPGA K7 XC7K325T PCIeX8 四路光纤卡
原创
加速计算设计方案：226-基于Xilinx Kintex-7 FPGA K7 XC7K325T PCIeX8 四路光纤卡
原创
一、板卡概述

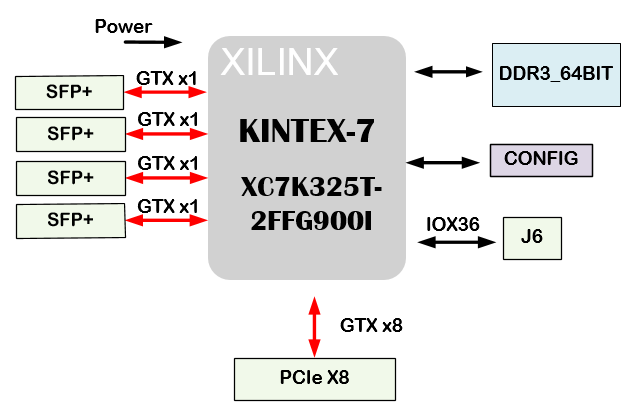

板卡主芯片采用Xilinx公司的XC7K325T-2FFG900 FPGA，北京太速科技板卡，pin_to_pin兼容FPGAXC7K410T-2FFG900，支持8-Lane PCIe、64bit DDR3、四路SFP+连接器、四路SATA接口、内嵌16个高速串行收发器RocketIO GTX，软件具有windows驱动。
二、功能和技术指标：
板卡功能 | 参数内容 |
|---|---|
主处理器 | Xilinx XC7K325T-2FFG900I |
板卡标准 | PCI EXPRESS CARD REV. 1.1，全高，2/3长卡 |
电气规范 | 支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准 |
板载缓存 | 1路 64bit DDR3， 容量2GByte |
加载Flash | 128Mbit @PC28F128MAP30 |
高速接口 | PCIeX8 4路光纤SFP+，支持万兆以太网，Aurora，RapidIO协议 |
低速接口 | 18路LVDS或者36路 LVTTL IO |
板卡尺寸 | 177.64*111.07 |
板卡重量 | （含散热片） |
板卡供电 | +12V@3A |
板卡功耗 | 36W |
工作温度 | Industrial -20℃到+65℃ |
三、接口测试软件:
板卡功能 | 参数内容 |
|---|---|
主处理器 | XC7K325T-2FFG900I |
软件版本 | ISE14.7 |
编程语言 | Verilog |
板卡接口测试程序 | DDR测试、PCIe IO模式测试，GPIO测试程序，光纤Aurora测试程序 |
板卡接口应用程序 | PCIe V2.0 XDMA 测试FPGA程序，Windows 7，Linux驱动程序 |
四、应用领域 光纤数据收发，隔离，加速计算。
光纤数据收发，隔离，加速计算
