1. 服务器基础（下篇）

1.1 网卡

1.1.1 网卡的定义和功能

网卡，又称为网络适配器或网络接口卡NIC（Network Interface Card），是构成计算机网络系统中最基本、最重要的、必不可少的连接设备，计算机主要通过网卡接入网络。
网络可以做到以下功能：
- 代表固定的网络地址
- 数据的发送与接收
- 数据的封装与解封
- 链路管理
- 编码与译码

1.1.2 华为服务器网卡

1.1.2.1 板载网卡

集成在服务器主板的PCH芯片中，不可更换。 对外提供2个GE电口+2个10 G光口/电口，集成网卡不占用PCIe插槽。

1.1.2.2 PCIe标卡

华为有自研及外购的PCIe标卡网卡，可以配置在标准PCIe插槽中。

PCIe（PCI-Express）是继ISA和PCI总线之后的第三代I/O总线，即3GIO。由Intel在2001年的IDF上提出，由PCI-SIG（PCI特殊兴趣组织）认证发布后才改名为“PCI-Express”。它的主要优势就是数据传输速率高，另外还有抗干扰能力强，传输距离远，功耗低等优点。

1.1.2.3 灵活IO插卡

华为自研网卡，非标准PCIe卡形态，只能用于华为机架服务器。

1.1.2.4 Mezz卡

刀片服务器计算节点专用Mezz卡，只能用于华为E9000刀片服务器。

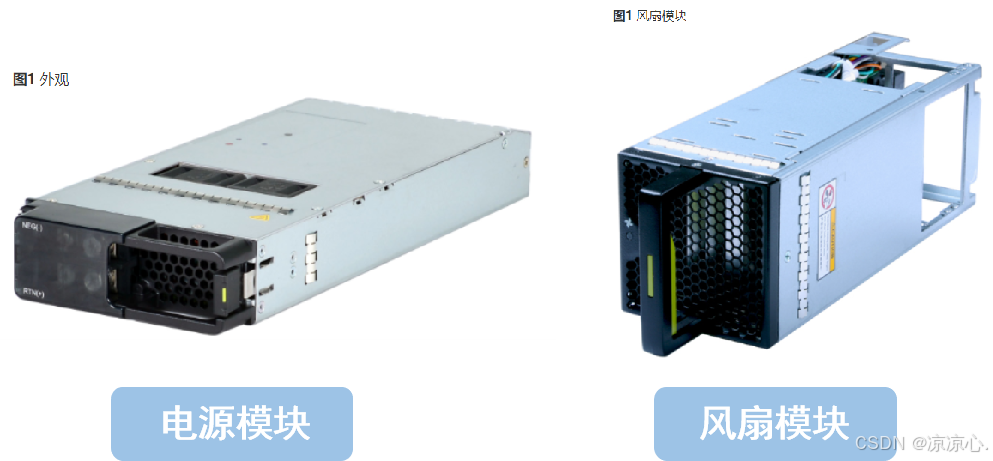

1.2 电源和风扇

支持服务器的电力负载支持冗余，防止电源故障

故障预警和防止故障之前的预防性维护保证服务器持续运行

电源子系统包括：

智能电源风扇

冗余电源和风扇

电源冗余特性： 1+1，此时每个模块承担50%的输出功率，当一个模块拔出时，另一个模块承担100%输出功率。 2+1，有三个模块，每个模块承担输出功率的1/3，拔出一个模块，其余两个模块各承担50%的输出功率。

1.3 服务器关键技术

1.3.1 IPMI

Intelligent Platform Management Interface，智能平台管理接口，是一种开放标准的硬件管理接口规格，定义了嵌入式管理子系统进行通信的特定方法
IPMI信息通过基板管理控制器（BMC）进行交流，使用低级硬件智能管理而不使用操作系统进行管理。

IPMI 是管理基于Intel结构的企业系统中所使用的外围设备采用的一种工业标准，该标准由英特尔、惠普、NEC、美国戴尔电脑和SuperMicro等公司制定。用户可以利用IPMI监视服务器的物理健康特征，如温度、电压、风扇工作状态、电源状态等。而且更为重要的是IPMI是一个开放的免费标准，用户无需为使用该标准而支付额外的费用。
IPMI的发展：
- 1998年Intel、DELL、HP及NEC共同提出IPMI规格，可以透过网路远端控制温度、电压。
- 2001年IPMI从1.0版改版至1.5版，新增PCI Management Bus等功能。
- 2004年Intel发表了IPMI 2.0的规格，能够向下相容IPMI 1.0及1.5的规格。新增了Console Redirection，并可以通过Port、Modem以及LAN远端管理服务器，也加强了安全、VLAN 和刀片服务器的支持性。

1.3.2 BMC

Baseboard Management Controller，主板管理控制单元，是IPMI规范的核心，负责各路传感器的信号采集、处理、储存，以及各种器件运行状态的监控。BMC向机框管理板提供被管理对象的硬件状态及告警等信息，从而实现机框管理模块对被管理对象的设备管理功能。
BMC主要实现以下功能：
- 远程控制；
- 告警管理；
- 状态检测；
- 设备信息管理；
- 散热控制；
- 支持ipmitool工具；
- 支持Web界面管理；
- 支持集中账号管理。

1.3.3 IBMC

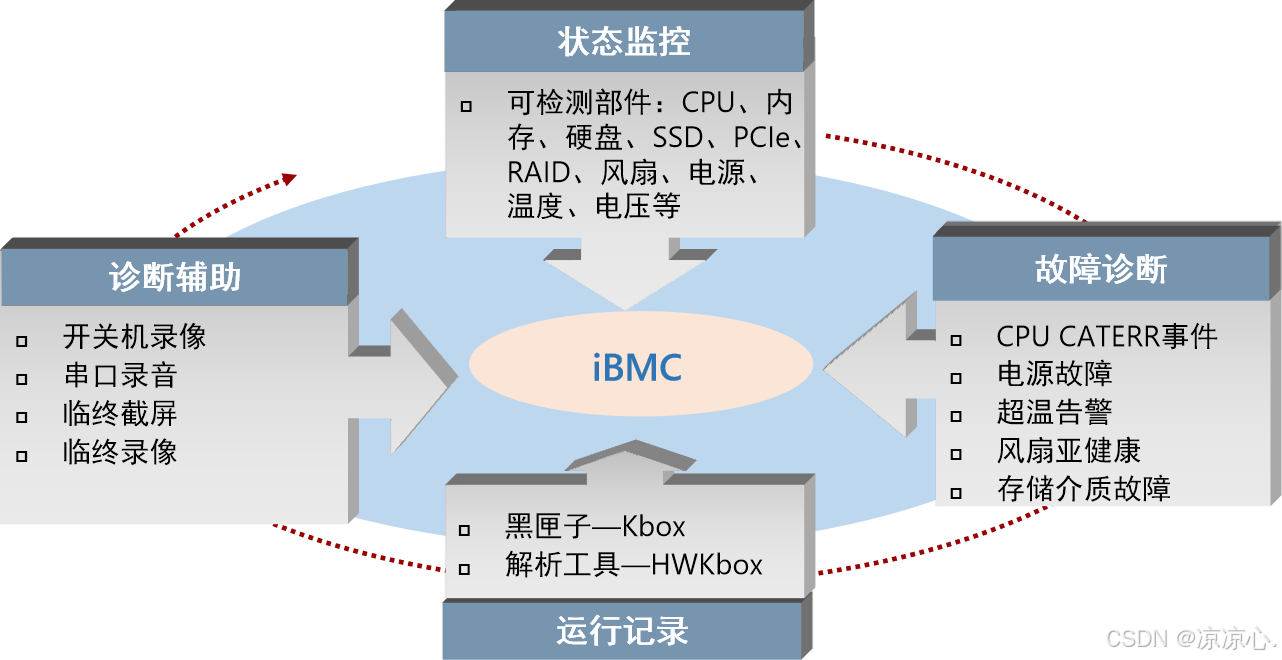

华为服务器智能管理系统（Huawei Intelligent Baseboard Management Controller，iBMC）是具有完全自主知识产权，面向服务器全生命周期的服务器嵌入式管理系统。

iBMC提供硬件状态监控、部署、节能、安全等系列管理工具，标准化接口构建服务器管理更加完善的生态系统。iBMC基于华为自研的管理芯片Hi1710，采用多项创新技术，全面实现服务器的精细化管理。 **iBMC提供了丰富的用户接口，如命令行、基于Web界面的用户接口、IPMI集成接口、SNMP集成接口、**Redfish集成接口，并且所有用户接口都采用了认证机制和高度安全的加密算法，保证接入和传输的安全性。

1.3.4 BIOS

Basic Input/Output System，基本输入输出系统。
BIOS实际上是固化到计算机中的一组程序，为计算机系统提供最底层的、最直接的硬件控制服务，解决硬件的实时需求

BIOS是系统内核和硬件层之间桥梁。
BIOS特点：
- 软件升级、加载和装载功能；
- 基本OAM功能；
- 串口管理功能；
- 故障恢复功能；
- ECC管理功能；
- 硬件诊断功能。

2. 缩略语

BIOS ———————————— Basic Input/Output System，基本输入输出系统 BMC ———————————— Baseboard Management Controller，主板管理控制单元 B/S ———————————— Browser/Server，通常也称为浏览器/服务器架构 C/S ———————————— Client/Server，通常也称为客户端/服务器架构 CPU ———————————— Central Processing Unit，中央处理器 iBMC ———————————— Huawei Intelligent Baseboard Management Controller，华为服务器智能管理系统 IPMI ———————————— Intelligent Platform Management Interface，智能平台管理接口 MTBF ———————————— Mean Time Between Failure，平均无故障工作时间 NIC ———————————— Network Interface Card，网络接口卡 RAID ———————————— Redundant Array of Independent Disks，独立硬盘冗余阵列
