1. 项目背景

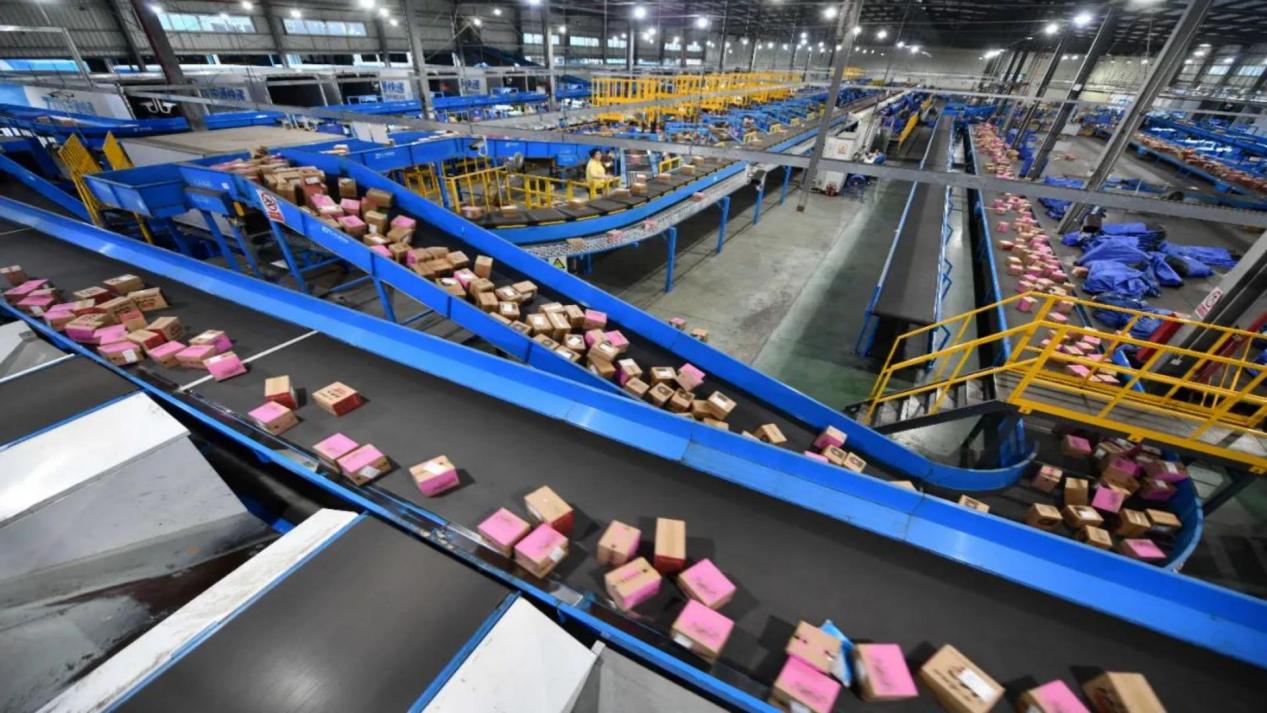

在我近期负责的一个现代化仓储物流中心升级项目中，其核心的物料搬运系统——包括长达数公里的传送带和水平输送机——面临着能耗高、设备机械损耗大且控制方式陈旧的问题。原有的控制系统采用传统的继电器和硬接线方式，调速不灵活，维护困难。

54fab6ecc7bc0c286b324fcaab89416d_u=2137952157,1454291631&fm=253&fmt=auto&app=138&f=PNG_w=500&h=500

系统核心控制单元为一套西门子S7-1500系列PLC，其标配的工业以太网通信协议为PROFINET。而为输送设备提供动力的多台变频器，是较早期的型号，仅支持MODBUS RTU这种串行通信协议。这就形成了一个典型的工业通信“鸿沟”：高层的智能控制器无法直接与底层的执行单元进行数据对话，无法实现对变频器的精确速度调节和状态监控，制约了系统向智能化、节能化发展的步伐。

2. 解决方案

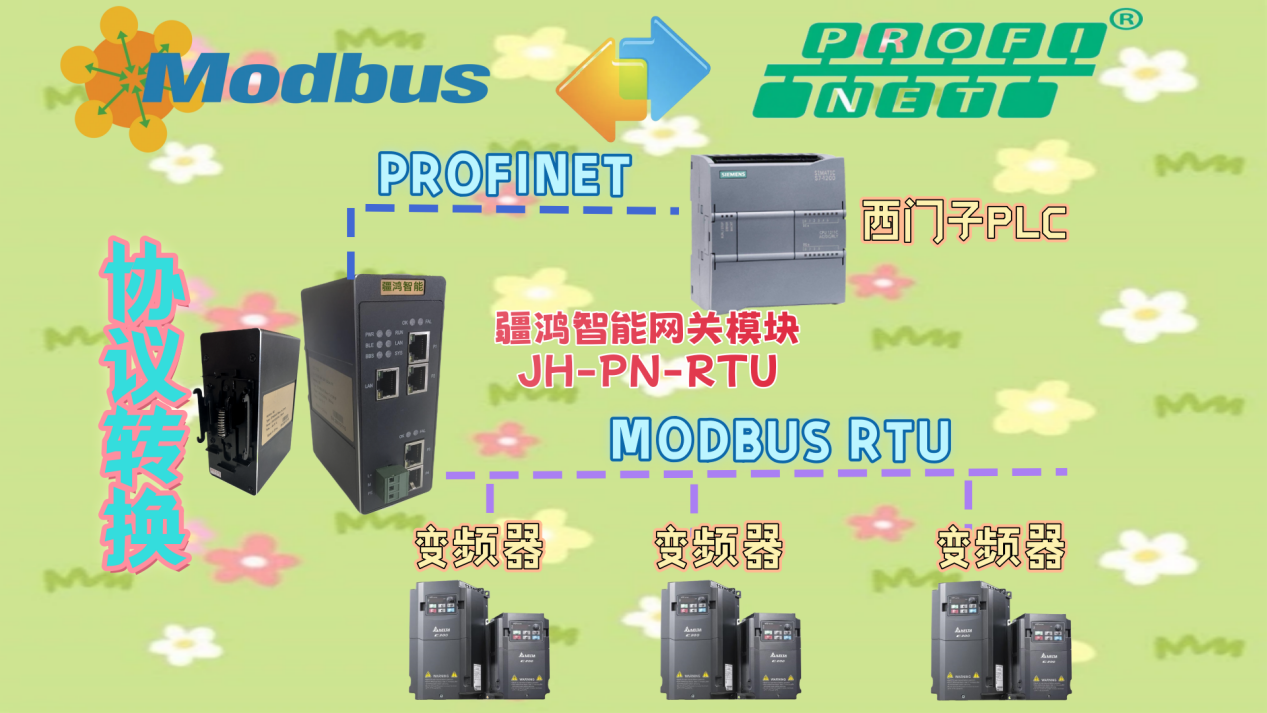

为解决上述通信协议不匹配的难题，我们设计并实施了一套以PROFINET转MODBUS RTU网关为核心的通信桥接方案。该方案的网络拓扑清晰明了：

上层网络（PROFINET）：西门子S7-1500 PLC作为PROFINET控制器（主站），PROFINET转MODBUS RTU网关作为PROFINET设备（从站）接入该网络。PLC工程师只需在博途（TIA Portal）软件中安装网关的GSDML设备描述文件，即可像配置一个标准的远程I/O站一样，为网关分配设备名称和IP地址。

下层网络（MODBUS RTU）：网关在MODBUS网络中充当主站，通过RS-485接口以菊花链形式连接多台支持MODBUS RTU协议的变频器（作为从站）。我们需要在网关的配置软件中，预先定义好要访问的各个变频器从站地址，以及需要读写的数据在PLC映射区中的对应关系。

通过这个网关，我们成功地将PROFINET的“高速公路”与MODBUS RTU的“省级公路”无缝衔接。PLC无需理解复杂的MODBUS报文，它只需要向网关的映射区读写数据，网关便会自动完成协议的转换，将PLC的速度设定值命令下发至指定地址的变频器，同时将变频器的实时频率、电流、故障状态等数据采集回来，供PLC进行逻辑判断和上位机显示。

63ef2f09a952903038b2a41c5522310e_e49f-ksmehzt4996031

3. 网关设备选型

我们选用了疆鸿智能JH-PN-RTU的网关。选型理由如下：

协议支持精准匹配：它完美支持PROFINET从站和MODBUS RTU主站，正是本项目所需的核心功能。

配置灵活性高：其配套的配置工具NetXpert非常直观，可以轻松定义MODBUS功能码（如03H读保持寄存器，06H写单个寄存器）以及数据映射到PROFINET IO的输入/输出区域，大大简化了工程实施。

稳定性和品牌信誉：疆鸿智能在工业通信领域拥有良好的口碑，其产品在严苛的工业环境中表现稳定，这对于保证物流系统7x24小时连续运行至关重要。

连接便捷性：提供标准的RJ45接口用于PROFINET连接，以及牢固的接线端子用于RS-485布线，方便现场安装。

4. 应用效果

项目实施后，系统性能得到了显著提升：

实现按需调速，节能降耗：PLC可以根据物流量的大小，实时、平滑地调整各段传送带的速度。在低流量时段自动降速运行，电能消耗降低了约20%，同时减少了变频器和机械结构的启停冲击与磨损。

提升自动化水平：实现了对全部变频器的集中监控与参数化管理。操作员在中央控制室即可一览所有设备的运行状态，故障报警信息能够被即时捕获并定位，平均故障修复时间（MTTR）缩短了60%以上。

降低成本，增强扩展性：相较于更换所有变频器的方案，采用通信网关的改造成本极低。并且，此架构具备良好的扩展性，未来若需新增变频设备，只需在网关配置中添加从站并修改PLC程序即可，无需增加硬件模块。

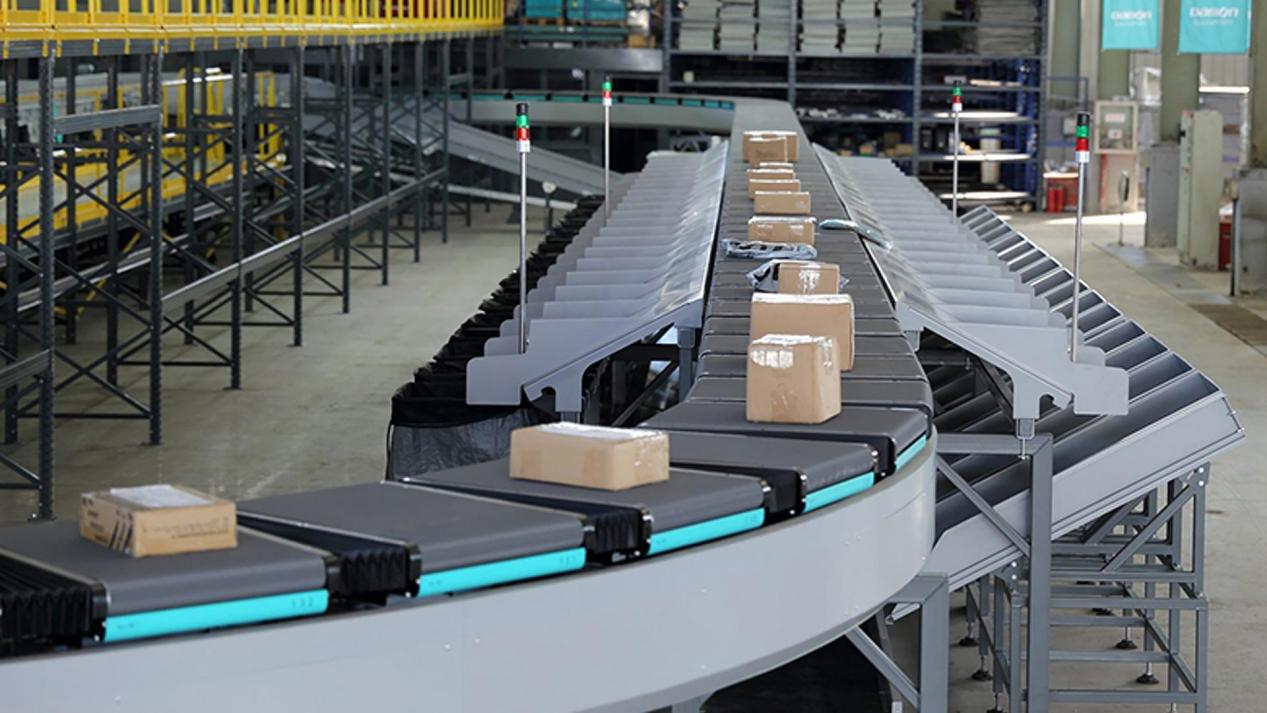

afbb30a9caf84fb1f62bff34f94d1595_497d18d8-b306-4fb2-8b58-d6dbd3d4afd7

5. 总结

本次物流输送系统的节能改造实践充分证明，PROFINET转MODBUS RTU网关是解决新旧设备通信异构问题的有效利器。它成功地将支持PROFINET的现代西门子PLC与仅支持MODBUS RTU的传统变频器集成在一起，构建了一个统一、高效的控制网络。

这种方案不仅以较小的投资实现了“按需调速”这一关键的节能目标，大幅降低了系统能耗与机械损耗，更打通了底层设备的数据链，为后续的大数据分析与预测性维护奠定了坚实的基础。对于面临类似通信整合挑战的自动化改造项目，此方案无疑提供了一个极具参考价值的成功范本。
