一、板卡概述

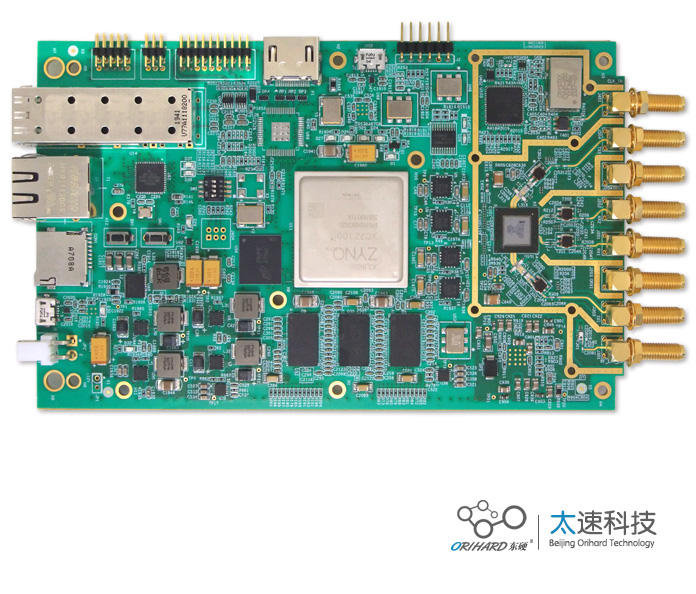

基于XC7Z100+ADRV9009的双收双发无线电射频板卡是基于Xilinx ZYNQ FPGA和ADI的无线收发芯片ADRV9009开发的专用功能板卡，用于5G小基站，无线图传，数据收发等领域。

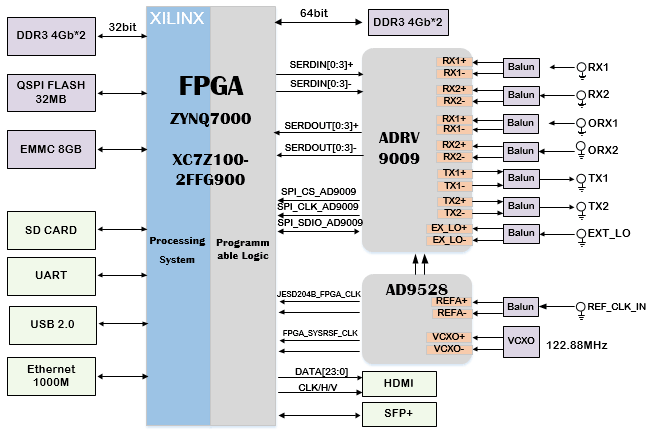

二、板卡原理及功能

板卡使用XC7Z100 作为主处理器，包含Dual ARM Cortex-A9核处理器的嵌入式处理。PS端32bit 1GB容量DDR3存储、1路RS232接口、1路USB接口、1路10-100-1000网络接口，PS端32M QSPI flash存储、SD卡接口、8G eMMC存储；PL端64bit 2GB容量DDR3存储，PL端扩展HDMI 输出实现视频显示应用，PL端扩展9路I/O，2路SPI_LVDS接口、2路RS232接口、4个LED指示灯。

PL端外扩ADRV9009芯片，ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，具有2路输入，2路输出，两路观测输入配合FPGA工作满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。

板卡数字接口：

● PS 端32bit 1GB 容量 DDR3 存储

● PS端RS232接口

● PS端USB接口

● PS端1路 10-100-1000 Mbps Ethernet (RGMII​) 网络接口

● PS端QSPI flash 存储

● PS端 SD卡，Emmc存储

● PL端64bit 2GB 容量DDR3 存储

● PL端扩展HDMI 输出实现视频显示应用

● PL端扩展9路 I/O、2路SPI_LVDS、2路RS232、4路LED指示灯

● PL端扩展1路10G SFP+光纤接口

板卡模拟接口：

● 双接收：RX1、RX2

● 双发送：TX1、TX2

● 双观测接收：ORX1、ORX2

● 外部本振接口：EXT_LO

● 外部时钟参考：REF_CLK_IN

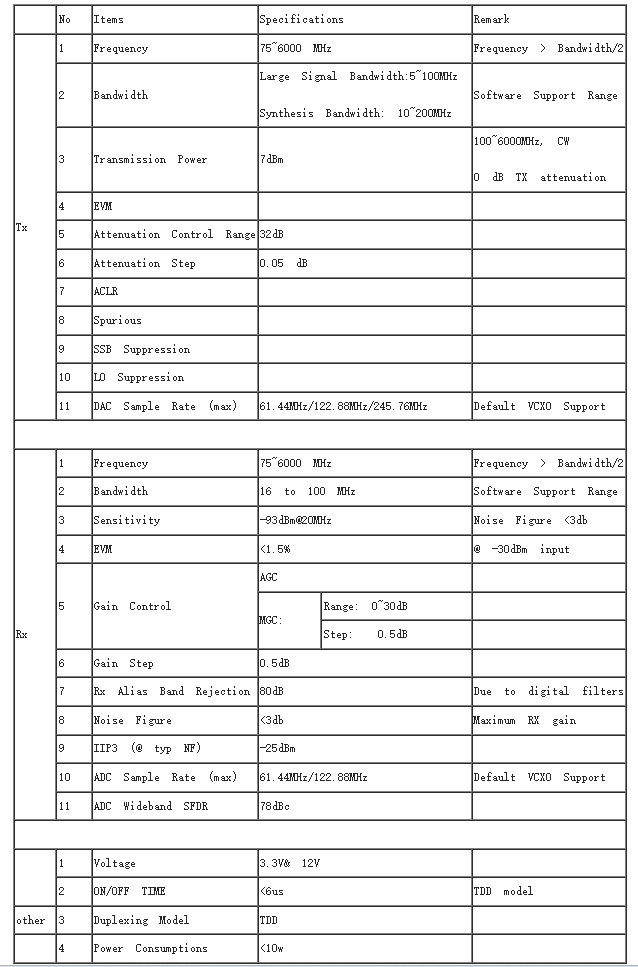

板卡性能指标：

物理特性

● 尺寸：110x162.4mm，带外壳尺寸180*125*48 ；

● 工作温度：工业级 -20℃～ +60℃。

● 工作电压+12V ±1V；整板功耗20W。

● 重量裸板0.3KG，带散热外壳0.8KG。

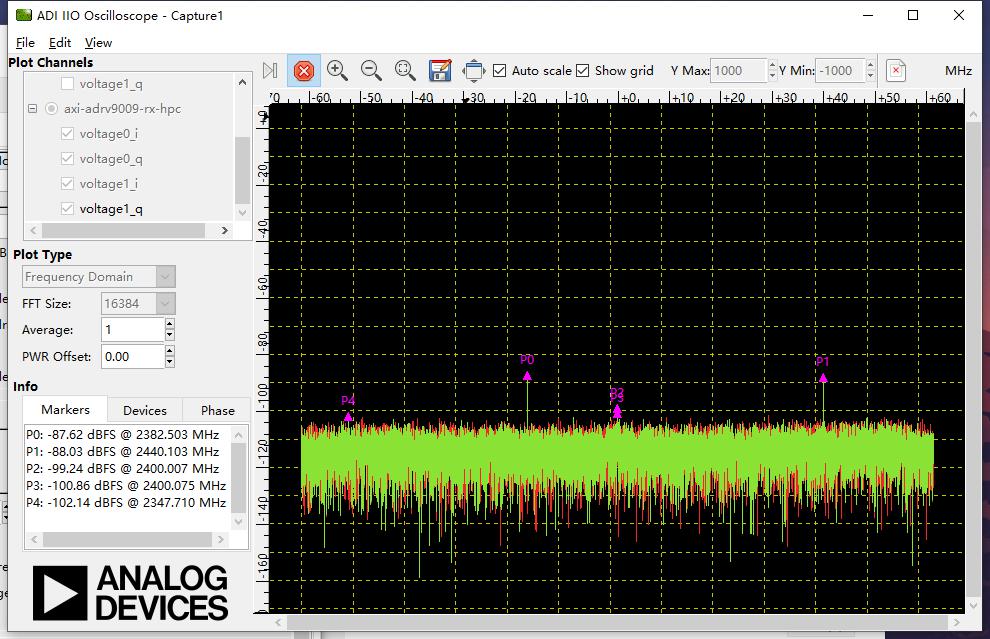

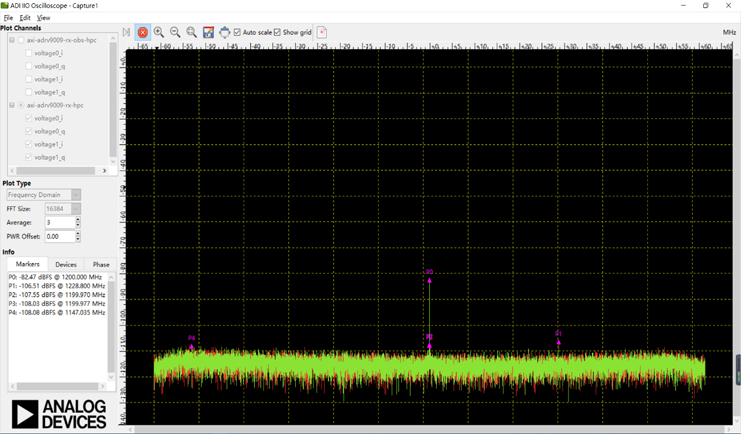

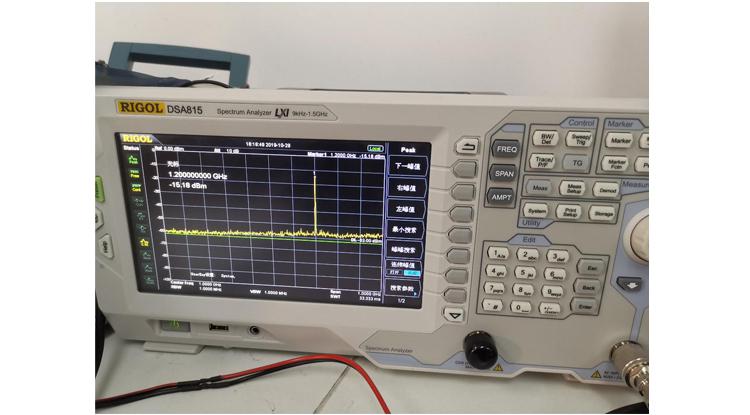

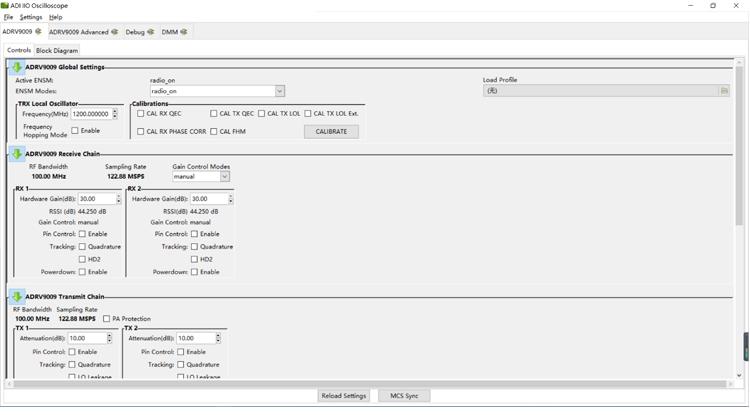

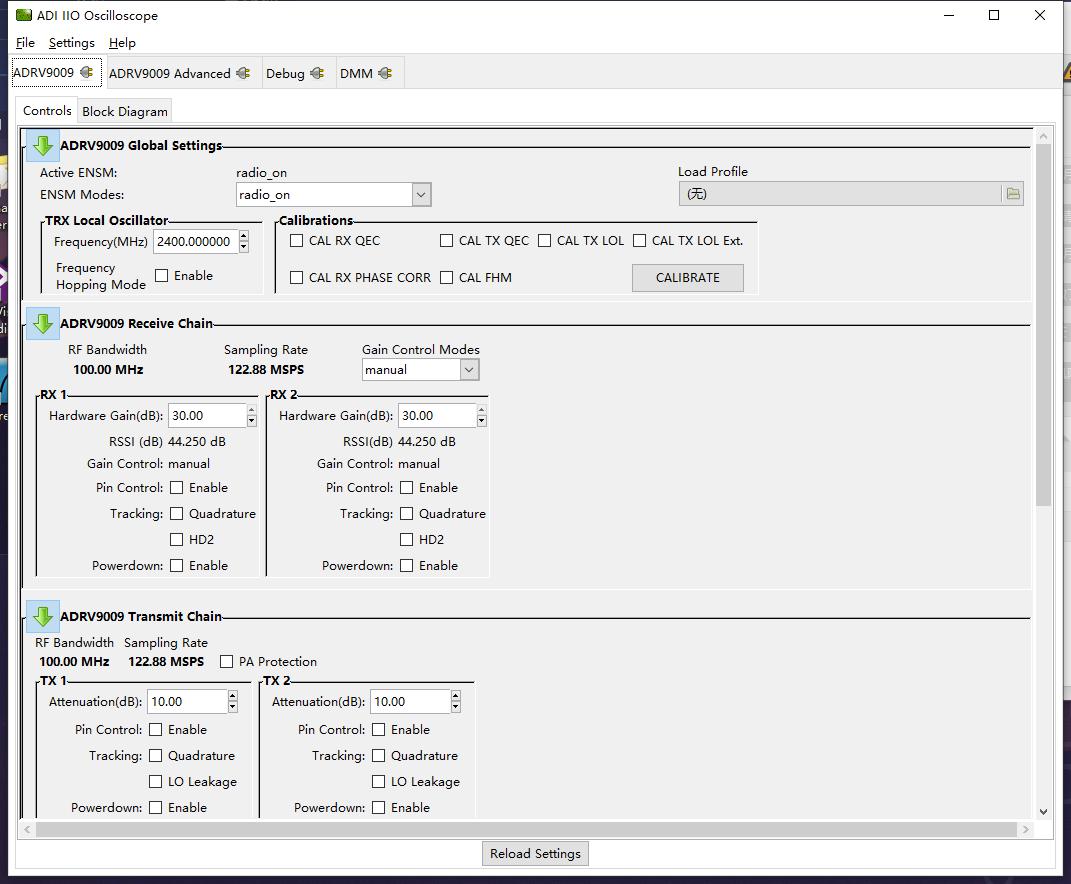

三、软件系统

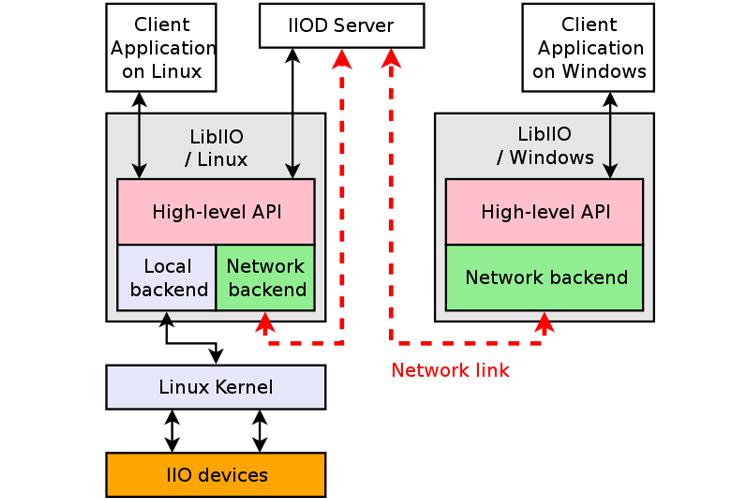

参考ADI的整体软件架构：

hAD9009设备树及驱动 SPI访问，AD，DA访问

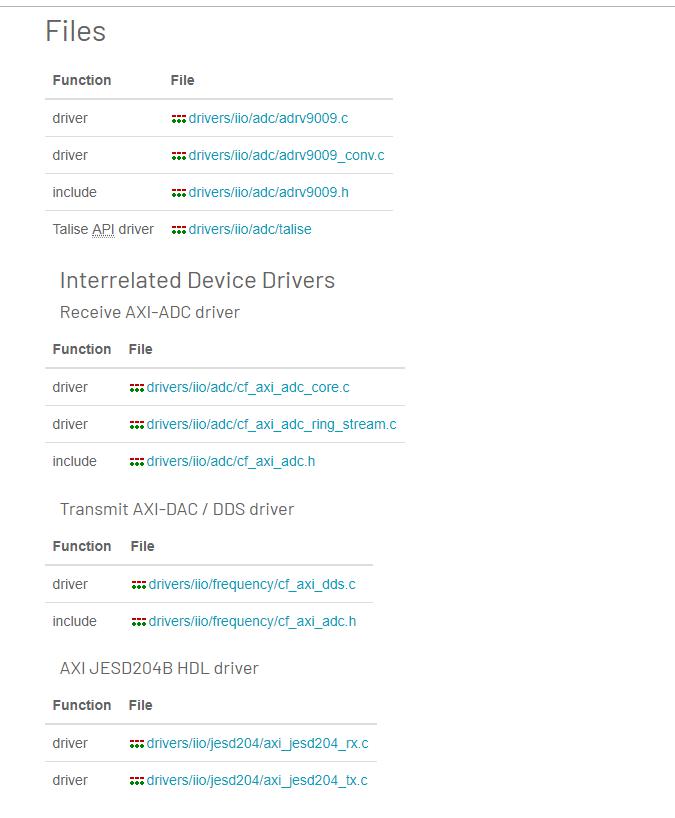

驱动文件https://wiki.analog.com/resources/tools-software/linux-drivers/iio-transceiver/adrv9009
