一、核心板概述

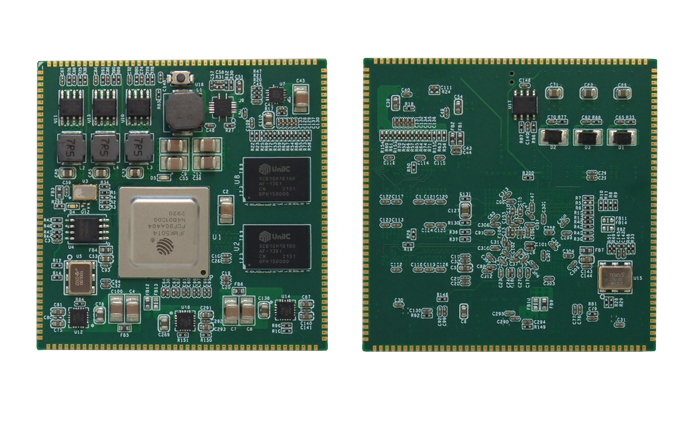

板卡基于JFMK50T4国产化FPGA芯片，设计的一款工业级核心板，板卡集成主芯片、电源、DDR、配置芯片，大大减轻客户的扩展开发困难。丰富的IO和4个GTP，让用户轻易设计PCIe的数据卡，AD卡，结合本公司国产化AI、AO、DIO模块，为工业应用的全国产硬件设计提供了So easy道路。

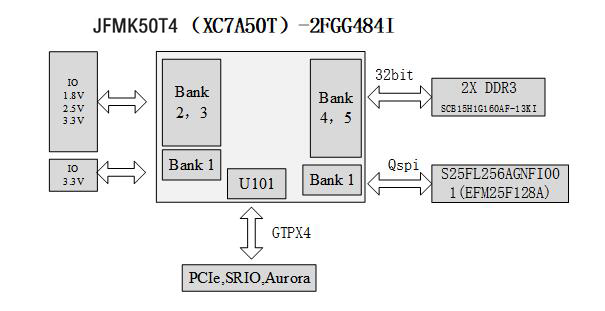

板卡原理框图
二、核心板功能介绍
板卡功能 | 参数内容 |
|---|---|
主处理器 | JFMK50T4（XC7A50T） |
板卡标准 | 自定义 |
板载缓存 | 1路 32bit DDR3， 容量2GByte |
加载Flash | QSPI 128Mbit @S25FL256AGNFI001(EFM25F128A) |
低速接口 | 134路 LVTTL IO （配置为3.3V，2.5V,1.8V） |
高速接口 | GTPX4 ：（PCIe X4 V2.0 ） （RapidIO）（Aurora） |
板卡供电 | +12V@3A |
板卡尺寸 | 60X60 mm |
板卡重量 | |
板卡功耗 | 36W |
工作温度 | Industrial -40℃到+85℃ |

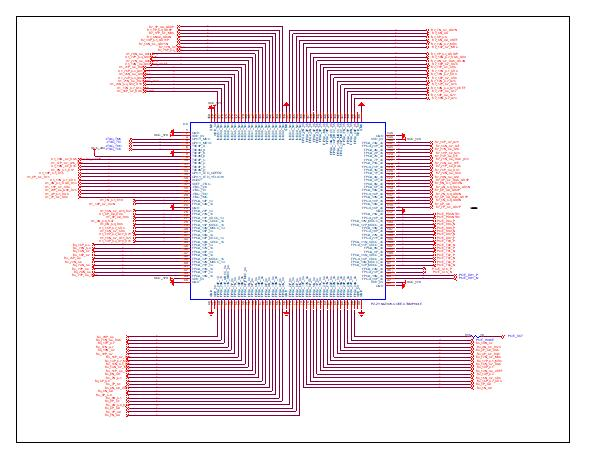

三、核心板信号定义
四、核心板扩展应用
与模拟AI、AO、DIO接口，扩展PCIe，PXIe，VPX的采集卡，实现系列化的全国产化工业板卡。
