一、板卡概述
基于PCM5102A的2路384Ksps 32bit DA输出核心板，采样邮票孔结构，实现高精密电源供应，2路单端信号输出，实现高信噪比的声音信号输出播放，或者高精密模拟信号参考输出。数字端接入单片机或者ARM，实现可工程化应用解决方案。
、板卡参数及性能
板卡功能 | 参数 | 内容 | |
|---|---|---|---|
ADC | 无 | ||
DAC | 芯片型号 | PCM5102A | |
路数 | 2路DAC， | ||
采样率 | 384Ksps | ||
数据位 | 32bit | ||
数字接口 | I2S | ||
模拟接口 | 直流耦合 | ||
模拟输出 | 单端输出 ±10V；直流至200KHz | ||
输出阻抗 | 1KΩ | ||
绝对最大输入 | 无损坏情况下 ±60 V（峰值） | ||
模拟指标 | |||
连接器类型 | 邮票孔 | ||
板卡标准 | |||
板卡尺寸 | 69X76.5mm | ||
板卡重量 | （含散热片） | ||
板卡供电 | +9V@500mA;+5V@200mA | ||
板卡功耗 | 0.5W | ||
工作温度 | Industrial -40℃到+70℃ | ||

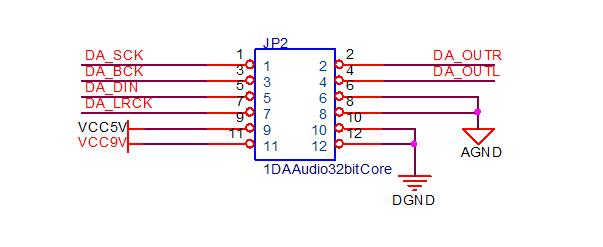

三、信号定义
四、扩展电路
与FPGA接口，扩展PCIe，PXIe，VPX的输出卡
与ARM或者单片机结合，扩展网络接口的输出适配器
