FMC子卡设计原理图:FMC125-两路125Msps AD,两路160Msps DA FMC子卡

原创
作者头像
用户11859187
发布2025-10-22 11:07:19
发布2025-10-22 11:07:19
1110
举报

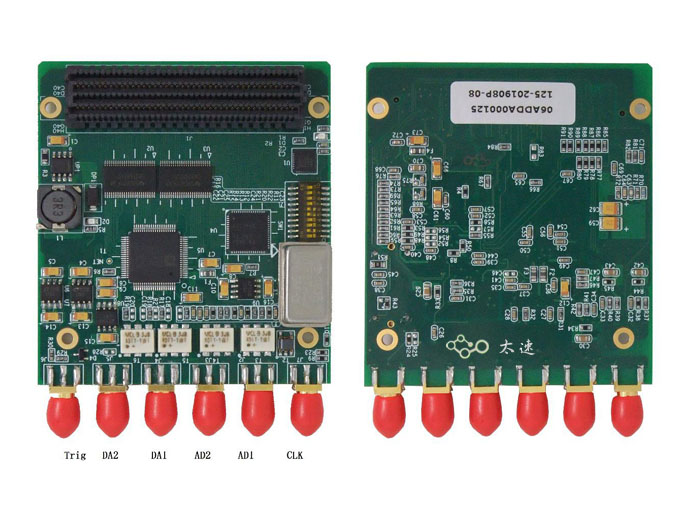

一、板卡概述

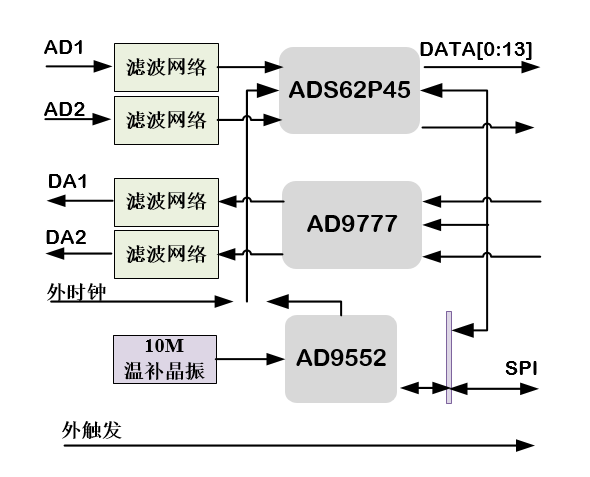

    板卡可实现2路14bit 125Msps AD 和2路16bit 160MspsDA功能,FMC LPC连接器用于扩展到xilinx用于模拟信号、中频信号采集,信号发出等应用。

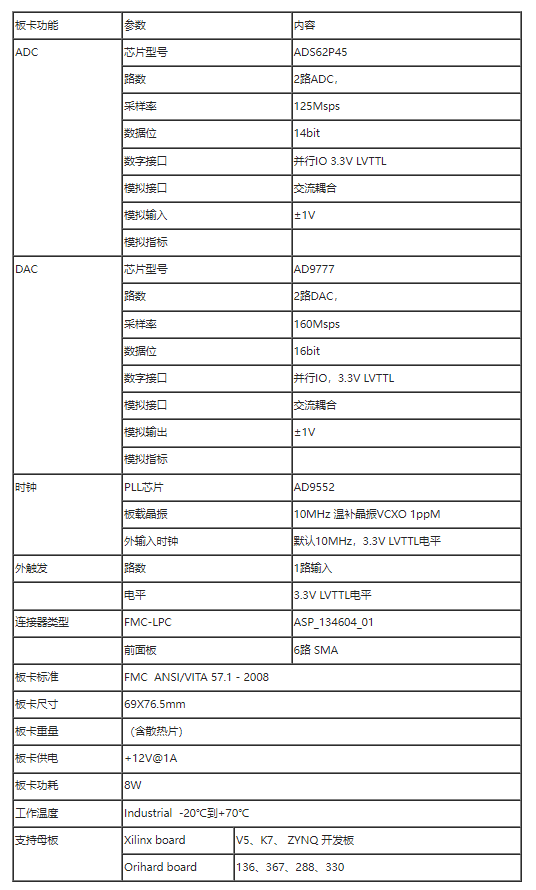

二、性能指标

三、软件内容     提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出,时钟配置、外触发接入的参考测试程序,支持Xilinx的V5、K7 FPGA 3.3V IO型号。

四、 板卡应用     板卡配置FPGA母板用于模拟信号、无线电、光电的采集场景。

Camera Link转光纤, FMC子卡, 光电采集卡, 国产芯片选型, 嵌入式开发平台, 模拟型号处理
