【电子DIY作品】甲醛颗粒物温湿度等多合一检测设备

以下作品由安信可社区用户

WT_0213制作

可用于粉尘PM2.5检测、甲醛检测、二氧化碳浓度检测。

增加了数值单位，如PM2.5与甲醛浓度都是ug/m³，二氧化碳浓度为ppm。

操作优化：

单击显示下一个功能页面，双击显示上一个功能页面。

按钮操作代码优化，目前可稳定执行以上操作。

家里刚装修总是觉得害怕有甲醛影响健康。市场上虽然有很多这样的检测设备，开始想买来，后来又觉得功能太过单一，就想着自己能不能做一个呢。

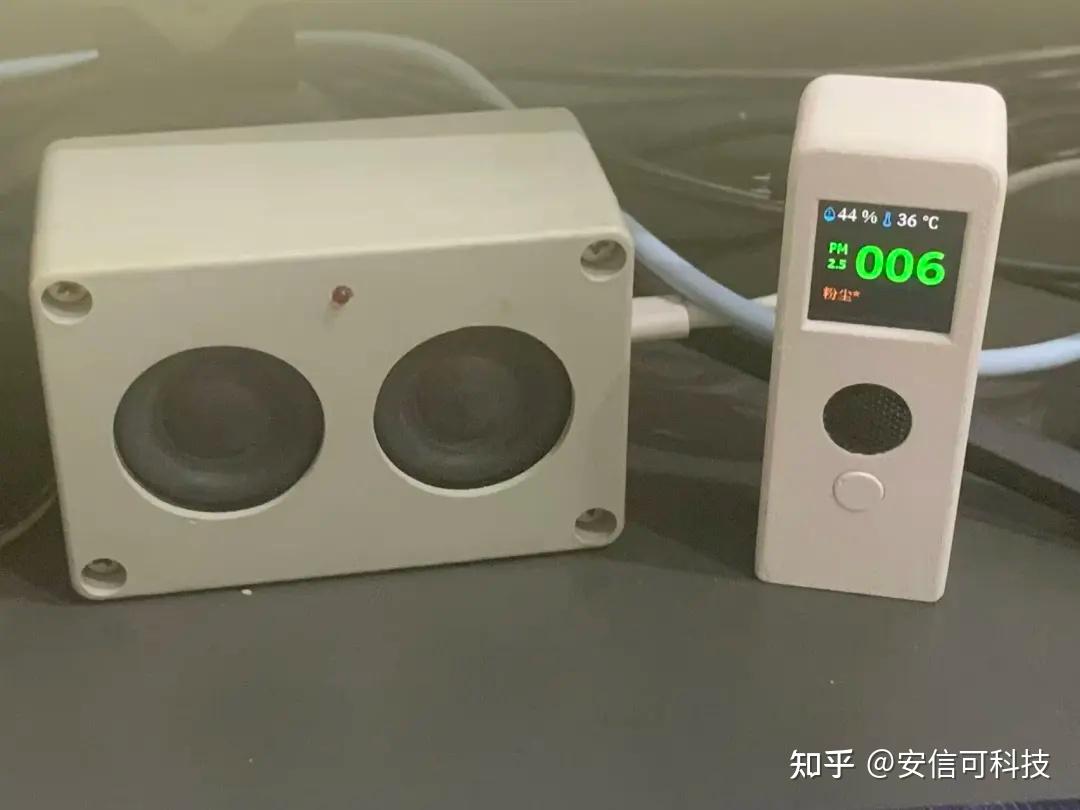

这个设备可以配合，桌面空气净化器使用。后面可能去完善这部分功能。

已经预留的两个引脚。 外部接口这里有四个针脚，开始想的是，两个引脚一个引脚是VCC 一个GND， 另外两个是用来控制设备用的。

一个 控制风扇转速，一个控制开关。当空气质量不好的时候就开启。想法是使用电脑的12cm风扇。配合PM2.5 滤纸 做个空气净化器。

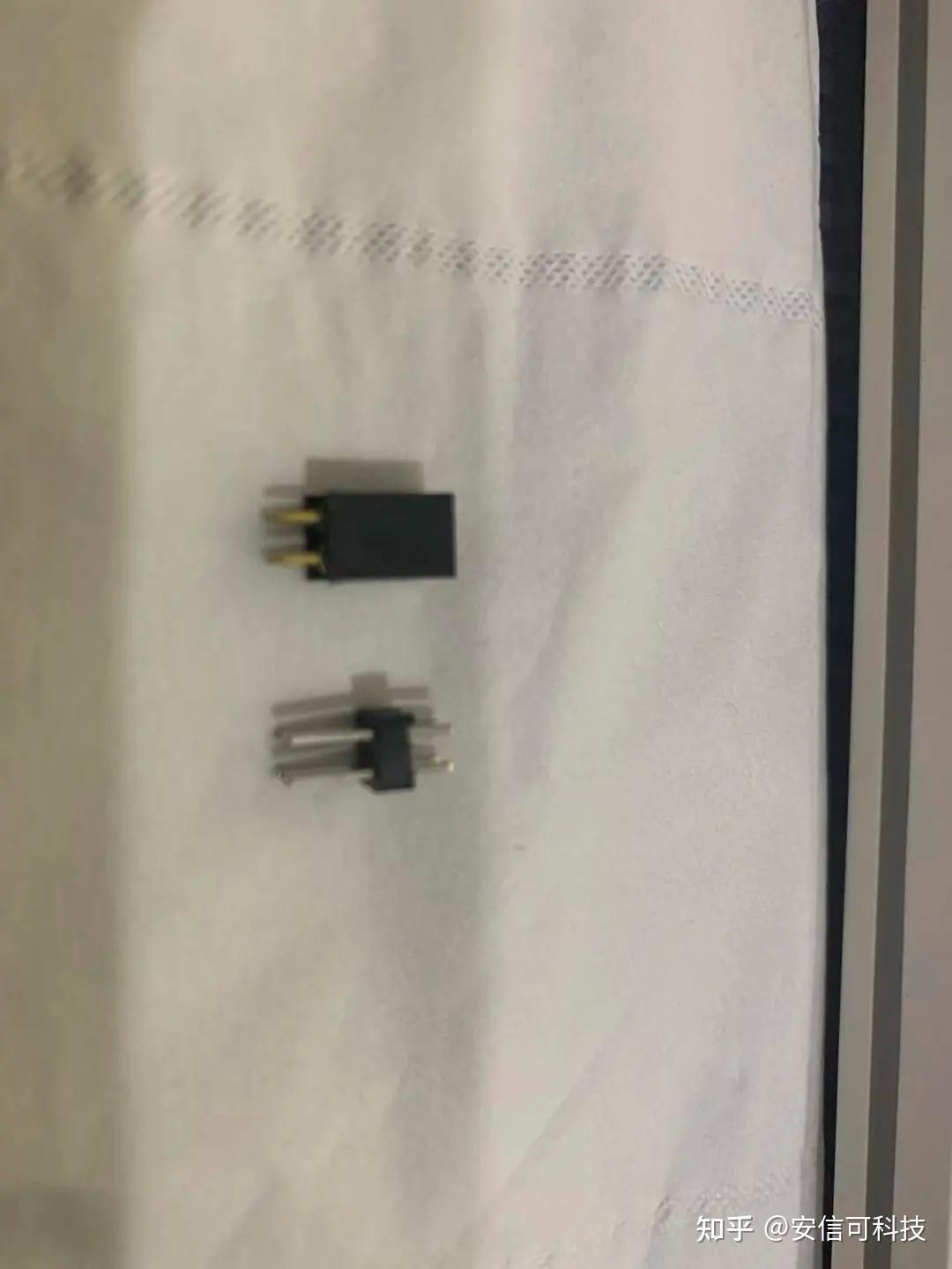

但是后来发现没考虑开关问题。要么电池耗尽，否则设备永远开机，外壳都打印出来了，使用其中两个针脚做为开关使用吧，断开电池的正极。插入排针以后导通电池正极就成了开关了。

模块选择

小安派-Cam-D200

Ai-M61-32S-Kit

21VOC五合一空气质量检测模块

文档： 附件：21VOC（TVOC，甲醛，CO2，温湿度）模块说明书-V01.01.pdf

附件：五合一协议[5字节].docx

接线方案：

1.3 寸屏幕

接线方案：

按钮

接线方案：

通气孔

小孔微孔铝网格网菱形六角形孔铝板

外部接口

主要用于控制外部设备和作为开关使用。

接线方案：

由于没有论坛其他大佬那样自己画板的能力，所有都是用现有开发板做的。唯一的坏处就是不能 控制设备的大小和功耗。还有一些组件也不能按照自己的意愿去调整。

页面设计

对于检测设备页面也没必要那么华丽，简单构建了一下布局。

创建新项目

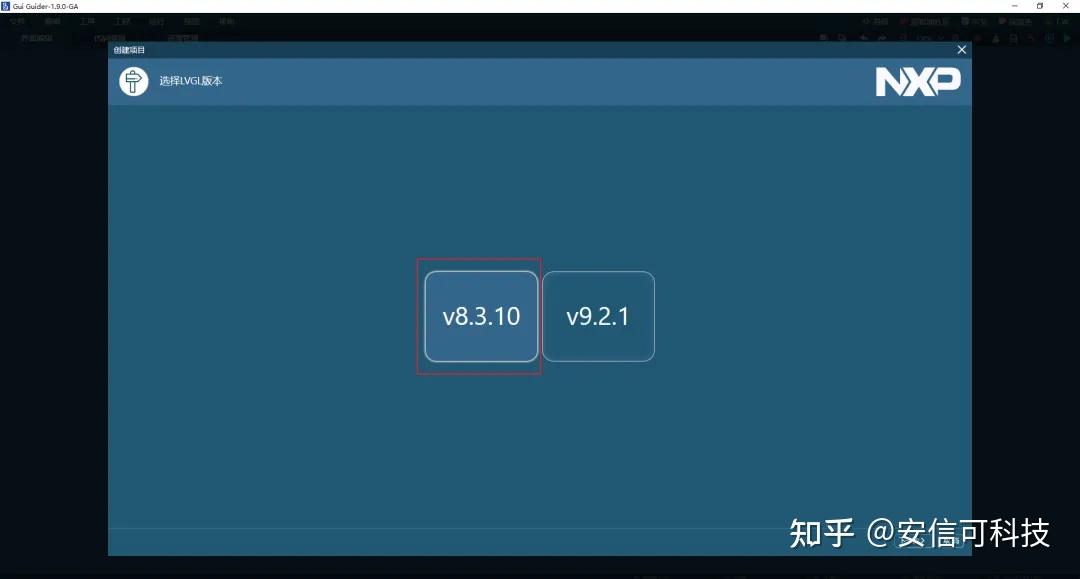

选择lvgl版本 V8.3.10

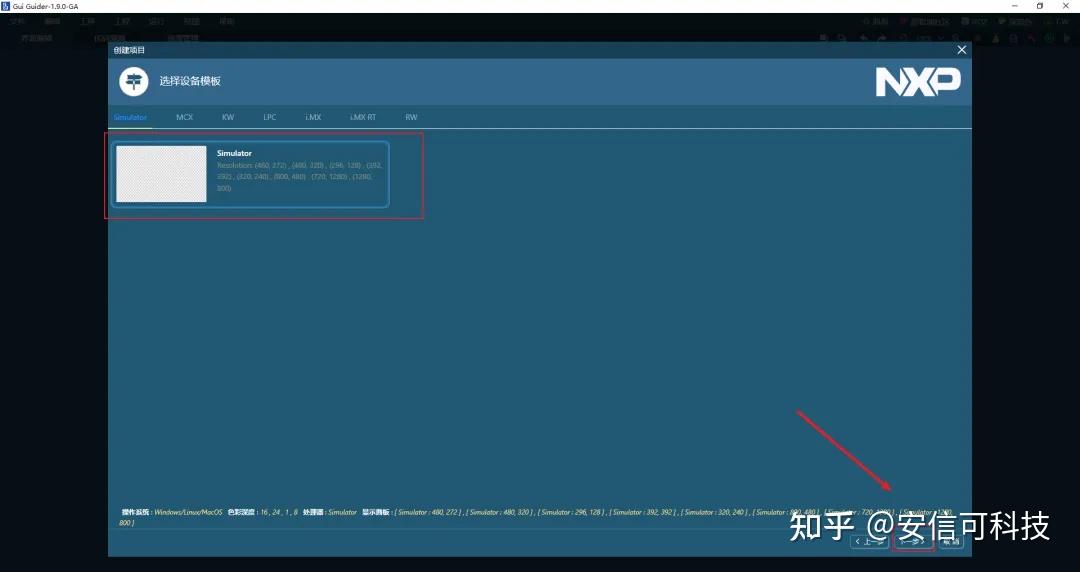

选择设备模板

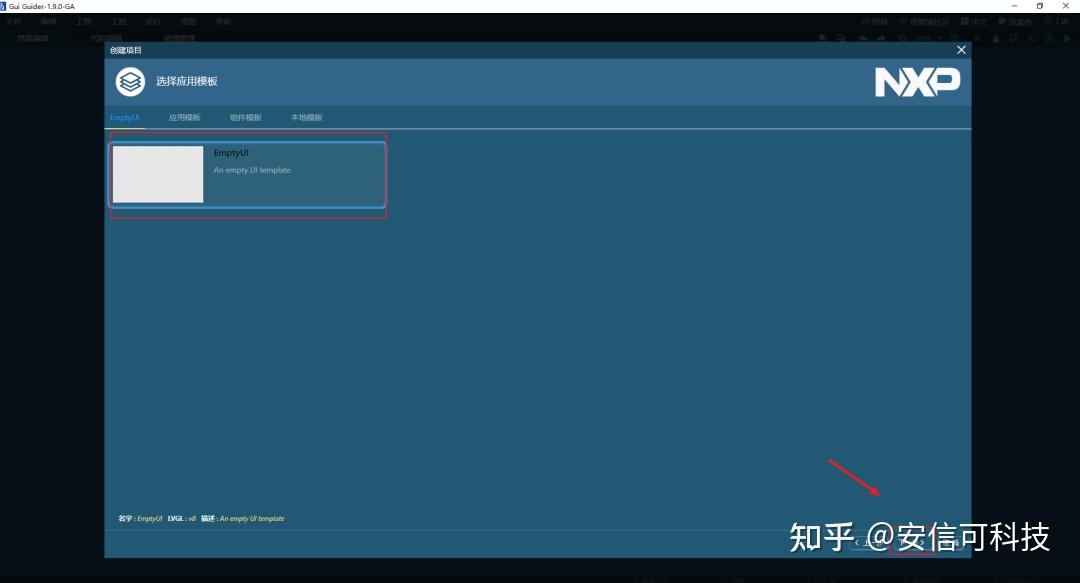

选择应用模板

项目配置信息

面板类型改成Custom，名字自己起个就行，屏幕的我是240x240 的所以就设置成这个。然后点击创建。

生成C代码

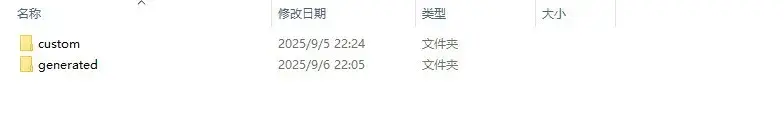

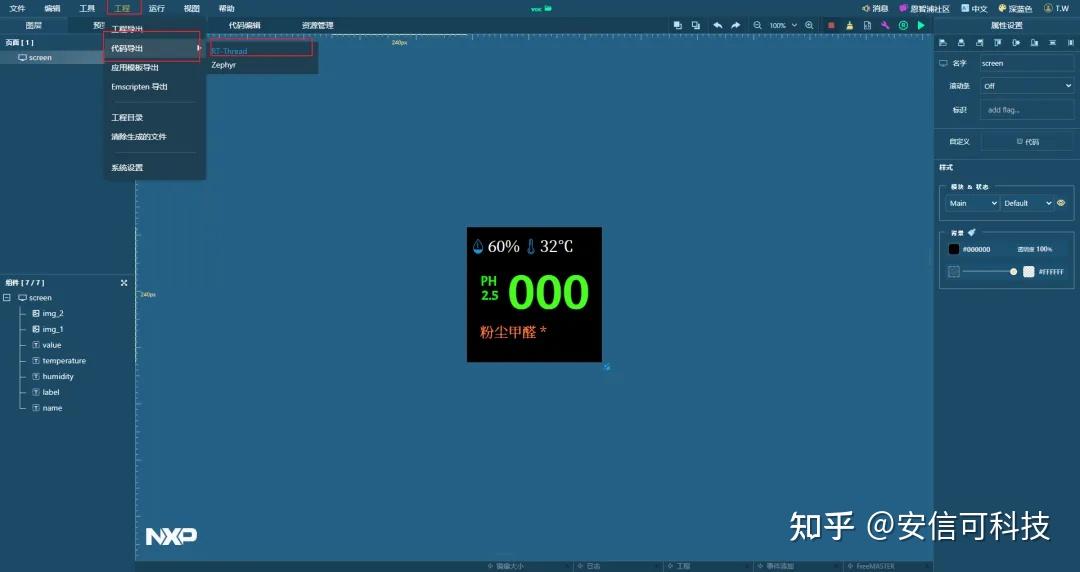

导出代码

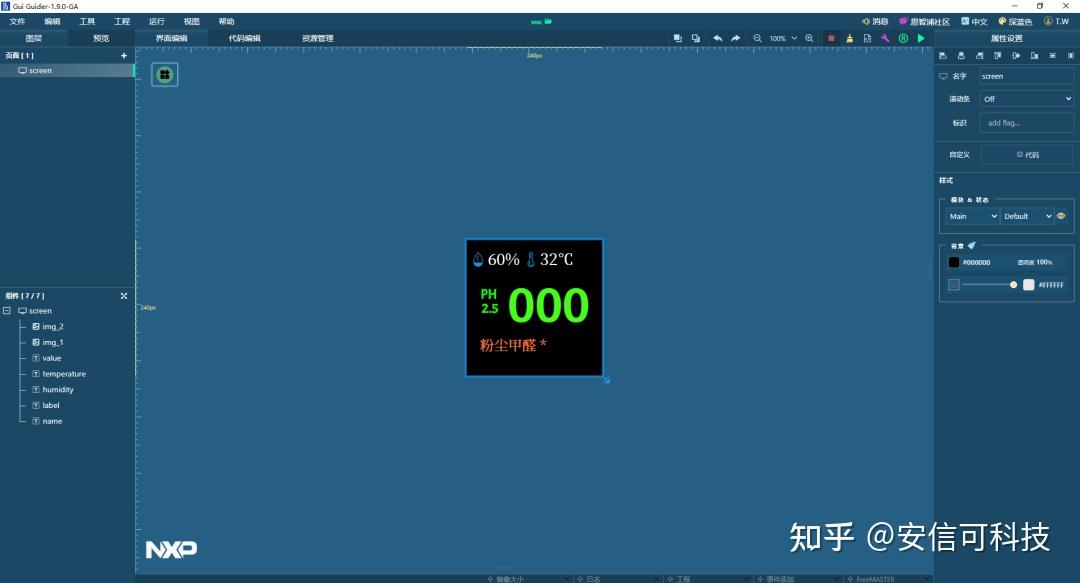

页面到这里就设计好了。

代码

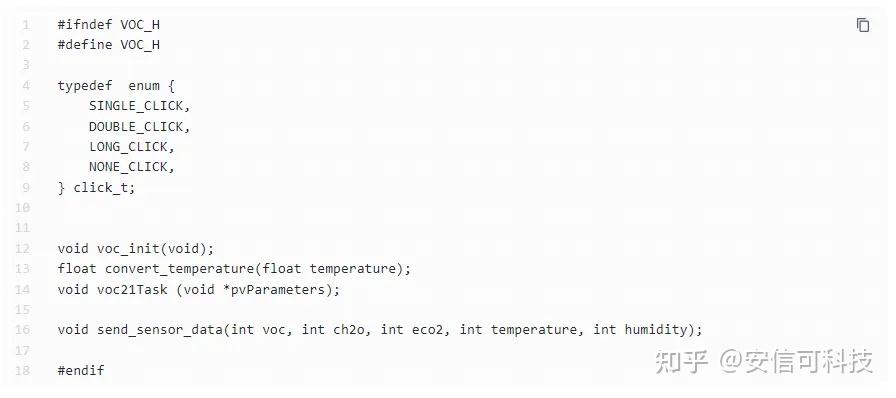

voc.h

【电子DIY作品】甲醛颗粒物温湿度等多合一检测设备（更新） - 电子DIY - 物联网开发者社区-安信可论坛 - Powered by Discuz!

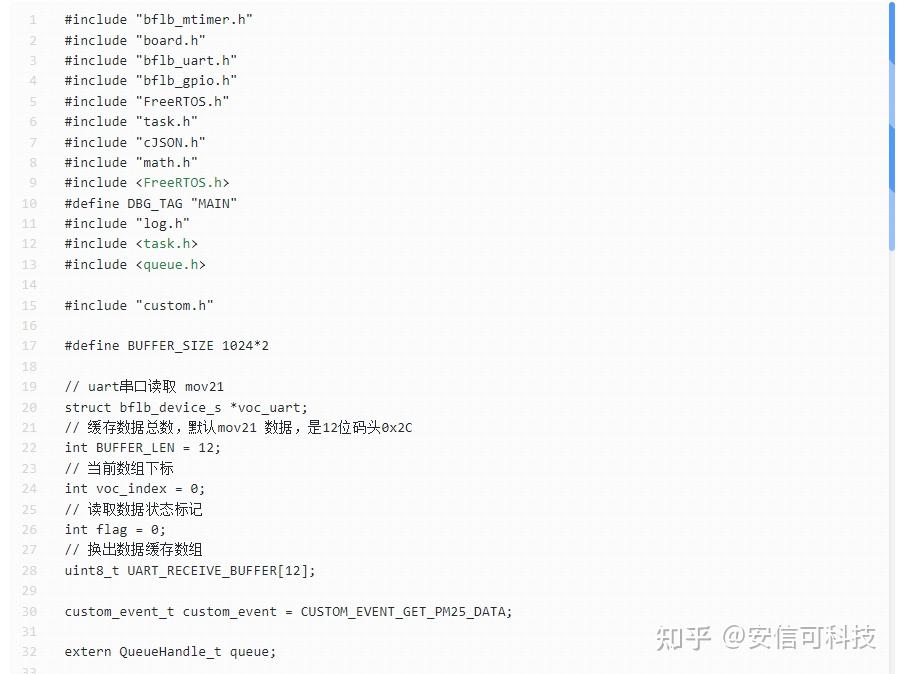

voc.c

【电子DIY作品】甲醛颗粒物温湿度等多合一检测设备（更新） - 电子DIY - 物联网开发者社区-安信可论坛 - Powered by Discuz!

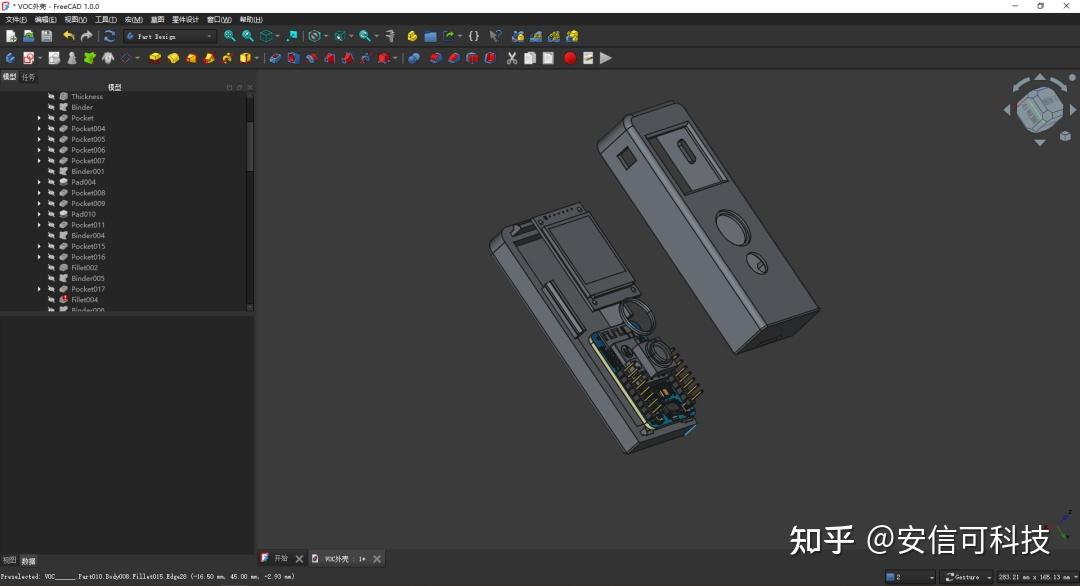

FreeCAD 外壳设计

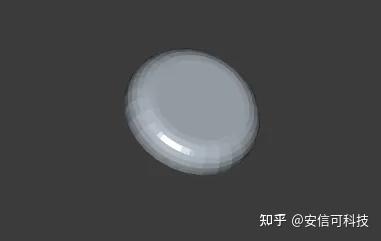

这个是通气孔那个铝网的磨具。手工裁剪的时候把它平的面放在铝网上，转着圈剪下来。然后再将铝网放在曲面这面，按压。这样就可以得到一个拱形的罩子了 O(∩_∩)O哈哈~。

效果

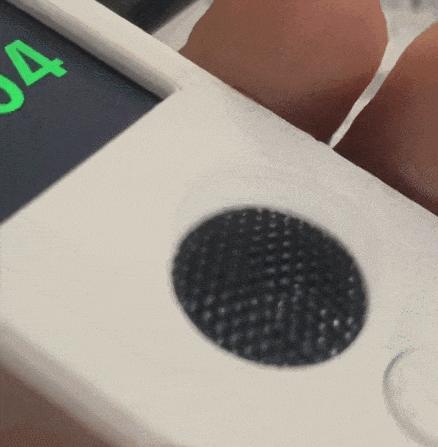

动图封面

有个圆圆的凸起，效果还是蛮不错的。

组装调试

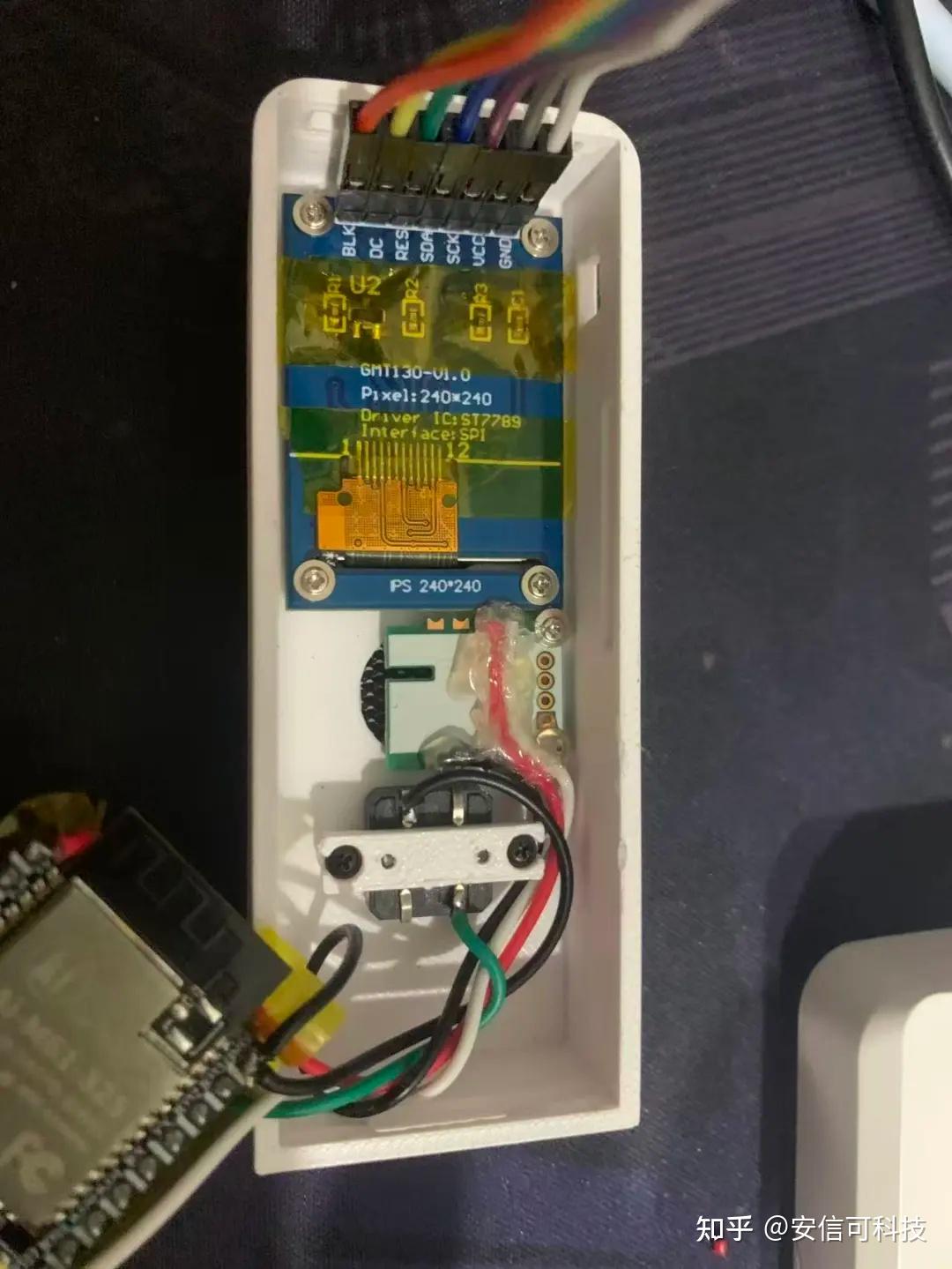

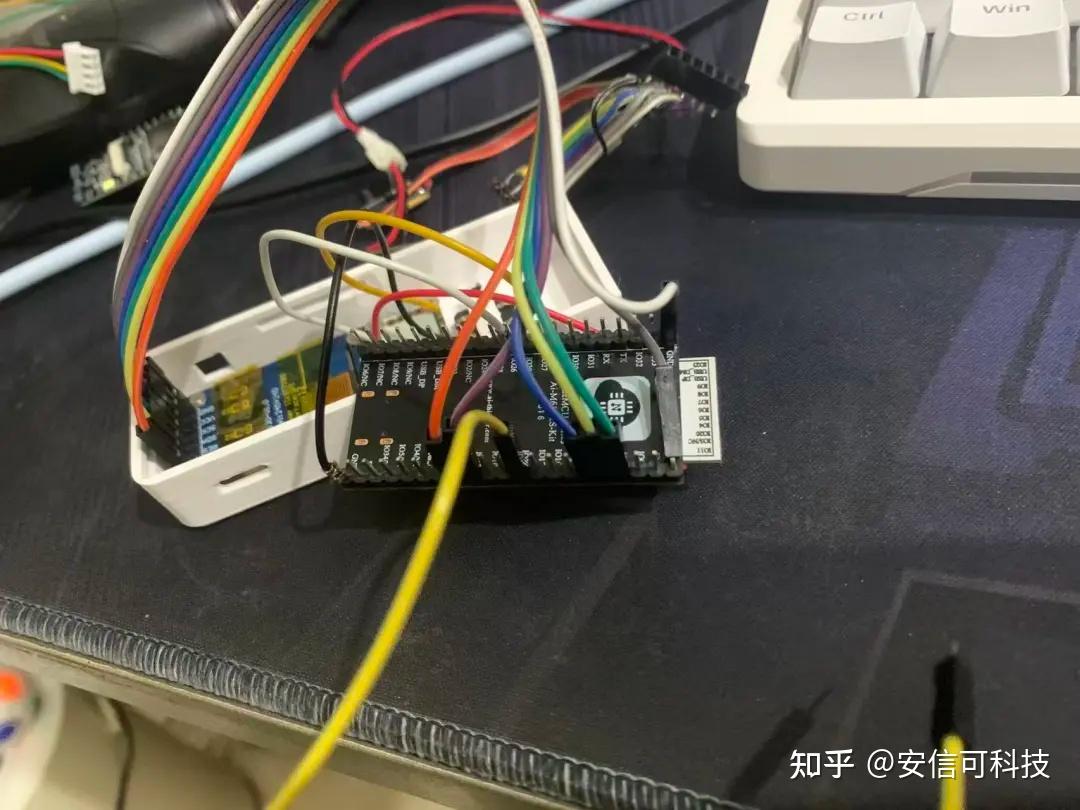

屏幕接线

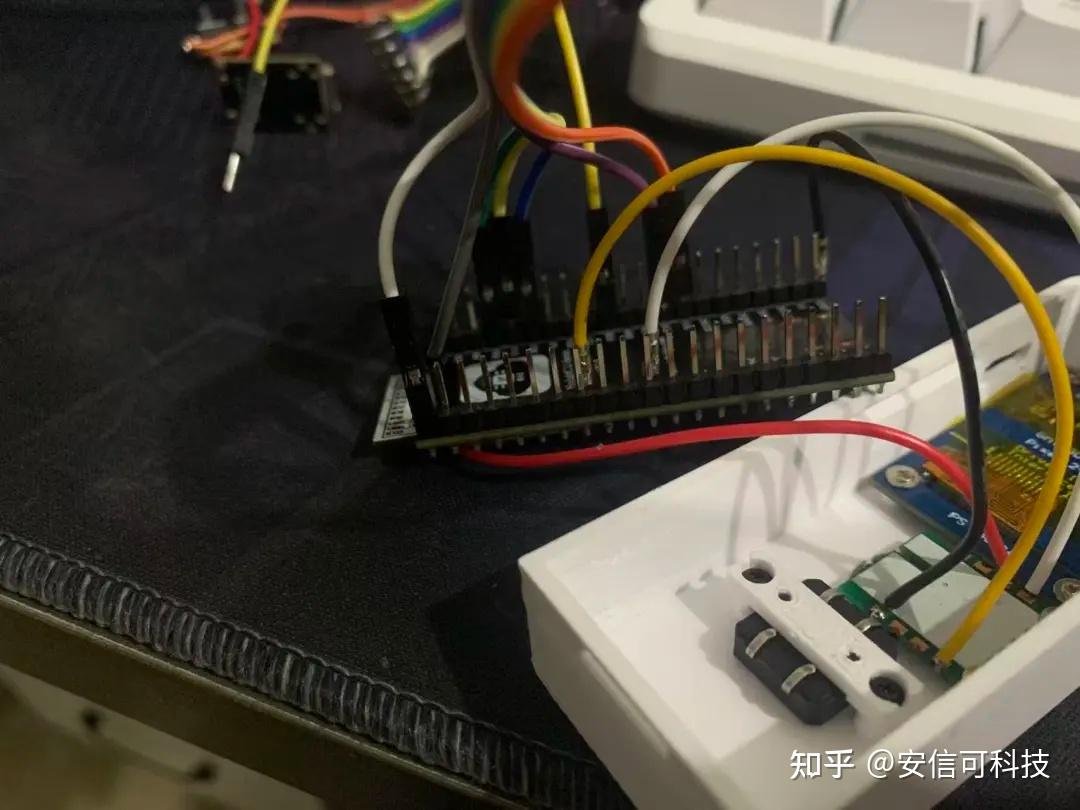

按钮\组装

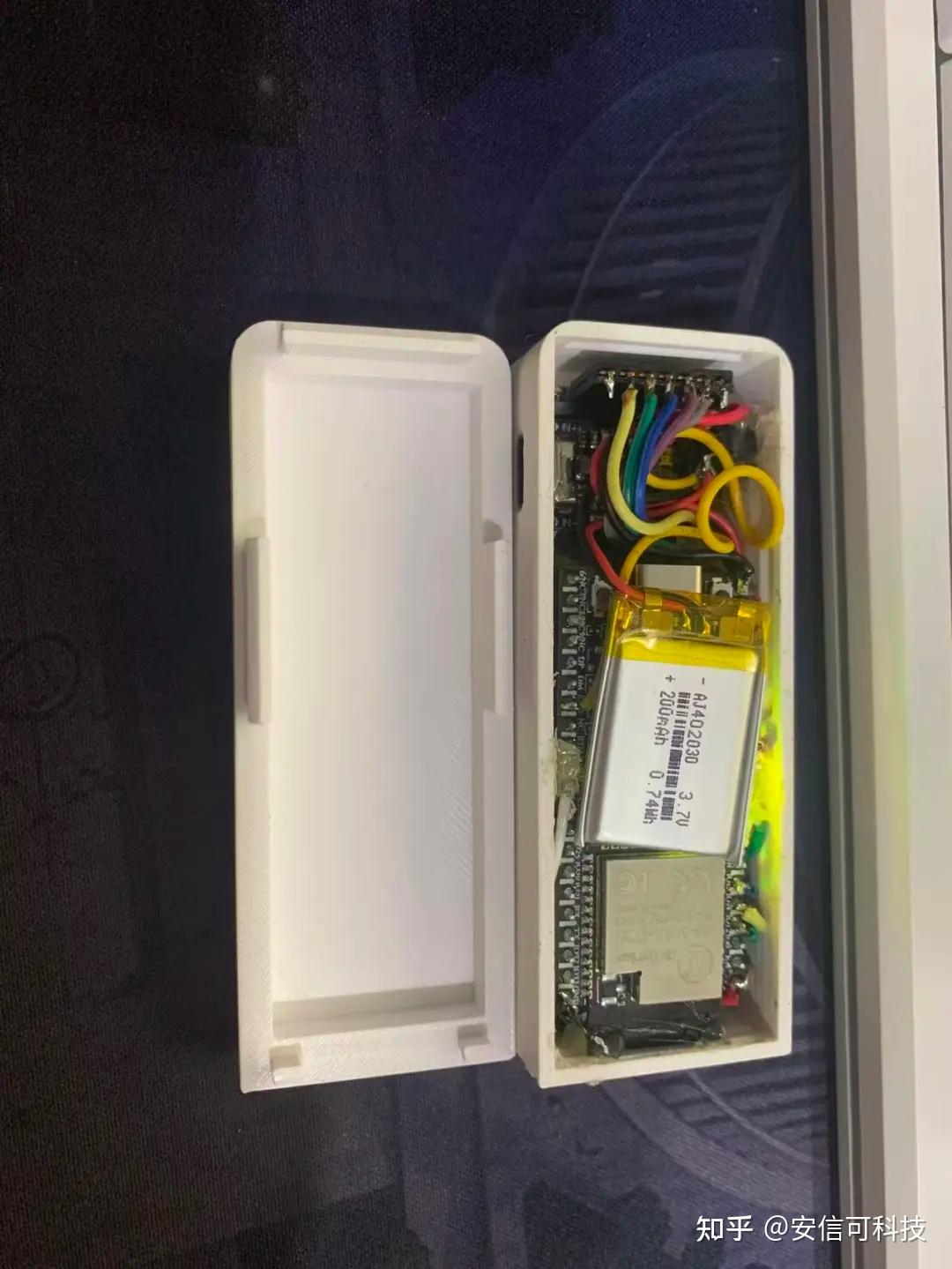

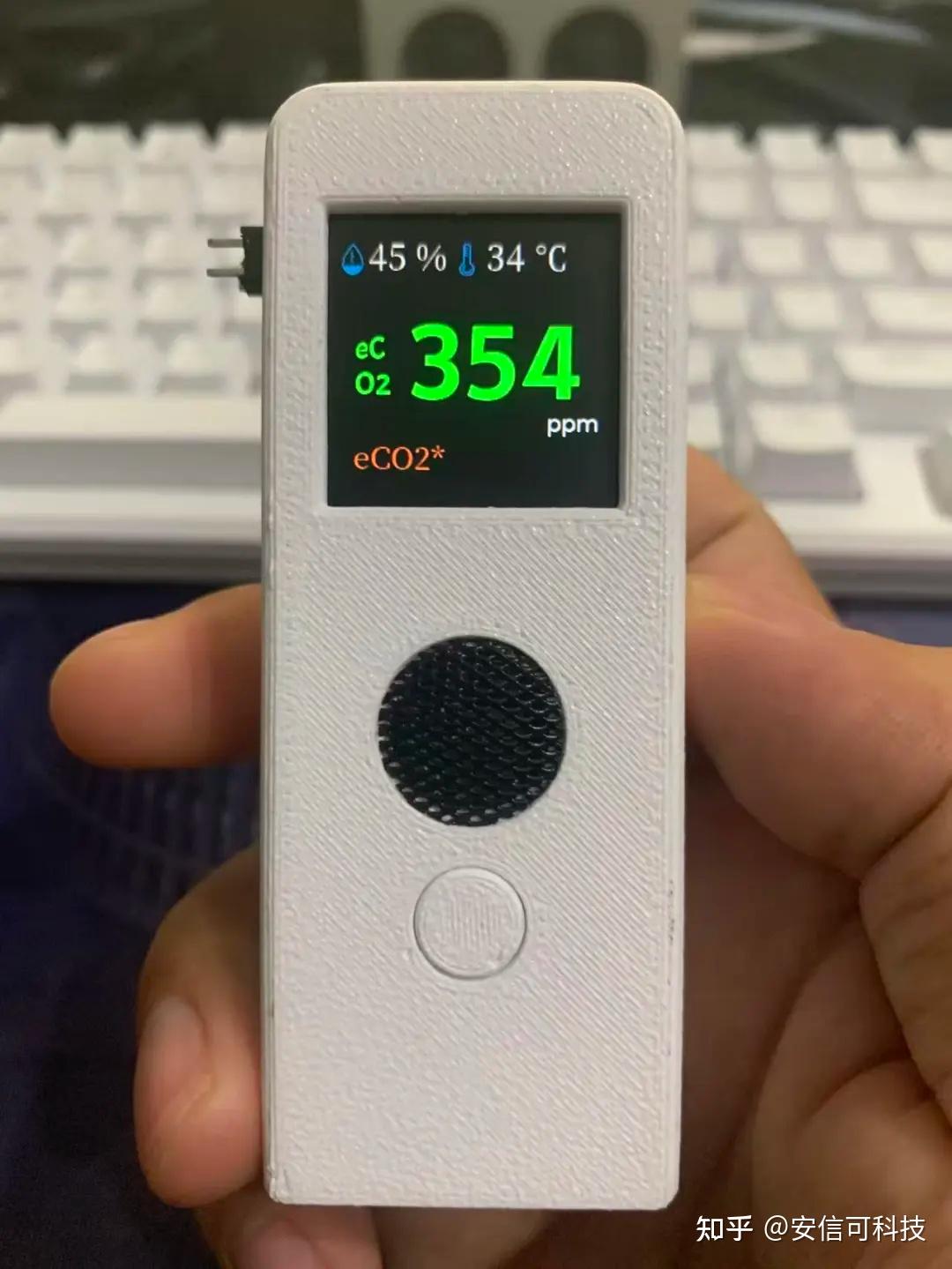

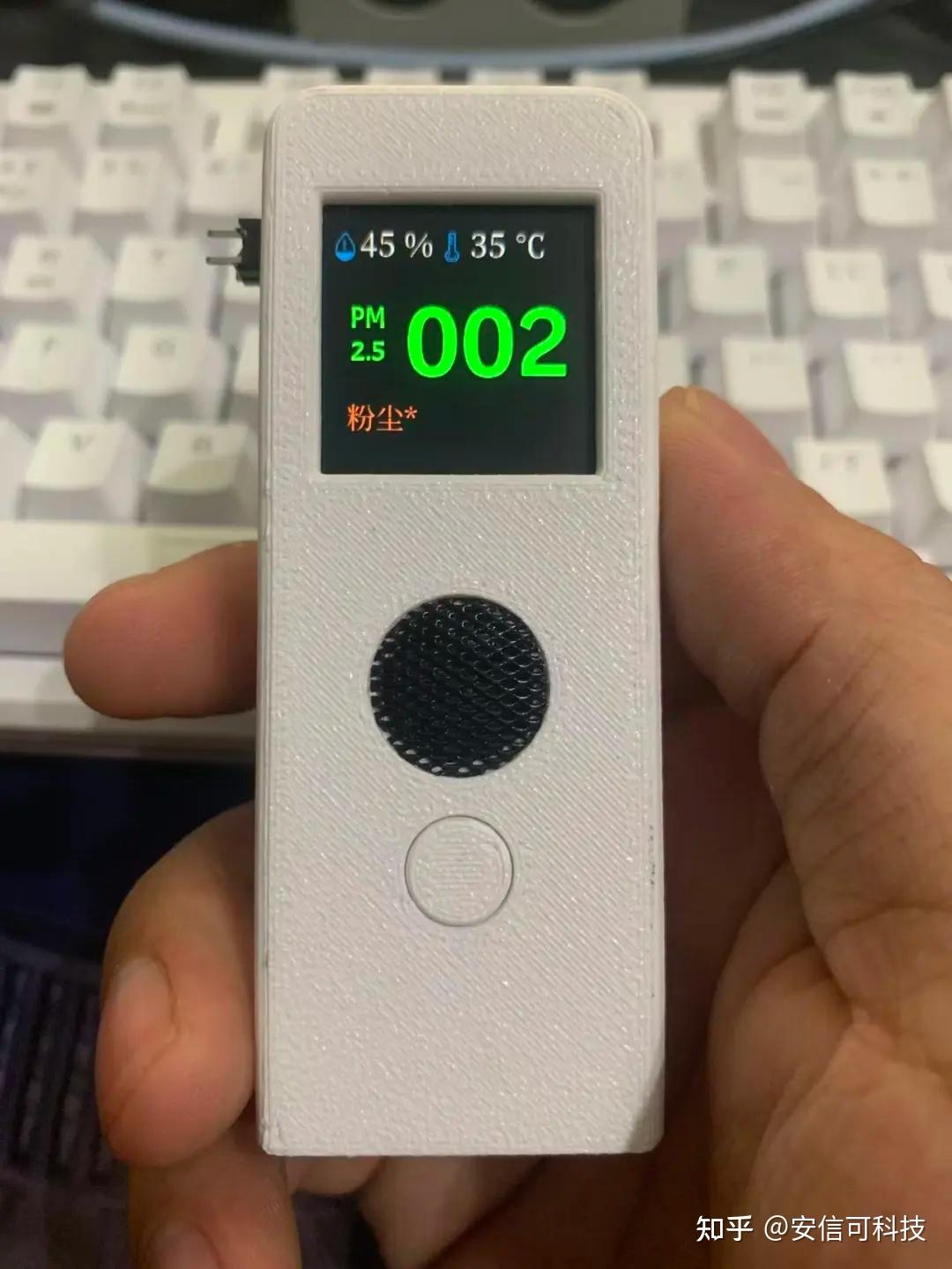

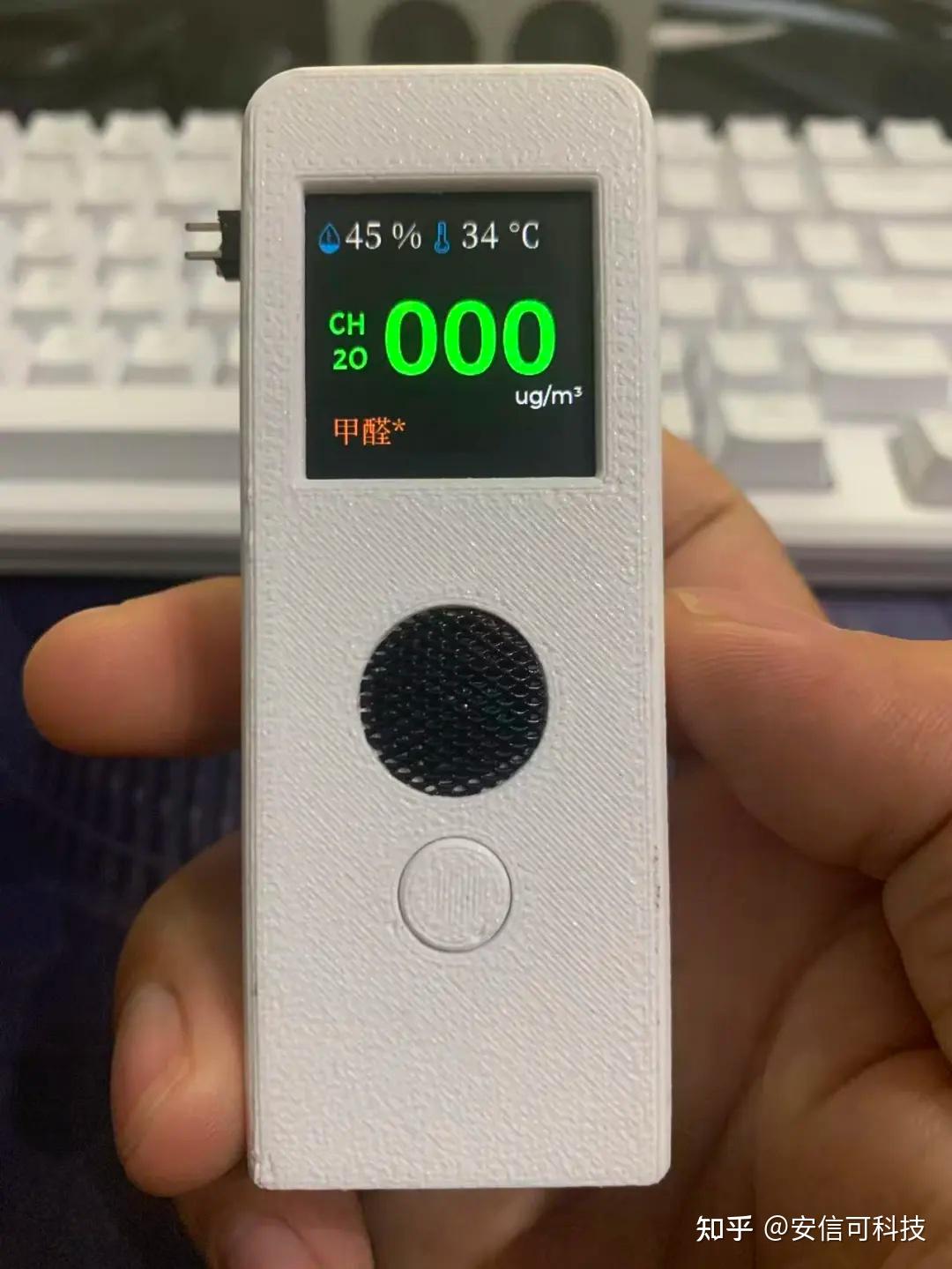

最终效果/充电

3D模型外壳： 附件：3D外壳模型.zip

固件： 附件：voc_fan_bl616.zip

源码： 附件：voc_fan.zip

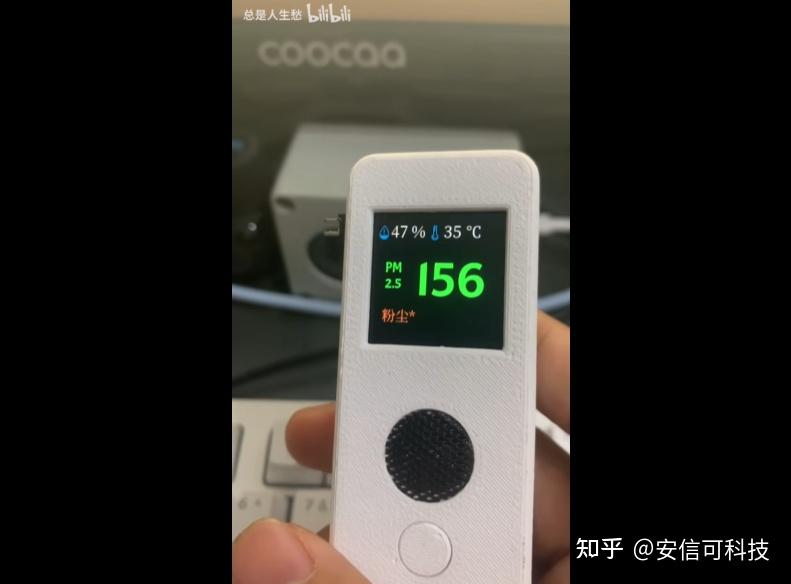

视频效果

基于Ai-m61-32s kit 空气质量检测设备_哔哩哔哩_bilibili

操作

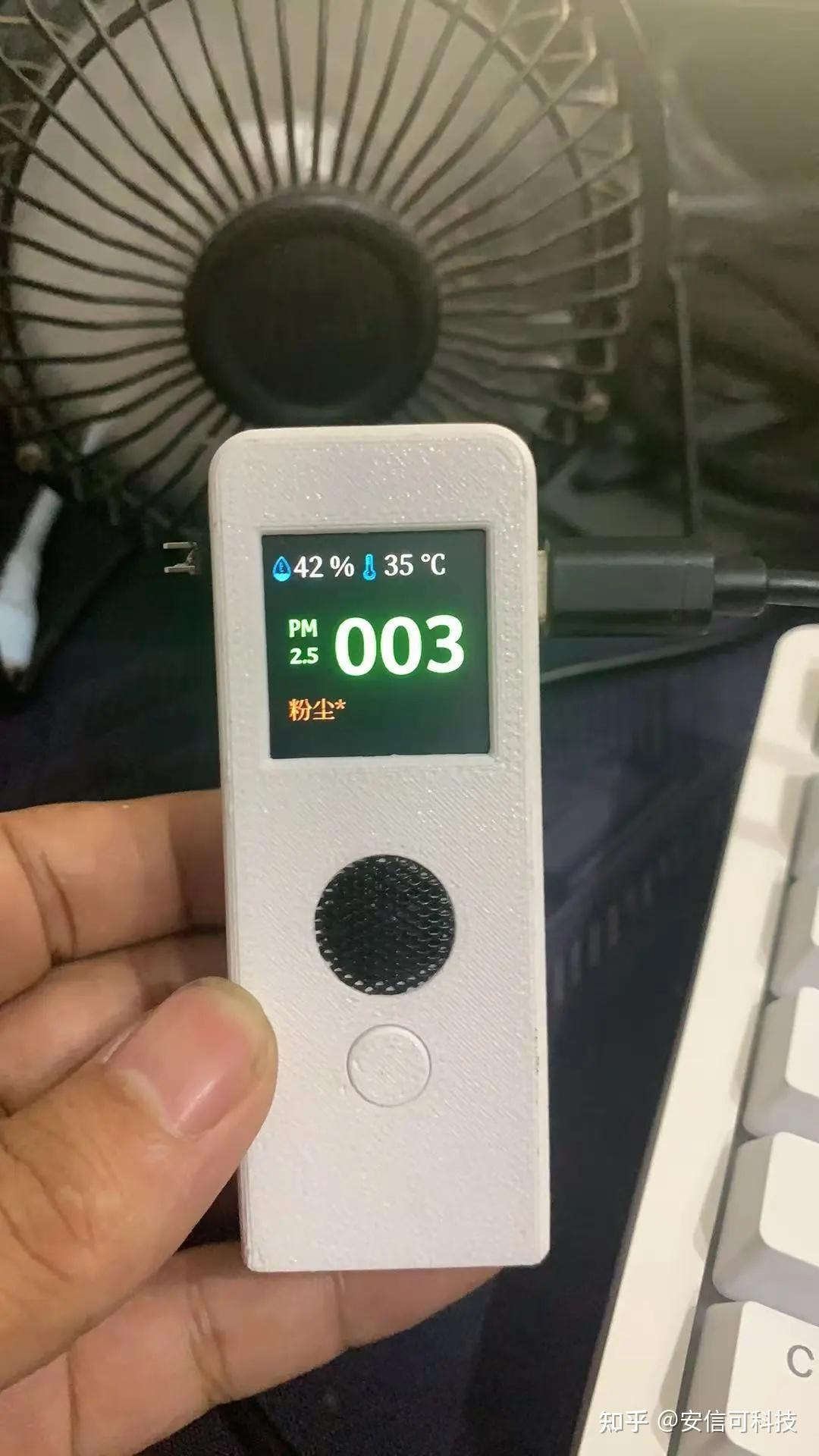

默认显示空气颗粒物 ，单击按钮后显示下一页面为甲醛检测页面。

双击返回粉尘检测页面，其实这个设备是想做桌面空气净化器的主控设备，现在可以单独拿出来用。
