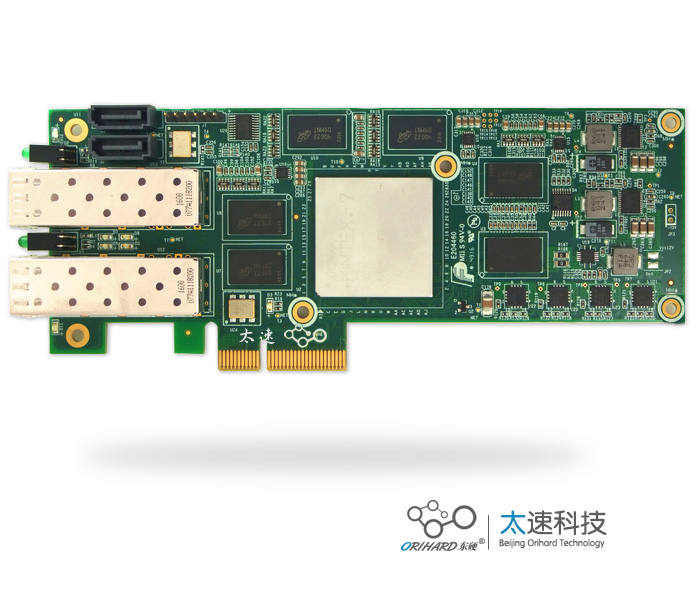

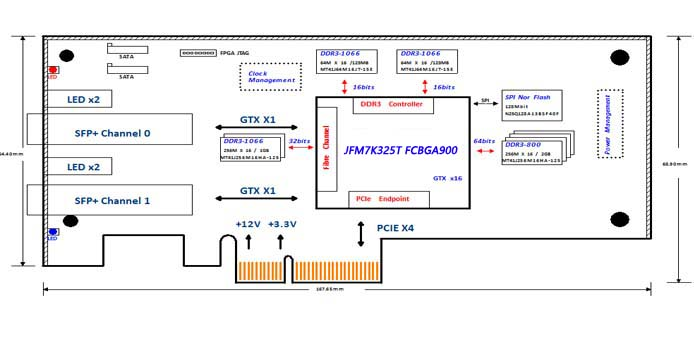

一、板卡概述
板卡采用JFM7K325T芯片作为主处理器，可应用于万兆网络、高速数据采集、存储；光纤隔离网闸等领域。
二、功能和技术指标：
板卡功能 | 参数内容 |
|---|---|
主处理器 | JFM7K325T |
板卡标准 | PCI EXPRESS CARD REV. 1.1，半高，2/3长卡 |
电气规范 | 支持1路PCIe X4 支持PCI Express V1.1 V2.0标准 |
板载缓存 | 板载1组2GB 64bit DDR3内存颗粒，1组1GB 32bit DDR3内存颗粒和2组128MB 16bit DDR3 内存颗粒 |
加载Flash | 板载16MB SPI Flash，用于FPGA程序加载 |
高速接口 | 两路万兆光纤接口，最大支持10Gbps线速率。两路GTX接口，使用SATA连接器 |
低速接口 | |
板卡尺寸 | 170*68.9mm |
板卡重量 | （含散热片） |
板卡供电 | +12V@3A |
板卡功耗 | 36W |
工作温度 | Industrial -20℃到+65℃ |
三、接口测试软件:
板卡功能 | 参数内容 |
|---|---|
主处理器 | JFM7K325T |
软件版本 | ISE14.7 |
编程语言 | Verilog |
板卡接口测试程序 | DDR测试、PCIe IO模式测试，光纤Aurora测试程序 |
板卡接口应用程序 | PCIe V2.0 XDMA 测试FPGA程序，Windows 7，Linux驱动程序 |
四、应用领域
光纤数据收发，隔离，加速计算。
