国产板卡设计原理图：2226-基于JFM7K325T PCIeX8 四路光纤卡

原创

用户11859187

发布于 2025-10-29 10:18:33

1080

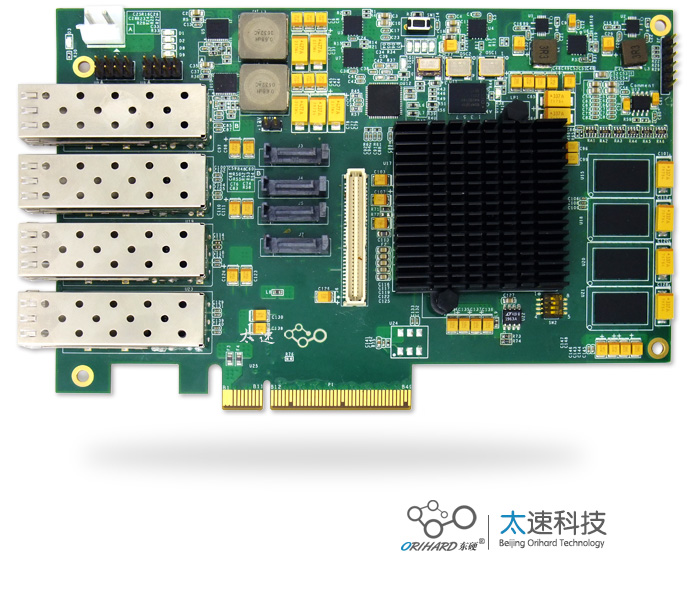

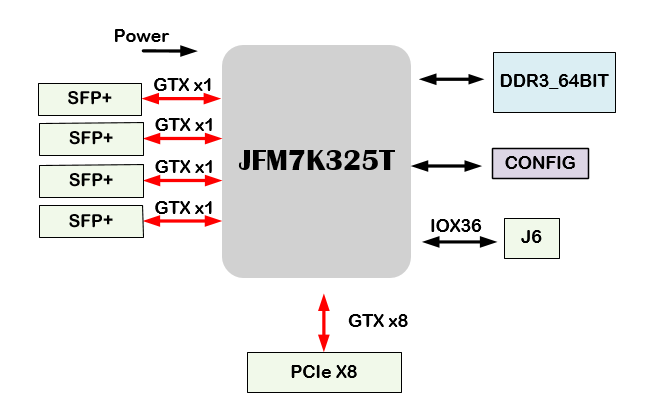

一、板卡概述板卡主芯片采用JFM7K325T FPGA，pin_to_pin兼容FPGAXC7K410T-2FFG900，支持8-Lane PCIe、64bit DDR3、四路SFP+连接器、四路SATA接口、内嵌16个高速串行收发器RocketIO GTX，软件具有windows驱动。

二、功能和技术指标：

板卡功能	参数内容
主处理器	JFM7K325T
板卡标准	PCI EXPRESS CARD REV. 1.1，全高，2/3长卡
电气规范	支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
板载缓存	1路 64bit DDR3，容量2GByte
加载Flash	128Mbit @PC28F128MAP30
高速接口	PCIeX8 4路光纤SFP+，支持万兆以太网，Aurora，RapidIO协议
低速接口	18路LVDS或者36路 LVTTL IO
板卡尺寸	177.64*111.07
板卡重量
