瑞芯微 RK3588 平台 Debian 系统开发案例与使用说明

前 言

请先按照开发环境搭建文档进行开发环境搭建，由于系统编译过程需下载相关软件工具包，因此请确保Ubuntu可正常访问互联网。本说明文档适用开发环境如下：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware16.2.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160、Linux-RT-5.10.160

Debian：Debian 11

LinuxSDK：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.2.1_20230720）

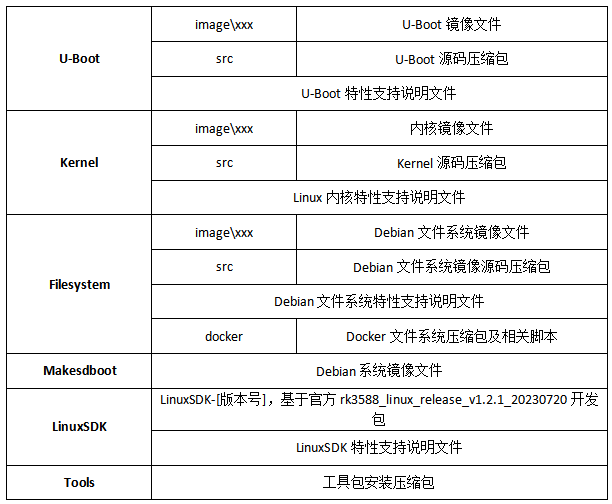

Debian系统相关软件包位于产品资料“4-软件资料\Debian\”目录下，具体如下表所示。其中，我司已提供U-Boot、Kernel、Filesystem和Debian系统镜像文件，U-Boot、Kernel、Filesystem源码位于LinuxSDK开发包内。

备注：我司推荐使用最新版本的LinuxSDK，亦可根据“4-软件资料\Debian\LinuxSDK\LinuxSDK-feature-support.pdf”的变更说明，自行替换对应模块（如device/rockchip）至旧版本LinuxSDK进行使用。

表 1

LinuxSDK安装

安装依赖软件

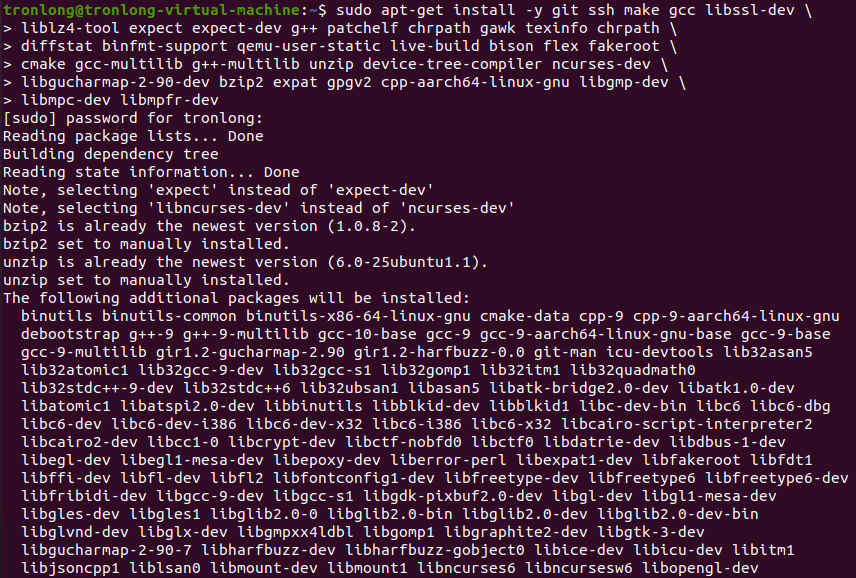

执行如下命令，安装LinuxSDK开发包依赖软件。

备注：安装过程中，请保证Ubuntu可正常访问互联网，若提示"*** is already the newest version ***"表示该软件已安装，请忽略。

Host# sudo apt-get install -y git ssh make gcc libssl-dev \

liblz4-tool expect expect-dev g++ patchelf chrpath gawk texinfo chrpath \

diffstat binfmt-support qemu-user-static live-build bison flex fakeroot \

cmake gcc-multilib g++-multilib unzip device-tree-compiler ncurses-dev \

libgucharmap-2-90-dev bzip2 expat gpgv2 cpp-aarch64-linux-gnu libgmp-dev \

libmpc-dev libmpfr-dev

图 1

图 2

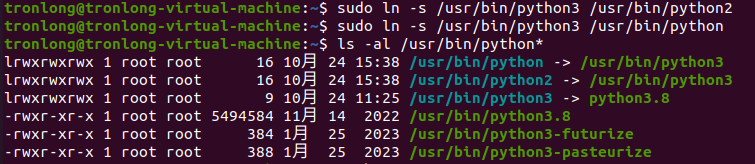

执行如下命令，将Python2和Python软链接为Python3。

Host# sudo ln -s /usr/bin/python3 /usr/bin/python2

Host# sudo ln -s /usr/bin/python3 /usr/bin/python

Host# ls -al /usr/bin/python*

图 3

执行如下命令，查看Python版本，确认是否链接成功。

备注：Python版本需3.8.0及以上。

Host# python --version

Host# python2 --version

图 4

请将产品资料“4-软件资料\Debian\Tools\”目录下的LZ4_old1-dev.zip压缩包拷贝至Ubuntu，执行如下命令进行解压。

Host# unzip LZ4_old1-dev.zip

图 5

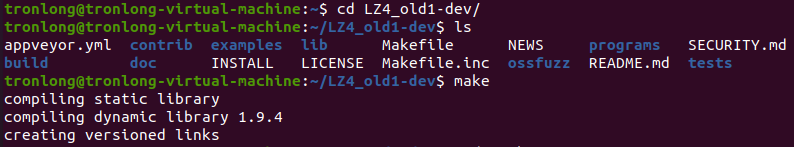

执行如下命令，进行安装LZ4。

Host# cd LZ4_old1-dev/

Host# make

Host# sudo make install

Host# sudo install -m 0755 lz4 /usr/bin/lz4

图 6

图 7

执行如下命令，查看LZ4版本信息。

备注：LZ4版本需v1.9.3及以上。

Host# lz4 -v

图 8

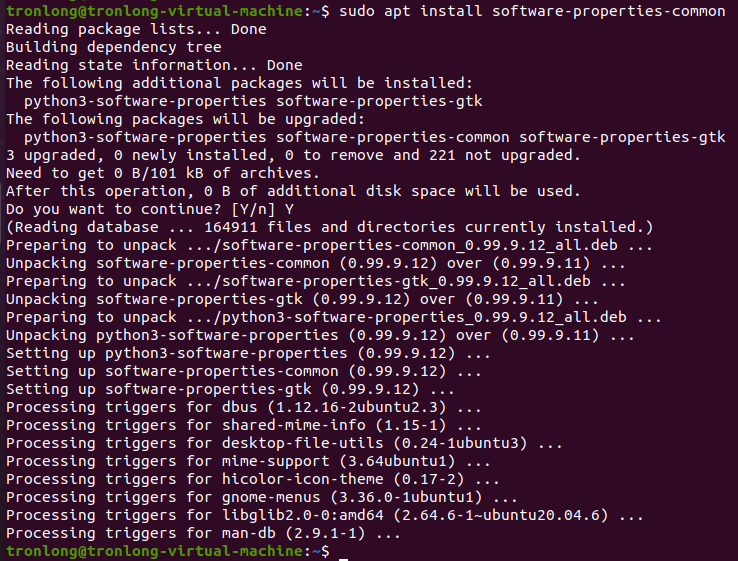

执行如下命令，安装PPA。

Host# sudo apt install software-properties-common

图 9

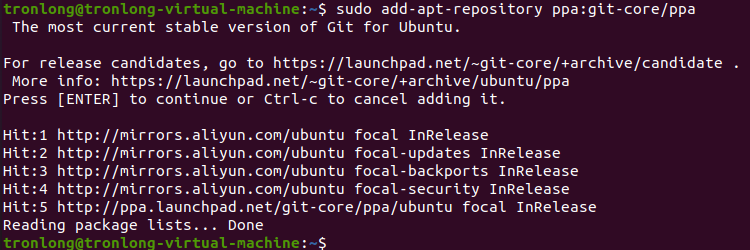

执行如下命令，向PPA中更新Git软件源，需按回车键确认更新。

Host# sudo add-apt-repository ppa:git-core/ppa

图 10

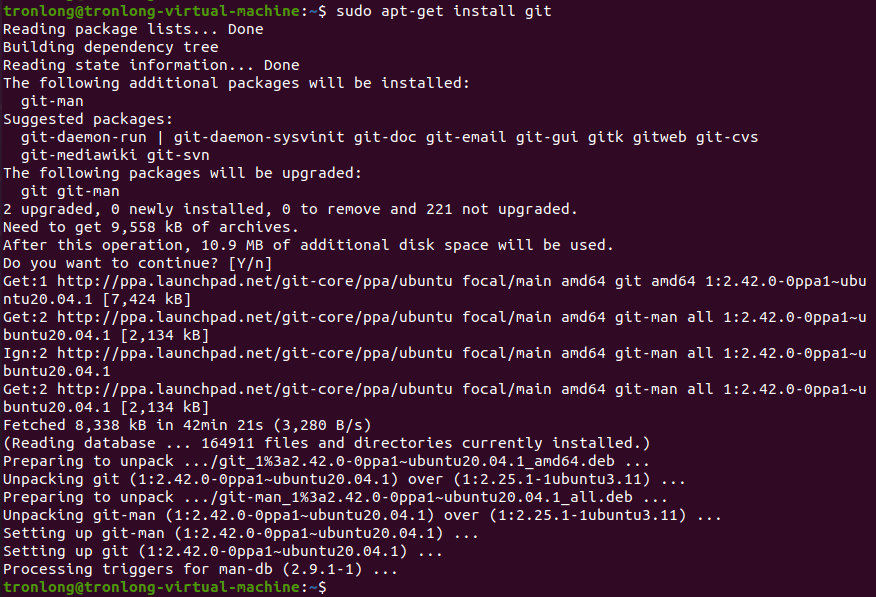

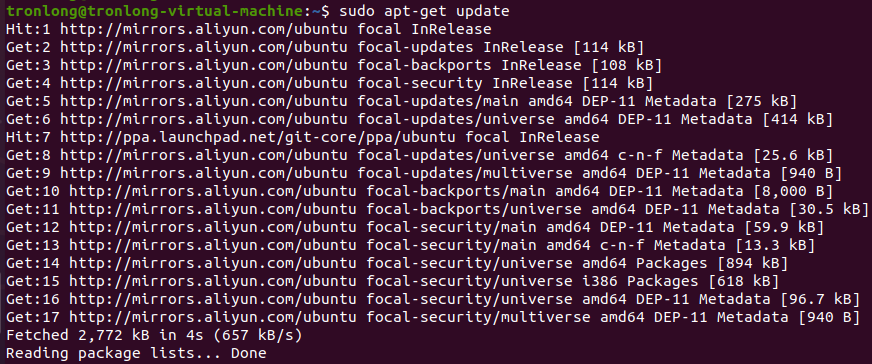

执行如下命令，更新软件列表并安装Git。

备注：安装时长受网络速率影响，请耐心等待。

Host# sudo apt-get update

Host# sudo apt-get install git

图 11

图 12

执行如下命令，查看Git版本信息。

备注：建议将版本更新至2.38.0及以上，以免因版本过低导致LinuxSDK编译失败。

Host# git -v

图 13

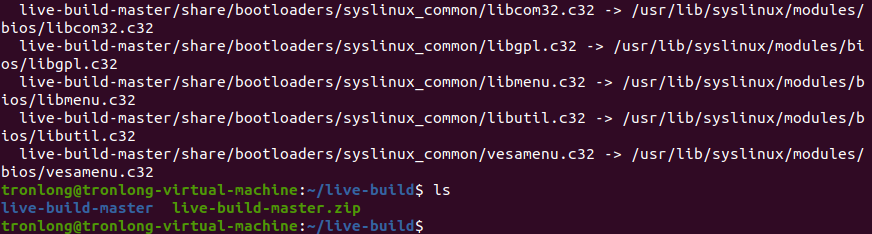

请将产品资料“4-软件资料\Debian\Tools\”目录下的live-build-master.zip压缩包拷贝至Ubuntu系统live-build目录下，执行如下命令新建live-build目录，并进行解压。

Host# mkdir live-build

Host# cd live-build

Host# unzip live-build-master.zip

图 14

图 15

执行如下命令，安装live-build-master相关文件。

Host# cd live-build-master

Host# sudo apt-get remove live-build

Host# git clone https://salsa.debian.org/live-team/live-build.git --depth 1 -b debian/1%20230131

图 16

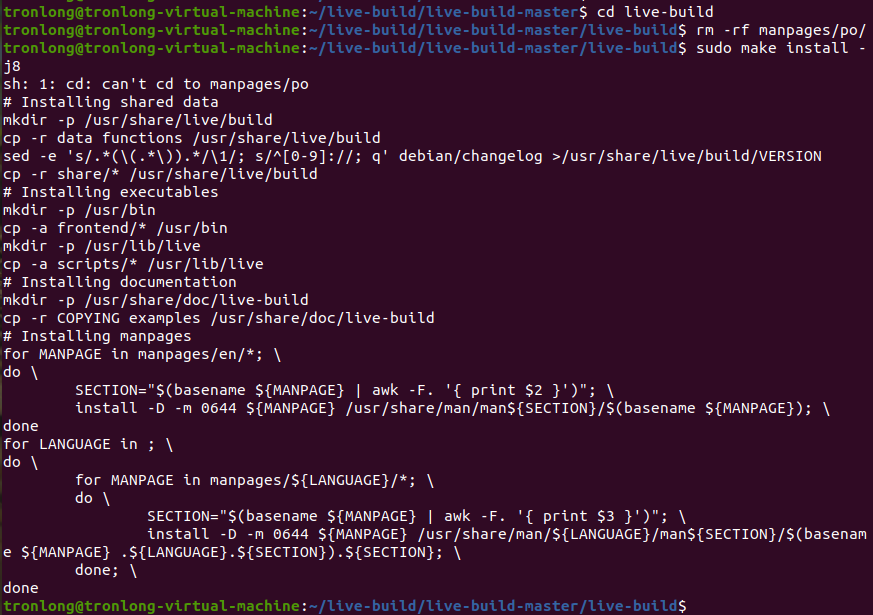

执行如下命令，编译相关配置。

Host# cd live-build

Host# rm -rf manpages/po/

Host# sudo make install -j8

图 17

解压LinuxSDK

由我司提供的LinuxSDK-[版本号].tar.gz开发包位于产品资料“4-软件资料\Debian\LinuxSDK\”目录下，基于瑞芯微的rk3588_linux_release_v1.2.1_20230720进行开发。

打开Ubuntu，执行如下命令，创建RK3588工作目录。

Host# mkdir -p /home/tronlong/RK3588

图 18

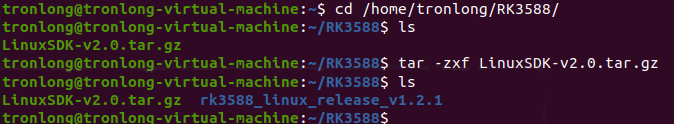

请将LinuxSDK开发包拷贝至RK3588工作目录，执行如下命令，将LinuxSDK开发包解压至RK3588工作目录。耗时5min后解压完成，生成rk3588_linux_release_v1.2.1文件夹，即为LinuxSDK源码目录。为了减少LinuxSDK大小，通过repo进行压缩，压缩后在LinuxSDK源码目录下生成.repo的隐藏目录。

备注：LinuxSDK版本号以实际情况为准。

Host# cd /home/tronlong/RK3588/

Host# tar -zxf LinuxSDK-v2.0.tar.gz

图 19

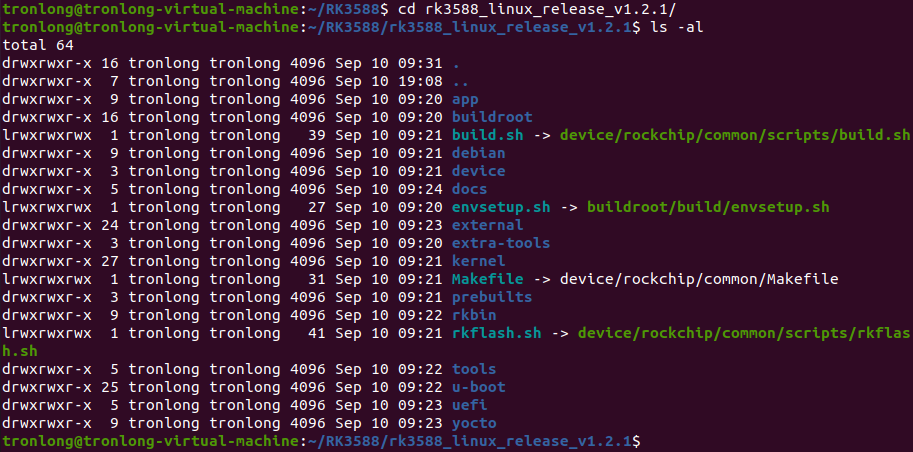

执行如下命令，查看当前LinuxSDK源码目录。

备注：LinuxSDK-v2.5.tar.gz及以上版本，无需从repo仓库更新LinuxSDK源码。

Host# cd rk3588_linux_release_v1.2.1/

Host# ls -al

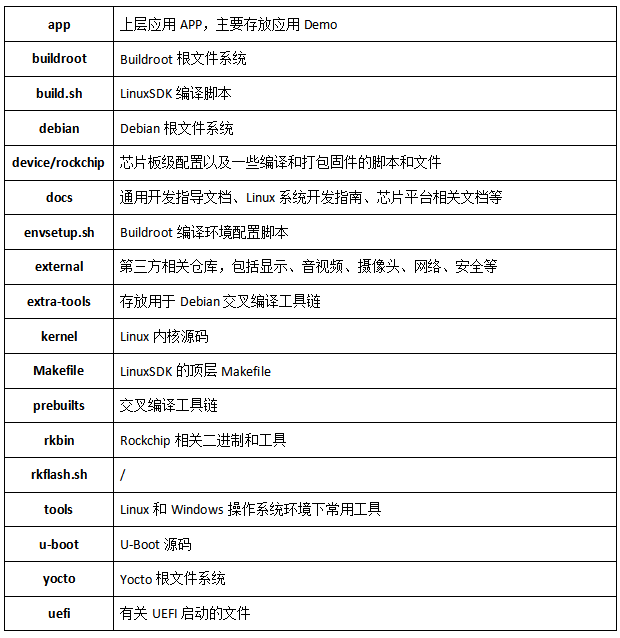

表 2 LinuxSDK源码目录结构

图 20

解压Debian dl压缩包

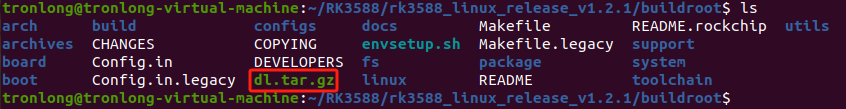

请将产品资料“4-软件资料\Debian\LinuxSDK\”目录下的dl.tar.gz压缩包拷贝至"RK3588/rk3588_linux_release_v1.2.1/buildroot/"目录。dl.tar.gz压缩包用于存放从官网下载的开源软件包，LinuxSDK编译时可从该目录获取开源包，以节约下载时间，提高编译效率，且能避免因网络环境差异导致编译失败的问题。

图 21

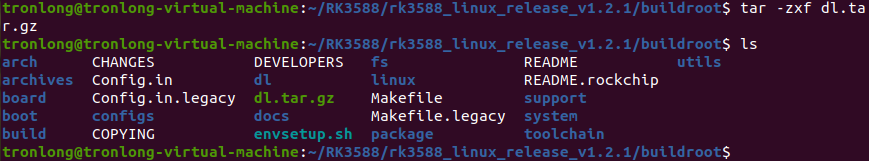

执行如下命令，将dl.tar.gz压缩包解压至当前目录。

Host# tar -zxf dl.tar.gz

图 22

Debian系统镜像编译、生成

配置编译选项

进入LinuxSDK源码目录，执行如下命令配置编译选项。

Host# ./build.sh device/rockchip/rk3588/tl3588_evm_defconfig

图 23

配置编译设备树文件

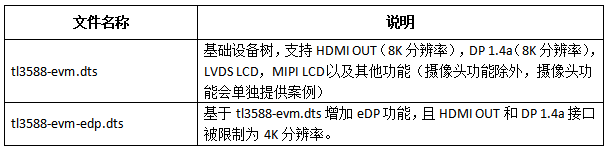

由于部分外设功能之间存在引脚复用关系，因此需通过不同的设备树文件进行配置。我司提供的设备树文件位于LinuxSDK源码"kernel/arch/arm64/boot/dts/rockchip/"目录，具体说明如下。

表 3

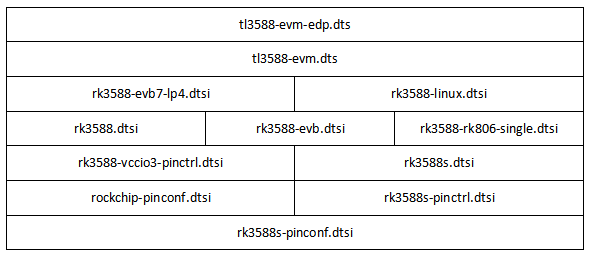

评估板使用的设备树文件存在多级的依赖关系，具体如下表所示。表中的下一级设备树文件，被上一级设备树文件所引用。

表 4

LinuxSDK默认编译的设备树文件为tl3588-evm.dts，如需替换为支持对应功能的其他设备树，请参考以下步骤修改。本次操作以替换为tl3588-evm-edp.dts设备树进行演示，如需使用支持其它设备树，修改方法同理。

执行如下命令，修改"device/rockchip/rk3588/tl3588_evm_defconfig"文件。

Host# vi device/rockchip/rk3588/tl3588_evm_defconfig

图 24

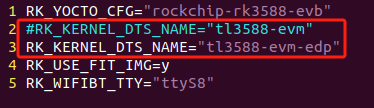

修改内容如下：

#RK_KERNEL_DTS_NAME="tl3588-evm" //添加注释符"#"

RK_KERNEL_DTS_NAME="tl3588-evm-edp" //删除注释符"#"

图 25

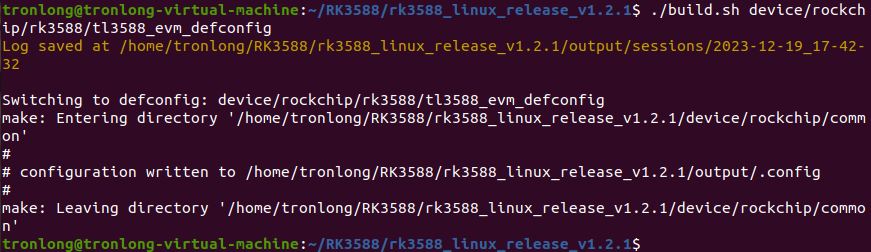

执行如下命令，配置编译选项。

Host# ./build.sh device/rockchip/rk3588/tl3588_evm_defconfig

图 26

配置内核选项

我司默认配置的是Linux内核（推荐使用）。如需修改内核编译选项配置，请继续执行"make xxx menuconfig"命令打开图形配置界面。此命令通过读取当前目录的.config文件，以图形界面的方式提供内核编译配置查看和修改方法。如无需修改内核编译选项配置，可跳过此步骤。

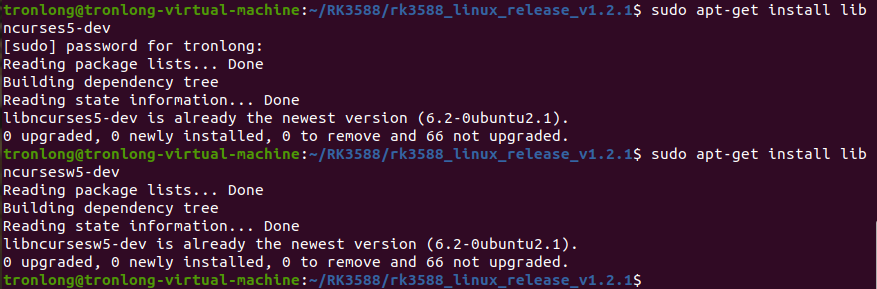

menuconfig是一套图形化的配置工具，需要ncurses库支持。ncurses库提供了一系列的API函数供调用者生成基于文本的图形界面，因此需要先执行如下命令通过网络安装ncurses库。

Host# sudo apt-get install libncurses5-dev

Host# sudo apt-get install libncursesw5-dev

图 27

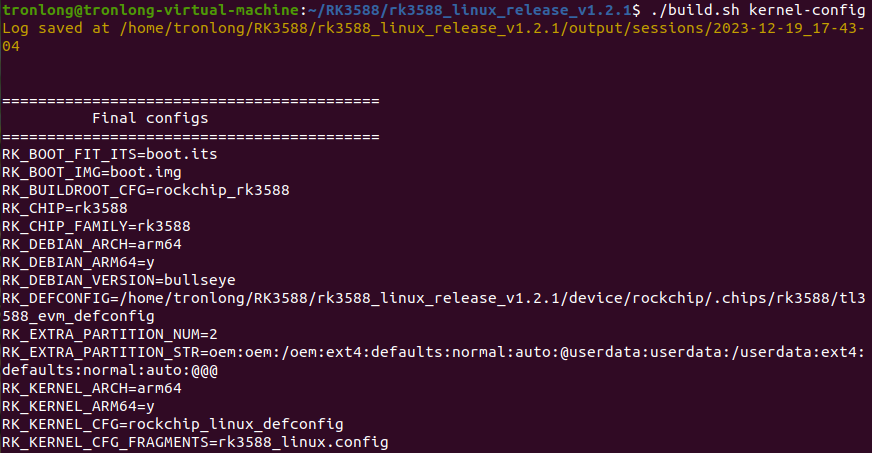

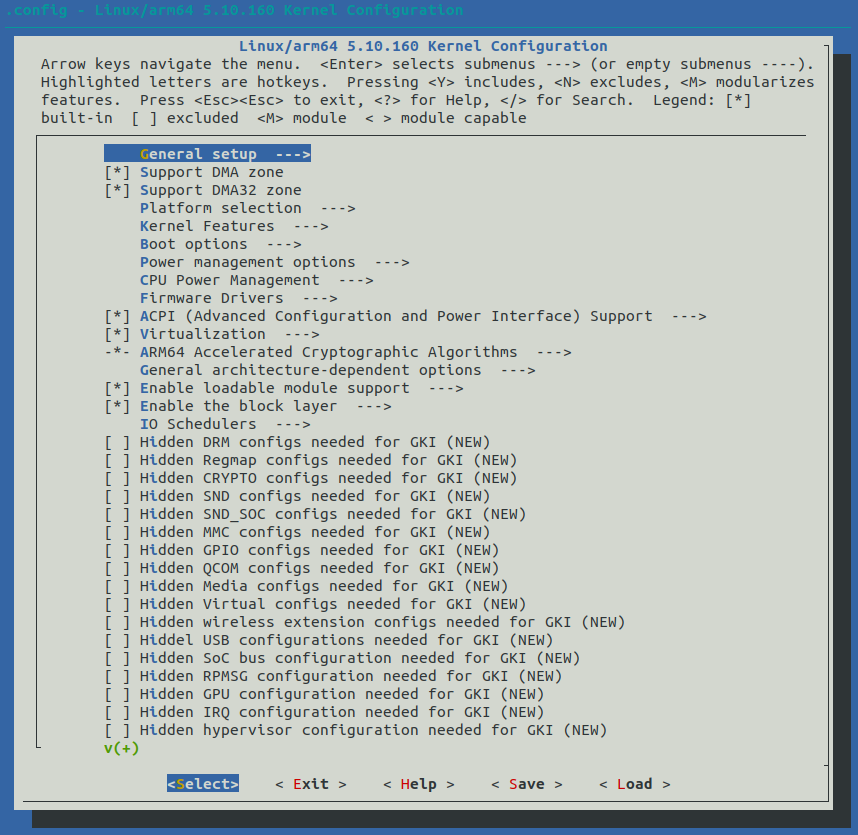

ncurses库安装完成后，执行如下命令打开图形配置界面。

Host# ./build.sh kernel-config

图 28

图 29

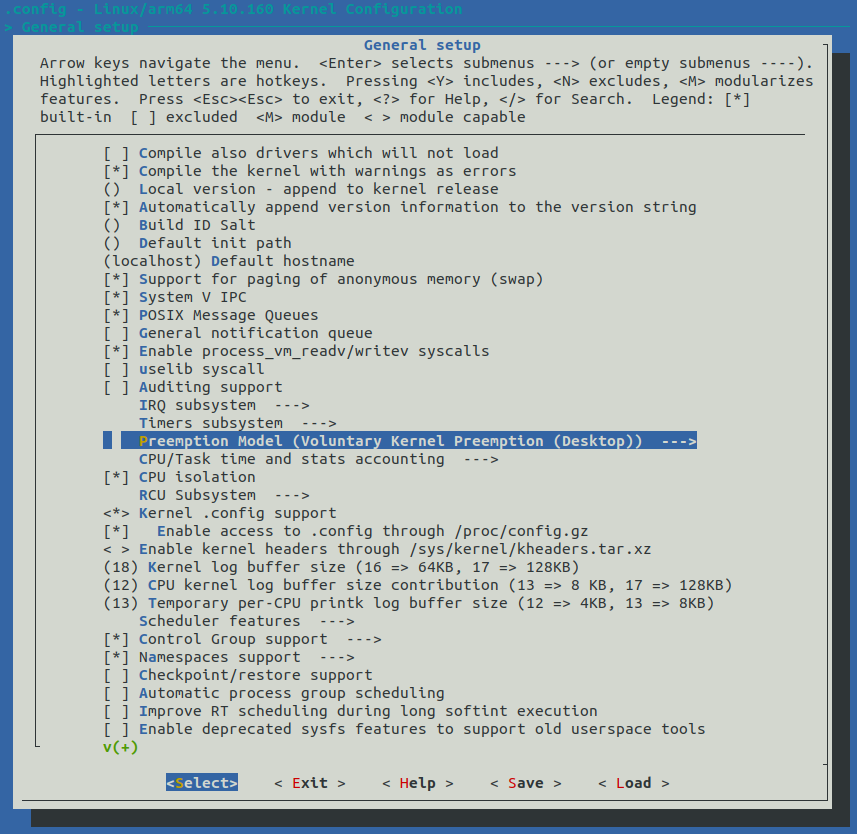

可通过键盘的方向键选中对应菜单栏。在<Select>被选中的情况下，可按Enter键进入子菜单。菜单选项中蓝色高亮的字母代表此菜单选项的快捷键，可在键盘上按下对应的字母快速选中对应的菜单选项。

每个菜单选项前的括号内容表示当前菜单选项的配置状态。选中对应的菜单选项后，按下Y键，会将相应的选项配置编译到内核中，同时菜单选项前面变为< * >。按下N键，不会将相应的选项配置编译到内核中。按下M键，会将相应的选项配置编译为内核模块，菜单选项前面变为< M >。如需搜索，可按下/键打开搜索框，然后输入要搜索的内容。

图 30

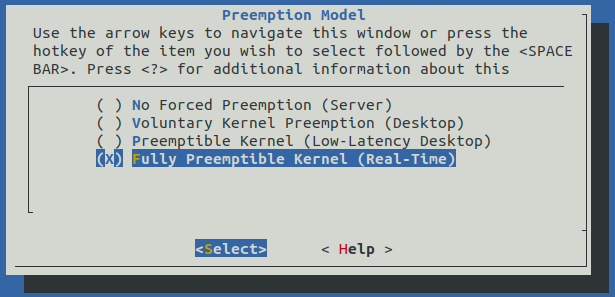

在图形配置界面中，进入"General setup -> Preemption Model (Voluntary Kernel Preemption (Desktop)) ---> "路径，选中"Fully Preemptible Kernel (Real-Time)"选项，即可配置为Linux-RT内核，此时菜单选项前面变为( X )。反之，则配置为Linux内核。

图 31

配置完毕后，可双击Esc键自动保存退出。

图 32

编译LinuxSDK

在LinuxSDK安装目录下执行如下命令，一键编译生成U-Boot、Kernel、Debian、Recovery等镜像，并打包生成Debian系统镜像。

Host# ./build.sh

图 33

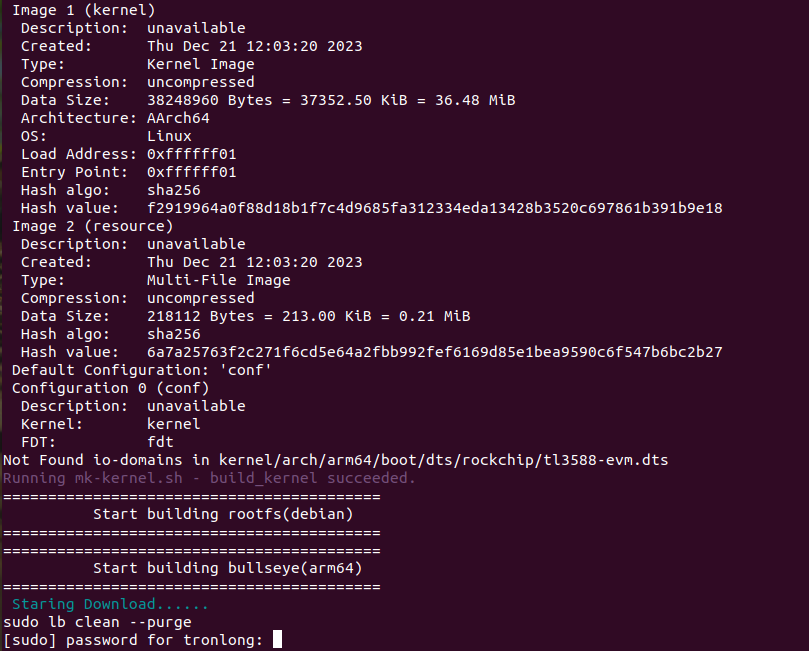

由于当前模式为非root用户，因此在编译过程中若遇到如下提示，请输入用户密码，本次输入Tronlong。

图 34

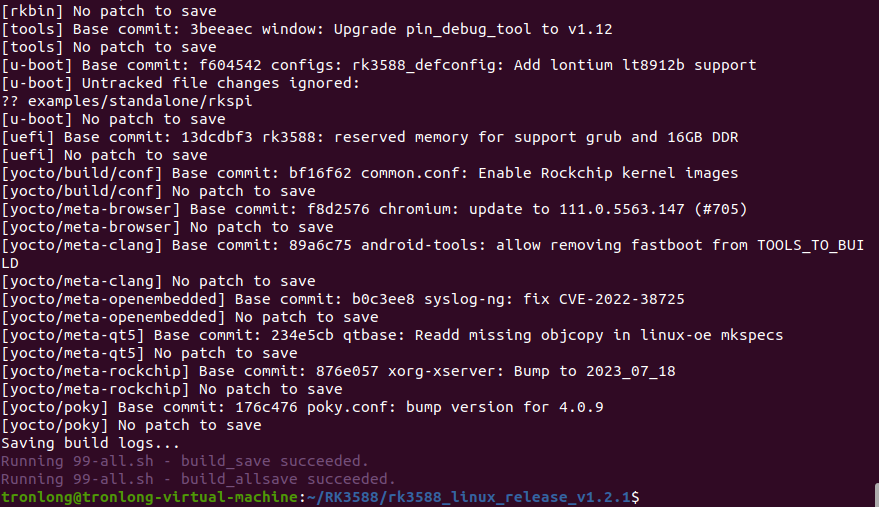

预计耗时约2小时后编译完成，最终在rockdev目录下生成U-Boot、Kernel、Debian、Recovery等镜像和Debian系统镜像，如下图所示。

图 35

图 36

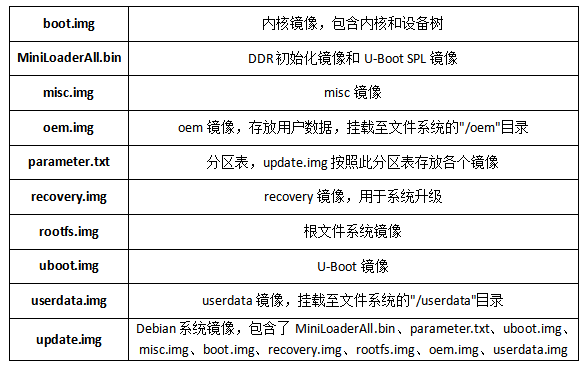

表 5 镜像文件说明

请参考《系统启动卡制作及系统固化》文档，将Debian系统镜像文件固化至Micro SD卡或eMMC。

备注：由于每次执行命令"./build.sh"编译LinuxSDK都会备份output目录下的镜像至"output/TL3588-EVM/DEBIAN/20231221_164609/IMAGES/"目录下，将会占用较多的存储空间，因此请根据实际情况删除无需保留的镜像文件，释放储存空间。

图 37
