VU9P板卡设计方案：565-基于VU9P的32@ SFP28+4@ QSFP28路光纤交换板卡

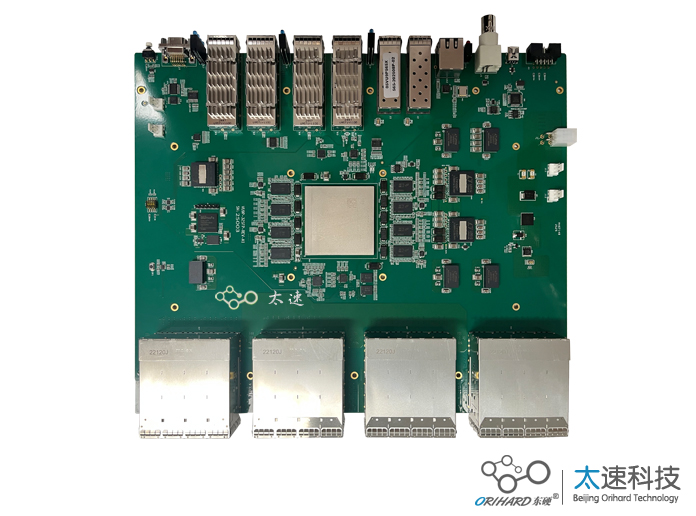

一、板卡概述

板卡基于Xilinx FPGA VU9P 设计的一款32路SFP28+4路QSFP28的光纤交换板卡，用于以太网的交换功能的验证。

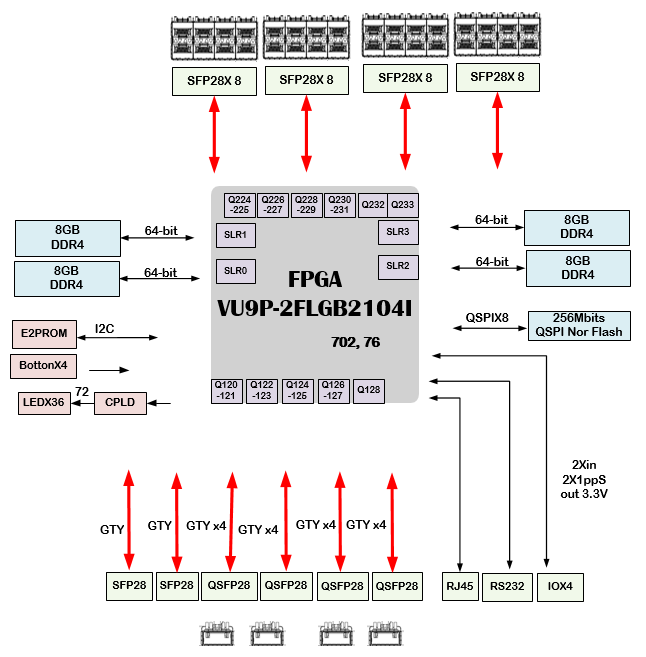

二、板卡原理框图

三、板卡主要性能

● 主芯片：选用 XCVU9P-2FLGB2104I（702, 76）47.5*47.5

● 32路SFP28，支持1G、10G以太网协议； 1G，10G 自动适配。

● 4路QSFP28，支持100G以太网协议，Aurora协议；

● 板卡内部支持4组DDR4，每组8GByte，64bit宽度，1200MHz时钟速度；

● 另外板卡带：1路千兆控制口（RJ45）；1路RS232+ 4路GPIO（J30J-15）；1路1pps（BNC连接器）；8个指示灯（单色四位LED灯座）。

● VU9P JTAG 2X5 2.54间距连接器放板边，CFPGA JTAG连接器放里面。

● 板卡提供整机机箱，电源。

● 整机工作环境温度 -20到45 摄氏度。

四、板卡机箱介绍

a 满足标准19英寸机架（1U高度，44.45mm）安装需求，兼容EIA-310标准。

b 优化空间利用率，支持高密度服务器/网络设备部署。

c 实现高效散热与低噪音运行，适应数据中心或企业机房环境。

‌‌d 风扇配置‌：涡轮风扇-DC12V
