Cloud-Neutral Hybrid Network Architecture 从传统 DMZ 到 Zero-Trust 与可迁移混合云互联

概述

从传统 DMZ 到 Zero-Trust 与可迁移混合云互联

企业网络架构的演进，从未是一条直线，而是一场在安全性、灵活性与成本之间不断博弈的旅程。

这条路径大致可划分为四个阶段：私有云 / IDC 的传统 DMZ → Cloud-Native 架构的兴起 → Zero-Trust 零信任体系的确立 → 回归到 Hybrid Cloud Connectivity 多云互联阶段。

• 传统 DMZ : 在最初的 Traditional DMZ 模型中，安全边界是物理的——通过防火墙、NAT、VLAN 将“内部”与“外部”隔离。它简单直观，却脆弱而僵硬：一旦攻击者穿透边界，内网几乎裸奔。
• Cloud-Native 架构: 随着容器与微服务的普及，系统开始走向 Cloud-Native 架构。安全边界逐渐虚化，服务粒度变小，弹性伸缩成为常态。但与此同时，复杂的流量拓扑和多环境部署带来了新的挑战：身份验证、服务间信任、跨集群通信、以及合规性审计。
• Zero-Trust 零信任体系: 不再假设“内网可信”，而是以身份、设备、上下文为信任基石，动态验证每一次访问。安全策略从外围防御转向全局分布式的身份治理和访问控制，使云上与云下的资源都处于持续可验证状态。
• 多云互联: 零信任并非终点。 回归 Hybrid Cloud Connectivity（混合云互联）：让应用、数据和安全策略在多云与边缘之间自由流动。企业可以在数据敏感度与成本之间动态权衡——核心数据仍在私有云或本地数据中心，弹性算力与AI训练在公有云上完成，通过安全互信的隧道与策略层实现双向可控连接。

这一路线的终极目标，是面对实现一种“循环最优解”：

• 系统能够在成本与合规之间自由切换；
• 架构能够在多云之间迁移、扩展、回退；
• 安全策略不依赖特定厂商，而能独立于底层平台存在。

这就是“Cloud-Neutral”理念的核心——去绑定、可迁移、可验证、可逆转。它让云计算真正成为基础设施，而不是新的锁链。

Part I — 传统 DMZ 在公有云中的虚拟化实现

Traditional DMZ Virtualization in Public Cloud）

背景（Background）

传统的 DMZ（Demilitarized Zone，隔离区） 模型源自物理数据中心时代：通过 Core / DMZ / Internal 三层安全域分隔，将企业内外部网络划定明确边界。

在迁移到公有云后，这一模式以 NAT + DMZ + 静态路由表 的形式被虚拟化，实现了“云上镜像版”的安全分区。

其核心目标依旧是：

• 集中出入口，实现统一的安全审计与访问策略；
• 将公网威胁“阻挡在门口”；
• 以最小改造成本支撑遗留系统与传统安全模型的上云。

这一架构往往是企业云化的第一步，既满足合规监管的边界审计要求，又提供熟悉的安全操作模式。

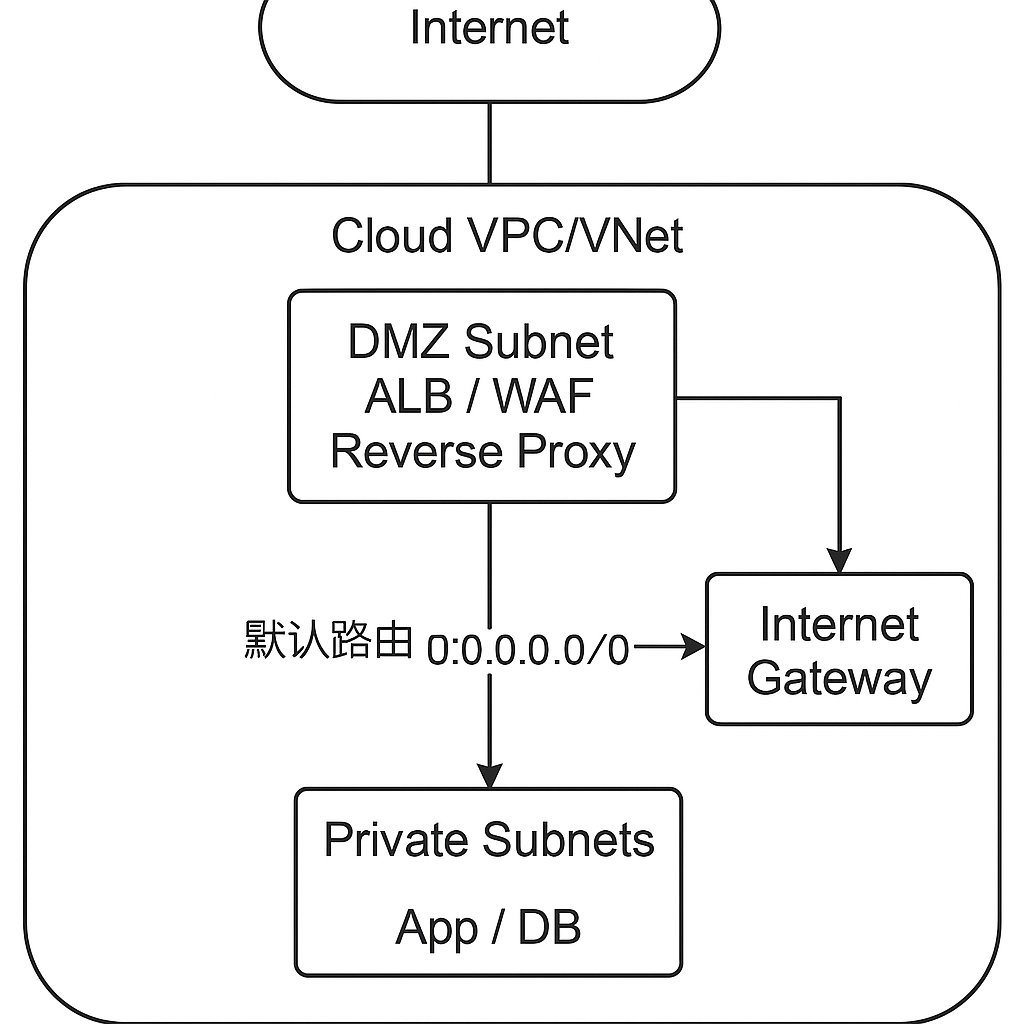

网络拓扑（Network Topology）

拓扑逻辑：

• DMZ 子网（如 10.0.10.0/24）直接连接 Internet Gateway，承载外部访问点（如 ALB/WAF/Proxy）。
• Private 子网 默认路由指向 NAT/防火墙，仅能通过受控出口访问外部网络。
• 所有流量路径（入站与出站）在 DMZ 层集中，实现日志与安全策略统一。

云上实现要点（Implementation Highlights）

• 子网设计
  • 独立 DMZ 子网负责外网通信，Private 子网仅经 NAT 出站。
  • 路由表控制出入口：强制所有外部流量经 DMZ。
  • 安全控制
  • 安全组与网络 ACL 严格区分方向：外→内仅限特定端口（如 443）。
  • 启用 VPC Flow Logs 与 CloudTrail/Audit Logs 记录出入流量。
• 流量管理
  • 出站经 NAT Gateway 统一 SNAT，便于安全审计与配额管理。
  • 对高频外联业务可使用 PrivateLink / Service Connect 代替公网出口。
  • 优点与局限（Pros & Limitations）

优点 / 局限对照表

☁️ 云服务选型与映射（Cloud Service Mapping）

💰 成本考量（Cost Considerations）

• 流量类成本：公网出口带宽、NAT 传出、LB/WAF 按量计费。
• 防火墙类成本：托管型云防火墙按吞吐量/规则数/区域数计费。
• 审计日志：日志存储（CloudWatch / LogService / Stackdriver）随时间线性增长。
• 优化建议：
  • 对固定出口场景使用 PrivateLink / PSC 减少公网流量；
  • 对防火墙规则进行分层复用（区域模板化）以降低策略数量；
  • 结合 流量监控+FinOps 做出口成本归因。

显性成本

• NAT 出口流量计费（按 GB 或包量）。
• WAF / LB / Firewall 实例与镜像流量计费。
• 带宽与日志存储费用。

隐性成本

• 单一出口造成带宽与延迟瓶颈。
• 防火墙实例的可用性维护与策略变更窗口。
• 安全组、ACL、Route Table 的人工变更与回归测试成本。

优化建议（Optimization Tips）

• 分层出口：按环境（生产/测试）或业务域拆分 NAT 出口，减少拥塞。
• 内网专通道：对云内服务尽量使用 PrivateLink / PSC，避免公网流量循环。
• 缓存与流量分层：结合 CDN / Edge / 缓存层降低 DMZ 压力。
• 安全策略即代码（SaC）：以 Terraform / Pulumi 自动化管理 ACL 与路由。

Part II — 基于云的 DMZ 与 Proxy 演进（虚拟化检查面）

(Cloud-Based DMZ & Proxy Architecture: From Boundary to Inspection Plane）

背景（Background）

在完成传统 DMZ 的虚拟化之后，企业网络安全架构的第二阶段，是从“物理边界”过渡到“服务化检查面（Service Inspection Plane）”。

在这一阶段，安全不再依赖物理隔离与静态 ACL，而是借助云原生托管能力——如 云防火墙、云 NAT、WAF、集中日志服务——实现动态、可编排、可审计的安全策略。

与此同时，引入 Egress Proxy（出站代理） 与 DNS 策略控制，使出站访问能够细粒度治理：按域名、按方法、按身份，真正实现“按需信任”与“最小外联原则”。

这种模式常被称为云上的“虚拟化检查面（Virtualized Inspection Plane）”，它在零信任落地之前，构成企业级安全架构的关键中期形态。

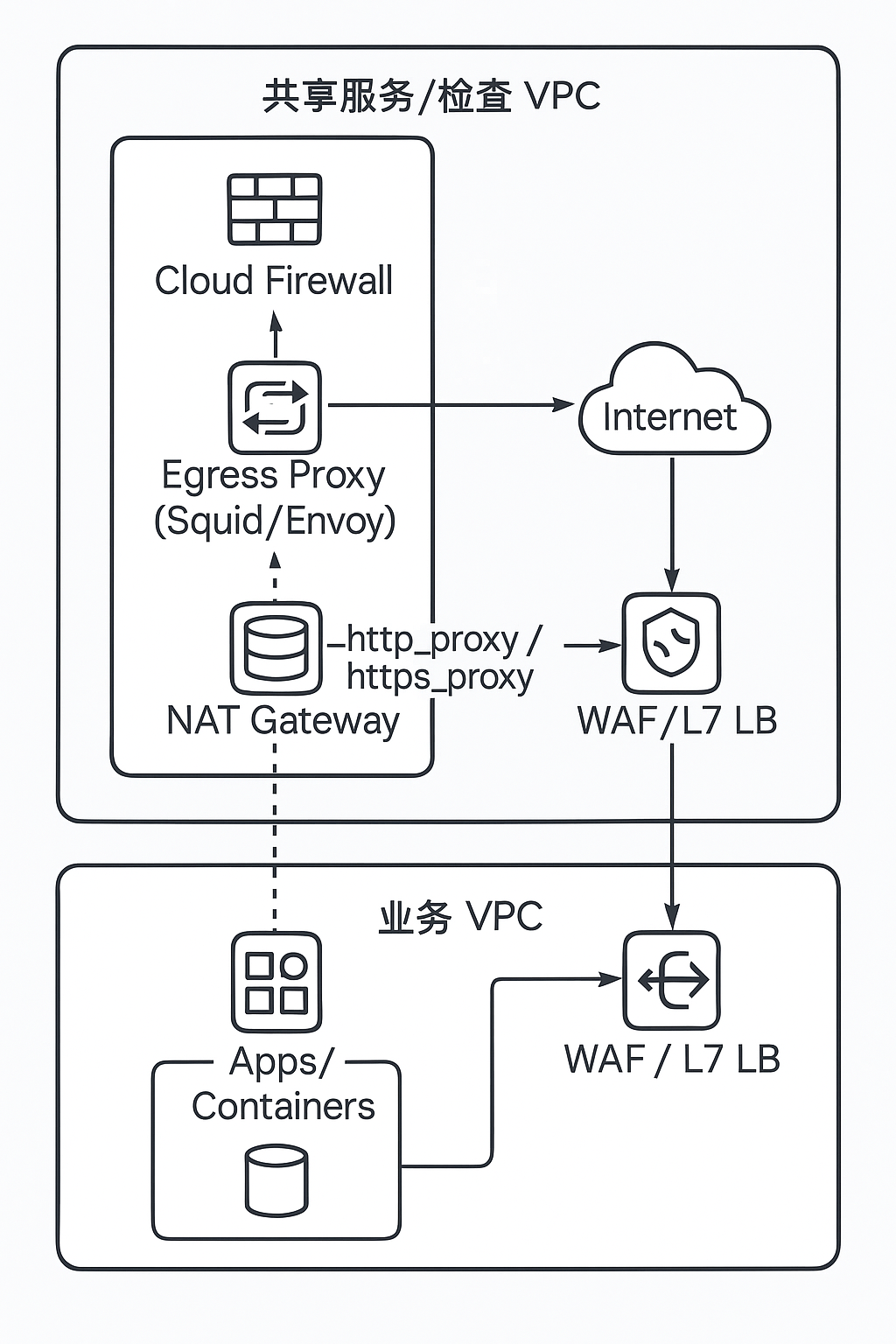

网络拓扑（Network Topology）

拓扑逻辑说明：

• Hub VPC：集中部署云防火墙、NAT、Egress Proxy 与 Private DNS，作为全局出入口与检查面。
• Spoke VPC：业务应用通过 http_proxy/https_proxy 环境变量或透明代理，将出站流量统一导向 Proxy/NAT。
• 入站流量 由 WAF 或 L7 LB 接入，结合 Cloud Armor / 云盾实现 L7 级安全防护。
• DNS 策略控制：仅解析受信任域名，并与 Egress Proxy 联动实现出站白名单。

核心能力（Key Capabilities）

• Egress Proxy 治理
• 支持 HTTP(S) 协议的出站过滤与缓存。
• 按域名 / URL / Method / 用户身份控制外联范围。
• 内置流量审计与访问日志，满足合规追踪。
• 云防火墙集中策略模板化
• L3–L7 多层次检测：应用识别、地理位置、端口与方向控制。
• 支持跨账户 / 多 VPC 策略同步，形成企业安全模板库。

私网访问（Private Connectivity）

• 使用 PrivateLink（AWS）/ Private Service Connect（GCP）/ Private Link（Azure） 实现私有网络访问云服务。
• 减少公网暴露面，实现云内服务通信最小化。
• DNS 策略治理
• DNS 仅解析白名单域；结合 Proxy 强制拦截外部未知域访问。
• 可使用 DNS-over-TLS 加密与审计。

适用场景（Use Cases）

• 企业级 API 与微服务的 出站访问治理与合规审计；
• 多环境（Prod/Stage/Dev）统一出口与审计点；
• 渐进式安全强化：在零信任改造前的“云上中期形态”；
• 有“集中出网 + 审计 + 合规报表”要求的行业（金融、通信、能源等）。

优点与局限（Pros & Limitations）

云服务选型与映射（Cloud Service Mapping）

成本考量（Cost Considerations）

• 显性成本：代理层计算与带宽、云防火墙吞吐/策略数量计费、私网通道费用、日志与审计存储。
• 隐性成本：代理/证书运维复杂度、跨可用区流量与延迟、变更与回归测试人力、非 HTTP 流量额外治理成本。
• 优化方向：
  • 代理与 NAT 同 AZ 部署并横向扩展（ASG/HPA）；
  • DNS 白名单与 Proxy 联动；
  • 非 Web 协议走 L3/L4 防火墙 或透明代理；
  • 集中日志与指标（可观测性）用于容量与策略的持续优化。

显性成本

• 代理层计算 + 带宽；
• 云防火墙策略数、吞吐量与实例计费；
• 专线或私网通道带宽费用。

隐性成本

• Proxy 集群运维与横向扩展；
• SSL/TLS 中间证书管理复杂度；
• 对接多云 DNS 与跨环境路由策略的配置成本。

收益

• 公网暴露面显著缩小；
• 外联行为完全可视；
• 异常外连检测提前到出口层；
• 入站攻击面经 WAF/Armor 降低。

优化建议（Optimization Tips）

• Proxy 与 NAT 同 AZ 部署，减少跨区流量与延迟。
• 代理集群横向扩展，结合 ASG / HPA 实现弹性出网能力。
• DNS 白名单策略：仅允许解析可信域名，未命中直接拒绝外联。
• 非 HTTP(S) 流量交由云防火墙 L3/L4 控制；Proxy 专注 L7 层。
• 集中日志审计：通过 CloudWatch / Stackdriver / Log Analytics / SLS 统一出口日志。

Part III — Cloud-Native 与 Zero-Trust 架构演进

(Identity-Driven Cloud-Native Security Architecture）

背景（Background）

在进入云原生时代后，安全范式从“边界防御”彻底转向“身份与策略驱动（Identity & Policy-Driven）”。

在传统模型中，安全依赖网络层面的划分与访问控制（DMZ、防火墙、ACL）。

而在云原生环境中，应用以容器和微服务形式运行，边界被打散，通信更多发生在东西向（East-West）流量中。

因此，信任不再来源于位置，而来源于可验证的身份与可编排的策略。

核心技术堆栈包括：

• mTLS（Mutual TLS）：双向认证与加密通信，确保服务间信任基于证书而非网络位置。
• SPIFFE/SPIRE：自动颁发与管理服务身份（SPIFFE ID），形成“服务身份证体系”。
• OIDC / IAM / ZTNA：人机统一的身份与访问控制，连接 IdP 与工作负载。
• 微分段（Micro-Segmentation）：以服务或身份为边界，而非子网或 VLAN。
• OPA/Rego 策略引擎：实现细粒度的动态授权（ABAC、RBAC、Context-Aware）。
• eBPF 与 Service Mesh：构建分布式策略执行面（Data Plane）与可观测性框架。

这是一场从“网络隔离”到“信任连续性”的革命。

网络拓扑（Network Topology）

拓扑说明：

• 集群内部由 Service Mesh（如 Istio 或 Cilium Service Mesh） 统一管理流量。
• 每个服务通过 SPIFFE ID 获得可信身份，并使用 mTLS 加密通信。
• 策略控制面（OPA/IAM）动态下发访问规则，实现“按身份信任”。
• 出口由 Egress Gateway 或 Firewall-as-a-Service 控制，与 Mesh Egress 策略结合，统一审计与访问。

关键能力（Key Capabilities）

• 集中身份信任链 (Landline LDP / SPIFFE/SPIRE)
• 构建服务到服务的 PKI 信任链，自动轮换证书。
• 消除共享密钥与硬编码凭证问题。
• 在多集群/多云中实现统一身份命名空间（Trust Domain）。
• mTLS 与 Service Mesh
• 所有东西向流量加密；Mesh Sidecar 拦截并强制执行策略。
• 与 OPA 或 Envoy Filter 协同，实现基于身份的 L7 访问控制。

eBPF 内核增强

• Cilium 等方案通过 eBPF 直接在内核态执行策略，降低 Sidecar 开销。 动态追踪流量、封包行为与审计事件，构建零侵入可观测性。
• 策略即代码（Policy-as-Code）
• 使用 OPA Rego 或 Kyverno 在 CI/CD 中自动校验部署策略。
• 与 IAM/OIDC 结合，实现 RBAC + ABAC + Context 组合策略。
• Egress 与 Zero-Trust Access（ZTNA）

应用级出口控制：Egress Gateway 与 Mesh 策略共同定义外联白名单。

用户级接入：通过 ZTNA 网关实现最小权限远程访问。

对比（传统 vs 零信任）

云服务选型与映射（Cloud Service Mapping）

成本与可观测性（Cost & Observability）

Mesh 成本

• 每个 Sidecar 带来 CPU 与 内存开销（平均 5–20%）。
• 可通过 Cilium eBPF 模式减少流量复制与延迟。
• 零信任 / 身份成本
• ZTNA、IdP 等订阅费用（如 BeyondCorp、Entra ID）。
• 统一认证后减少凭证管理与安全事件成本。

可观测性设计

• Mesh Telemetry：流量指标、延迟、失败率。
• OPA Audit Logs：策略匹配与拒绝事件。
• eBPF Tracing：实时追踪系统调用与数据包。

总体收益

• 入侵面与故障域显著缩小；
• 策略可编程与自动化；
• 不同环境（Dev/Staging/Prod）可共享一致的安全基线；
• 安全与运维从被动防守转向“验证式治理”。

优化建议（Optimization Guidelines）

• 优先采用 eBPF 模式（Cilium L7），减少 Sidecar 带宽与资源开销。
• 使用 SPIFFE ID 绑定服务身份，替代硬编码凭证或 K8s Secrets。
• 在 CI/CD 中集成 OPA / Kyverno，实现策略门禁与自动回归。
• 将策略与审计集中至 Control Plane（Landline LDP 或自建 Trust Controller）。
• 跨云互信：通过 SPIFFE Federation 或 OIDC Federation 实现多云身份联合。

Part IV — 混合云互联

(Cloud-Neutral Connectivity & Policy Federation）

背景（Background）

云计算进入后半场，焦点已从“全面上云”转向“理性用云”。

企业在成本、数据主权、合规要求与技术去绑定之间，寻求一个动态平衡点。

核心动因包括：

• 成本压力：尤其是跨云 Egress、GPU 训练算力与带宽费用；
• 数据主权：不同区域的存储与访问受制于本地监管；
• 可回退性：防止被单一云厂商锁定；
• 弹性调度：根据实时策略在云、IDC、边缘之间平滑迁移。

于是出现了“云中立（Cloud-Neutral）”理念：

• 控制平面保持中立与声明式（IaC / GitOps / Policy-as-Code），
• 数据与应用采用开放接口（Kubernetes、S3、Kafka、PostgreSQL），
• 实现可迁移、可回退、可观测的多云混合架构。

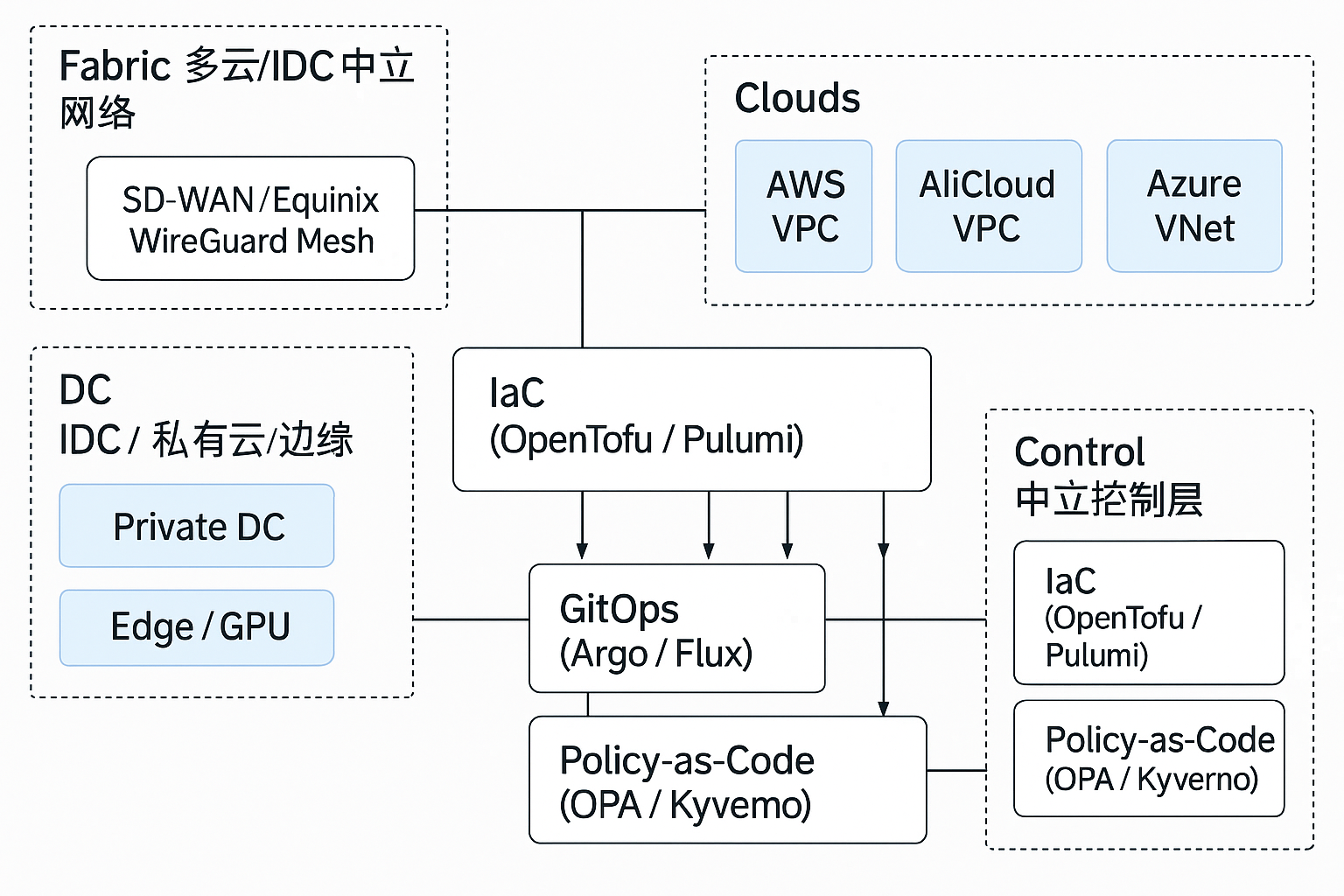

综合拓扑（Hybrid Connectivity）

拓扑逻辑：

• Fabric 层：以 SD-WAN / WireGuard / BGP Mesh 构建跨云安全隧道，实现低成本互联；
• Control 层：IaC、GitOps 与 Policy 构成统一控制面（声明式编排、可回滚、可审计）；
• Compute 层：各云与 IDC 运行统一的 Kubernetes 集群；
• Data 层：以开放协议存储与传输，确保数据跨域可复制与一致。

云服务选型（“中立优先”原则）

成本与主权（FinOps + Data Sovereignty）

1. 出云与跨域传输
   • 优先使用私网（PrivateLink / PSC）代替公网；
   • 日志、对象等数据就近落地，跨域同步采用差分策略。
2. GPU / AI 资源分布
   • 训练任务放置于 IDC / 私有云以降低成本并确保数据主权；
   • 推理任务在公有云或边缘弹性扩展，实现混合调度。
3. FinOps 策略自动化
   • 将 成本与延迟指标 作为策略输入（GitOps + Policy Engine）；
   • 实现动态迁移、灰度切换与可回退的多云资源调度。

出云与跨域传输

• 尽量走私网（PrivateLink / PSC）而非公网；
• 数据分层：日志与对象数据就近落地，跨域采用差分同步。
• GPU / AI 资源分布
• 训练任务放在 IDC 或 GPU Edge（成本可控、数据安全）；
• 推理任务弹性部署在公有云或边缘节点，实现动态调度。

FinOps 策略自动化

将成本与延迟指标作为策略输入（GitOps + Policy Engine）；

自动化迁移、灰度切换与回退，实现“算力流动经济”。

优化建议（Optimization Guidelines）

• 统一镜像与制品仓库：Helm/OCI/Container Registry 跨云同步；
• 应用依赖标准化协议：S3、Kafka、PostgreSQL、gRPC 等开放接口；
• 多活复制与切换剧本：建立可回退的数据库与对象存储复制策略；
• 集中策略联邦（Policy Federation）：跨云统一 OPA / IAM / Trust Policy；
• 监控与审计：Prometheus + Loki + Tempo + Grafana 构成多云可观测层。

循环策略（Cost × Data Sensitivity）

闭环逻辑

统一控制面根据策略输入（延迟、成本、敏感度）执行声明式迁移与灰度切换，

在“策略 → 度量 → 优化”的循环中实现持续演化。

结语｜可流动的云，才是真正的云

当我们把安全从“边界”升级为“身份”，把控制从“脚本”升级为“声明”，把连通从“专线”升级为“中立织体”，云就不再是一座岛，而是一张可自由伸缩、按需迁徙的网络。

Cloud-Neutral 的内核不是“多云数量”，而是这三件事：

• 可迁移：同一栈、同一声明、同一策略，随时上云、可随时下云、能平滑回退。
• 可组合：网络中立（Fabric/SD-WAN）、身份统一（OIDC/mTLS/SPIFFE）、控制声明式（IaC/GitOps/Policy），像乐高一样重组能力，而非重写系统。
• 可度量：以成本、延迟、主权、风险作为策略输入，自动在公有云/私有云/边缘之间做最优流量与算力调度。

一句话的价值主张：

A cloud that can move is a cloud that can choose.

真正的自由，不是待在某朵云里，而是能在任意云之间呼吸。
