RK3506 6.1.99 Buildroot 以UART为例的设备树引脚复用方法

1. 概述

本文档聚焦飞凌嵌入式RK3506开发板上UART3和UART5_M1的引脚复用配置。由于系统已默认集成UART驱动，因此仅需修改设备树即可实现引脚功能切换，其他外设（如SPI、I2C）的复用逻辑可参考此流程。

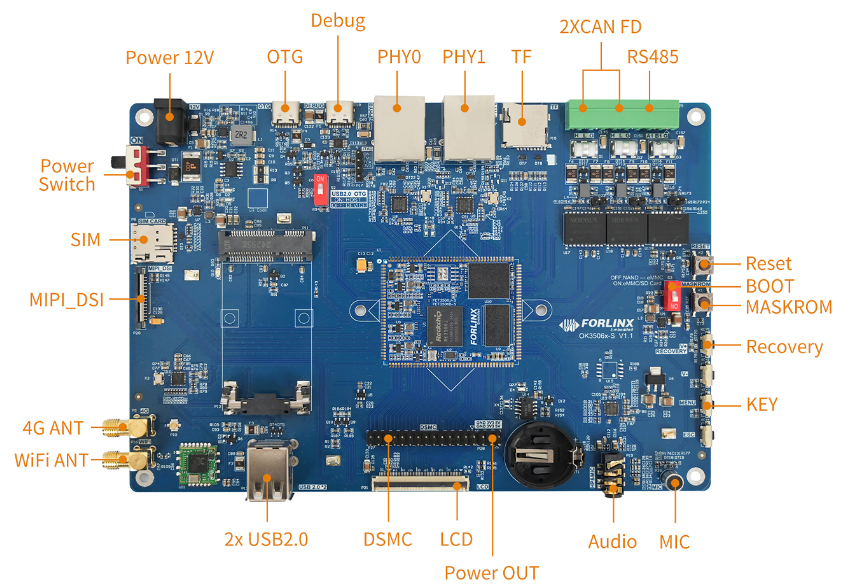

飞凌OK3506-S开发板

硬件平台：OK3506-C开发板 /OK3506-S开发板

操作系统：Linux6.1.99

2. 目标

完成RK3506开发板上以下UART接口的引脚复用配置，确保驱动正常加载并生成对应的设备节点：

• 将指定GPIO引脚复用为UART3的TX（发送）和RX（接收）引脚
• 将指定GPIO引脚复用为UART5_M1（模式1）的TX和RX引脚
• 验证UART驱动注册状态，确认设备节点正常生成

3. 修改方法

UART引脚复用需遵循「引脚选择→原生功能确认→找到Pinctrl配置→修改设备树」的流程，具体步骤如下：

3.1 UART引脚复用完整步骤

1. 选择引脚：根据《OK3506-C引脚复用对照表》，确认目标引脚是否支持UART功能复用。
2. 确认原生功能：记录目标引脚的默认（原生）功能，避免复用冲突。
3. 找到Pinctrl配置：在设备树源码中定位目标引脚的Pinctrl（引脚控制）描述节点。
4. 修改设备树：配置UART节点的Pinctrl引用，注释/禁用引脚的原生功能，启用UART功能。

3.1.1 引脚选择（UART3 & UART5_M1）

通过《OK3506-C引脚复用对照表》筛选支持UART功能的引脚，需注意：部分引脚（Atl7列底色为蓝色）支持98种功能切换，可通过下拉菜单选择UART模式。

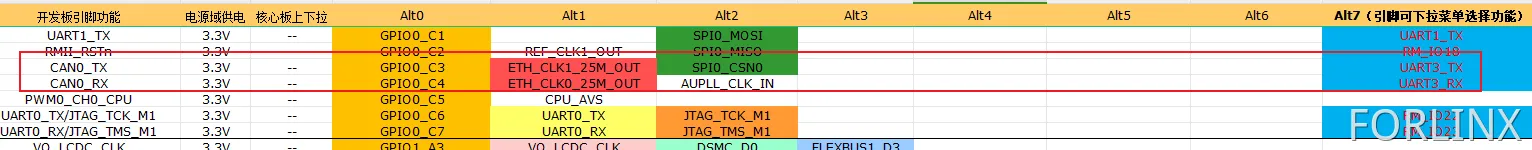

RK3506 UART3引脚复用对照表

图1：UART3引脚选择（连接器引脚91=GPIO0_C3，92=GPIO0_C4）

UART3选用以下引脚：

UART5与其他UART不同，支持两种模式（M0/M1），对应两组不同引脚。本文选择UART5_M1（模式1），需在设备树中明确引用M1的Pinctrl节点。

OK3506 UART5_M1引脚复用对照表

图2：UART5_M1引脚选择（GPIO1_PD2=TX，GPIO1_PD3=RX）

UART5_M1选用以下引脚：

3.1.2 确认引脚原生功能（避免冲突）

目标引脚的原生功能需在设备树中禁用，否则会导致功能冲突（如UART与CAN同时占用同一引脚）。

3.1.3 定位Pinctrl配置文件

飞凌嵌入式RK3506的Pinctrl配置分散在以下两个设备树文件中，需根据引脚类型选择对应文件：

# 1. 通用RMIO引脚配置（含UART3） kernel/arch/arm/boot/dts/rk3506-pinctrl-rmio.dtsi # 2. 核心Pinctrl配置（含UART5） kernel/arch/arm/boot/dts/rk3506-pinctrl.dtsi

在rk3506-pinctrl-rmio.dtsi中找到UART3的Pinctrl节点：

/* UART3 TX引脚配置：GPIO0_C3 */ rm_io19_uart3_tx: rm-io19-uart3-tx { rockchip,pins = <0 RK_PC3 20 &pcfg_pull_none>; }; /* UART3 RX引脚配置：GPIO0_C4 */ rm_io20_uart3_rx: rm-io20-uart3-rx { rockchip,pins = <0 RK_PC4 20 &pcfg_pull_none>; };

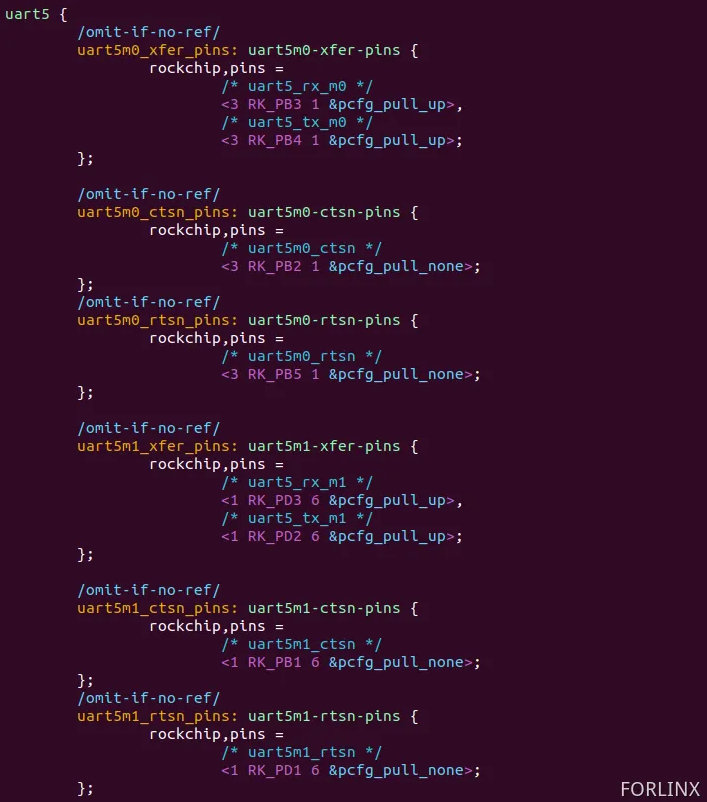

在rk3506-pinctrl.dtsi中找到UART5_M1的Pinctrl节点：

};

3.1.4 设备树修改（启用UART，禁用原生功能）

修改通用设备树文件OK3506-S-common.dtsi，主要涉及3处修改：

1. 启用UART3节点，引用其Pinctrl配置
2. 启用UART5节点，引用UART5_M1的Pinctrl配置
3. 禁用CAN0节点（避免与UART3引脚冲突）

diff --git a/arch/arm/boot/dts/OK3506-S-common.dtsi b/arch/arm/boot/dts/OK3506-S-common.dtsi
index 4c6f947ee..644f986f2 100644
--- a/arch/arm/boot/dts/OK3506-S-common.dtsi
+++ b/arch/arm/boot/dts/OK3506-S-common.dtsi
@@ -341,11 +341,22 @@ &uart2 {
pinctrl-0 = <&rm_io0_uart2_rx &rm_io2_uart2_tx>;
status = "okay";
};
+
+/* 启用UART3：引用TX/RX的Pinctrl节点 */
+&uart3 {
+ pinctrl-names = "default";
+ pinctrl-0 = <&rm_io20_uart3_rx &rm_io19_uart3_tx>;
+ status = "okay";
+};
+
+/* 启用UART5：引用UART5_M1的收发引脚组 */
+&uart5 {
+ pinctrl-names = "default";
+ pinctrl-0 = <&uart5m1_xfer_pins>;
+ status = "okay";
+};

/* 禁用CAN0：避免与UART3引脚冲突 */
&can0 {
pinctrl-names = "default";
pinctrl-0 = <&rm_io19_can0_tx &rm_io20_can0_rx>;
- status = "okay";
+ status = "disabled";
};
&can1 {

修改设备树后，需重新编译内核生成boot.img，或全编译生成update.img，并烧录到开发板中。

4. 验证复用效果

烧录新的镜像文件后，通过以下步骤验证UART复用是否成功：

1. 开发板上电启动，进入终端（如SSH、串口终端）
2. 执行ls /dev命令，查看是否生成UART对应的设备节点
3. 确认节点存在后，可通过screen或minicom工具测试UART通信

成功复用后，ls /dev输出应包含以下节点：

root@ok3506-buildroot:/# ls /dev
...
ttyS2 # 原有UART2节点
ttyS3 # UART3对应的节点（新增）
ttyS5 # UART5对应的节点（新增）
...
root@ok3506-buildroot:/#

UART设备节点命名规则：ttySx，其中x为UART编号（UART3→ttyS3，UART5→ttyS5）。
