立体光泽物的外观缺陷检测方案

工业光源在机器视觉系统中起着至关重要的作用，它直接影响到图像的质量和检测的准确性，工业光源就像机器视觉系统的“眼睛”，决定了系统能否清晰、准确地“看到”目标物体。不同类型的光源能够提供不同的光照效果，以适应各种检测任务。

针对高反光、深色等难以成像的立体物体的检测，CCS使用特殊定制光源和光度立体法，实现立体光泽被测物体上的异物和凹凸检测。如下图检测系统构成示例。

点击添加图片描述（最多60个字）编辑

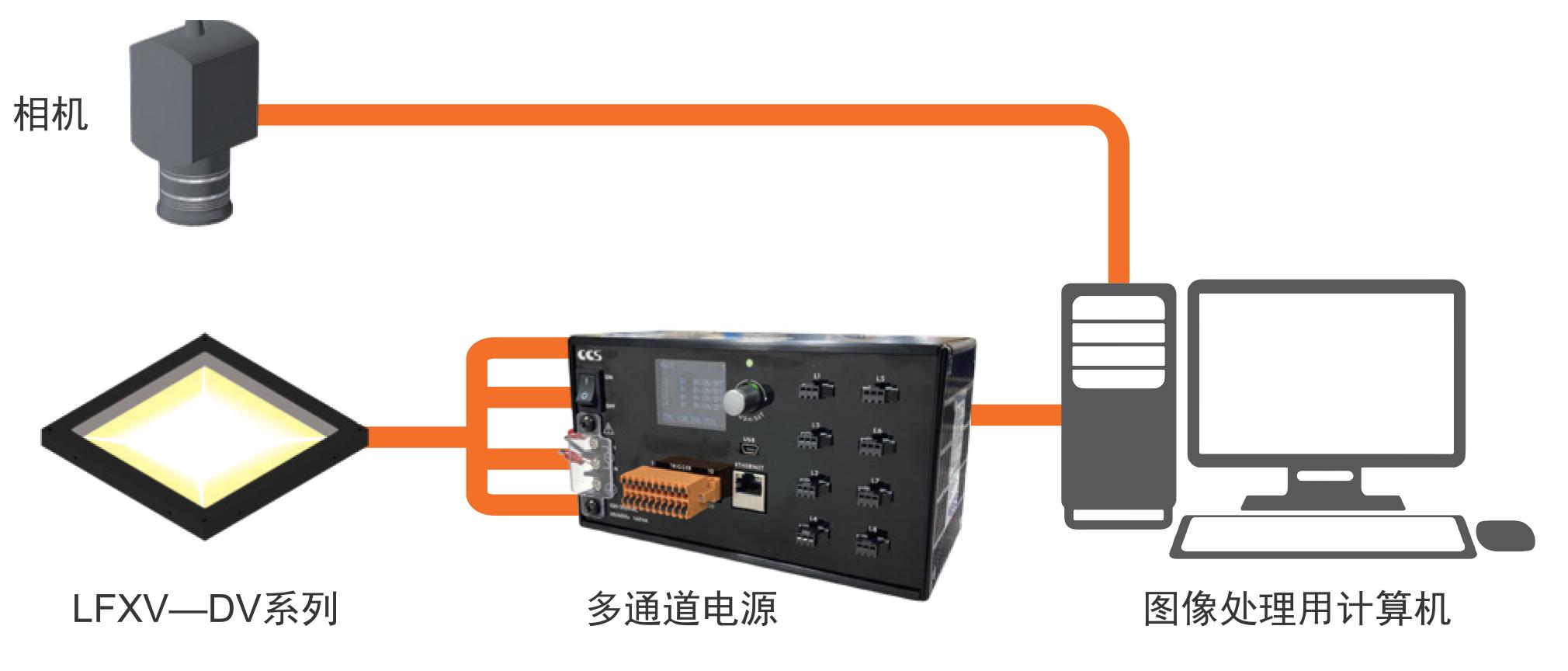

检测系统构成示例

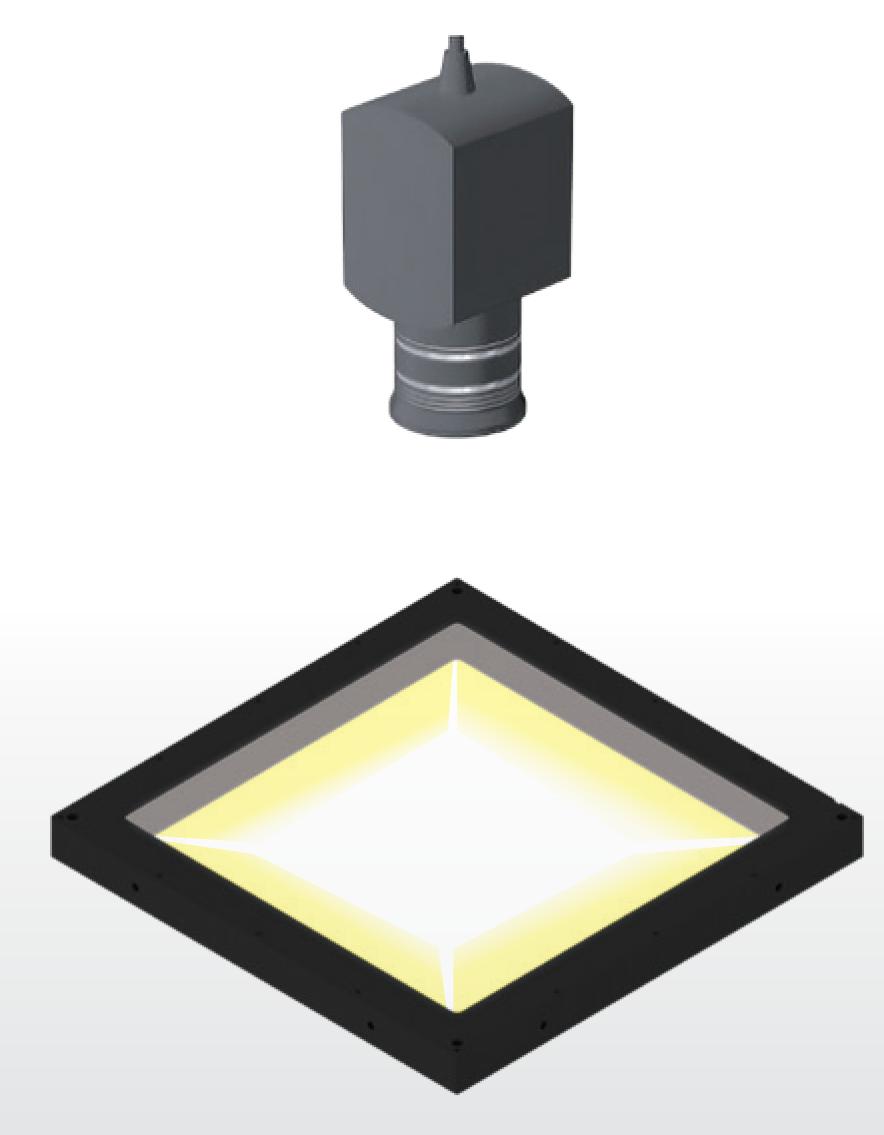

分割平面无影光源LFXV-DV 系列

*可根据条件定制光源的尺寸

主要特点

• 可强调分割环形光源难以均匀照射光线的光泽立体形状被测物体上的异物及凹凸部分等，获取图像。
• 1个光源即可检测凹凸和脏污。
• 特殊定制光源的发光面为300X300mm、200X200mm、150X150mm时，可按照与标准品平面无影光源LFXV系列相同的形状进行制作。

成像实例

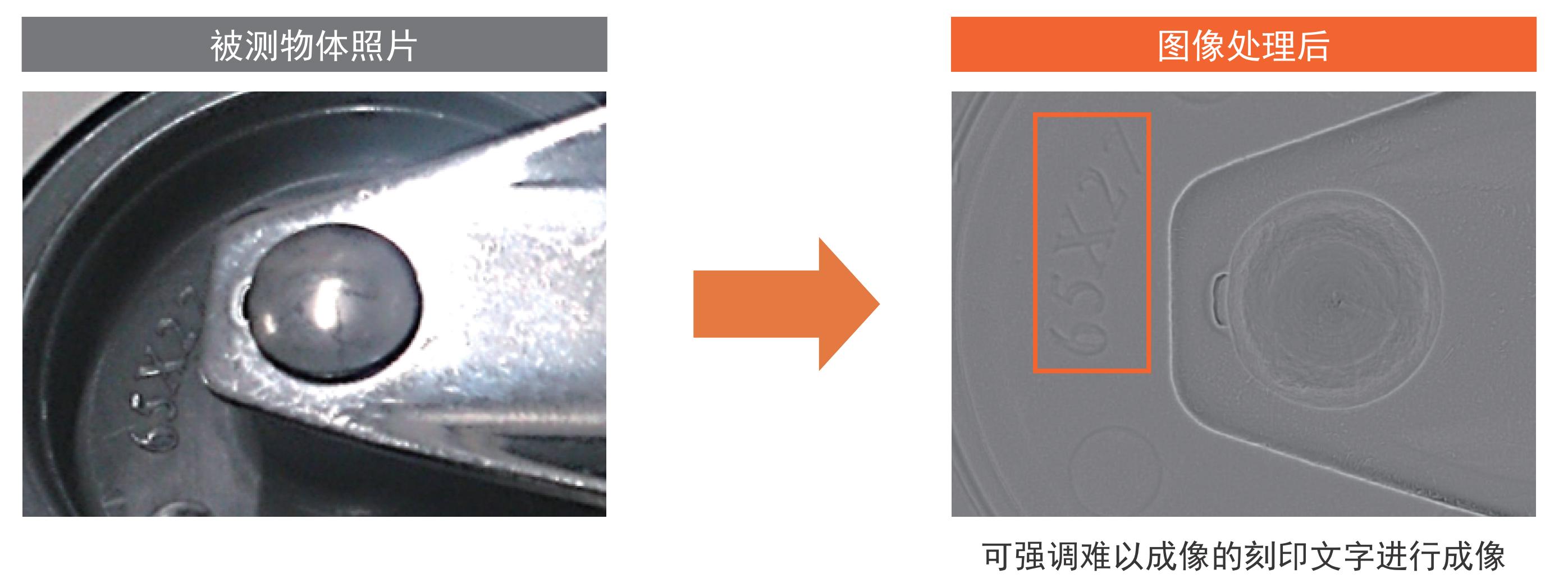

• 脚轮的印字检测

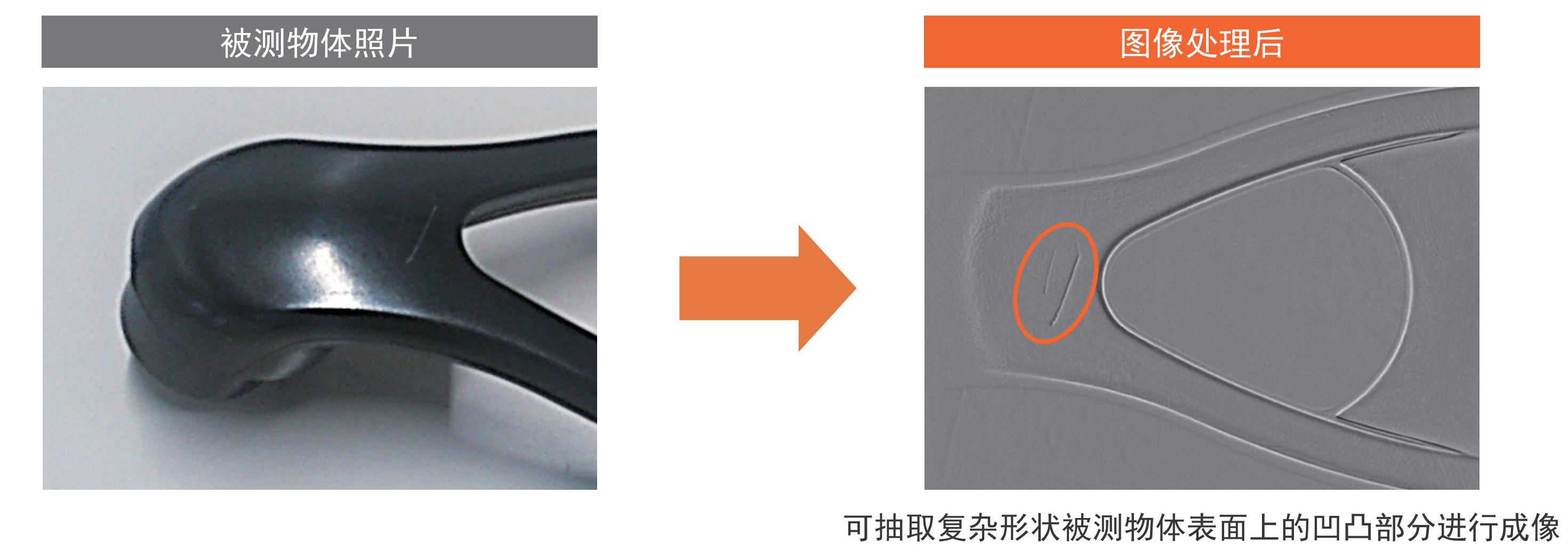

• 把手零件的外观检测

与分割环形光源HPR2-DV系列的成像比较

• 镜面体的损伤、脏污

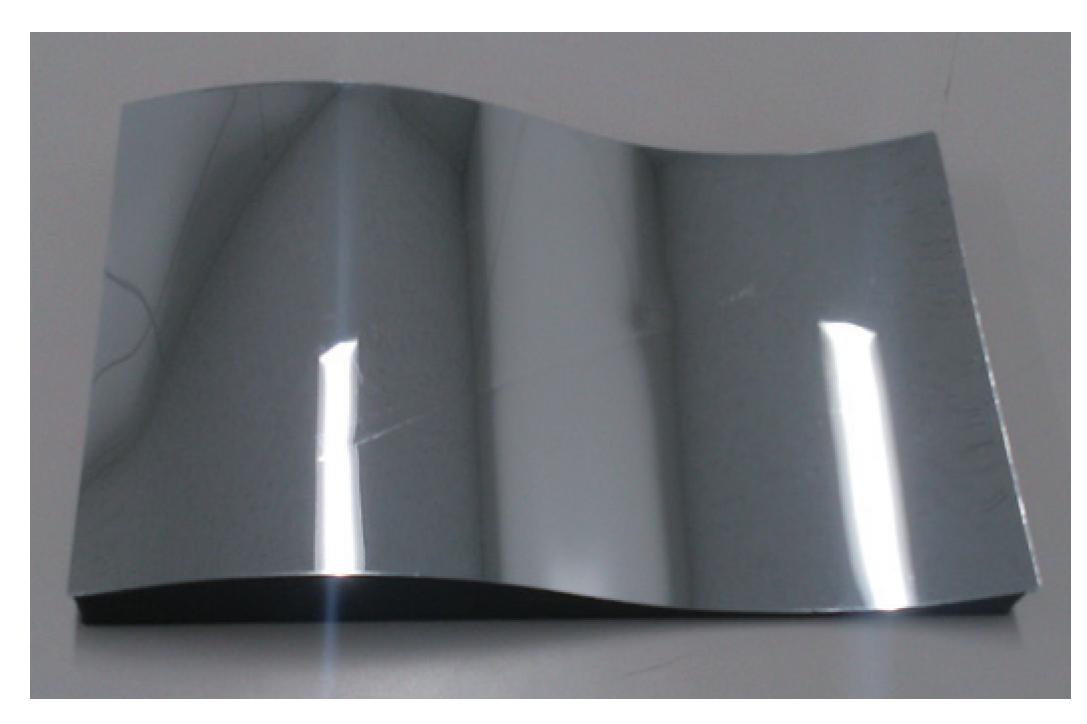

被测物体图

上图镜面体被测物，在分割环形光源HPR2-DV系列和分割平面无影光源LFXV-DV系列的成像比较，下图分别为强调凹凸图像和纹理图像的对比。

强调凹凸的图像

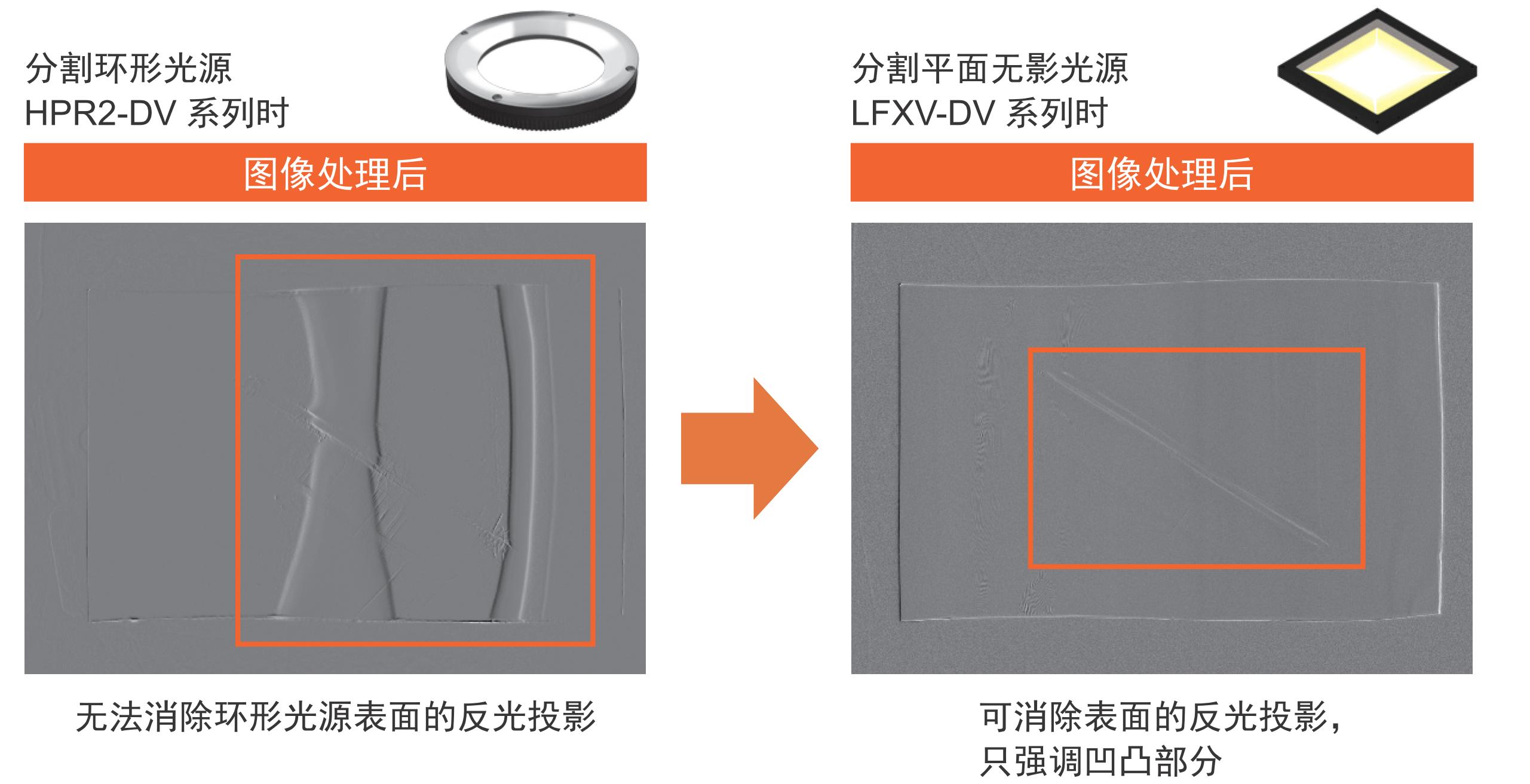

左边无法消除环形光源表面的反光投影；右边可消除表面的反光投影，只强调凹凸部分

纹理图像

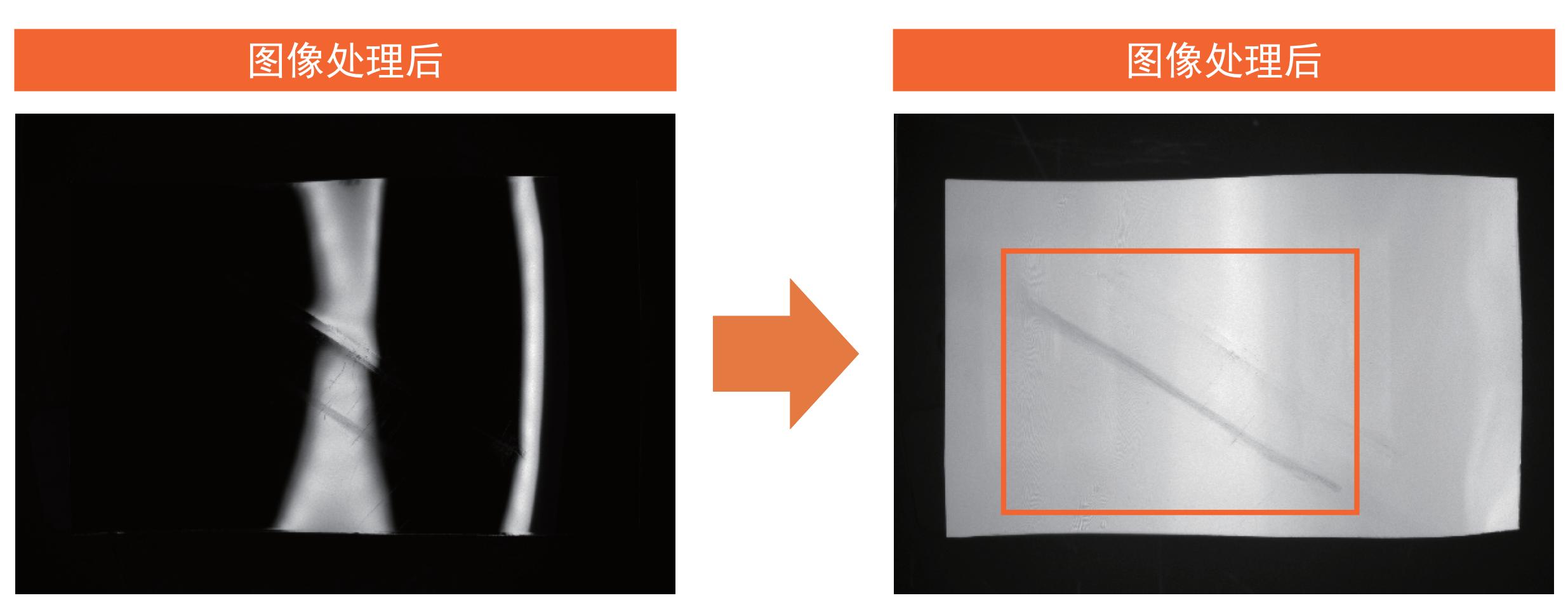

左边只能照亮环形光源的反光投影部分，无法检测；右边可明亮均匀的获取图像，检测出脏污。
