高速数据采集卡设计方案：886-基于RFSOC的8路5G ADC和8路9G的DAC PCIe卡

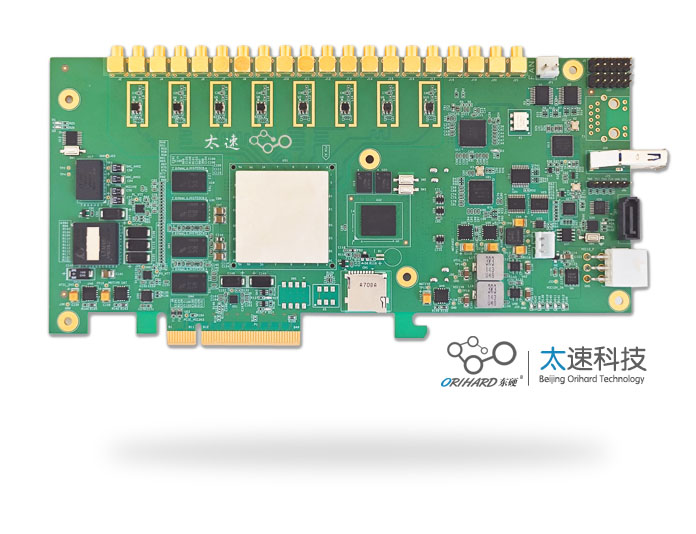

一、板卡概述       板卡使用Xilinx最新的第三代RFSOC系列，单颗芯片包含8路ADC和DAC，64-bit Cortex A53系列4核CPU，Cortex-R5F实时处理核，以及大容量FPGA。 对主机接口采用PCIe Gen4x8，配合PCIe DMA传输，支持高速数据采集和传输。

二、产品特性：

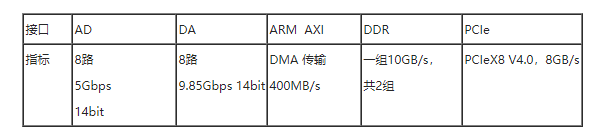

 ●  基于Zynq RFSoC系列FPGA，支持8路最高5G ADC和8路最高9G的DAC；  ●  支持外部时钟输入1路， 外触发，外同步各1路；  ●  PL 1组64 bit 2400M DDR4，支持PL部分高速存储和处理。 单组4GB字节容量，PL部分8GB字节容量。  ●  支持16个GPIO PS部分内容：  ●  PS部分1组64bit位宽DDR4，单组4GB字节  ●  可配置的Dual QSPI 加载  ●  支持MicroSD卡加载  ●  1000Base-T以太网（RJ45）端口（CPU端）  ●  USB接口支持，调试RS232 1路，  ●  标准PCIe全高半长板型（167 x 111 mm ），适配常见主机、服务器  ●  PCIe Gen4 x8，高速数据通讯，附带DMA传输例程

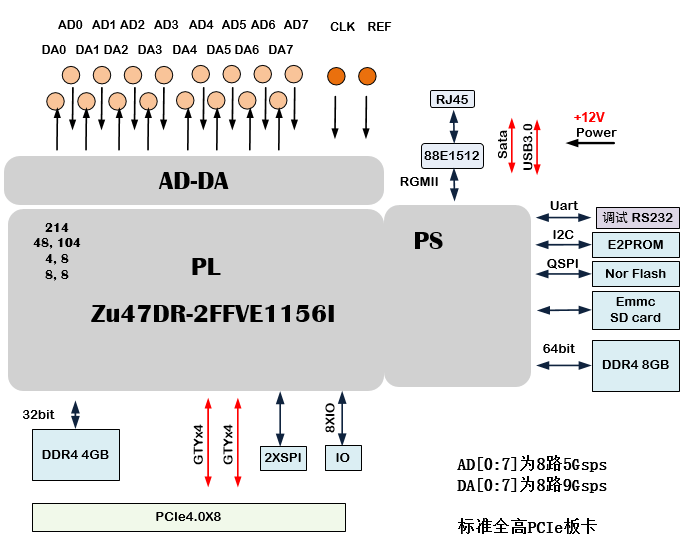

PL部分，主要分为：

1，PCIe XDMA部分，PCIe分为寄存器通道和数据DMA通道，寄存器用于板卡控制和状态监控，。实现参考累加数的PCIe上传，实现8GB/秒传输。

2，DDR4读写参考程序。

3，RF硬件控制，用于控制板卡上PLL，ADC和DAC控制。

4，AD数据接口模块，实现AD数据采集入PL；

5，DA数据接口模块，实现DDS数据或者AD采集数据环回DA播出。

6，PL端 40路 IO的输入输出测试。

PS部分软件

ARM的DDR读写， SD卡，EMMC读写，Flash读写，网络和RS232读写。

Linux移植，甲方来完成。

时钟设计：

板卡时钟灵活，支持多种应用配置，模拟部分的时钟，采用LMK04828，双PLL锁相环。

如果采用板内时钟，用TCXO和VCXO双锁相环，提供稳定可靠的模拟时钟。同时也输出一路给FPGA进行数字处理。

该方案也支持使用外部独立输入时钟，通过LMK04828扇出后输出给ADC和DAC。

数字部分，使用高集成度的SI5341B，单路芯片输出PS和PL所需的各路时钟。
