PCIe收发卡设计资料：611-基于VU9P的2路4Gsps AD 2路5G DA PCIe收发卡

一、板卡概述

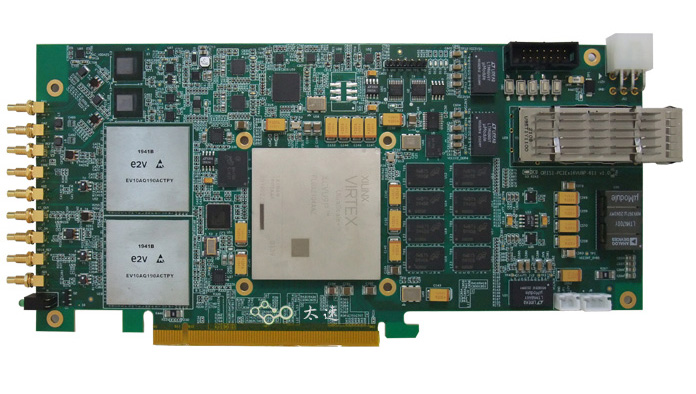

      基于XCVU9P的5Gsps AD DA收发PCIe板卡。该板卡要求符合PCIe 3.0标准，包含一片XCVU9P-2FLGA2014I、2组64-bit/8GB DDR4、2路高速AD， 2路高速DA，支持外触发，外时钟。板卡工作温度范围0到60℃，板卡设计加工包含散热装置，支持服务器风冷散热。软件包括接口测试软件，支持甲方应用开发。

二、硬件组成

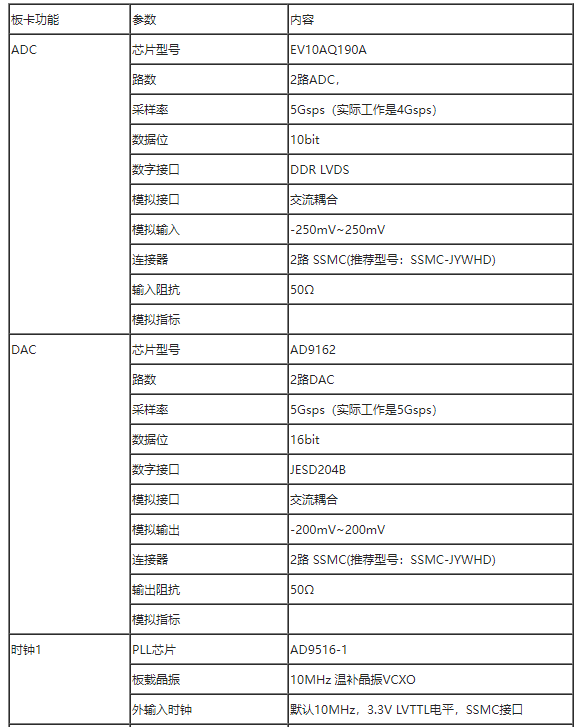

2.1 板卡逻硬件图如图所示：

三、软件内容

●  FPGA软件开发工具Vivado2018.3 ， Verilog语言开发；

  ●  接口软件内容包括如下：

●  板卡硬件测试； ●  Flash加载测试代码；

●  DDR4测试代码，两组同时工作、单独工作；

●  AD、DA、时钟配置及采集接口程序测试（DA的Jesd204B IP使用Xilinx默认版本）；

●  PCIe3.0 x8模式XDMA测试，包含FPGA代码，在 Linux系统的PC机下的驱动；

●  触发信号测试代码；

●  其它GPIO测试代码。 以上程序提供测试用例，测试方法，测试报告及使用说明书 （备注：甲方提供软件测试验收的服务器，以保证后续使用的兼容性）  VX: orihard2014
