有限元分析核心概念拆解：边界条件、节点与收敛

有限元分析的核心逻辑，离不开边界条件、节点与收敛这三大关键概念。它们分别贯穿模型建立、方程求解与结果验证的全流程，直接影响分析的准确性和有效性。下面我们逐一拆解每个概念的定义，以及它们在有限元分析中的实际作用。

IMG_256

边界条件

在有限元分析中，边界条件是指在模型的边界或接触面上施加的约束条件，用于限制结构的自由度。边界条件可以包括固定支撑、施加位移、施加载荷等。通过施加适当的边界条件，可以模拟真实工程结构的实际工作状态，从而准确评估结构的响应和性能。在有限元分析中，边界条件通常包括以下几种类型：

1. 位移边界条件：这类条件指定了系统边界上某些点的位移。例如，在固体力学分析中，一个物体的某一边可能被固定，不允许发生位移。
2. 力边界条件：这类条件指定了施加在系统边界上的外力。例如，在结构分析中，可能需要在某个点或面上施加一个已知的力或压力。
3. 热边界条件：在热分析中，边界条件可能涉及温度、热流量或热交换系数等。
4. 流体边界条件：在流体动力学分析中，边界条件可能包括流速、压力或流体与固体边界之间的相互作用。

节点

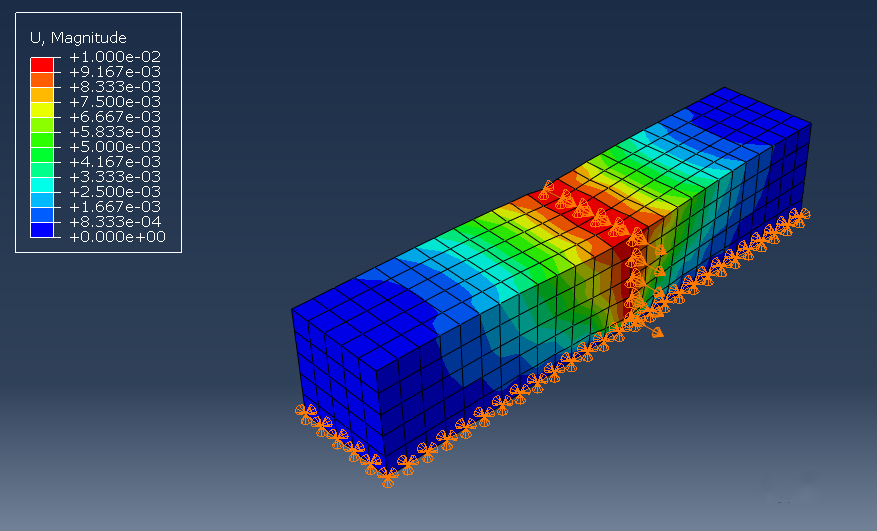

节点是有限元模型中的一个重要概念，它是用于描述结构的离散点。在有限元分析中，结构被分割成许多小单元，每个单元由节点连接而成。节点的位置和自由度确定了结构的几何形状和变形方式。通过在节点上施加边界条件和载荷，可以模拟结构的实际工作状态，并进行分析和求解。

微信图片_20240308143435

收敛

在有限元分析中，收敛是指当计算结果在迭代过程中逐渐趋于稳定和精确的过程。在有限元分析中，通常需要进行迭代计算来求解非线性问题或大规模问题。通过监控计算结果的变化情况，可以判断分析是否收敛。收敛性是评估有限元分析结果可靠性和准确性的重要标志。

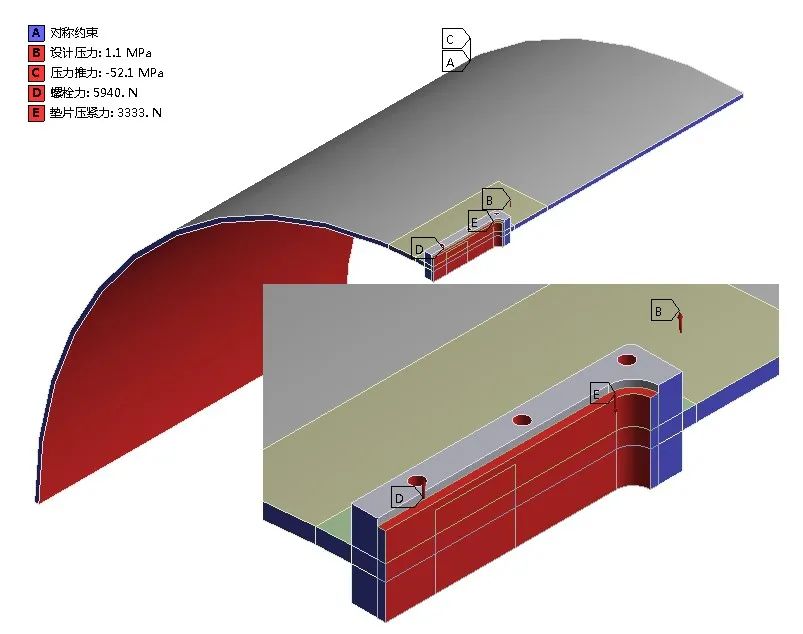

边界条件、节点和收敛是有限元分析中的重要概念，它们共同构成了建立、求解和评估有限元模型的基础。正确施加边界条件、合理定义节点和监控收敛过程是确保有限元分析结果准确可靠的关键步骤。通过深入理解这些概念，并结合工程实践经验，可以更好地应用有限元分析方法解决工程问题，提高工程设计的效率和准确性。

IMG_256

希望本文能够帮助您更好地理解有限元分析中的关键概念，如果您有任何问题或想要了解相关产品的咨询，可以随时与我们联系。
