伺服伴侣，Profinet转DeviceNet网关,保障伺服驱动与西门子PLC通信

通信伺服伴侣，Profinet转DeviceNet网关通讯保障连接伺服驱动器与西门子S7-1200PLC

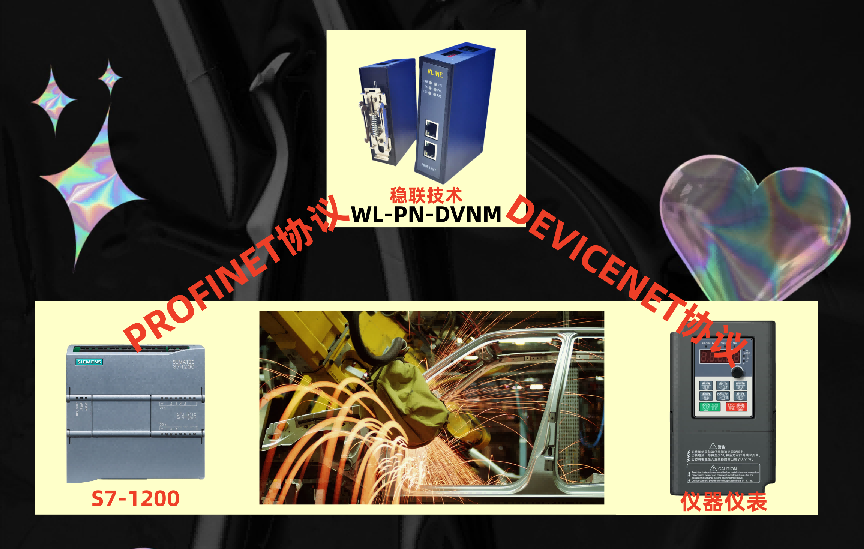

在工业自动化和控制系统中，稳联技术DeviceNet转Profinet网关的应用场景非常广泛，主要是因为DeviceNet和Profinet（WL-PN-DVNM）是两种常用的现场总线协议，各自有不同的应用场合。

自动化生产线控制：在自动化生产中，使用DeviceNet连接传感器和执行器，稳联技术通过Profinet与上层控制系统（如PLC或SCADA）进行数据交换，实现灵活和高效的生产管理。

WL-PN-DVNM

前景

- 自动化程度提升，推动智能制造。

- 持续降低人力成本，提高生产效率。

卡点

- 不同设备间的兼容性与互联互通问题。

- 数据集成与实时监控的复杂性。

使用方案

- 使用DeviceNet连接各类传感器与执行器，Profinet则用于上下位机的通讯。通过网关将数据实时传输，实现统一监控和管理。

一、Profinet从站与S7-1200PLC的博图组态步骤

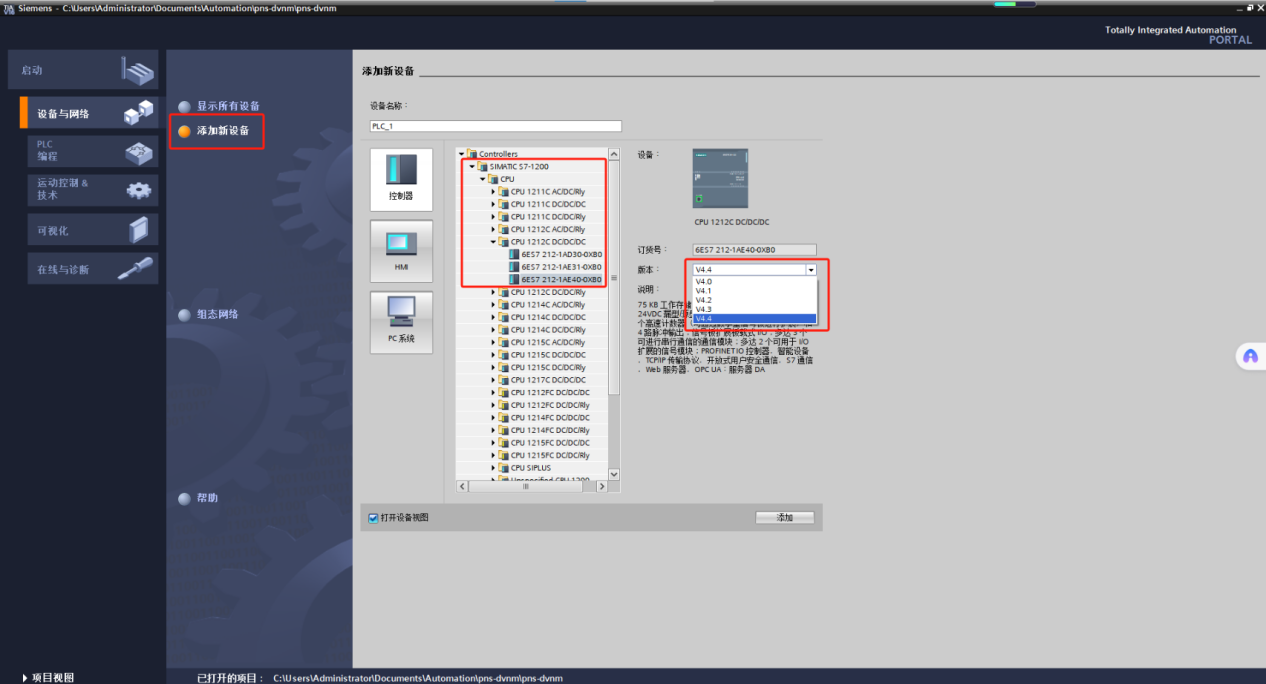

项目创建与硬件添加：开启TIAPortal（博图）软件，新建项目并命名为“Servo-Control-System”，选择对应S7-1200PLC型号（如1214CDC/DC/DC），添加至项目硬件组态界面。

网关GSD文件导入：在硬件目录中右键“其他现场设备”，选择“添加新设备”，通过“导入GSD文件”功能导入网关的Profinet从站GSDML文件，完成网关设备添加并分配唯一IP地址。

42994ce8f7e0c59ab5be2bd94ccefbf8

3804625242aa5e0f539c2cd3422369a9

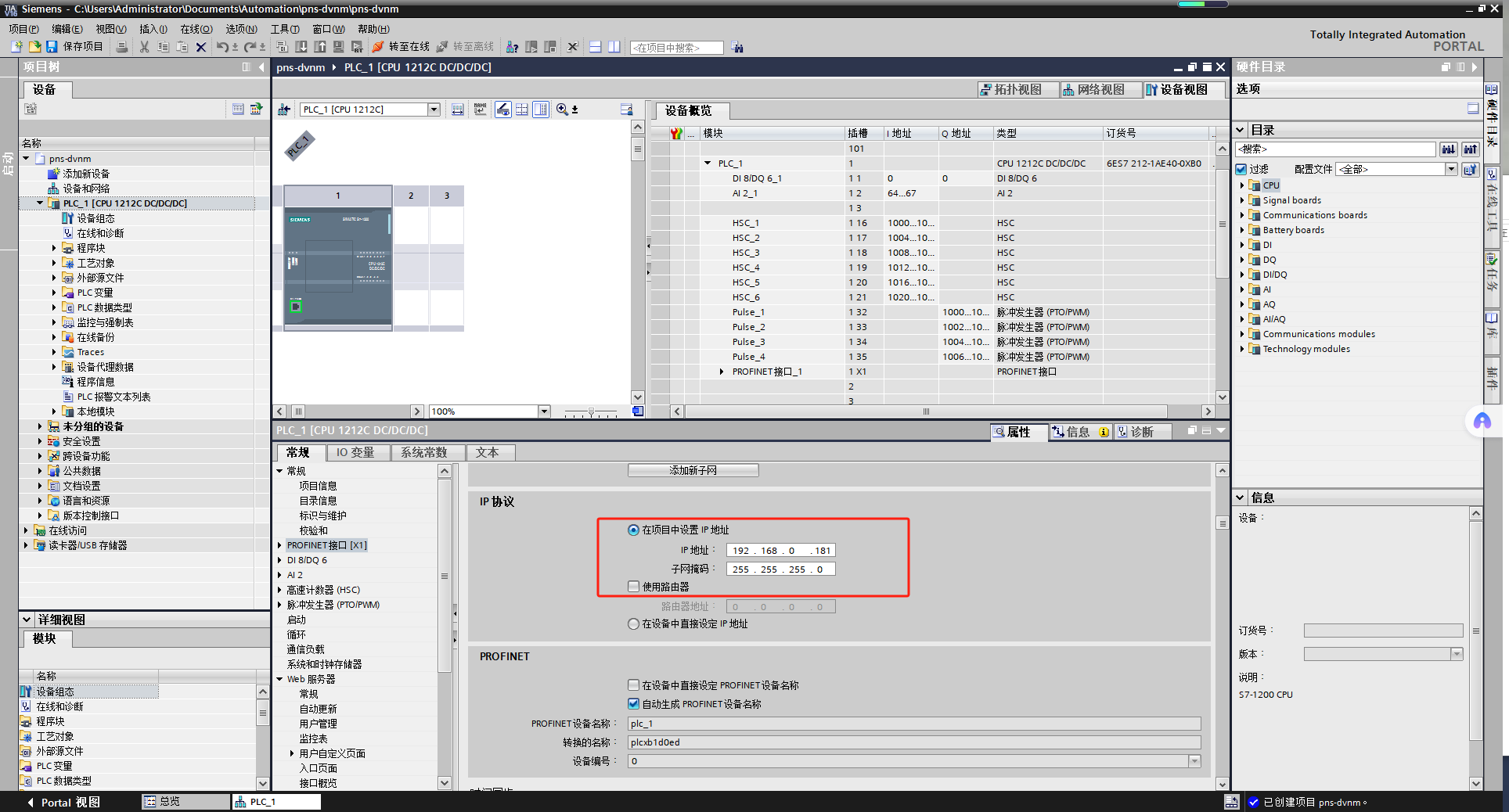

网络拓扑配置：将网关拖拽至Profinet网络中，与S7-1200PLC的Profinet接口建立逻辑连接，设置子网掩码（如），确保二者网络参数处于同一网段。

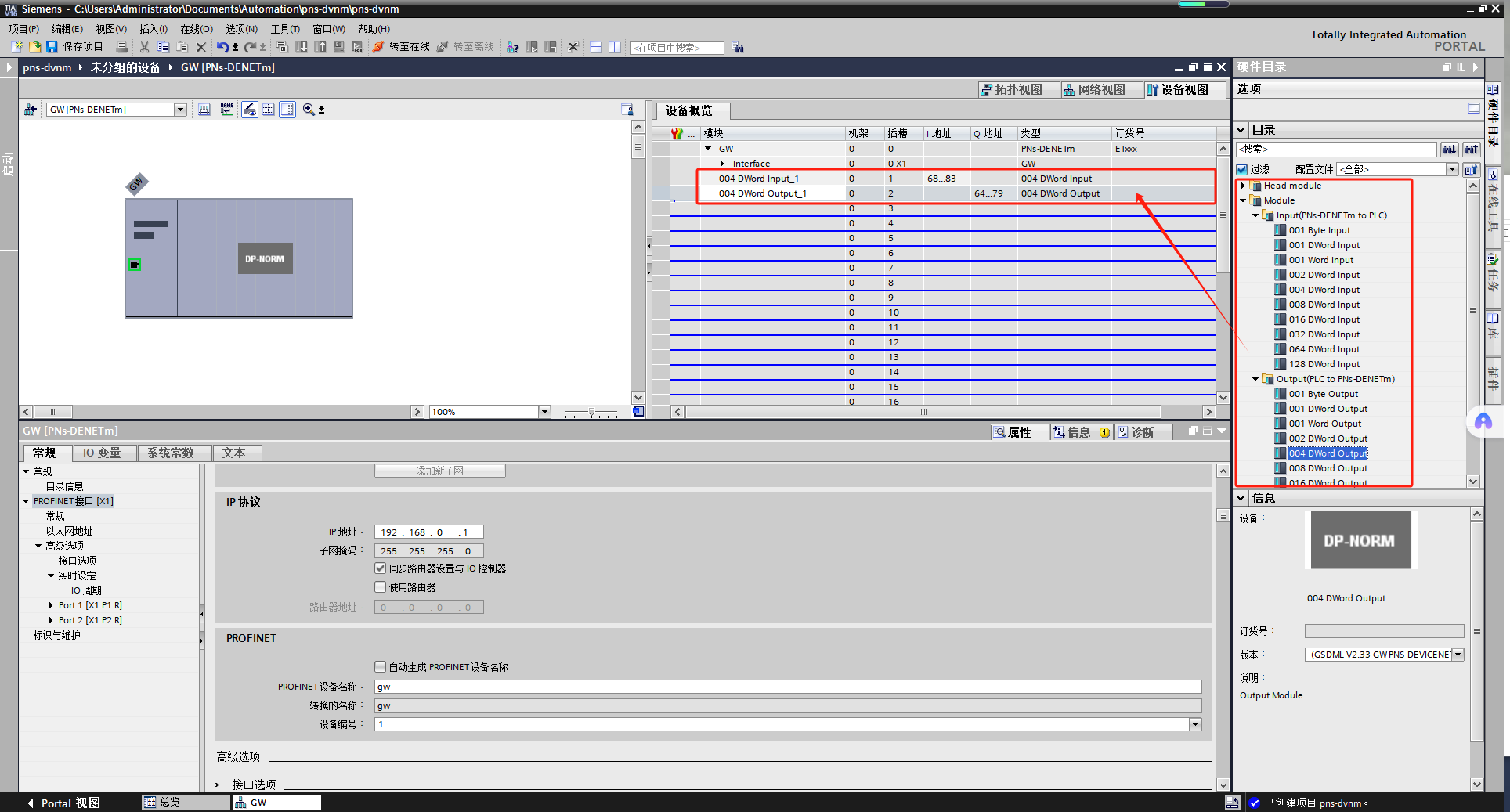

I/O地址映射：双击网关设备，进入“属性-输入/输出”界面，根据伺服驱动器的信号需求（如位置指令、使能信号、速度反馈等），配置Profinet从站的输入字节（Input）和输出字节（Output）地址，例如分配输出地址PIW256-PIW260用于发送控制指令，输入地址QW64-QW79用于接收状态反馈。

1bc633f8037c0d7a1a7564df7fff95ca

组态下载与激活：编译项目无误后，通过以太网连接PLC，将硬件组态和网络配置下载至PLC，重启PLC使组态生效。

二、关于网关配套配置软件的DeviceNet主站参数配置方法

软件连接与设备扫描：安装网关配置软件，通过以太网连接网关与电脑，开启软件后点击“设备扫描”，选择对应通信端口，搜索并连接网关设备。

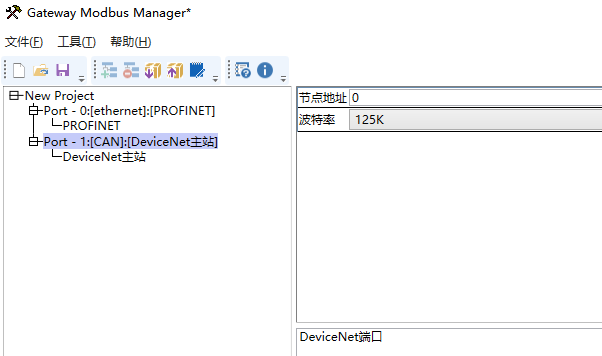

DeviceNet网络参数设置：进入“DeviceNet主站配置”界面，设置网络波特率（如500kbps，需与伺服驱动器一致）、主站MACID（默认0，可按需修改），启用“自动从站检测”功能。

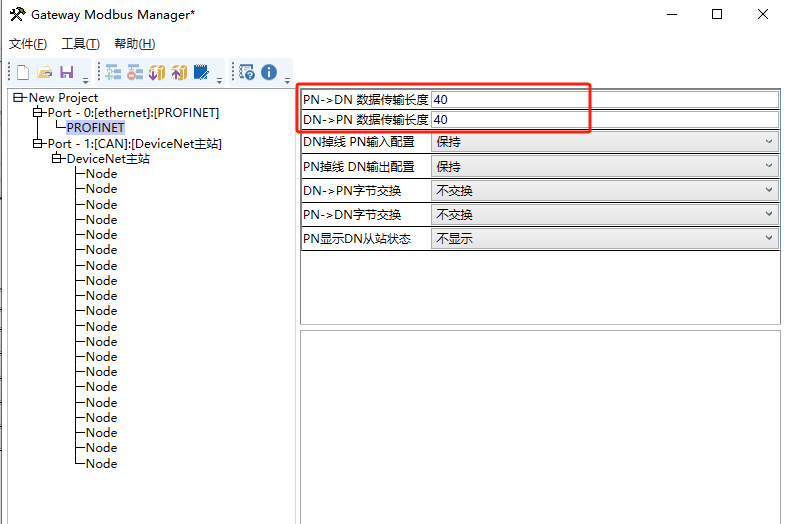

从站设备添加与映射：扫描DeviceNet网络中的伺服驱动器（如松下MSD系列），将其添加至主站设备列表，分配从站节点地址（如1-63）。在“I/O映射”界面，将伺服驱动器的控制信号（如正转、反转、急停）映射至网关输出寄存器，状态信号（如运行、故障、定位完成）映射至网关输入寄存器，确保映射地址与博图组态的I/O地址一一对应。

0b577e4cda3655b222ef05269d6941f0

参数下发与保存：配置完成后点击“参数下发”，将配置文件写入网关Flash，点击“保存配置”备份参数，避免断电丢失，最后重启网关使配置生效。

三、客户视角总结

该方案通过网关实现了DeviceNet伺服驱动器与S7-1200PLC的无缝对接，无需更换现有设备即可升级控制系统。博图组态步骤清晰，无需复杂编程，设备调试效率提升40%；DeviceNet主站配置软件操作直观，参数映射灵活，可快速适配不同型号伺服驱动器。实际使用中，系统响应延迟低于10ms，定位精度满足生产需求，设备故障率降低30%，同时减少了备件库存和维护成本，为生产线稳定运行提供了可靠保障。
