hysAnalyser --- 逐包分析使用说明(增加PID过滤)

摘要

本文简要介绍 hysAnalyser 逐包分析的使用方法，并提供了图示说明。

注释：本文是 hysAnalyser --- 逐包分析MPEG-TS的功能说明 优化补充和完善。

现将 hysAnalyser 新版本(v1.2.002)发布给网友使用。使用过程中，若遇到问题请您通过 Github官方地址 https://github.com/zymill/hysAnalyser 提issue！

工具概述

hysAnalyser 是一款专业 MPEG-TS 数据分析工具，定位于

1）音视频开发和测试人员：和MEPG-TS有关开发、调试、测试辅助；

2）和MPEG-TS相关业务系统的运维人员：如数字电视、OTT、互联网流媒体等领域，协助用户跟踪和分析查错和定位TS数据、DVB业务数据表问题，并且还可以支持定制化的MPEG-TS素材制作和转存。

关于它的完整介绍，作者写过综述，有兴趣的可以访问如下地址（包含授权注册说明）：

知乎：hysAnalyser v1.2.002版本发布

腾讯云：TS流分析专栏 https://cloud.tencent.com/developer/column/105278

一、逐包分析功能介绍

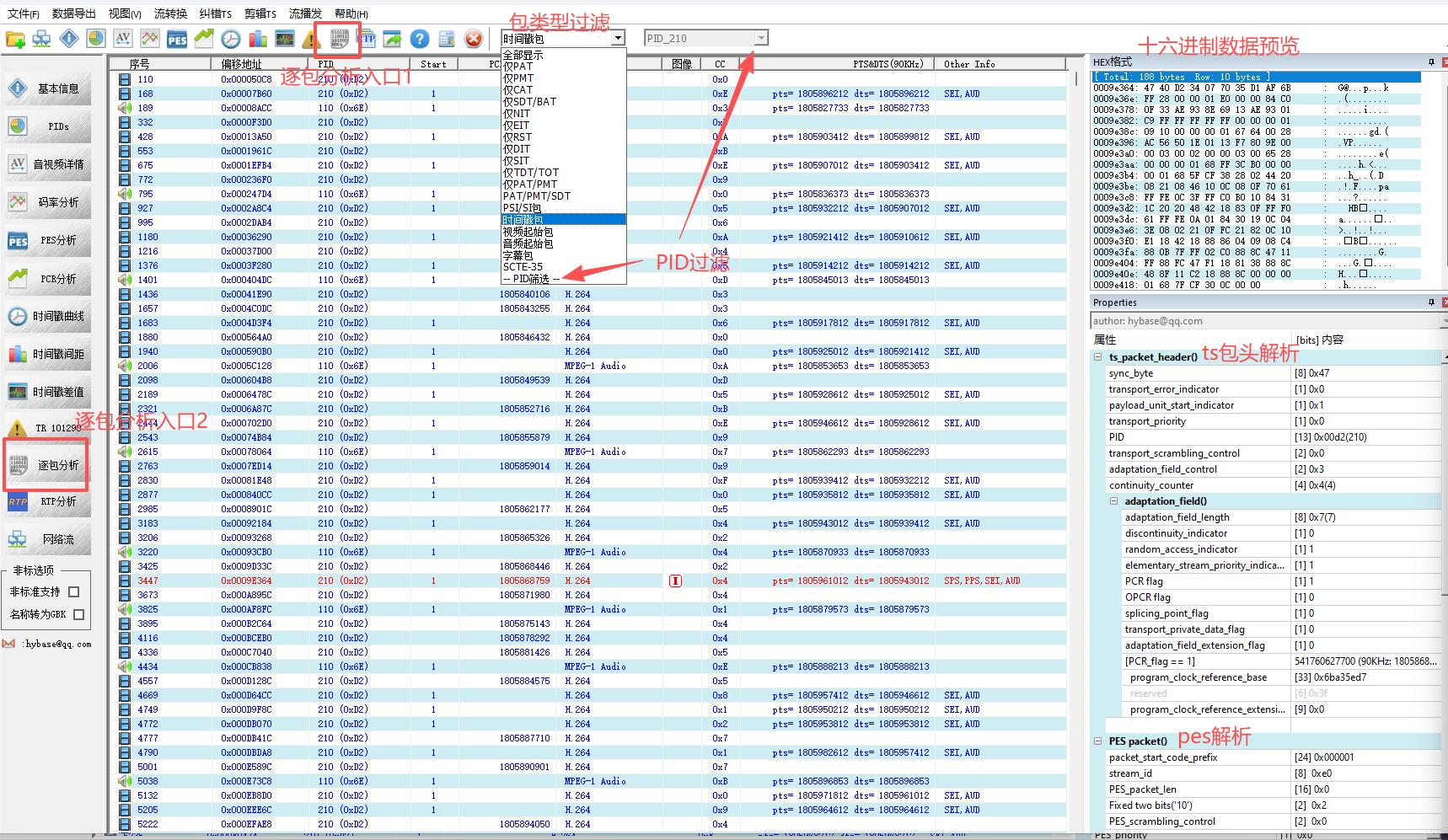

hysAnalyser 在任务分析完成后，可以通过两个入口进入逐包分析，如第一副图所示。

逐包分析主要包括以下功能

1.TS包列表：序号，偏移地址，PID，起始标识，包类型，时间戳（PCR，PTS，DTS），图像类型（标识I、B、P）等

2.视频附加信息：视频Nal unit标识VPS/SPS/PPS/SEI等

3.PSI/SI附加信息：PAT/PMT/SDT/BAT等section 版本号，关注观察版本变化

4.数据预览：包数据的十六进制格式预览

5.解析结果1：TS 4个字节的包头解析

6.解析结果2：TS包头的调整字段解析

7.解析结果3：PAT/PMT/SDT/BAT/NIT/EIT/RST/TDT/TOT/DIT/SIT等常用数据表的解析及呈现

8.解析结果4：PES包头部数据的解析结果

二、主界面及操作指引

2.1.操作指引

数据过滤方法一：通过下拉框选对应包类型，可以独立显示目标数据。

数据过滤方法二：通过PID筛选；

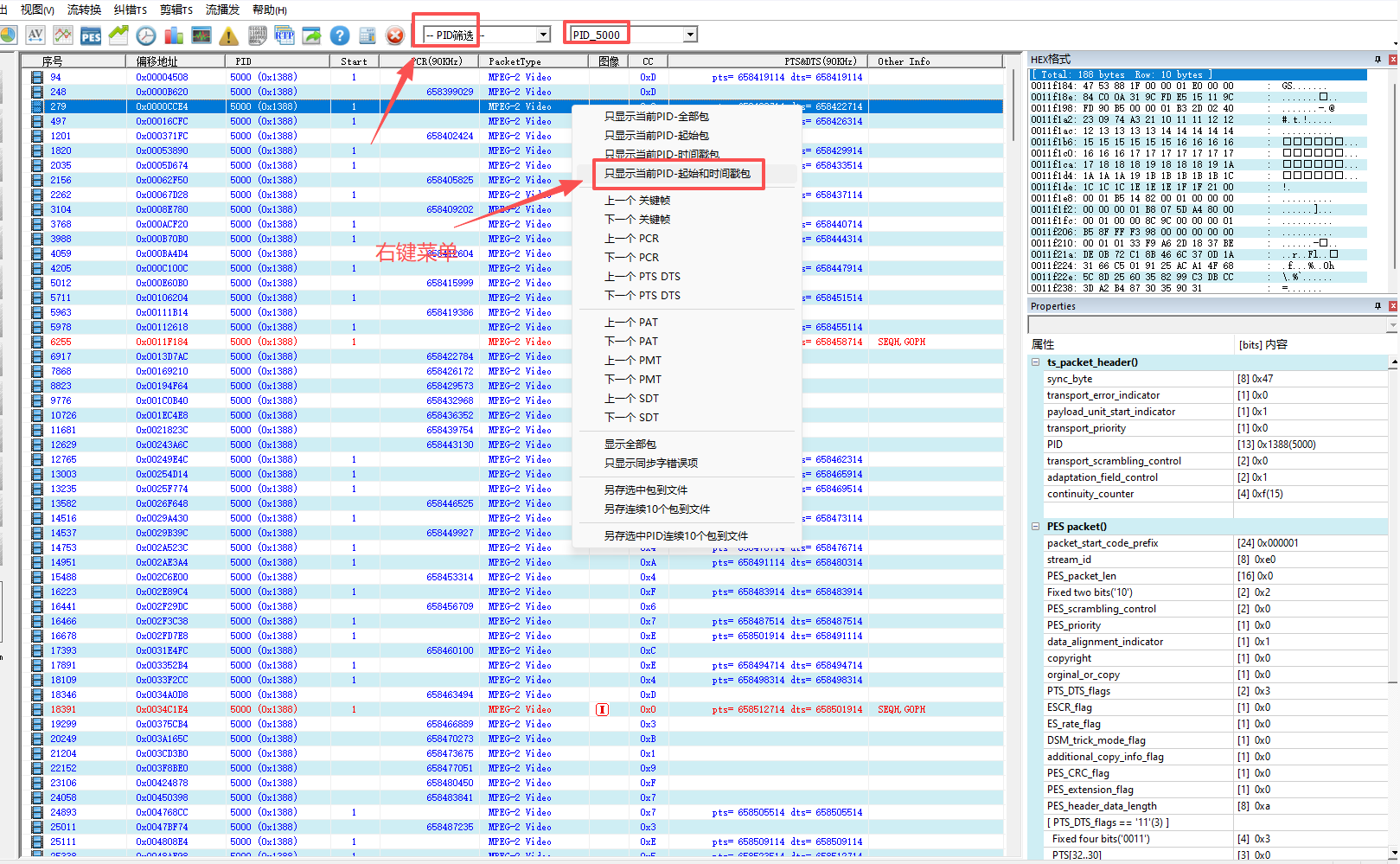

2.2.鼠标右键菜单功能

主要用于

1. 显示选定PID
2. 快速定位附近关联数据（包括：相邻PAT，相邻PMT，相邻SDT，相邻PCR，相邻PTS、DTS，相邻关键帧）
3. 同步字错误列表
4. 数据另存文件，方便记录和备份目标数据。方便单独分析和存档。

2.3 详细案例

这里不重复介绍。感兴趣的网友，请参考文章

hysAnalyser --- 逐包分析MPEG-TS的功能说明
