好友关系，百亿关系链，架构要如何设计？（第110讲，答粉丝提问，万字收藏）

《架构师之路：架构设计中的100个知识点》

110.关系链架构设计

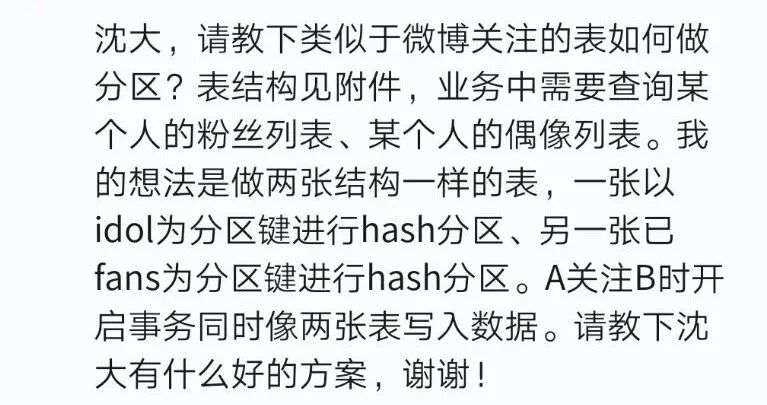

继续答星球粉丝提问，大数据量，高并发量，好友关系链、粉丝关系链要如何设计？

什么是关系链业务？

关系链主要分为两类，弱好友关系与强好友关系，两类都有典型的互联网产品应用。

弱好友关系的建立，不需要双方彼此同意：

1. 用户A关注用户B，不需要用户B同意，此时用户A与用户B为弱好友关系，对A而言，暂且理解为“关注”；

2. 用户B关注用户A，也不需要用户A同意，此时用户A与用户B也为弱好友关系，对A而言，暂且理解为“粉丝”；

idol与fans这类微博粉丝关系链，是一个典型的弱好友关系应用。

强好友关系的建立，需要好友关系双方彼此同意：

用户A请求添加用户B为好友，用户B同意，此时用户A与用户B则互为强好友关系，即A是B的好友，B也是A的好友。

QQ好友关系链，是一个典型的强好友关系应用。


好友中心是一个典型的多对多业务：

1. 一个用户可以添加多个好友；

2. 也可以被多个好友添加；

其典型架构为：


1. friend-service：好友中心服务，对调用者提供友好的RPC接口；

2. db：对好友数据进行存储；

弱好友关系，存储层应该如何实现？

通过弱好友关系业务分析，很容易了解到，其核心元数据为：

1. guanzhu(uid, guanzhu_uid);

2. fensi(uid, fensi_uid);

其中：

1. guanzhu表，用户记录uid所有关注用户guanzhu_uid;

2. fensi表，用来记录uid所有粉丝用户fensi_uid;

需要强调的是，一条弱关系的产生，会产生两条记录，一条关注记录，一条粉丝记录。

例如：用户A(uid=1)关注了用户B(uid=2)，A多关注了一个用户，B多了一个粉丝，于是：

1. guanzhu表要插入{1, 2}这一条记录，1关注了2;

2. fensi表要插入{2, 1}这一条记录，2粉了1;

如何查询一个用户关注了谁？

回答：在guanzhu的uid上建立索引：

select * from guanzhu where uid=1;

即可得到结果，1关注了2。

如何查询一个用户粉了谁？

回答：在fensi的uid上建立索引：

select * from fensi where uid=2;

即可得到结果，2粉了1。

强好友关系，存储层应该如何实现？

方案一

通过强好友关系业务分析，很容易了解到，其核心元数据为：

friend(uid1, uid2);

其中：

1. uid1，强好友关系中一方的uid;

2. uid2，强好友关系中另一方的uid;

uid=1的用户添加了uid=2的用户，双方都同意加彼此为好友，这个强好友关系，在数据库中应该插入记录{1, 2}还是记录{2,1}呢？

回答：都可以。为了避免歧义，可以人为约定，插入记录时uid1的值必须小于uid2。

例如：有uid=1,2,3三个用户，他们互为强好友关系，那边数据库中可能是这样的三条记录

{1, 2}

{2, 3}

{1, 3}

如何查询一个用户的好友呢？

回答：假设要查询uid=2的所有好友，只需在uid1和uid2上建立索引，然后：

select * from friend where uid1=2

union

select * from friend where uid2=2

即可得到结果。

方案二

强好友关系是弱好友关系的一个特例，A和B必须互为关注关系（也可以说，同时互为粉丝关系），即也可以使用关注表和粉丝表来实现：

1. guanzhu(uid, guanzhu_uid);

2. fensi(uid, fensi_uid);

例如：用户A(uid=1)和用户B(uid=2)为强好友关系，即相互关注：

用户A(uid=1)关注了用户B(uid=2)，A多关注了一个用户，B多了一个粉丝，于是：

1. guanzhu表要插入{1, 2}这一条记录;

2. fensi表要插入{2, 1}这一条记录;

同时，用户B(uid=2)也关注了用户A(uid=1)，B多关注了一个用户，A多了一个粉丝，于是：

1. guanzhu表要插入{2, 1}这一条记录;

2. fensi表要插入{1, 2}这一条记录;

两种实现，各有什么优缺点？

对于强好友关系的两类实现：

1. friend(uid1, uid2)表;

2. 数据冗余guanzhu表与fensi表（后文称正表T1与反表T2）;

在数据量小时，看似无差异，但数据量大时，数据冗余的优势就体现出来了：

1. friend表，数据量大时，如果使用uid1来分库，那么uid2上的查询就需要遍历多库；

2. 正表T1与反表T2通过数据冗余来实现好友关系，{1,2}{2,1}分别存在于两表中，故两个表都使用uid来分库，均只需要进行一次查询，就能找到对应的关注与粉丝，而不需要多个库扫描；

画外音：假如有10亿关系链，必须水平切分。

数据冗余，是多对多关系，在数据量大时，数据水平切分的常用实践。

如何进行数据冗余？

接下来的问题转化为，好友中心服务如何来进行数据冗余，常见有三种方法。

方法一：服务同步冗余。


顾名思义，由好友中心服务同步写冗余数据，如上图1-4流程：

1. 业务方调用服务，新增数据；

2. 服务先插入T1数据；

3. 服务再插入T2数据；

4. 服务返回业务方新增数据成功；

优点：

1. 不复杂，服务层由单次写，变两次写；

2. 数据一致性相对较高（因为双写成功才返回）；

缺点：

1. 请求的处理时间增加（要插入次，时间加倍）；

2. 数据仍可能不一致，例如第二步写入T1完成后服务重启，则数据不会写入T2；

如果系统对处理时间比较敏感，引出常用的第二种方案。

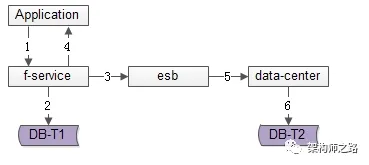

方法二：服务异步冗余。


数据的双写并不再由好友中心服务来完成，服务层异步发出一个消息，通过消息总线发送给一个专门的数据复制服务来写入冗余数据，如上图1-6流程：

1. 业务方调用服务，新增数据；

2. 服务先插入T1数据；

3. 服务向消息总线发送一个异步消息（发出即可，不用等返回，通常很快就能完成）；

4. 服务返回业务方新增数据成功；

5. 消息总线将消息投递给数据同步中心；

6. 数据同步中心插入T2数据；

优点：请求处理时间短（只插入1次）。

缺点：

1. 系统的复杂性增加了，多引入了一个组件（消息总线）和一个服务（专用的数据复制服务）；

2. 因为返回业务线数据插入成功时，数据还不一定插入到T2中，因此数据有一个不一致时间窗口（这个窗口很短，最终是一致的）；

3. 在消息总线丢失消息时，冗余表数据会不一致；

如果想解除“数据冗余”对系统的耦合，引出常用的第三种方案。

方法三：线下异步冗余。


数据的双写不再由好友中心服务来完成，而是由线下的一个服务或者任务来完成，如上图1-6流程：

1. 业务方调用服务，新增数据；

2. 服务先插入T1数据；

3. 服务返回业务方新增数据成功；

4. 数据会被写入到数据库的log中；

5. 线下服务或者任务读取数据库的log；

6. 线下服务或者任务插入T2数据；

优点：

1. 数据双写与业务完全解耦；

2. 请求处理时间短（只插入1次）；

缺点：

1. 返回业务线数据插入成功时，数据还不一定插入到T2中，因此数据有一个不一致时间窗口（这个窗口很短，最终是一致的）；

2. 数据的一致性依赖于线下服务或者任务的可靠性；

上述三种方案各有优缺点，可以结合实际情况选取。

数据冗余固然能够解决多对多关系的数据库水平切分问题，但又带来了新的问题，如何保证正表T1与反表T2的数据一致性呢？

从上面的讨论可以看到，不管哪种方案，因为两步操作不能保证原子性，总有出现数据不一致的可能，高吞吐分布式事务是业内尚未解决的难题，此时的架构优化方向：最终一致性。并不是完全保证数据的实时一致，而是尽早的发现不一致，并修复不一致。

最终一致性，是高吞吐互联网业务一致性的常用实践。更具体的，保证数据最终一致性的常见方案有三种。

方法一：线下扫描正反冗余表全部数据。


如上图所示，线下启动一个离线的扫描工具，不停的比对正表T1和反表T2，如果发现数据不一致，就进行补偿修复。

优点：

1. 比较简单，开发代价小；

2. 线上服务无需修改，修复工具与线上服务解耦；

缺点：

1. 扫描效率低，会扫描大量的“已经能够保证一致”的数据；

2. 由于扫描的数据量大，扫描一轮的时间比较长，即数据如果不一致，不一致的时间窗口比较长；

有没有只扫描“可能存在不一致可能性”的数据，而不是每次扫描全部数据，以提高效率的优化方法呢？

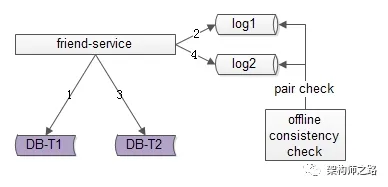

方法二：线下扫描增量数据。


每次只扫描增量的日志数据，就能够极大提高效率，缩短数据不一致的时间窗口，如上图1-4流程所示：

1. 写入正表T1；

2. 第一步成功后，写入日志log1；

3. 写入反表T2；

4. 第二步成功后，写入日志log2；

当然，我们还是需要一个离线的扫描工具，不停地比对日志log1和日志log2，如果发现数据不一致，就进行补偿修复。

优点：

1. 虽比方法一复杂，但仍然是比较简单的；

2. 数据扫描效率高，只扫描增量数据；

缺点：

1. 线上服务略有修改（代价不高，多写了2条日志）；

2. 虽然比方法一更实时，但时效性还是不高，不一致窗口取决于扫描的周期；

有没有实时检测一致性并进行修复的方法呢？

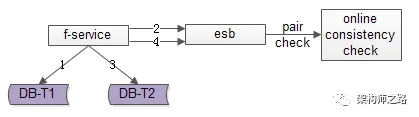

方法三：实时线上“消息对”检测


这次不是写日志了，而是向消息总线发送消息，如上图1-4流程所示：

1. 写入正表T1；

2. 第一步成功后，发送消息msg1；

3. 写入反表T2；

4. 第二步成功后，发送消息msg2；

这次不是需要一个周期扫描的离线工具了，而是一个实时订阅消息的服务不停的收消息。

假设正常情况下，msg1和msg2的接收时间应该在3s以内，如果检测服务在收到msg1后没有收到msg2，就尝试检测数据的一致性，不一致时进行补偿修复。

优点：效率高，实时性高。

缺点：

1. 方案比较复杂，上线引入了消息总线这个组件；

2. 线下多了一个订阅总线的检测服务；

however，技术方案本身就是一个投入产出比的折衷，可以根据业务对一致性的需求程度决定使用哪一种方法。

总结

1. 关系链业务是一个典型的多对多关系，又分为强好友与弱好友；

2. 数据冗余是一个常见的多对多业务数据水平切分实践；

3. 冗余数据的常见方案有三种：

（1）服务同步冗余；

（2）服务异步冗余；

（3）线下异步冗余；

4. 数据冗余会带来一致性问题，高吞吐互联网业务，要想完全保证事务一致性很难，常见的实践是最终一致性。

5. 最终一致性的常见实践是，尽快找到不一致，并修复数据，常见方案有三种：

（1）线下全量扫描法；

（2）线下增量扫描法；

（3）线上实时检测法；

百亿关系链架构设计要点，你学废了吗？

知其然，知其所以然。

思路比结论更重要。

==全文完==
