基于安路DR1M90 FPSoC 的Linux 系统全流程开发指南（1）

前 言

本文档由创龙科技研发，专为安路飞龙 DR1M90 FPSoC 产品打造，聚焦 Linux 系统全流程开发需求。

开发环境

Windows开发环境：Windows10 64bit

Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit

LinuxSDK开发包：LinuxSDK-[版本号]（基于SDK_2025.1）

交叉编译工具链：

应用开发：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu

U-Boot、内核开发：gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu

评估板系统版本：U-Boot-2021.01、Linux-6.1.111、Buildroot-2022.02

备注：本文基于8GByte eMMC、1GByte DDR3配置核心板进行演示。

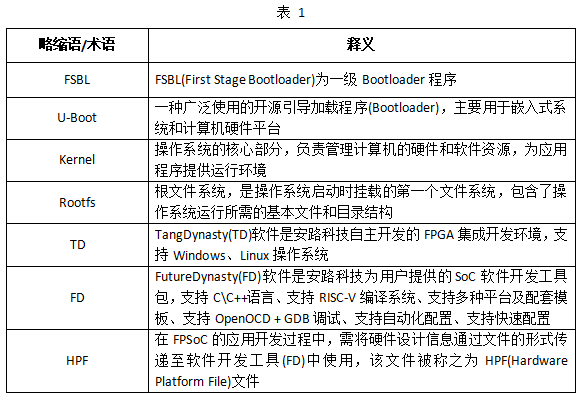

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

注意事项

（1）进行本文档操作前，请先按照《开发环境搭建》文档，安装VMware虚拟机与Ubuntu、LinuxSDK、SecureCRT串口调试终端、TD、FD等相关软件。

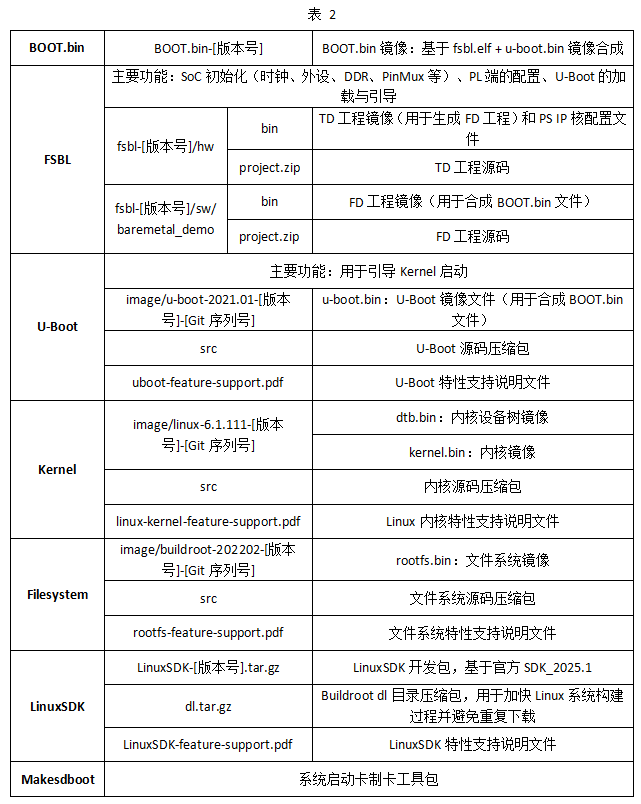

（2）Linux系统相关软件包位于产品资料“4-软件资料\Linux\”目录下，具体如下表。

备注：我司推荐使用最新版本的LinuxSDK，亦可根据“4-软件资料\Linux\LinuxSDK\LinuxSDK-feature-support.pdf”的变更说明，自行替换对应模块(如device/rockchip)至旧版本LinuxSDK进行更新。

LinuxSDK配置与编译

请先参考《开发环境搭建》文档正确安装LinuxSDK和依赖软件，再执行以下步骤。

配置编译选项

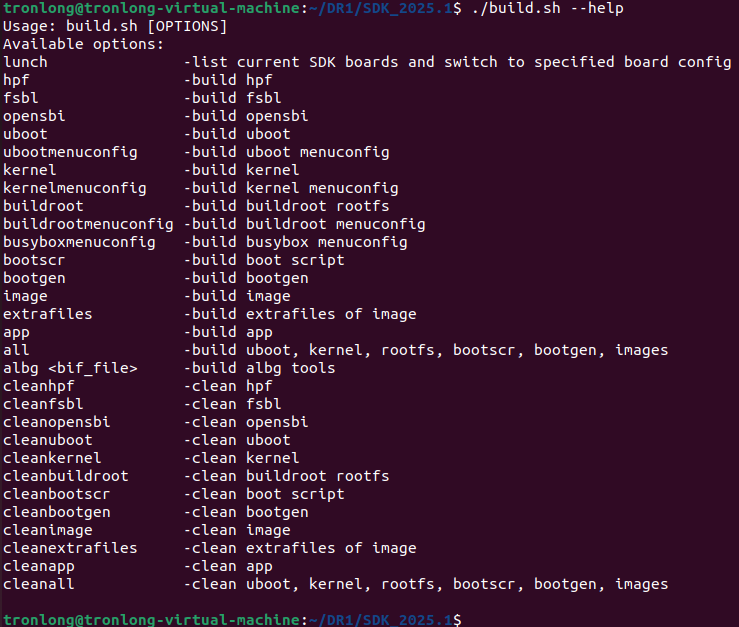

进入LinuxSDK源码目录,执行如下命令，查看build.sh功能。

Host# ./build.sh --help

图 1

执行如下命令，配置LinuxSDK编译选项。芯片型号选择"1.anlogic_dr1m90"，评估板型号选择"18.tldr1-evm"。

Host# source ./envsetup.sh

Host# ./build.sh lunch

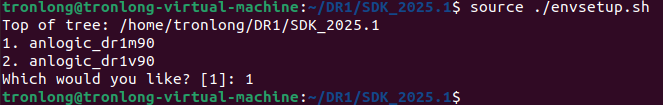

图 2

图 3

配置交叉编译工具链

进入LinuxSDK源码的toolchains目录下，运行setup.sh脚本安装交叉编译工具链。

Host# cd toolchains/

Host# chmod 777 setup.sh

Host# ./setup.sh

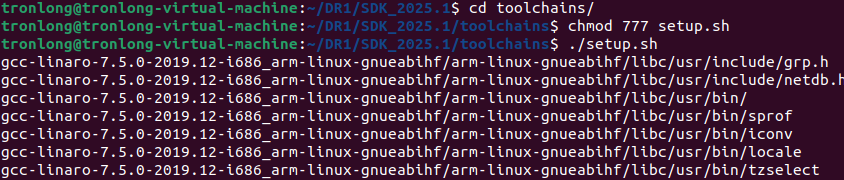

图 4

图 5

配置编译设备树文件

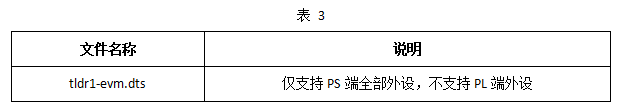

我司提供的设备树文件位于LinuxSDK源码"linux/arch/arm64/boot/dts/anlogic"目录，具体说明如下表。

评估板使用的设备树文件存在多级的依赖关系，具体如下表所示。表中的下一级设备树文件，被上一级设备树文件所引用。

LinuxSDK默认编译的设备树文件为tldr1-evm.dts，如需修改其他设备树，请参考如下步骤修改。

本次操作以修改为编译anlogic-dr1m90-ad101-v20.dts设备树进行演示，其他设备树修改方法同理。

进入LinuxSDK源码目录执行如下命令，修改"device/.BoardConfig.mk"文件。

Host# vim device/.BoardConfig.mk

图 6

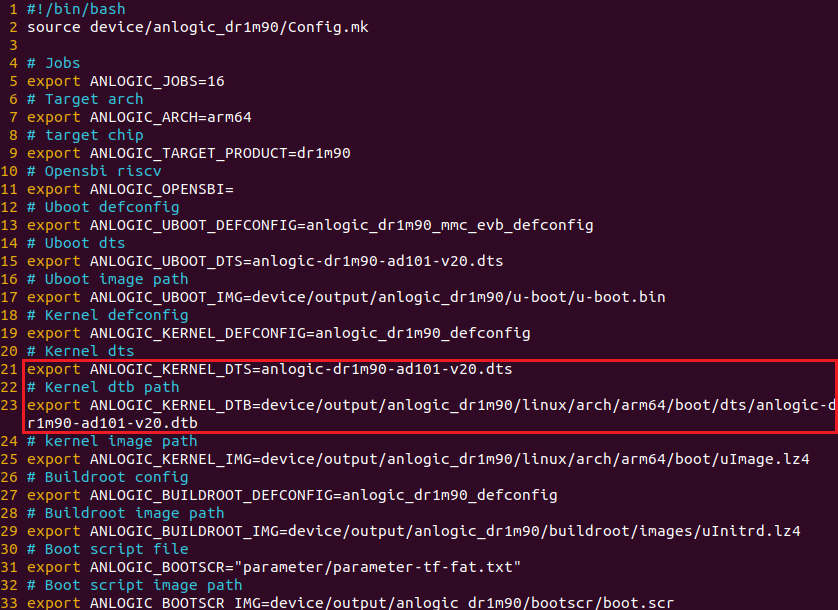

修改内容如下：

export ANLOGIC_KERNEL_DTS=anlogic-dr1m90-ad101-v20.dts //将"tldr1-evm.dts"修改为"anlogic-dr1m90-ad101-v20.dts"

export ANLOGIC_KERNEL_DTB=device/output/anlogic_dr1m90/linux/arch/arm64/boot/dts/anlogic-dr1m90-ad101-v20.dtb //将"tldr1-evm.dtb"修改为"anlogic-dr1m90-ad101-v20.dtb"

图 7

配置内核选项

我司默认配置的是Linux内核（推荐使用）。如需修改内核编译选项配置，请继续执行"./build.sh kernelmenuconfig"命令打开图形配置界面。如无需修改内核编译选项配置，可跳过此步骤。

menuconfig是一套图形化的配置工具，需要ncurses库支持。ncurses库提供了一系列的API函数供调用者生成基于文本的图形界面，因此需要先执行如下命令通过网络安装ncurses库。

Host# sudo apt-get install libncurses-dev

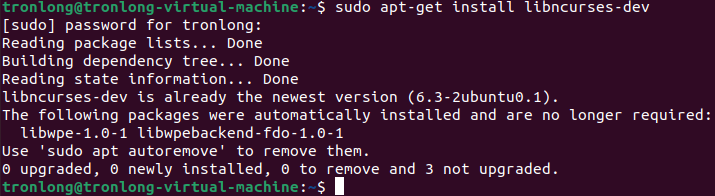

图 8

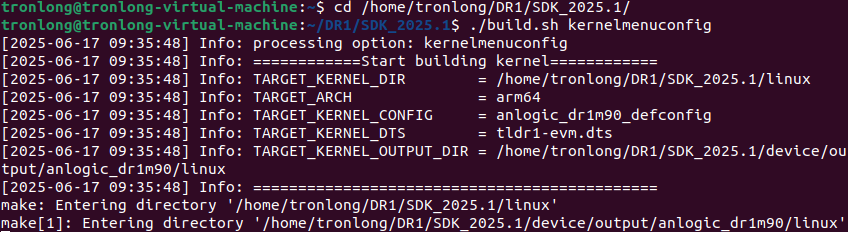

ncurses库安装完成后，执行如下命令打开图形配置界面。

Host# cd /home/tronlong/DR1/SDK_2025.1/

Host# ./build.sh kernelmenuconfig

图 9

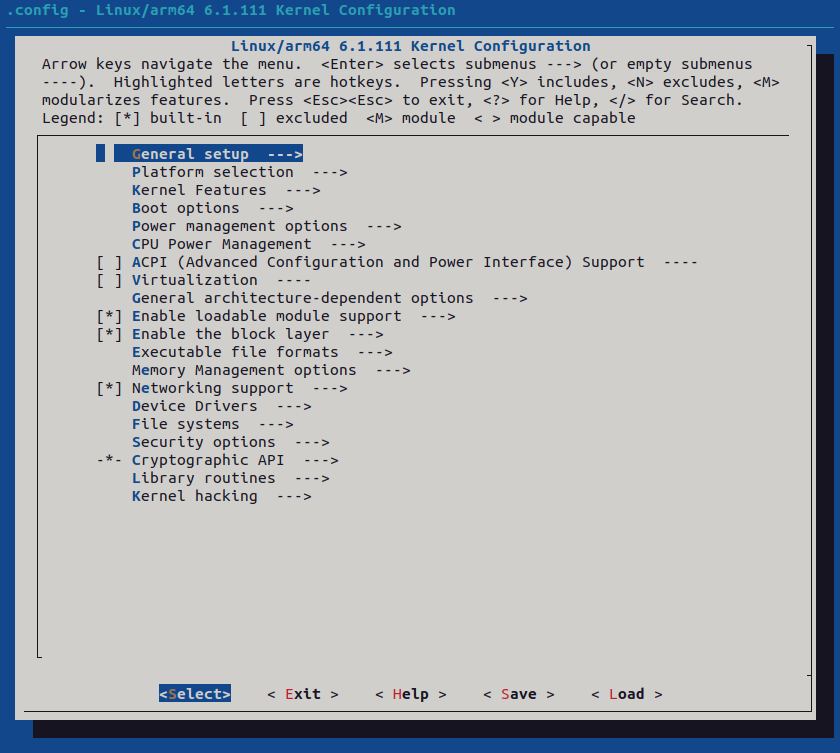

图 10

可通过键盘的方向键选中对应菜单栏。在<Select>被选中的情况下，可按Enter键进入子菜单。菜单选项中蓝色高亮的字母代表此菜单选项的快捷键，可在键盘上按下对应的字母快速选中对应的菜单选项。

每个菜单选项前的括号内容表示当前菜单选项的配置状态。选中对应的菜单选项后，按下Y键，会将相应的选项配置编译到内核中，同时菜单选项前面变为< * >。按下N键，不会将相应的选项配置编译到内核中。按下M键，会将相应的选项配置编译为内核模块，菜单选项前面变为< M >。如需搜索，可按下/键打开搜索框，然后输入要搜索的内容。

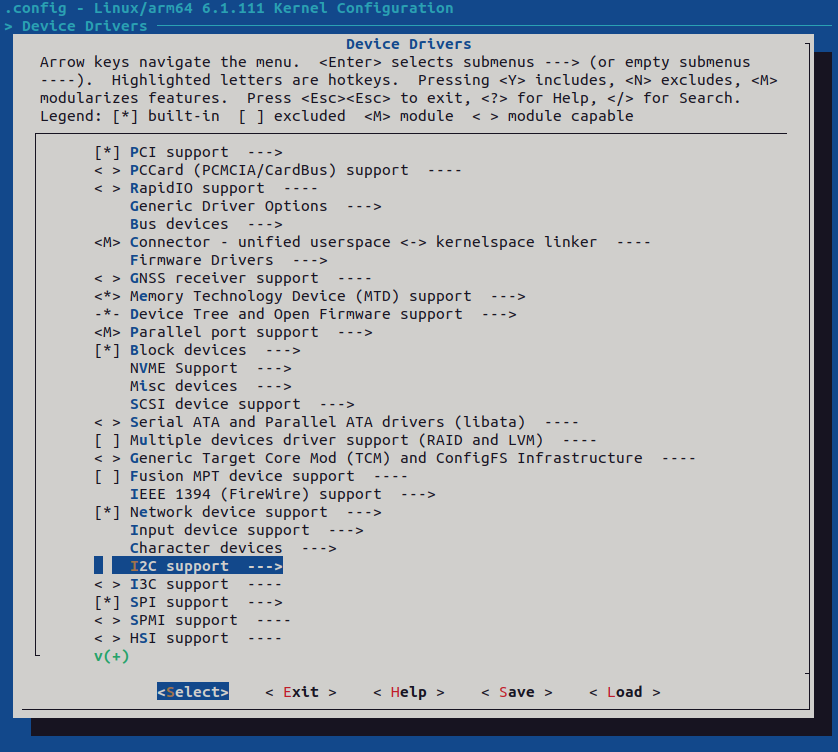

图 11

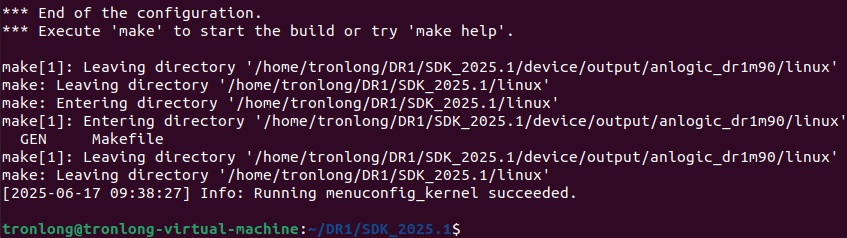

配置完毕后，选中<Save>，按Enter键保存配置选项。然后选中<Exit>，按Enter键退出。

图 12

配置Buildroot

如需修改Buildroot配置，请执行如下命令打开Buildroot配置界面。若无需修改Buildroot配置，可跳过此步骤。

Host# cd /home/tronlong/DR1/SDK_2025.1/

Host# ./build.sh buildrootmenuconfig

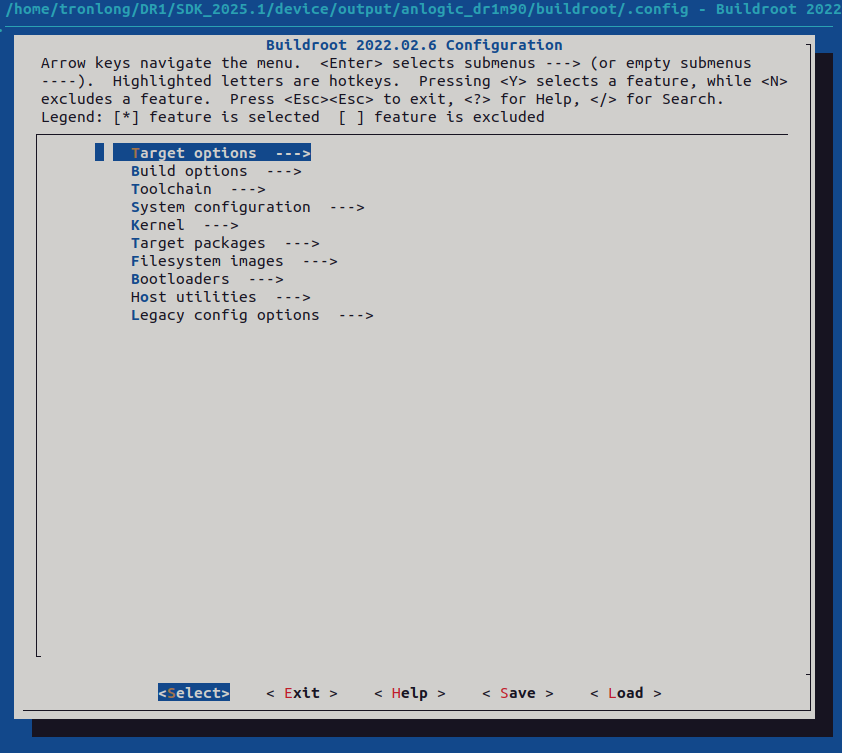

图 13

图 14

可通过键盘的方向键选中对应菜单栏。在<Select>被选中的情况下，可按Enter键进入子菜单。菜单选项中蓝色高亮的字母代表此菜单选项的快捷键，可在键盘上按下对应的字母快速选中对应的菜单选项。

每个菜单选项前的括号内容表示当前菜单选项的配置状态。选中对应的菜单选项后，按下Y键，会将相应的选项配置编译到Buildroot中，同时菜单选项前面变为< * >。按下N键，不会将相应的选项配置编译到Buildroot中。如需搜索，可按下/键打开搜索框，然后输入要搜索的内容。

配置完毕后，选中<Save>，按Enter键保存配置选项。然后选中<Exit>，按Enter键退出。

编译LinuxSDK

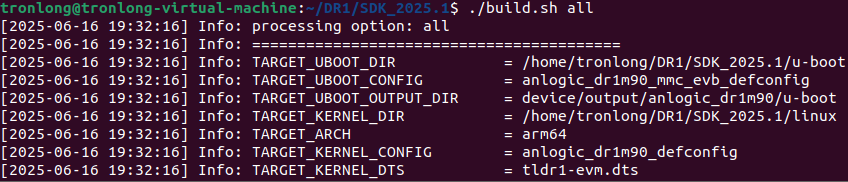

请确保已参照配置编译选项章节配置LinuxSDK编译选项，然后在LinuxSDK的源码目录下执行如下命令，一键编译生成U-Boot、Kernel、Buildroot等镜像，并打包生成Linux系统镜像。

Host# ./build.sh all

图 15

预计耗时约2小时后编译完成，最终在LinuxSDK源码"device/output/anlogic_dr1m90"目录下生成U-Boot、Kernel、Buildroot等镜像如下所示。

图 16

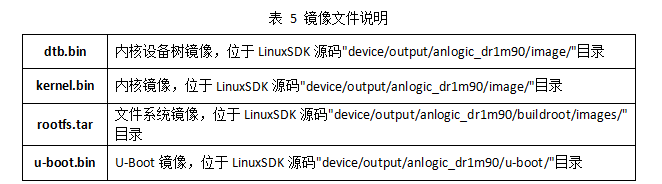

系统组件镜像说明

备注：u-boot.bin需与fsbl.elf文件合成BOOT.bin使用。
