GVHMR技术综述：从单目视频获得人体运动数据

摘要

GVHMR（Gravity-View Human Motion Recovery）是一个从单目视频中获得世界坐标系下人体运动的深度学习系统。该方法发表于SIGGRAPH Asia 2024，通过引入重力-视角坐标系（Gravity-View Coordinates）这一创新性的坐标表示方法，有效解决了从视频中恢复具有物理意义的世界坐标系人体运动这一长期存在的技术挑战。

1. 研究背景与动机

1.1 问题定义

从单目视频中获得人体运动是计算机视觉和图形学领域的核心问题之一。传统方法通常只能恢复相机坐标系（Camera Coordinate）下的人体姿态，而无法直接获得世界坐标系（World Coordinate）下的运动信息。世界坐标系下的运动恢复具有重要的应用价值，包括：

• 动作分析：理解人体在真实空间中的运动模式
• 虚拟现实：将真实人体运动映射到虚拟环境
• 运动捕捉：无需专业设备的低成本动捕方案
• 人机交互：基于真实空间位置的自然交互

1.2 技术挑战

世界坐标系人体运动恢复面临以下主要挑战：

1. 尺度模糊性：从单目图像无法直接推断绝对尺度
2. 重力方向估计：需要准确估计重力方向以建立世界坐标系
3. 相机运动补偿：手持或移动相机需要估计相机运动轨迹
4. 时序一致性：确保序列帧之间的运动连续性和物理合理性

2. 核心技术：重力-视角坐标系

2.1 坐标系定义

GVHMR的核心创新在于引入重力-视角坐标系（GV坐标系）作为中间表示。该坐标系具有以下特点：

• Y轴对齐重力方向：Y轴始终指向重力方向（通常为世界坐标系的-Z方向）
• Z轴对齐相机视角：Z轴与相机光轴方向对齐
• X轴由右手定则确定：X = Y × Z

这种设计使得GV坐标系同时编码了重力信息和相机视角信息，为后续的世界坐标系恢复提供了关键约束。

2.2 坐标系转换

系统实现了从相机坐标系到GV坐标系的转换：

# 核心转换函数（简化表示）
def get_R_c2gv(R_w2c, axis_gravity_in_w=[0, 0, -1]):
    """
    计算从相机坐标系到GV坐标系的旋转矩阵
    Args:
        R_w2c: 世界到相机的旋转矩阵
        axis_gravity_in_w: 世界坐标系中的重力方向
    Returns:
        R_c2gv: 相机到GV的旋转矩阵
    """
    # Y轴 = 重力方向在相机坐标系中的表示
    axis_y_of_gv = R_w2c @ axis_gravity_in_w

    # X轴 = Y轴与相机Z轴的叉积
    axis_x_of_gv = axis_y_of_gv.cross(axis_z_in_c)

    # Z轴 = X轴与Y轴的叉积
    axis_z_of_gv = axis_x_of_gv.cross(axis_y_of_gv)

    # 构建旋转矩阵
    R_gv2c = [axis_x_of_gv, axis_y_of_gv, axis_z_of_gv]
    R_c2gv = R_gv2c.transpose()

    return R_c2gv

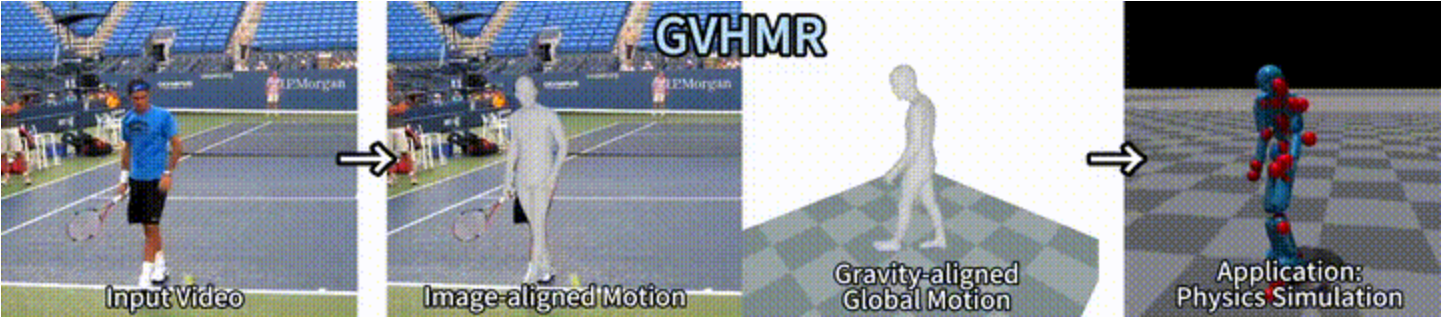

2.3 世界坐标系恢复流程

GVHMR通过以下步骤实现世界坐标系恢复：

1. 相机坐标系预测：网络首先预测相机坐标系下的SMPL参数
2. GV坐标系预测：同时预测GV坐标系下的全局朝向（global_orient_gv）
3. 相机运动估计：通过视觉里程计（Visual Odometry）估计相机角速度
4. 世界坐标系重建：结合GV坐标系预测和相机运动，重建世界坐标系下的运动

3. 系统架构

3.1 整体流程

GVHMR系统采用端到端的深度学习架构，主要包含以下模块：

输入视频
    ↓
预处理模块
    ├─ 人体检测与跟踪（YOLO）
    ├─ 2D姿态估计（ViTPose）
    ├─ 图像特征提取（ViT）
    └─ 视觉里程计（SimpleVO/DPVO）
    ↓
GVHMR Pipeline
    ├─ 条件编码器
    ├─ Transformer编码器（RoPE）
    ├─ SMPL参数解码器
    └─ 后处理模块
    ↓
输出
    ├─ 相机坐标系SMPL参数
    └─ 世界坐标系SMPL参数

3.2 网络架构

3.2.1 Transformer编码器

GVHMR使用基于RoPE（Rotary Position Embedding）的Transformer编码器作为核心网络：

• 输入表示：
  • 2D关键点观测（17个COCO关键点，归一化到-1,1）
  • CLIFF相机参数（从边界框估计）
  • 相机角速度（6维旋转表示）
  • 图像序列特征（1024维ViT特征）
• 网络结构：
  • 12层Transformer编码器
  • 8个注意力头
  • 512维隐藏层
  • 最大序列长度120帧
• 输出：
  • SMPL参数编码（151维）
    • 身体姿态（126维，21个关节×6维旋转）
    • 形状参数（10维）
    • 相机坐标系全局朝向（6维）
    • GV坐标系全局朝向（6维）
    • 局部平移速度（3维）
  • 相机参数预测（3维）
  • 静态关节置信度（6维）

3.2.2 编码-解码器（EnDecoder）

EnDecoder负责SMPL参数的归一化和反归一化：

• 编码：将SMPL参数转换为标准化的潜在表示
• 解码：将网络输出转换回SMPL参数
• 统计归一化：使用训练数据的均值和标准差进行归一化

3.3 损失函数设计

GVHMR采用多任务损失函数，包括：

1. 简单重建损失（Simple Loss）：
   • MSE损失，直接监督SMPL参数的重建
2. 相机坐标系损失（In-Camera Losses）：
   • 根节点对齐的3D关节位置损失（C-MPJPE）
   • 重投影损失（2D关键点）
   • 顶点重投影损失
   • 相机平移损失
3. 世界坐标系损失（Global Losses）：
   • 世界坐标系平移损失
   • 静态关节置信度损失（BCE）

4. 关键技术细节

4.1 视觉里程计集成

GVHMR支持两种视觉里程计方案：

1. SimpleVO（默认）：
   • 基于SIFT特征匹配
   • 更高效，与GVHMR兼容性更好
   • 支持自定义焦距参数
2. DPVO（可选）：
   • 基于深度学习的视觉里程计
   • 更准确但计算开销更大

视觉里程计用于估计相机角速度，这是世界坐标系恢复的关键输入。

4.2 后处理优化

系统包含两个重要的后处理步骤：

1. 静态关节优化：
   • 利用静态关节（脚踝、手腕等）的物理约束
   • 通过优化全局平移来减少脚部滑动
2. 逆运动学（IK）优化：
   • 对预测的关节角度进行平滑和物理合理性检查
   • 确保运动序列的时序一致性

4.3 数据增强策略

训练过程中采用多种数据增强技术：

• 噪声2D关键点：模拟检测误差
• 随机遮挡：模拟部分遮挡场景
• 条件随机置零：提高模型鲁棒性
• 时序增强：随机修改手部和腿部姿态

5. 训练与评估

5.1 训练数据集

GVHMR在多个数据集上联合训练：

• AMASS：大规模人体运动数据集
• BEDLAM：包含多样场景的人体运动数据
• Human3.6M：室内场景运动捕捉数据
• 3DPW：户外场景运动数据

5.2 评估基准

系统在以下数据集上进行评估：

• 3DPW：户外场景，包含相机运动
• RICH：高质量室内场景
• EMDB：包含多种动作类型

5.3 训练配置

• 硬件：2×NVIDIA RTX 4090
• 训练轮数：420 epochs
• 批次大小：128
• 优化器：AdamW（学习率2e-4）
• 精度：混合精度训练（FP16）

6. 技术优势

6.1 理论优势

1. 物理约束明确：GV坐标系直接编码重力信息，提供强物理约束
2. 表示紧凑：GV坐标系作为中间表示，避免了直接学习世界坐标系的复杂性
3. 可解释性强：坐标系转换过程清晰，便于调试和优化

6.2 实用优势

1. 支持动态相机：通过视觉里程计处理手持相机场景
2. 端到端训练：无需分阶段训练，简化了训练流程
3. 实时推理：预处理后可实现接近实时的推理速度

7. 应用场景

GVHMR适用于以下应用场景：

1. 运动分析：体育训练、康复评估
2. 虚拟现实：动作捕捉、虚拟化身
3. 人机交互：手势识别、动作理解
4. 影视制作：低成本动作捕捉
5. 游戏开发：角色动画生成

8. 技术局限与未来方向

8.1 当前局限

1. 依赖2D姿态检测质量：对输入2D关键点的准确性敏感
2. 静态场景假设：某些后处理步骤假设地面为静态
3. 尺度估计：绝对尺度需要额外信息或假设

8.2 未来改进方向

1. 多视角融合：利用多视角信息提高精度
2. 实时性能优化：进一步优化推理速度
3. 弱监督学习：减少对标注数据的依赖
4. 场景理解：结合场景几何信息提高精度

9. 总结

GVHMR通过引入重力-视角坐标系这一创新性的坐标表示方法，有效解决了从单目视频恢复世界坐标系人体运动的技术难题。该方法在保持端到端训练优势的同时，通过明确的物理约束和紧凑的中间表示，实现了高精度的人体运动恢复。系统在多个基准数据集上取得了优异的性能，为相关应用提供了可靠的技术基础。
