八、神经网络（上）

深度学习是加深了层的深度神经网络。

8.1 加深网络

关于神经网络，我们已经学了很多东西，比如构成神经网络的各种层、学习时的有效技巧、对图像特别有效的CNN、参数的最优化方法等，这些都是深度学习中的重要技术。本节我们将这些已经学过的技术汇总起来，创建一个深度网络，挑战MNIST数据集的手写数字识别。

8.1.1 向更深的网络出发

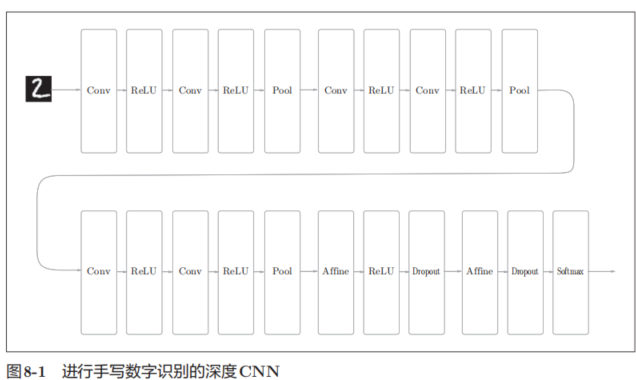

这里我们来创建一个如图8-1所示的网络结构的CNN（一个比之前的网络都深的网络）。这个网络参考了下一节要介绍的VGG。

这里使用的卷积层全都是3 × 3的小型滤波器，特点是随着层的加深，通道数变大（卷积层的通道数从前面的层开始按顺序以16、16、32、32、64、64的方式增加）。

此外，如图8-1所示，插入了池化层，以逐渐减小中间数据的空间大小；并且，后面的全连接层中使用了Dropout层。

这个网络有如下特点。

• 基于3×3的小型滤波器的卷积层。

• 激活函数是ReLU。

• 全连接层的后面使用Dropout层。

• 基于Adam的最优化。

• 使用He初始值作为权重初始值。

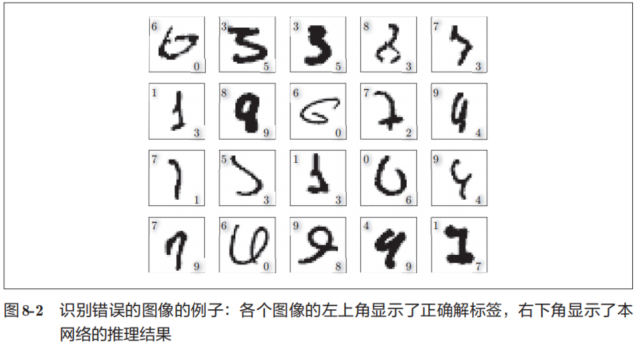

图8-1的网络的错误识别率只有0.62%。这里我们实际看一下在什么样的图像上发生了识别错误。图8-2中显示了识别错误的例子

这次的深度CNN尽管识别精度很高，但是对于某些图像，也犯了和人类同样的“识别错误”。从这一点上，我们也可以感受到深度CNN中蕴藏着巨大的可能性。

8.1.2 进一步提高识别精度

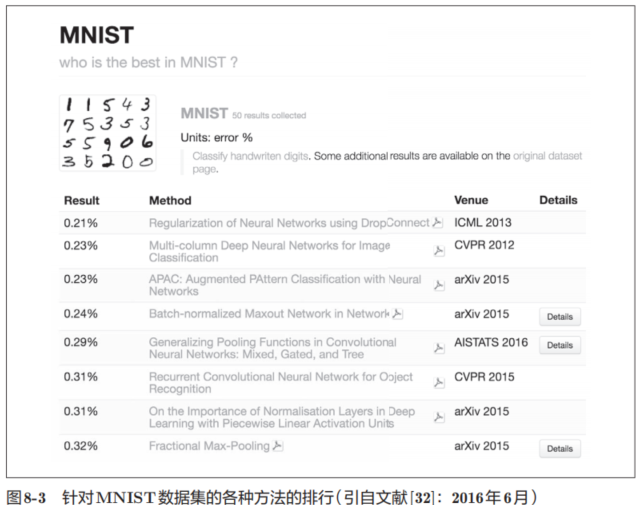

针对各种数据集的方法的识别精度（图8-3）。

截止到2016年6月，对MNIST数据集的最高识别精度是99.79%（错误识别率为0.21%），该方法也是以CNN为基础的。不过，它用的CNN并不是特别深层的网络（卷积层为2层、全连接层为2层的网络）。

参考刚才排行榜中前几名的方法，可以发现进一步提高识别精度的技术和线索。比如，集成学习、学习率衰减、Data Augmentation（数据扩充）等都有助于提高识别精度。尤其是Data Augmentation，虽然方法很简单，但在提高识别精度上效果显著。

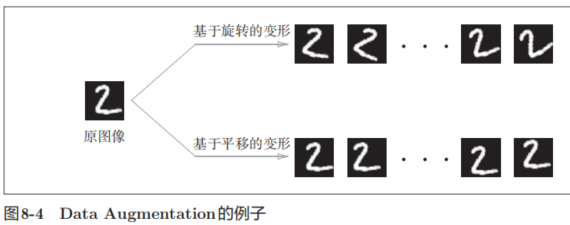

Data Augmentation基于算法“人为地”扩充输入图像（训练图像）。具体地说，如图8-4所示，对于输入图像，通过施加旋转、垂直或水平方向上的移动等微小变化，增加图像的数量。这在数据集的图像数量有限时尤其有效

8.1.3 加深层的动机

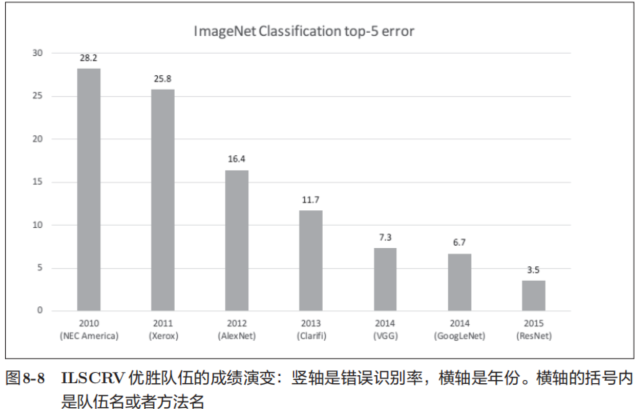

首先，从以ILSVRC为代表的大规模图像识别的比赛结果中可以看出加深层的重要性（详细内容请参考下一节）。这种比赛的结果显示，最近前几名的方法多是基于深度学习的，并且有逐渐加深网络的层的趋势。也就是说，可以看到层越深，识别性能也越高。

下面我们说一下加深层的好处。其中一个好处就是可以减少网络的参数数量。加深了层的网络可以

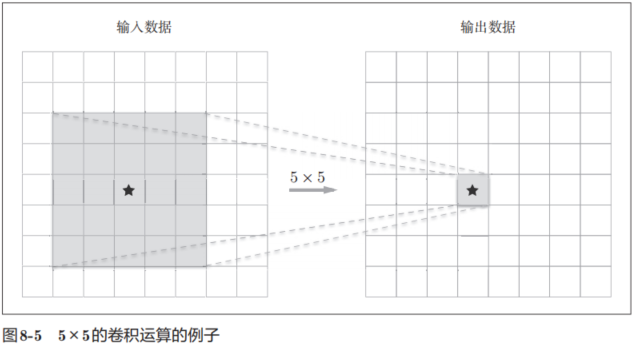

用更少的参数达到同等水平（或者更强）的表现力。比如，图8-5展示了由5 × 5的滤波器构成的卷积层。

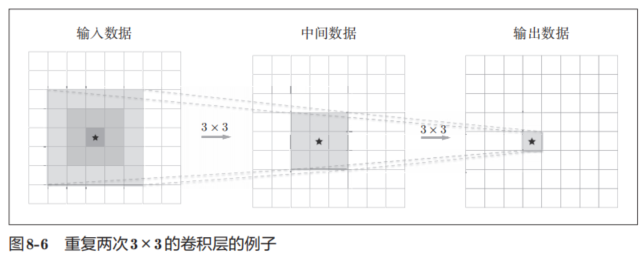

在图8-5的例子中，每个输出节点都是从输入数据的某个5 × 5的区域算出来的。接下来我们思考一下图8-6中重复两次3 × 3的卷积运算的情形。此时，每个输出节点将由中间数据的某个3 × 3的区域计算出来。

那么，中间数据的3 × 3的区域又是由前一个输入数据的哪个区域计算出来的呢？仔细观察图8-6，可知它对应一个5 × 5的区域。也就是说，图8-6的输出数据是“观察”了输入数据的某个5 × 5的区域后计算出来的。

一次5 × 5的卷积运算的区域可以由两次3 × 3的卷积运算抵充。并且，相对于前者的参数数量25（5 × 5），后者一共是18（2 × 3 × 3），通过叠加卷积层，参数数量减少了。而且，这个参数数量之差会随着层的加深而变大。 比如，重复三次3 × 3的卷积运算时，参数的数量总共是27。而为了用一次卷积运算“观察”与之相同的区域，需要一个7 × 7的滤波器，此时的参数数量是49。

加深层的另一个好处就是使学习更加高效。与没有加深层的网络相比，通过加深层，可以减少学习数据，从而高效地进行学习。

8.2 深度学习的小历史

2012年举办的大规模图像识别大赛ILSVRC（ImageNet Large Scale Visual Recognition Challenge）。在那年的比赛中，基于深度学习的方法（通称AlexNet）以压倒性的优势胜出，彻底颠覆了以往的图像识别方法。

8.2.1 ImageNet

ImageNet[25]是拥有超过100万张图像的数据集。如图8-7所示，它包含了各种各样的图像，并且每张图像都被关联了标签（类别名）。每年都会举办使用这个巨大数据集的ILSVRC图像识别大赛

这些年深度学习取得了不斐的成绩，其中VGG、GoogLeNet、ResNet已广为人知，在与深度学习有关的各种场合都会遇到这些网络。下面我们就来简单地介绍一下这3个有名的网络。

8.2.2 VGG

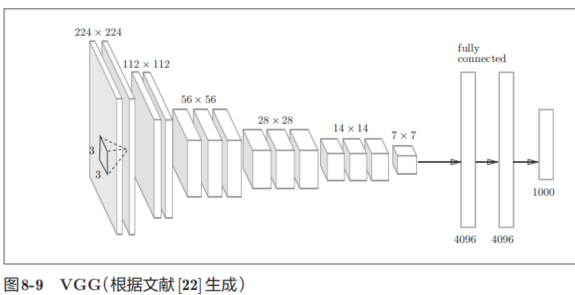

VGG是由卷积层和池化层构成的基础的CNN。

它的特点在于将有权重的层（卷积层或者全连接层）叠加至16层（或者19层），具备了深度（根据层的深度，有时也称为“VGG16”或“VGG19”）。

8.2.3 GoogLeNet

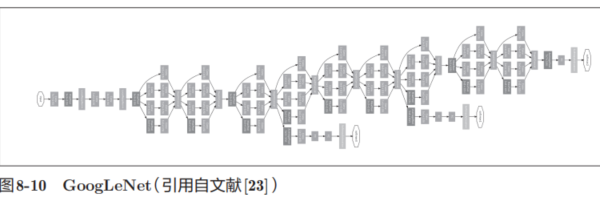

GoogLeNet的网络结构如图8-10所示。图中的矩形表示卷积层、池化层等。

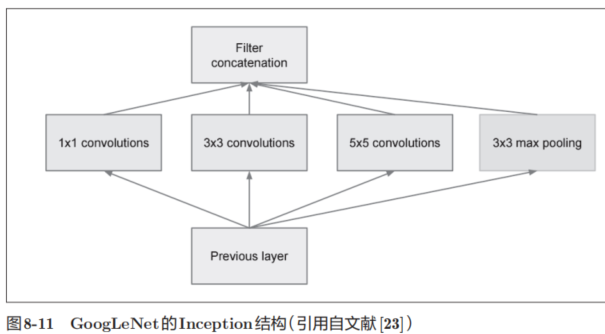

GoogLeNet的特征是，网络不仅在纵向上有深度，在横向上也有深度（广度）。GoogLeNet在横向上有“宽度”，这称为“Inception结构”，以图8-11所示的结构为基础。Inception结构使用了多个大小不同的滤波器（和池化），最后再合并它们的结果。GoogLeNet的特征就是将这个Inception结构用作一个构件（构成元素）。

8.2.4 ResNet

它的特征在于具有比以前的网络更深的结构。

在深度学习中，过度加深层的话，很多情况下学习将不能顺利进行，导致最终性能不佳。ResNet中，

为了解决这类问题，导入了“快捷结构”（也称为“捷径”或“小路”）。导入这个快捷结构后，就可以随着层的加深而不断提高性能了

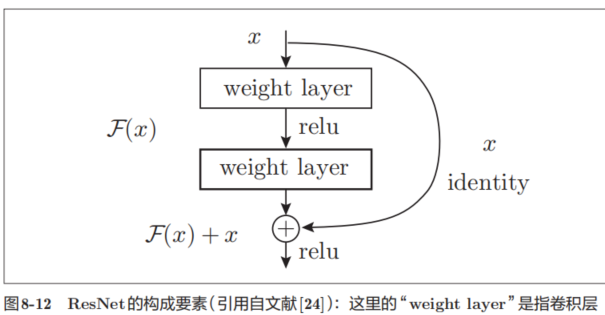

如图8-12所示，快捷结构横跨（跳过）了输入数据的卷积层，将输入x合计到输出。

图8-12中，在连续2层的卷积层中，将输入x跳着连接至2层后的输出。这里的重点是，通过快捷结构，原来的2层卷积层的输出F(x)变成了F(x) + x。通过引入这种快捷结构，即使加深层，也能高效地学习。这是因为，通过快捷结构，反向传播时信号可以无衰减地传递。

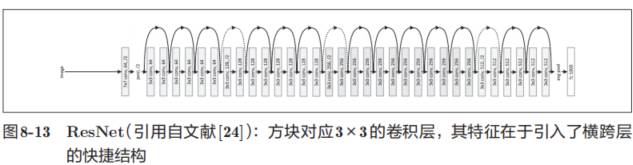

ResNet以前面介绍过的VGG网络为基础，引入快捷结构以加深层，其结果如图8-13所示。

如图8-13所示，ResNet通过以2个卷积层为间隔跳跃式地连接来加深层。另外，根据实验的结果，即便加深到150层以上，识别精度也会持续提高。并且，在ILSVRC大赛中，ResNet的错误识别率为3.5%（前5类中包含正确解这一精度下的错误识别率），令人称奇。

8.3 深度学习的高速化

虽然到目前为止，我们都是使用CPU进行计算的，但现实是只用CPU来应对深度学习无法令人放心。实际上，环视一下周围，大多数深度学习的框架都支持GPU（Graphics Processing Unit），可以高速地处理大量的运算。另外，最近的框架也开始支持多个GPU或多台机器上的分布式学习。

8.3.1 需要努力解决的问题

我们先来看一下深度学习中什么样的处理比较耗时。图8-14中以AlexNet的forward处理为对象，用饼图展示了各层所耗费的时间。

从图中可知，AlexNex中，大多数时间都被耗费在卷积层上。实际上，卷积层的处理时间加起来占GPU整体的95%，占CPU整体的89%！因此，如何高速、高效地进行卷积层中的运算是深度学习的一大课题。

8.3.2 基于GPU的高速化

GPU原本是作为图像专用的显卡使用的，但最近不仅用于图像处理，也用于通用的数值计算。由于GPU可以高速地进行并行数值计算，因此GPU计算的目标就是将这种压倒性的计算能力用于各种用途。

深度学习中需要进行大量的乘积累加运算（或者大型矩阵的乘积运算）。这种大量的并行运算正是GPU所擅长的

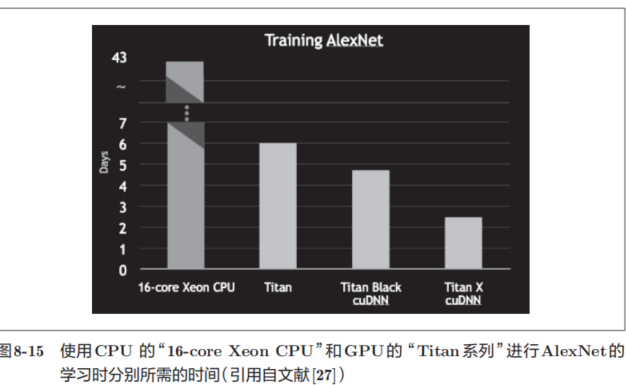

图8-15是基于CPU和GPU进行AlexNet的学习时分别所需的时间。从图中可知，使用CPU要花40天以上的时间，而使用GPU则可以将时间缩短至6天

GPU主要由NVIDIA和AMD两家公司提供。虽然两家的GPU都可以用于通用的数值计算，但与深度学习比较“亲近”的是NVIDIA的GPU。实际上，大多数深度学习框架只受益于NVIDIA的GPU。这是因为深度学习的框架中使用了NVIDIA提供的CUDA这个面向GPU计算的综合开发环境。

8.3.3 分布式学习

为了进一步提高深度学习所需的计算的速度，可以考虑在多个GPU或者多台机器上进行分布式计算。现在的深度学习框架中，出现了好几个支持多GPU或者多机器的分布式学习的框架。其中，Google的TensorFlow、微软的CNTK（Computational Network Toolki）在开发过程中高度重视分布式学习。

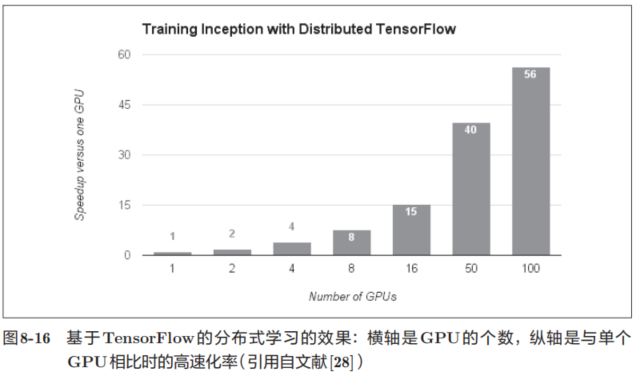

基于分布式学习，可以达到何种程度的高速化呢？图8-16中显示了基于TensorFlow的分布式学习的效果。

如图8-16所示，随着GPU个数的增加，学习速度也在提高。实际上，与使用1个GPU时相比，使用100个GPU（设置在多台机器上，共100个）似乎可以实现56倍的高速化！这意味着之前花费7天的学习只要3个小时就能完成，充分说明了分布式学习惊人的效果。
