一、端口安全基本概念

1、概述

端口安全（Port Security），从基本原理上讲， Port Security特性会通过MAC地址表记录连接到交换机端口的以太网MAC地址（即网卡号），并只允许某个MAC地址通过本端口通信。其他MAC地址发送的数据包通过此端口时，端口安全特性会阻止它。使用端口安全特性可以防止未经允许的设备访问网络，并增强安全性。另外，端口安全特性也可用于防止MAC地址泛洪造成MAC地址表填满。

2、作用

基于MAC地址限制、允许客户端流量
避免MAC地址扩散攻击
避免MAC地址欺骗攻击（主机使用虚假MAC地址发送非法数据）

二、交换机端口安全配置

1、配置流程

启用端口安全特性

Switch(config-if)#switchport mode access/trunk
Switch(config-if)#switchport port-security
#注意：启用端口安全的接口不能是动态协商(dynamic)模式，必须配置接口为接入或干道模式

配置允许访问网络的MAC地址

配置接口允许的最大活跃地址数量

Switch(config-if)#switchport port-security maximum { max-addr }
//max-addr参数的范围是1～8192，在默认情况下为1

配置静态绑定的MAC地址

Switch(config-if)#switchport port-security mac-address { mac-addr }
//mac-addr为静态绑定的MAC地址

配置老化时间

#如果同一端口主机经常变化，而旧MAC地址一直保留，这可能导致新连接到端口的客无法正常通讯
#配置交换机接口老化时间，让交换机删除一段时间内没有流量的MAC地址

Switch(config-if)#switchport port-security aging time { time }
//time参数范围是1～1440分钟，默认为0表示不删除

Switch(config-if)#switchport port-security aging type { absolute | inactivity } //PT里面不支持
#absolute参数为老化时间到期后，删除所有MAC地址并重新学习
#inactivity参数为与端口连接的客户端一段时间（老化时间）没有流量，就将其MAC地址从地址表中删除

Switch(config-if)#switchport port-security aging static //PT里面不支持
#默认情况下静态绑定的MAC地址并不受老化时间的影响，Cisco交换机也可让静态绑定的MAC地址老化

配置MAC地址违规后的策略

MAC地址违规

最大安全数目的MAC地址表之外的一个新的MAC地址访问该端口
一个配置为其他接口安全MAC地址的 MAC地址试图访问这个端口

Switch(config-if)#switchport port-security violation { protect | restrict | shutdown}
#shutdown：端口成为err-disable状态，相当于关闭端口，默认处理方式
#protect：将违规的MAC地址的分组丢弃，但端口处于UP状态。交换机不记录违规分组
#restrict：将违规的MAC地址的分组丢弃，但端口处于UP状态。交换机记录违规分组

当端口进入err-disable状态时，恢复接口状态的方法

手动恢复：先关闭端口（shutdown），然后再开启端口（no shutdown）端口恢复为正常状态

Switch(config-if)#shutdown
Switch(config-if)#no shutdown

自动恢复：设置err-disable计时器，端口进入 err-disable状态时开始计时，计时器超出后端口状态自动恢复

Switch(config)#errdisable recovery cause psecure-violation //出现err-disable状态的原因

Switch(config)#errdisable recovery interval { time } //恢复时间间隔

err-disable状态的端口，默认情况下不会自动恢复

配置端口安全的sticky（粘连）特性

当企业内网所有端口均要启用端口安全时，静态绑定的MAC地址的工作量时十分巨大
sticky特性能动态的将交换机接口学习到的MAC 加入到运行配置中，形成绑定关系

Switch(config)#switchport port-securitymac-address sticky

2、端口安全实验案例

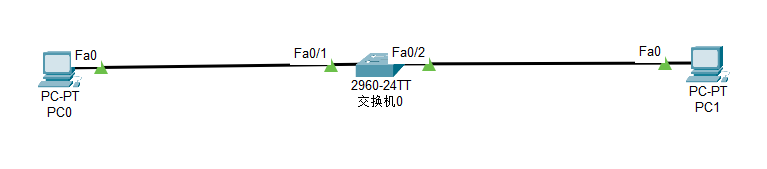

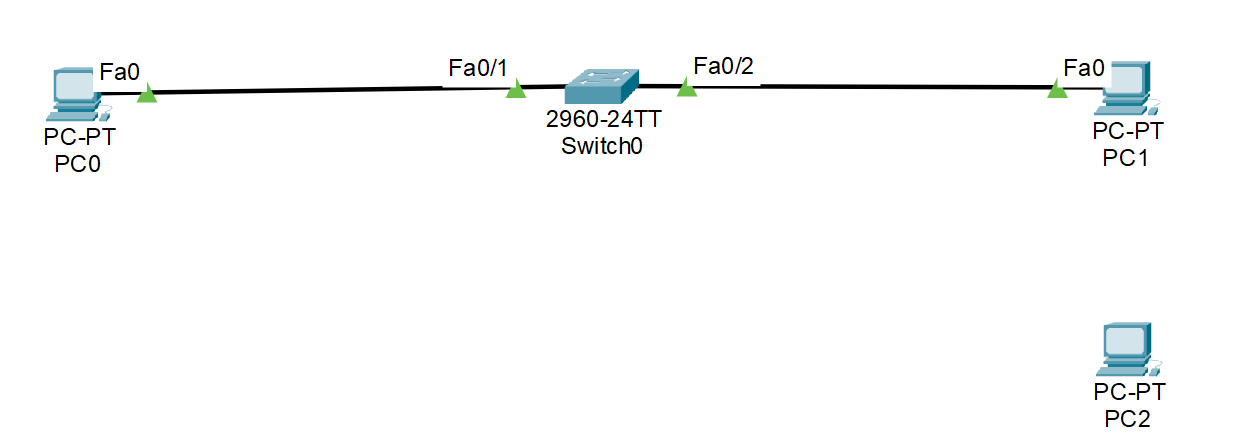

实验拓扑

实验要求

如上图所示，配置交换机与PC1连接的接口上的端口安全，最后进行验证

配置过程

交换机配置

Switch>enable
Switch#conf t
Switch(config)#int f0/2

Switch(config-if)#switchport mode access //设置接口模式为接入链路

Switch(config-if)#switchport port-security //启用端口安全

Switch(config-if)#switchport port-security maximum 1 //设置端口活跃 MAC 地址数量为1个

Switch(config-if)#switchport port-security aging time 1 //配置老化时间1分钟

Switch(config-if)#switchport port-security violation restrict //配置违规策略为分组丢弃并记录

Switch(config-if)#switchport port-security mac-address 0000.0CB6.B828 //配置静态绑定

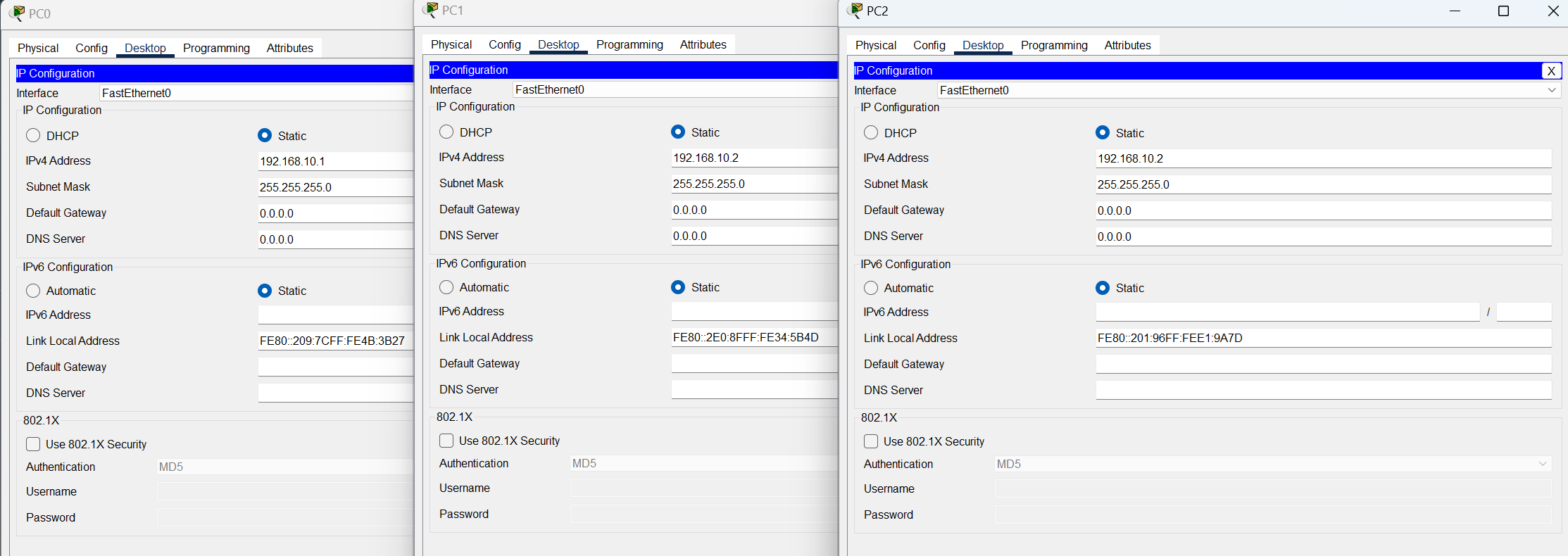

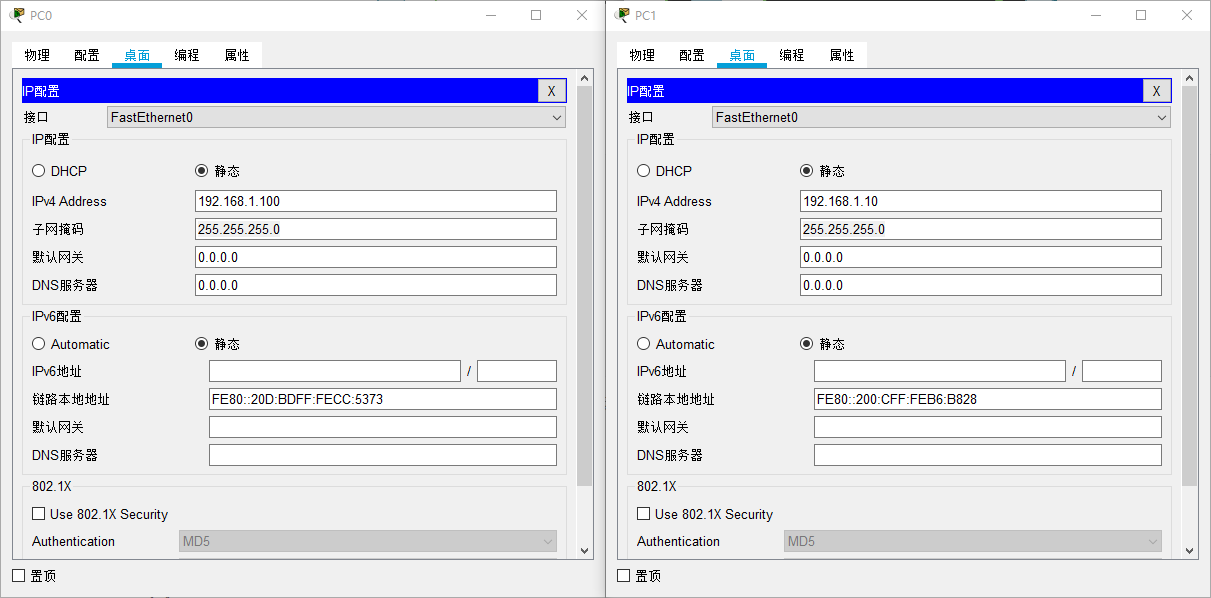

2.主机配置（设置 IP 地址和子网掩码就可以，这里就没有去划分 VLAN ，交换机所有接口都属于 VLAN 1

3.验证

Switch#show port-security int f0/2
Port Security : Enabled
Port Status : Secure-up #端口状态
Violation Mode : Restrict #违规策略
Aging Time : 1 mins #老化时间1分钟
Aging Type : Absolute #老化时间到期后删除所有 MAC 地址
SecureStatic Address Aging : Disabled #安全静态地址老化
Maximum MAC Addresses : 1 #最大 MAC 地址数量
Total MAC Addresses : 1 #静态绑定 MAC 地址数量
Configured MAC Addresses : 1 #MAC 地址配置1个
Sticky MAC Addresses : 0 #粘性 MAC 地址数量
Last Source Address:Vlan : 0000.0CB6.B828:1 #最后源地址和属于的 vlan
Security Violation Count : 0 #安全违规次数

4.在交换机的 F0/2 接口上重新接上一台计算机来模拟端口安全

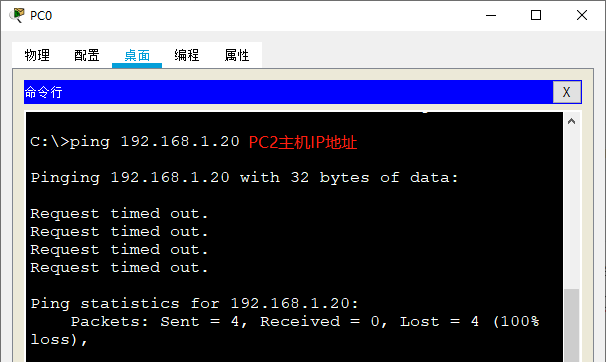

另外一台电脑接入到交换机的 F0/2 接口后，配置与 PC0 相同网段的 IP 地址，这时候使用 PC0 去 ping PC1主机，明显可以看出无法 ping 通

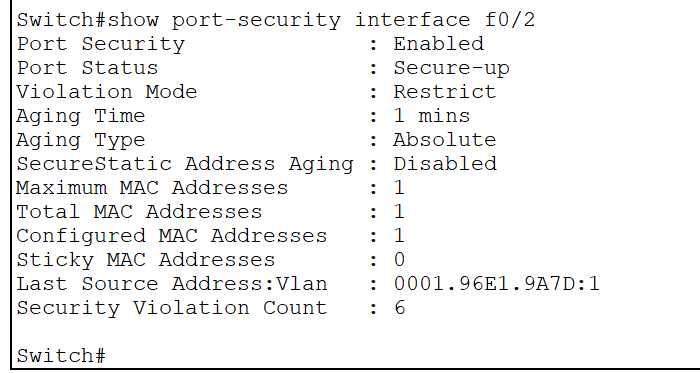

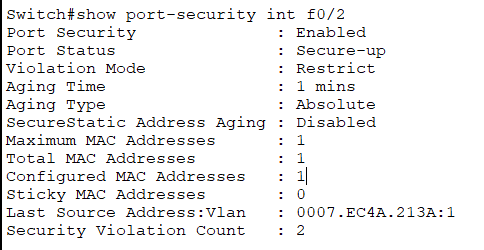

查看交换机 F0/2 接口安全信息如下

3、配置脚本

//Switch0
interface FastEthernet0/2
 switchport mode access
 switchport port-security
 switchport port-security violation restrict
 switchport port-security mac-address 00E0.8F34.5B4D
 switchport port-security aging time 1
