使用光线追踪技术，查看北向室内到底有没有采光？日照采光模拟

采光常识，阳台朝南更好

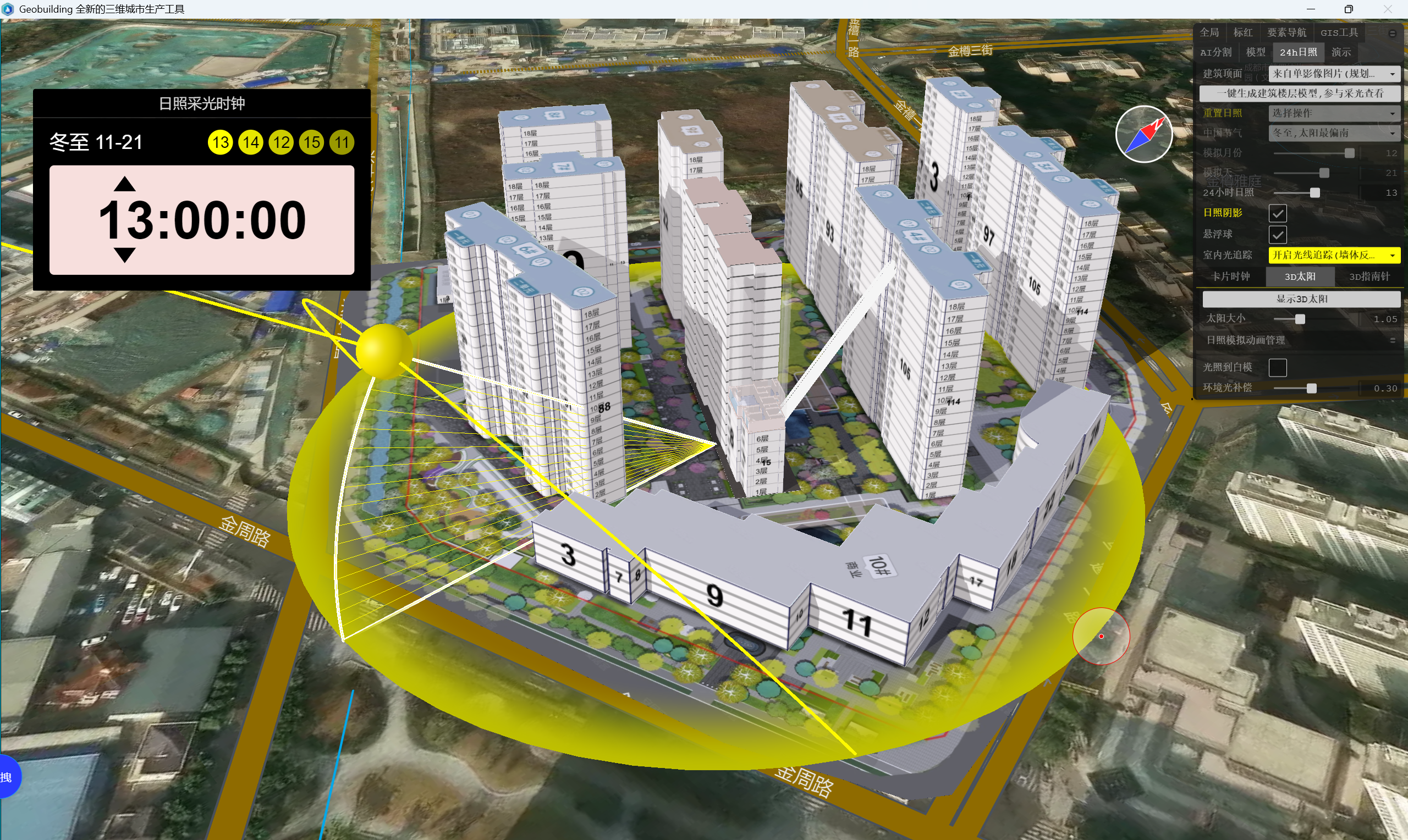

了解太阳方位 我们都知道买房的时候，最好阳台朝南，光照会多一点。这是因为在国内大部分区域，冬季太阳方位都在赤道以南。 下图显示时刻是冬至，太阳的轨迹和方位偏南方。在冬至日照最强时刻13点，太阳方位和地平面的夹角在45度左右，室内进光长度更长。能更好的照射南侧建筑物，所以很多客厅都设计朝南。

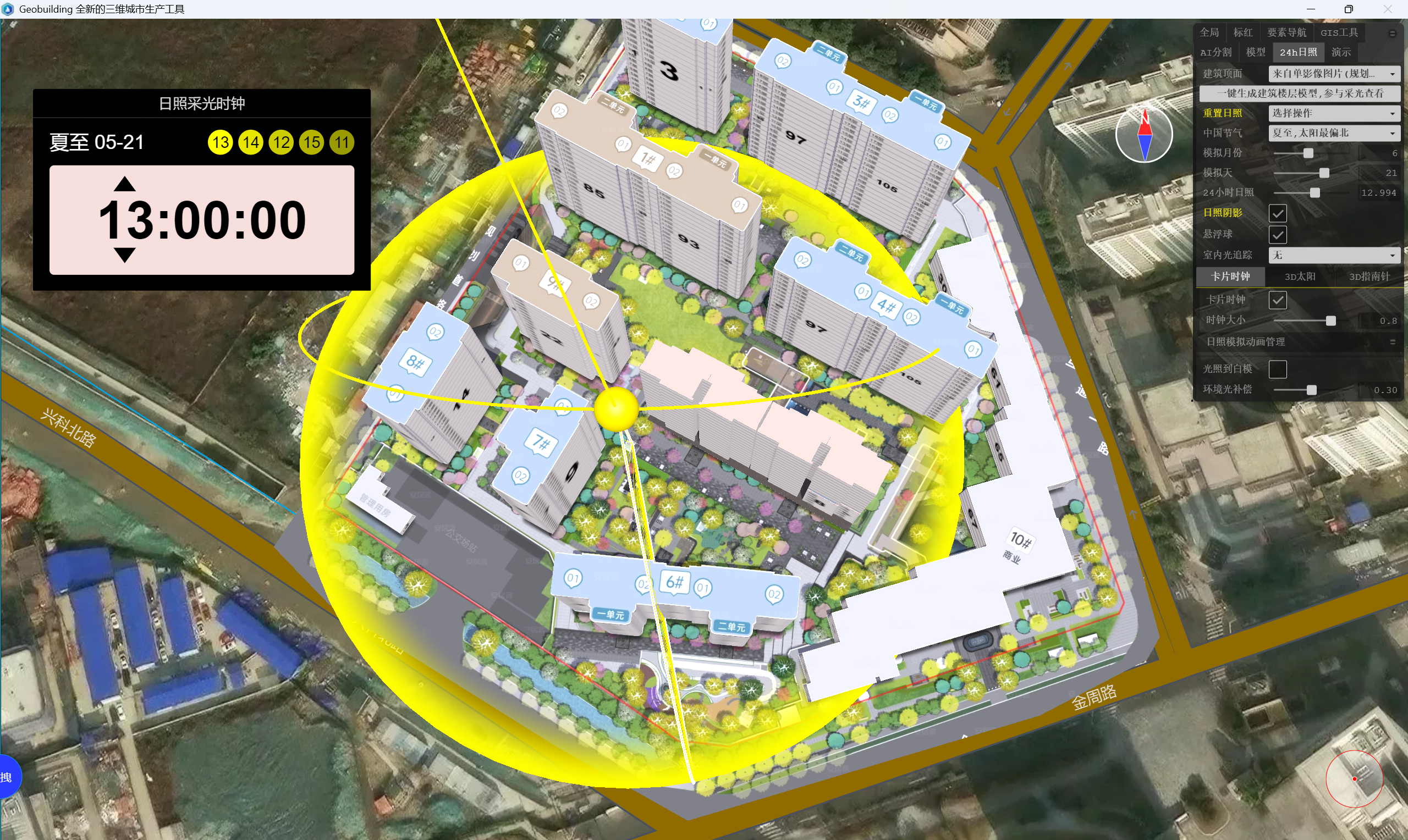

和冬至不同的是 夏至。夏至太阳在赤道偏北，太阳和地平线夹角也更大，室内进光长度更短。一般看采光主要看冬季采光。

北向背阳，室内是否有采光？

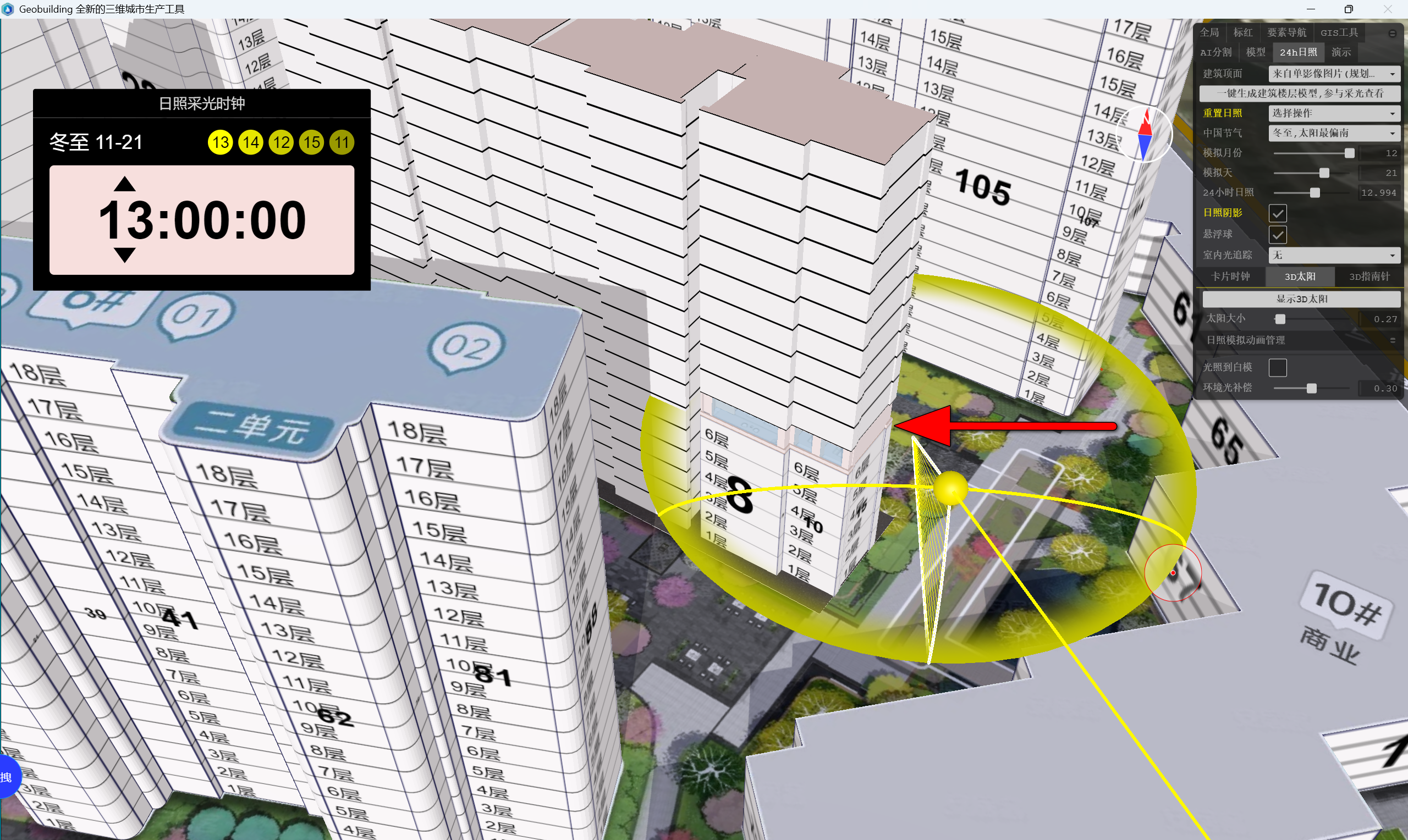

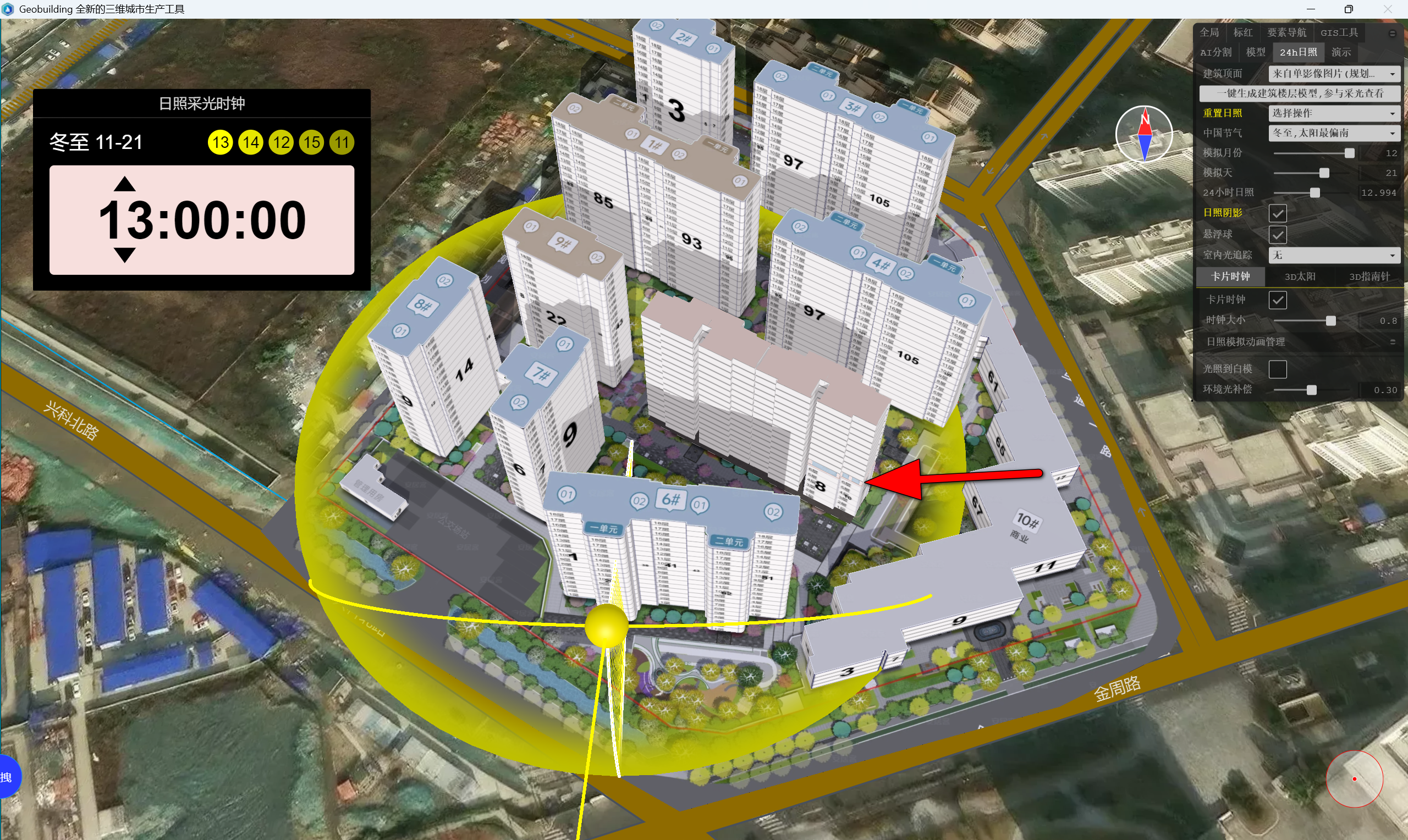

回到标题。因为北向房间是背对阳光的。比如下面的房子。南面存在6号楼遮挡，北向也有遮挡。

偶然发现

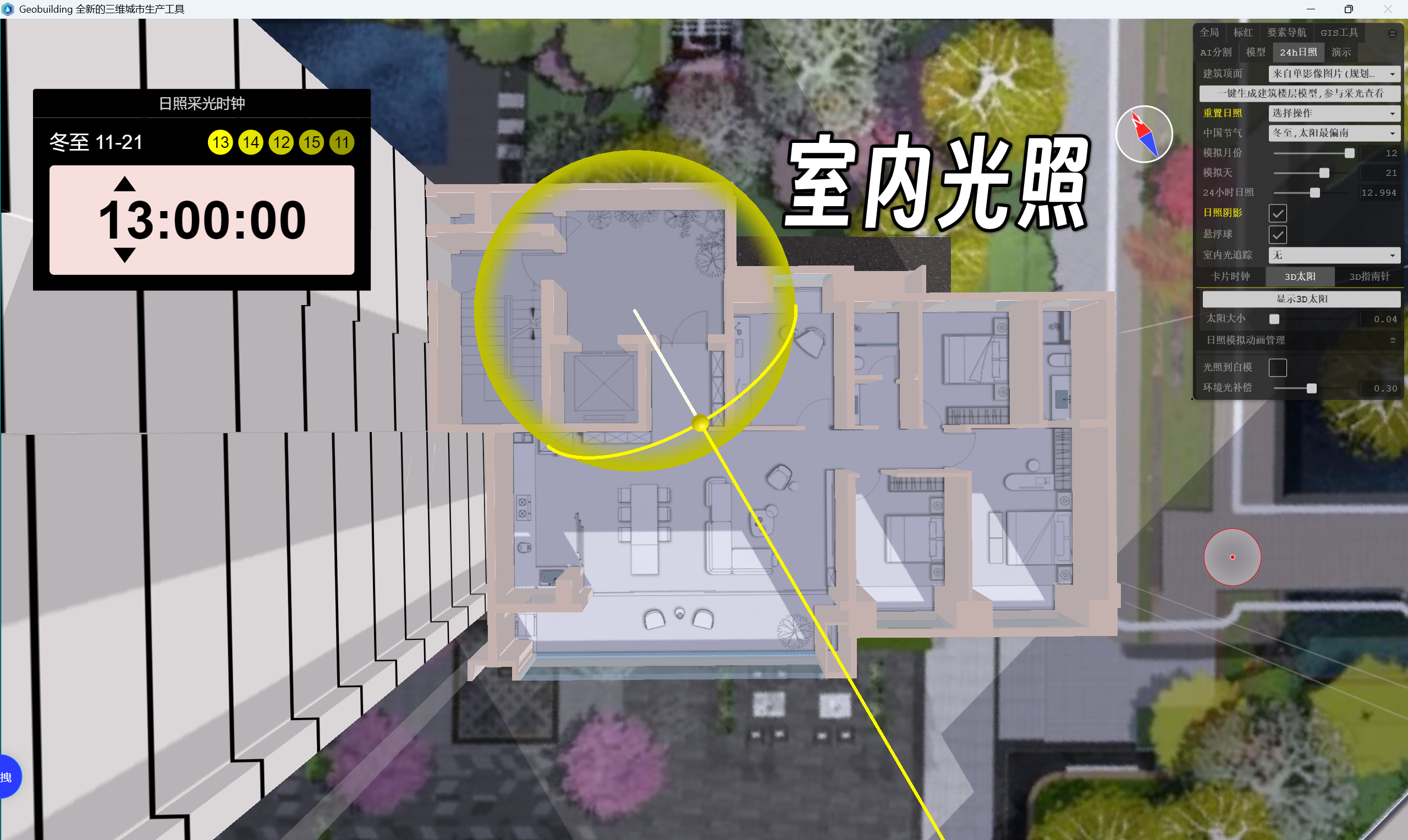

13点室内采光如下。我一直认为背阳的室内就没有采光了。

直到某天无意中发现我的北向室内有了明显的白色日光。发现是北向远处窗户反射的太阳光。那么如何来模拟反射光进入窗户呢？

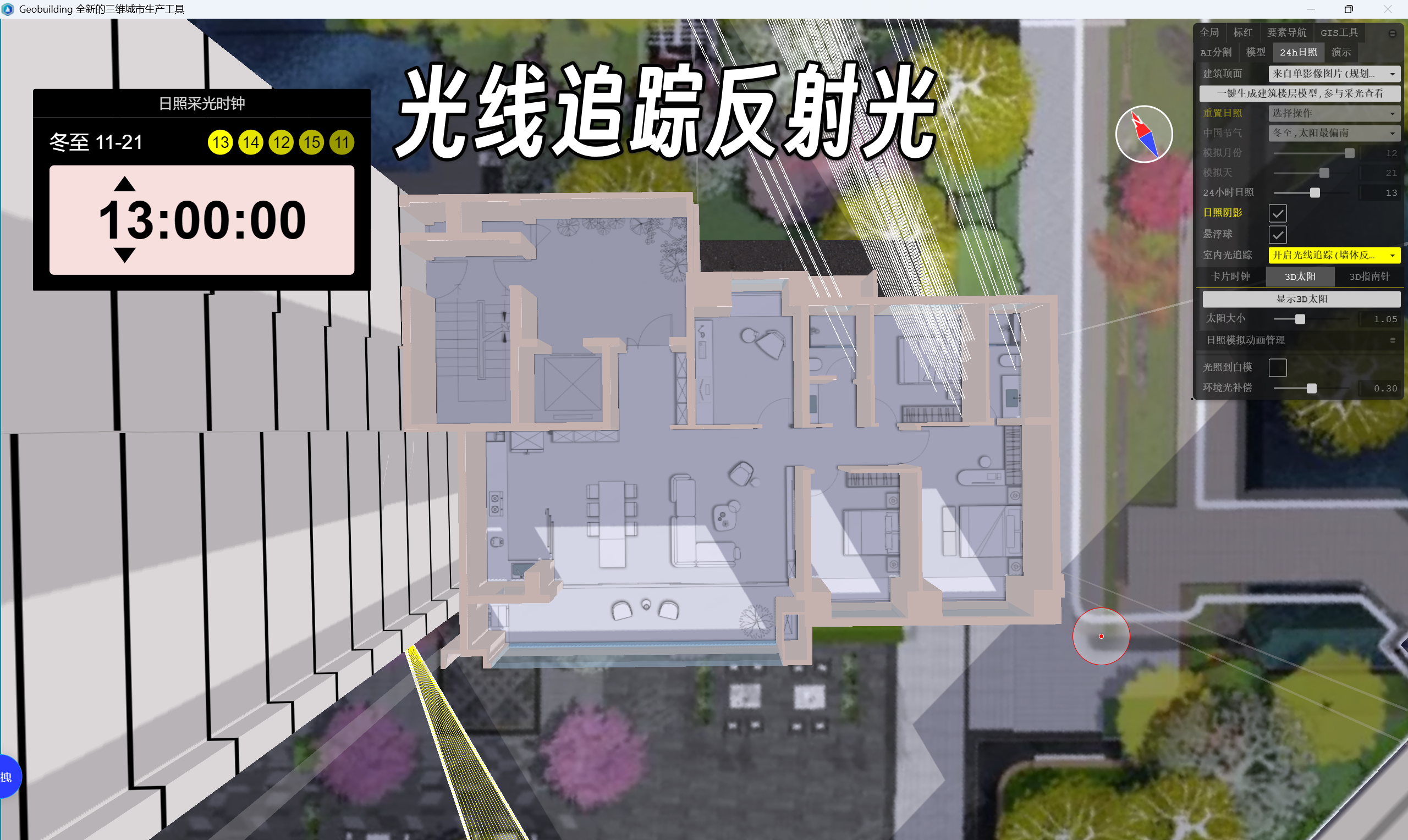

设计光线追踪，模拟反射光

大致设计思路如下：

1. 以户型为中心点，在半径1000米内分析建筑遮挡。超过1000米，也就是距离该户型楼栋1000米处有高楼。这种属于极端情况，遮挡的阴影基本衰减掉了。
2. 北向的远处得窗户或墙壁，距离户型的长度限制在200米。超过200米反射光没有那么强，也衰减了。
3. 分析太阳强度，如果太阳强度过低，即使有反射点，反射后光也衰减了。
4. 使用线的可视化方式模拟反射光，进入户型窗户。
5. 线从哪里来？从户型窗户上采样点。逆运算太阳光线，计算入光和反射光的遮挡关系。

自动化分析背阳窗户采光

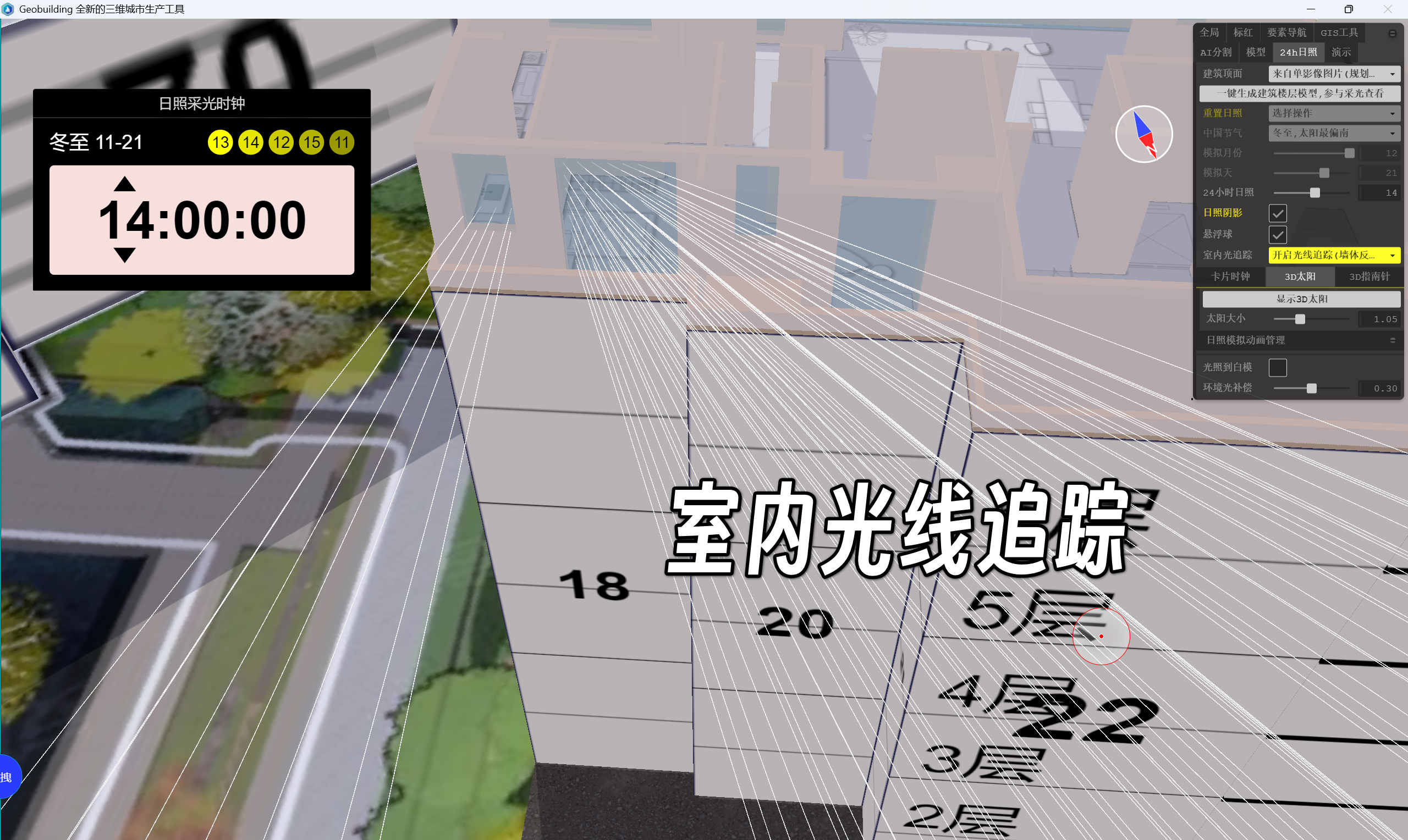

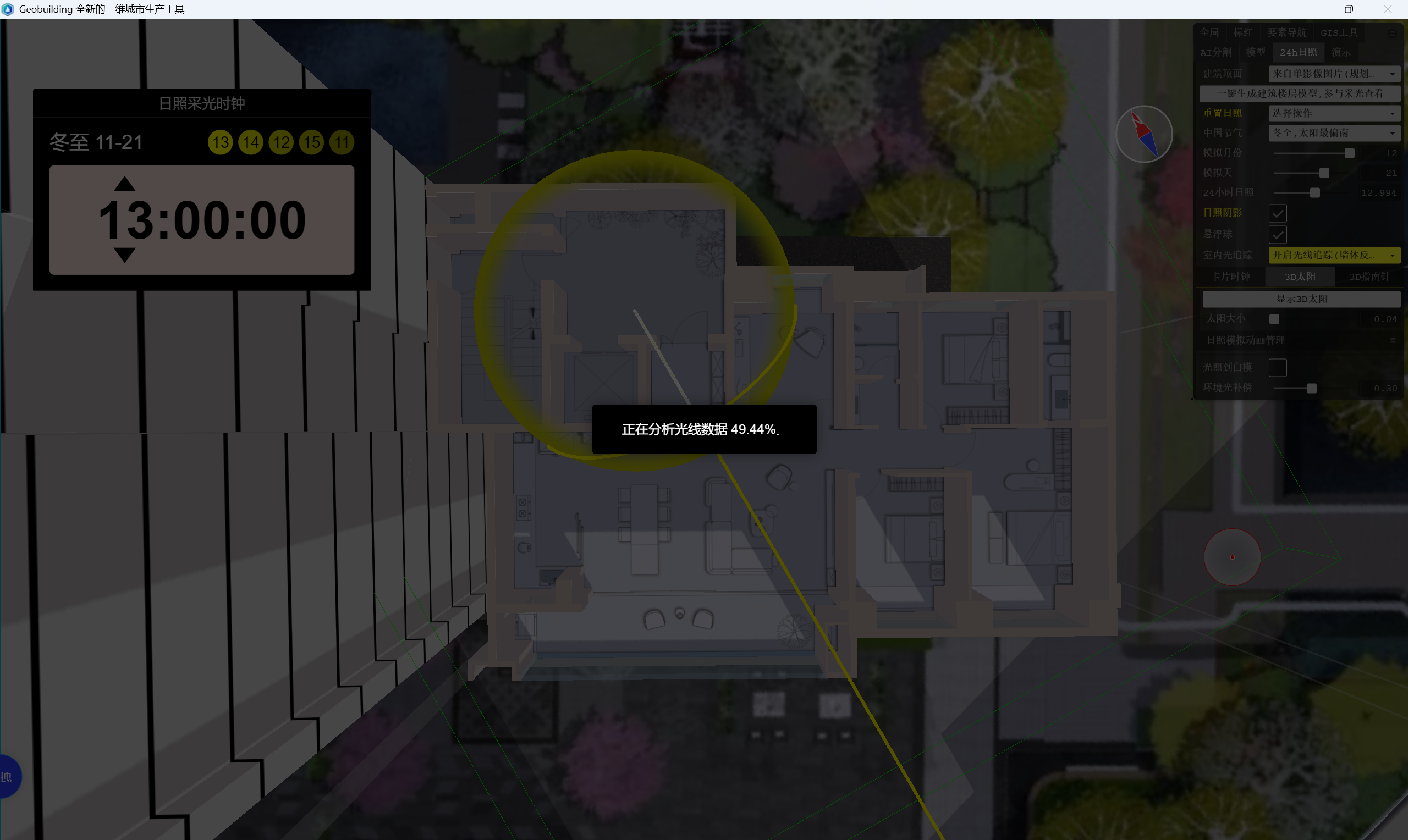

由于目前新房四代住宅偏多，玻璃表面居多。本文中假定墙体都可以反射光。后面可过滤只有玻璃材质（透明）的反射点。如下图，自动化分析户型窗户是否存在接收反射光。

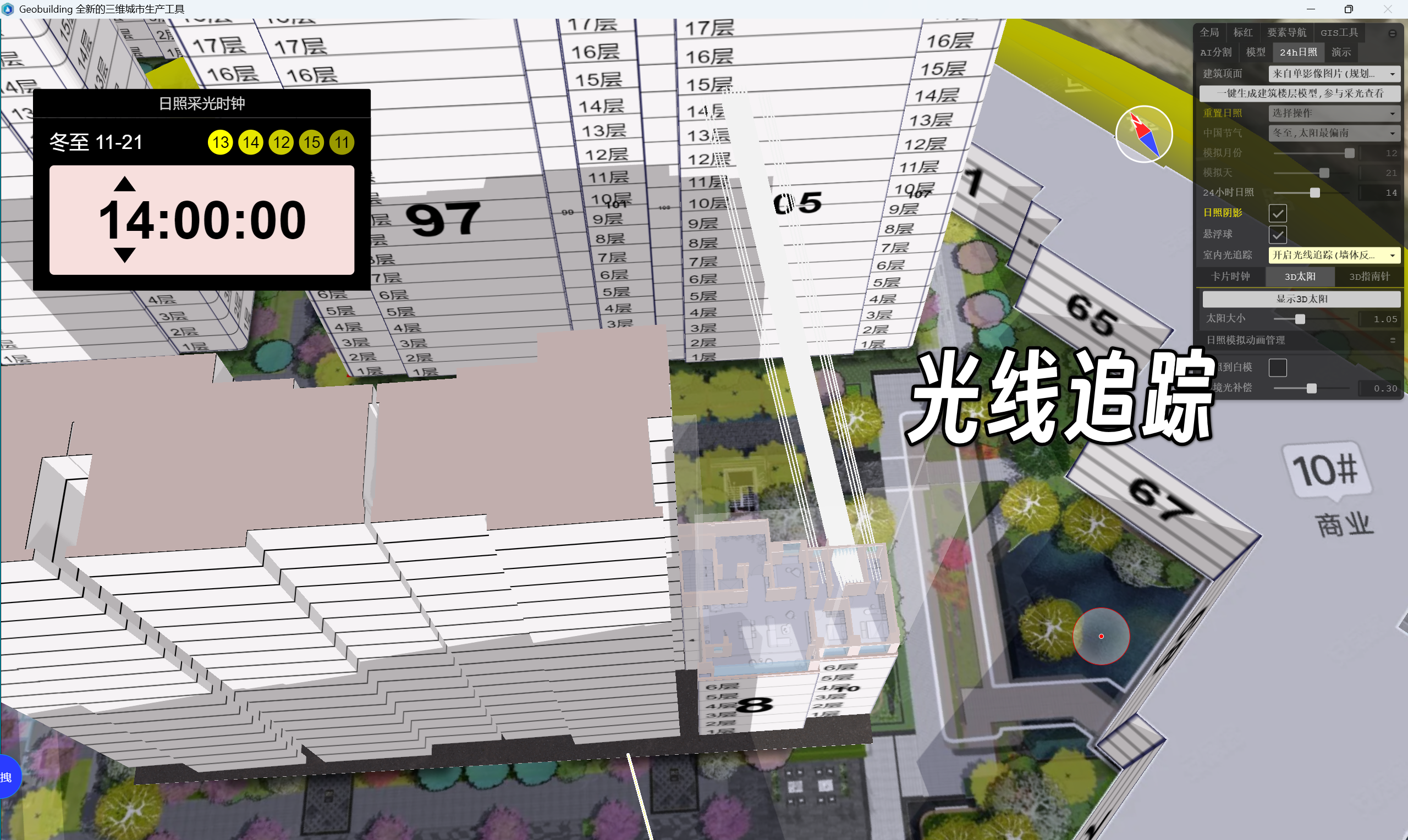

分析结束后。可以看到目标户型北向窗户存在反射光。

在下午2点。北向14楼窗户反射的光，进入了户型北向卧室内。光照强度还不错

结论

使用了光线追踪技术和科学的数据筛选过滤。北向室内虽然背向阳光，但是有可能存在采光。并且采光效果也较好。 现在，我们可以更准确的查看室内的采光。

本文使用到的软件： Geobuilding软件 本文中出现的小区： 成都市TOD国宾九玺 本文中出现的户型： 5号楼二单元7楼东南户 141平米 三室2卫
