Patroni + HAProxy + Keepalived + watchdog + ETCD 各组件原理

前言

上篇文章中介绍了如何使用 Patroni + HAProxy + Keepalived + watchdog + ETCD 搭建高可用的 PostgreSQL 集群：

使用 Patroni + HAProxy + Keepalived + ETCD 搭建高可用的 PostgreSQL 集群

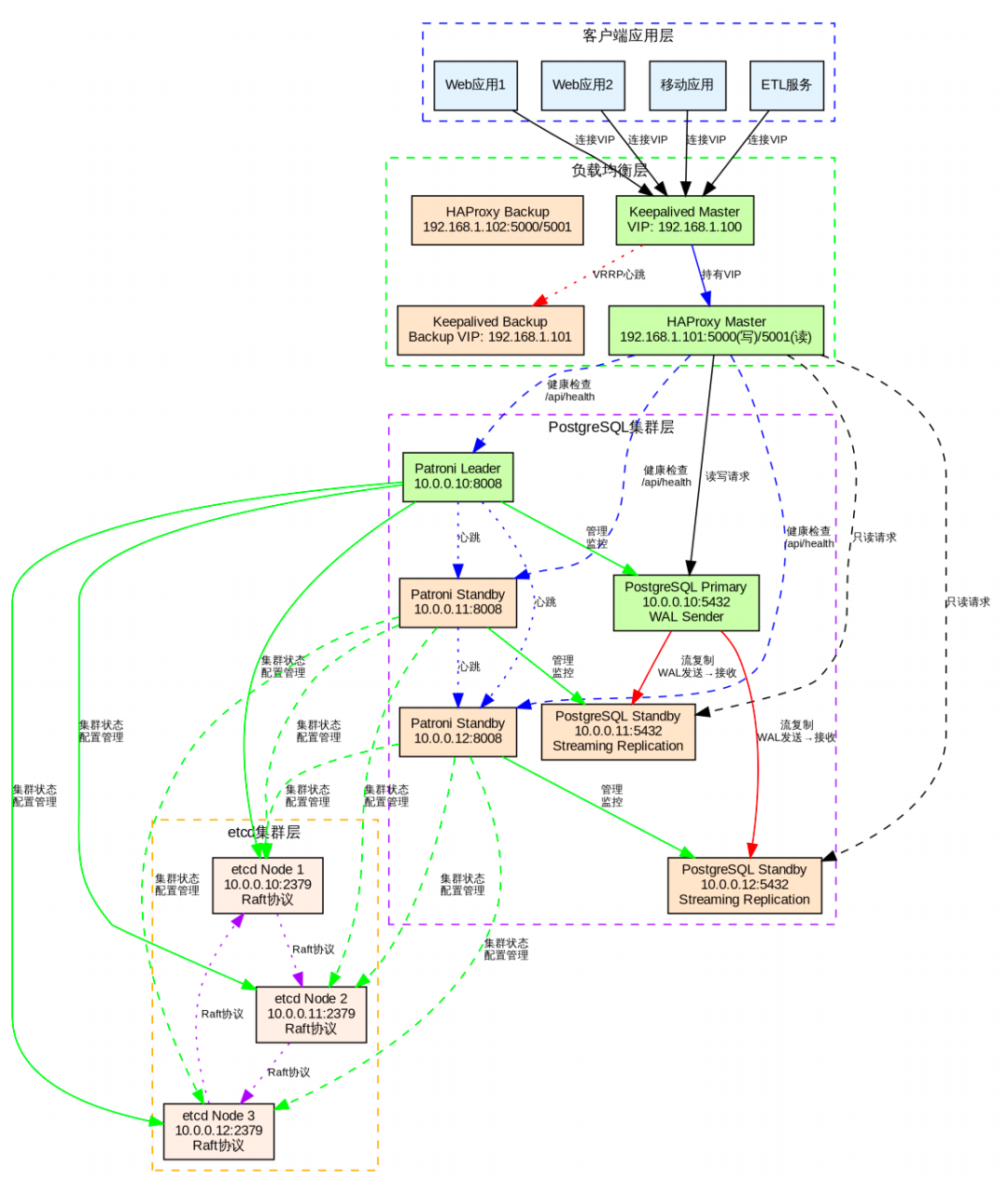

本文主要解析下每个组件的原理及维护。所有组件的流程架构图如下：

在以上的图中主要有一些的功能： 客户端应用层：业务系统通过统一 VIP 访问。 负载均衡层：HAProxy + Keepalived 实现智能路由，智能读写路由优化性能。 数据库集群层：PostgreSQL + Patroni 实现数据高可用，实现毫秒级切换，使业务无感知。 分布式一致性：ETCD 集群提供一致性保障，防止集群出现脑裂的现象。

HAProxy 组件

HAProxy（High Availability Proxy）是一款开源高性能代理软件，核心定位是"高可用"与"负载均衡"，同时支持 TCP和 HTTP/HTTPS协议的应用代理。在 PostgreSQL 高可用架构中，HAProxy 扮演着关键角色，是实现数据库集群负载均衡和高可用性的核心组件。

HAProxy 流程架构图

HAProxy 流程架构图

在 /etc/haproxy/haproxy.cfg 配置文件中有以下的一段配置，其中含义如下：
default-server inter 3s fall 3 rise 2 on-marked-down shutdown-sessions

inter 2s          # 健康检查间隔
fall 3            # 失败阈值（3次失败标记为down）
rise 2            # 恢复阈值（2次成功标记为up）
option pgsql-check # PostgreSQL专用健康检查
timeout connect 5s # 连接超时
timeout server 30s # 服务器响应超时

HAProxy 具有六大核心组件分别是： Frontend - 前端请求处理和路由 Backend - 后端服务器管理和负载均衡 Load Balancer - 负载均衡算法执行 Health Checker - 服务器健康状态检查 Connection Manager - 连接管理和优化 Statistics Engine - 性能统计和监控

HAProxy 请求处理流程是： Accept Connection- 接受客户端连接 Parse Request- 解析请求内容 Route Request- 路由到合适的后端 Select Server- 选择后端服务器 Connect to Server- 连接到后端服务器 Proxy Traffic- 代理请求和响应 Process Response- 处理服务器响应 Close Connection - 关闭连接并清理

HAProxy 负载均衡算法包含以下内容，默认的是Round Robin Round Robin - 轮询算法 Least Connections - 最少连接算法 Source IP Hashing - 源 IP 哈希算法 URI Hashing - URI 哈希算法 URL Parameter - URL 参数算法

HAProxy 健康检查类型包含以下的方式，默认的HTTP方式： TCP Check - TCP 端口连通性检查 HTTP Check - HTTP 请求和响应检查 SSL Check - SSL 证书和连接检查 SMTP Check - SMTP 服务检查 PostgreSQL Check - PostgreSQL 数据库检查

Keepalived 组件

Keepalived 核心作用是通过 VRRP 协议实现虚拟 IP 高可用，为主备 HAProxy 节点提供心跳检测与故障切换，确保负载均衡层的业务接入稳定，避免单点故障导致服务中断的重要组件。

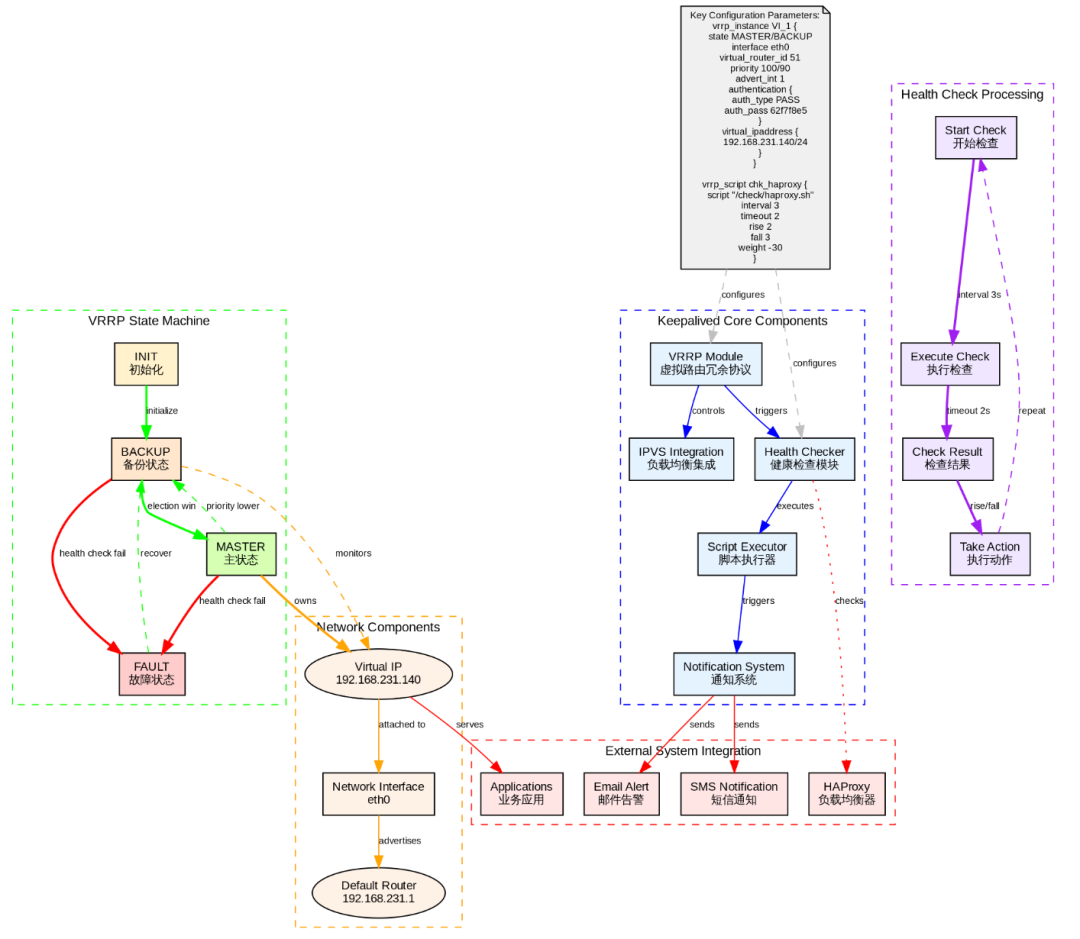

Keepalived 流程架构图

Keepalived 流程架构图

vrrp_instance VI_1 {
    state MASTER/BACKUP
    interface eth0
    virtual_router_id 51
    priority 100/90  # 主/备节点优先级
    advert_int 1  # VRRP心跳广播间隔
    authentication {
        auth_type PASS
        auth_pass 62f7f8e5
    }
    virtual_ipaddress {
        192.168.231.140/24
    }
}

vrrp_script chk_haproxy {
    script "/check/haproxy.sh"
    interval3
    timeout 2
    rise 2
    fall 3
    weight -30
}

Keepalived 的五大核心组件如下： VRRP 模块 - 实现虚拟路由冗余协议 健康检查模块 - 监控后端服务状态 IPVS 集成 - 负载均衡功能 脚本执行器 - 执行自定义检查脚本 通知系统 - 状态变化告警

Keepalived 的 VRRP 状态如下： INIT → BACKUP → MASTER → FAULT

Keepalived 的健康检查流程如下： 开始检查 - 按时间间隔启动 执行检查 - 运行检查脚本或命令 检查结果 - 分析返回状态 执行动作 - 根据结果调整 VRRP 状态

Keepalived 故障处理机制如下： 主节点故障：自动选举新主节点，VIP 无缝转移 健康检查失败：优先级调整，自动切换状态 服务恢复：自动回到正常状态

ETCD 组件

etcd 是基于 Raft 协议的分布式键值存储，为 Patroni 集群提供强一致性的状态存储与共识服务，记录数据库节点角色、选举信息和配置数据，保障 Leader 选举的唯一性，防止脑裂，是实现 PostgreSQL 高可用自动故障转移的核心组件。

ETCD 流程架构图

ETCD 流程架构图

etcd 在选举时主要通过以下参数控制

--heartbeat-interval=100ms    # Leader心跳间隔
--election-timeout=1000ms   # 选举超时时间
--min-election-timeout=1000ms   # 最小选举超时
--max-election-timeout=2000ms   # 最大选举超时
--initial-election-tick-advance=true  # 初始选举优化

Raft 选举流程如下：

Step 1: Follower State-等待 Leader 心跳 Step 2: Election Timeout-未收到心跳触发选举 Step 3: Candidate State-增加任期，发起投票 Step 4: Vote Collection-收集其他节点投票 Step 5: Leader Election-获得多数票成为 Leader Step 6: Leader State-发送心跳维持权威

watchdog 组件

Watchdog 是通过接收 Patroni 的定时心跳来监控其运行状态，一旦检测到进程假死、无响应或心跳超时，会立即触发服务甚至服务重启，强制终止异常节点的不确定状态，有效防止脑裂问题，保障数据库集群的一致性和可用性。

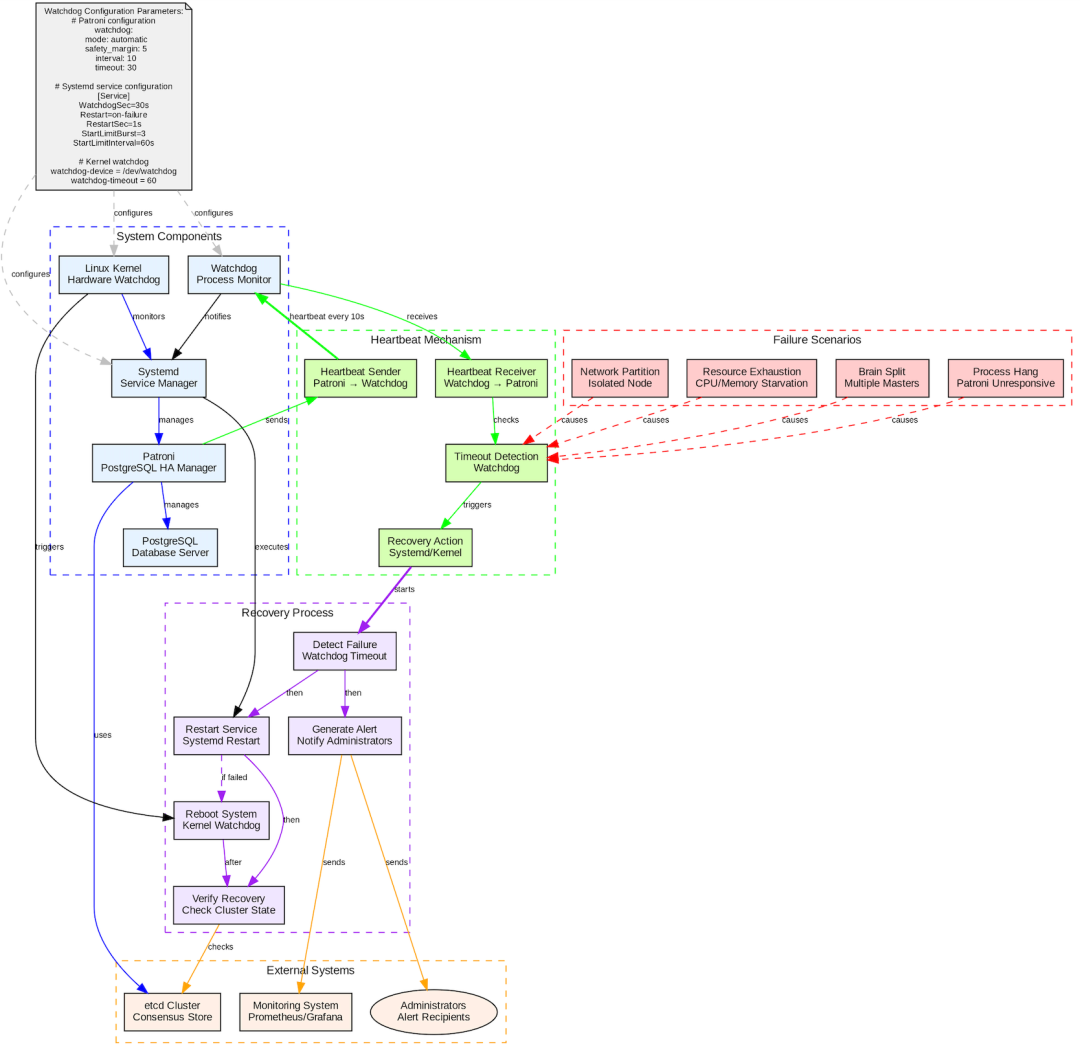

watchdog 流程架构图

watchdog 流程架构图

#  Watchdog配置
watchdog:
  mode: automatic
  safety_margin: 5
  interval: 10
  timeout: 30

# Systemd服务配置
[Service]
WatchdogSec=30s
Restart=on-failure
RestartSec=1s
StartLimitBurst=3
StartLimitInterval=60s

Watchdog 四大核心组件如下： Watchdog - 进程监控器，接收 Patroni 心跳 Patroni - PostgreSQL 高可用管理器，发送心跳 Systemd - 服务管理器，处理服务重启 Linux Kernel - 内核 Watchdog，提供硬件级保障

Watchdog 的心跳检测机制如下： 心跳发送: Patroni 每 10 秒发送一次心跳 心跳接收: Watchdog 监控心跳状态 超时检测: 30 秒超时触发恢复动作 安全裕度: 5 秒缓冲时间

Watchdog 处理的故障场景包含： 脑裂问题 - 多个主节点同时存在 进程假死 - Patroni 进程存在但无响应 网络分区 - 节点与 etcd 集群隔离 资源耗尽 - CPU / 内存 / 磁盘资源不足

Watchdog 恢复处理流程如下： 故障检测 - Watchdog 检测到心跳超时 告警通知 - 通知管理员和监控系统 服务重启 - Systemd 重启 Patroni 服务 系统重启 - 内核 Watchdog 触发系统重启（最后手段） 恢复验证 - 检查集群状态和数据一致性

Watchdog 防止脑裂的工作原理如下： 心跳超时检测: 30 秒内未收到心跳 自动重启机制: 防止故障节点继续写入 集群状态验证: 与 etcd 集群状态对比 数据一致性检查: 验证 WAL 日志位置

Patroni 组件

Patroni 是 PostgreSQL 高可用架构的核心管家，基于 etcd 共识机制实现自动化的主备选举、故障检测与故障转移，实时监控数据库状态并维护集群配置一致性，协调主备节点的流复制同步，防止脑裂问题，无缝对接 HAProxy 实现流量智能路由，让 PostgreSQL 集群的高可用运维彻底告别手动操作。

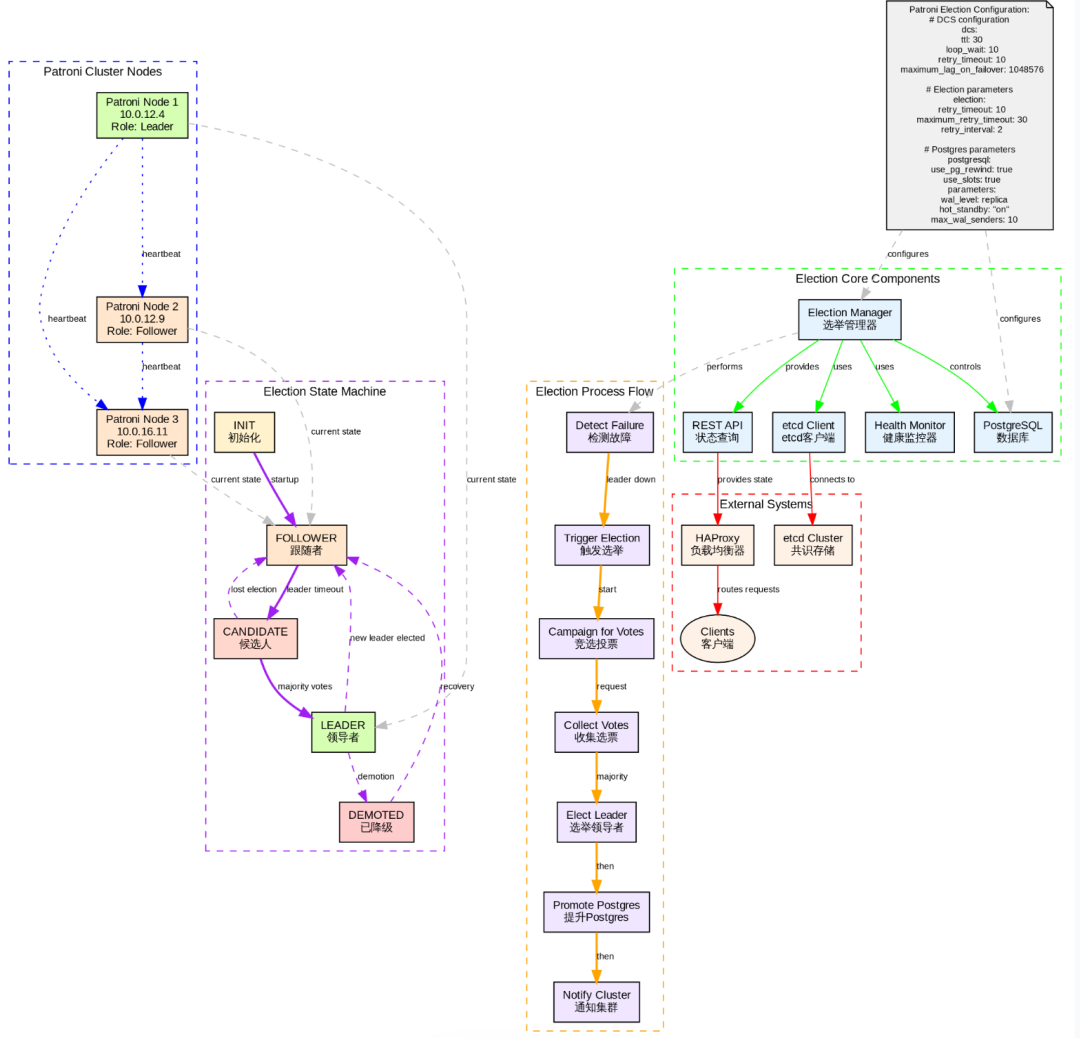

Patroni 流程架构图

Patroni 流程架构图

dcs:
  ttl: 30                    # Leader租约超时时间
  loop_wait: 10              # 心跳发送间隔
  retry_timeout: 10          # 重试超时时间
  maximum_lag_on_failover: 1048576  # 最大复制延迟

election:
  retry_timeout: 10          # 选举重试超时
  maximum_retry_timeout: 30  # 最大选举重试超时
  retry_interval: 2          # 选举重试间隔
  priority: 100              # 节点优先级

Patroni 的五大核心组件有以下的部分： Election Manager - 选举管理器，处理状态转换和投票 Health Monitor - 健康监控器，检测节点和服务状态 etcd Client - etcd 客户端，实现分布式共识 PostgreSQL - 数据库服务，根据角色处理读写请求 REST API - 提供状态查询和手动干预接口

Patroni 的选举状态流程如下： INIT → FOLLOWER → CANDIDATE → LEADER LEADER → DEMOTED → FOLLOWER 故障检测 - 检测 Leader 心跳超时或服务故障 触发选举 - 节点转换为 CANDIDATE 状态 竞选投票 - 向其他节点请求投票 收集选票 - 统计投票结果 选举领导者 - 获得多数票的节点成为 Leader 提升 Postgres - 将 PostgreSQL 提升为主节点 通知集群 - 更新 etcd 状态并通知其他组件

Patroni防止脑裂机制有以下方式： etcd 共识保障 - 使用分布式锁和租约机制 多数票原则 - 必须获得集群多数节点的支持 自动降级机制 - 故障节点自动降级避免数据不一致
