从 MPS 抓一颗价值 800 元，最大输出 100A 的可编程电源芯片：MPM82504

不知道大家有没有看过电视里面，小孩子抓周，抓到什么就以后做什么。我这么大岁数了，也是抓上周了（从偌大的产品线里面选品）。

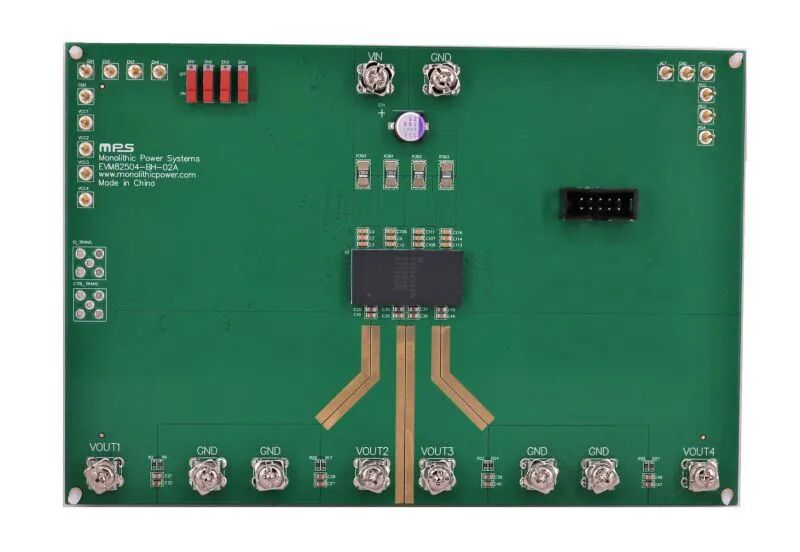

MPS又上大分

MPS又上大分

那我肯定抓最贵的

那我肯定抓最贵的

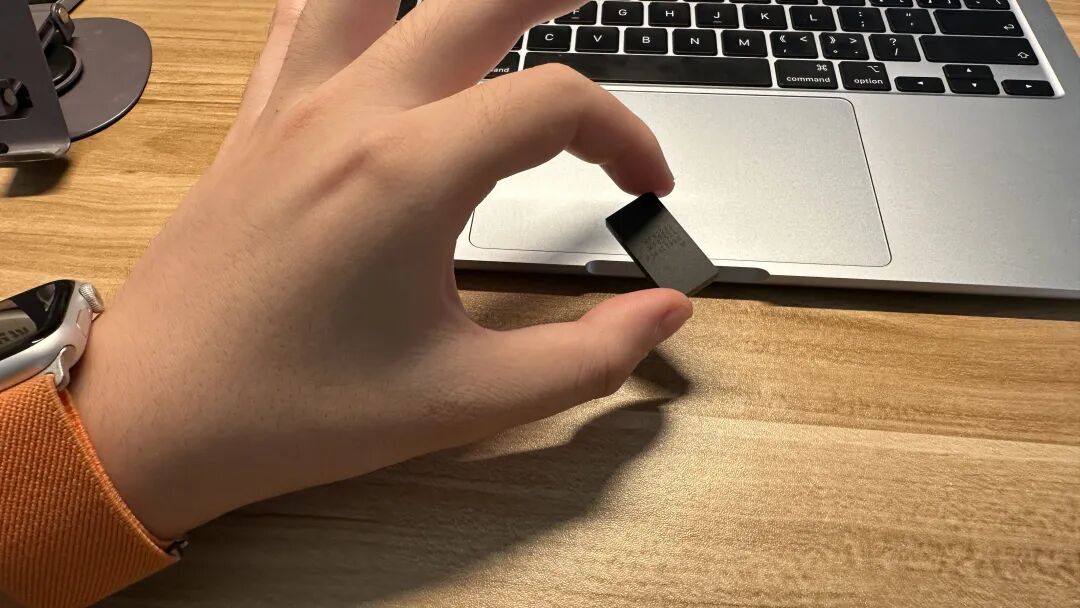

c6d82b124373c8da52a42bfaf3f0a415

微微的很 OK

就这样吧，买的相机和我的美学没有同步上，直接放桌子拍：

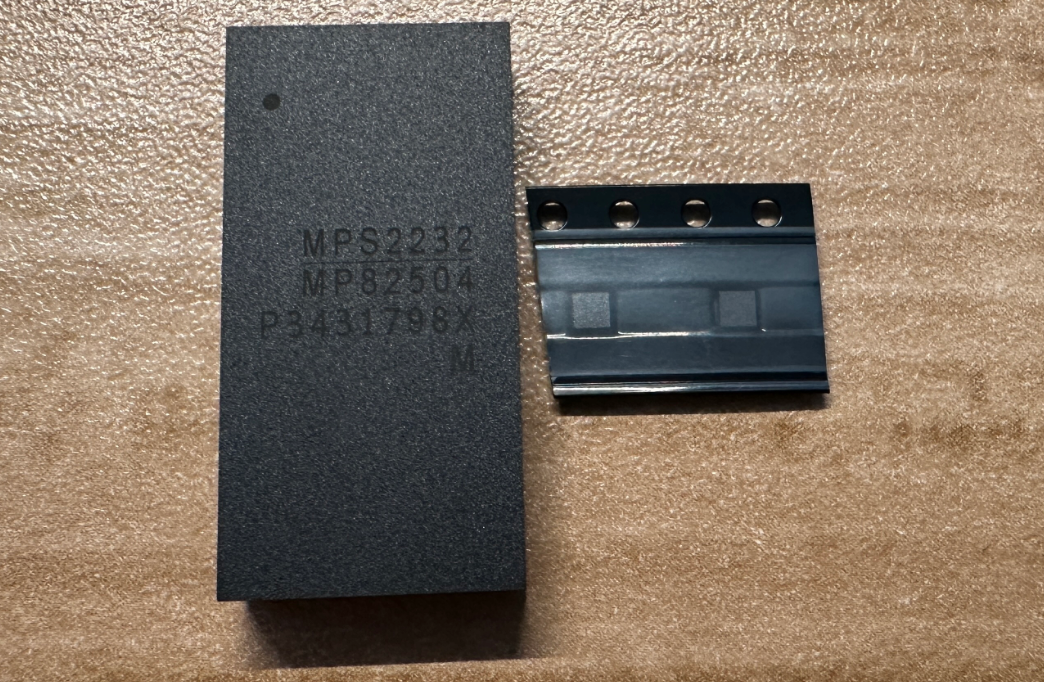

旁边也是我抓的弟弟

旁边也是我抓的弟弟

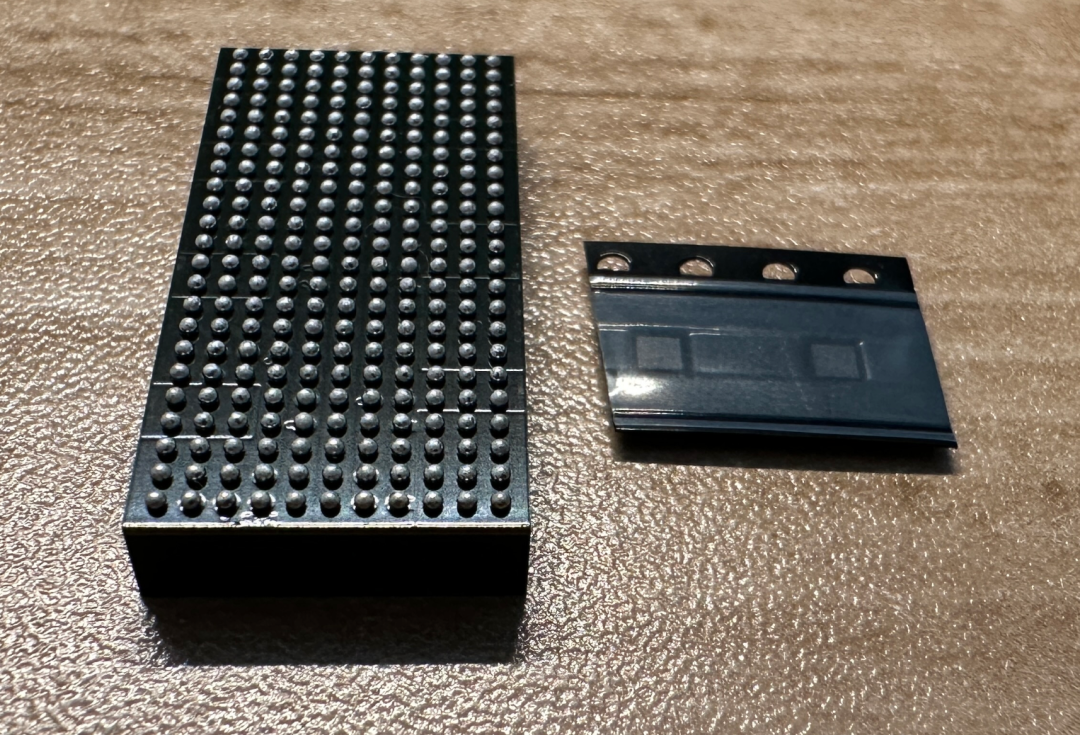

看看肚皮

看看肚皮

好了，已经不想看了，这么多引脚咋走线嘛；MPM82504 采用 BGA (15mmx30mmx5.18mm) 封装。

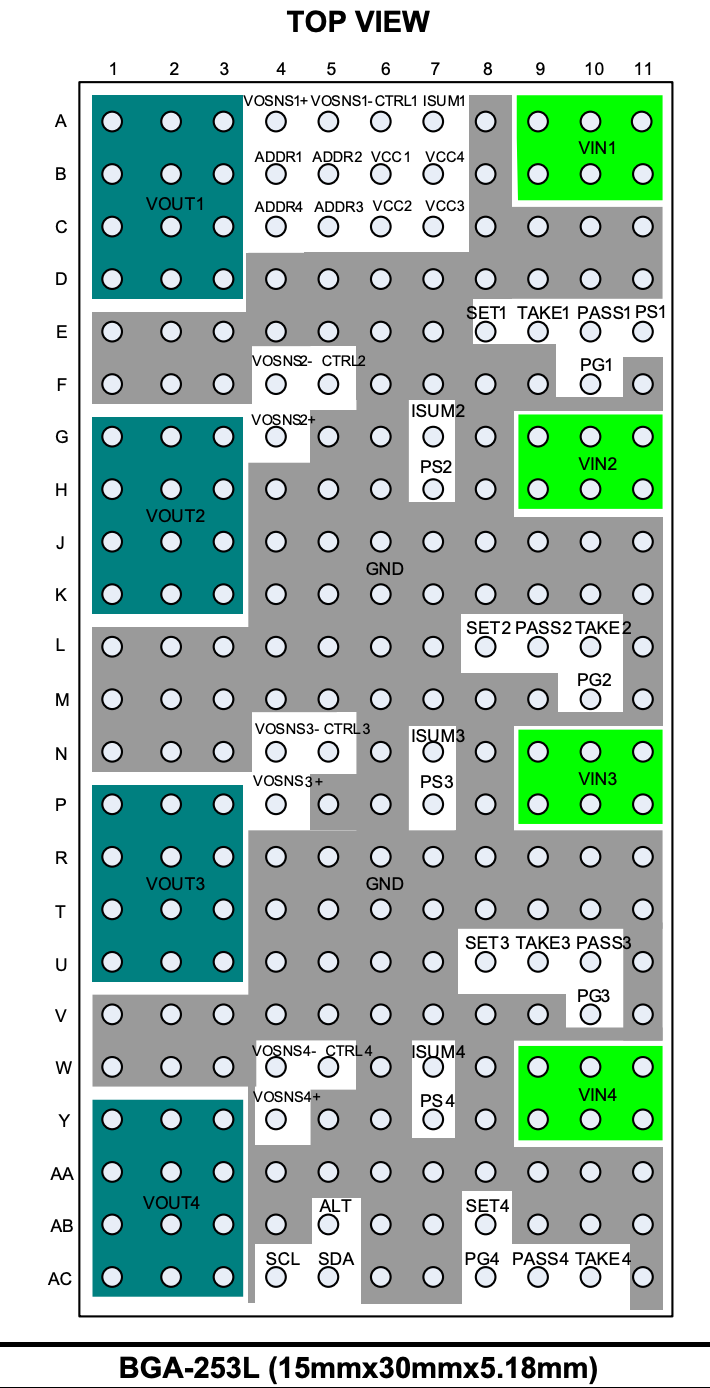

还是比较好走线的

还是比较好走线的

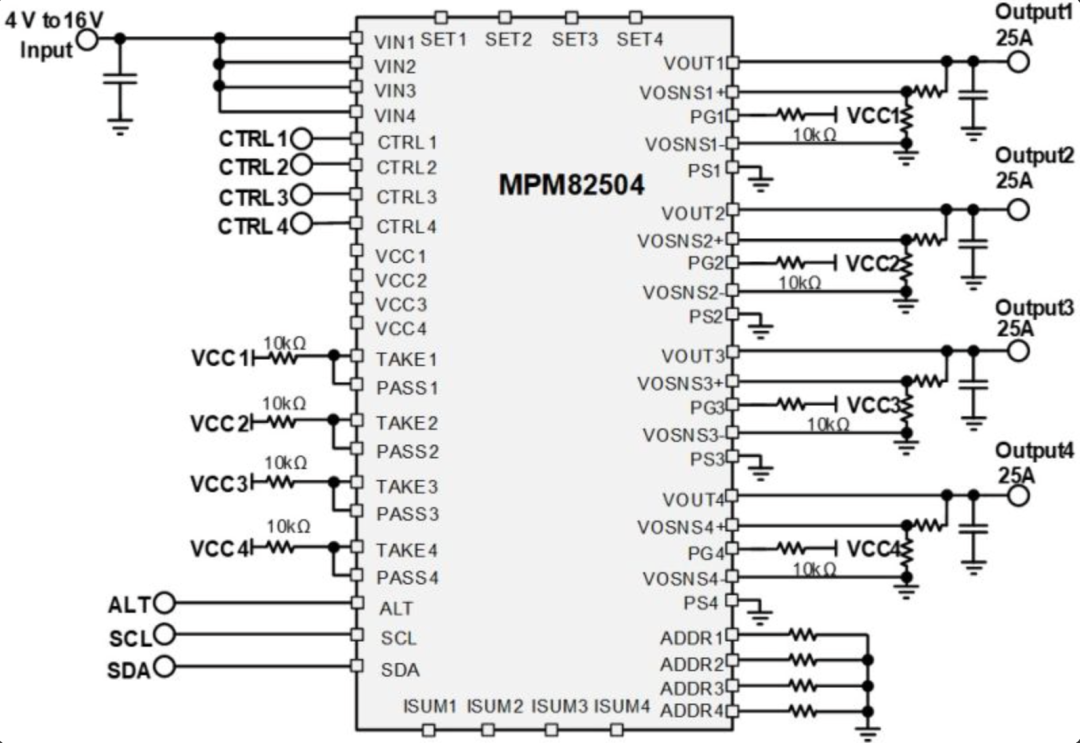

一眼 DCDC，可以写程序控制，之前写的上位机可以加上去

一眼 DCDC，可以写程序控制，之前写的上位机可以加上去

MPM82504 是一款集成了 PMBus 接口的 25A 可扩展全集成电源模块。该模块提供了完整的电源解决方案，每通道可实现高达25A的输出。MPM82504 具有4个输出通道，配置灵活，可并联提供50A、75A或100A的输出电流。该模块可以配合MPM3695-100和多个MPM82504并联使用，提供更高的输出电流。MPM82504 在宽负载范围内可高效工作。

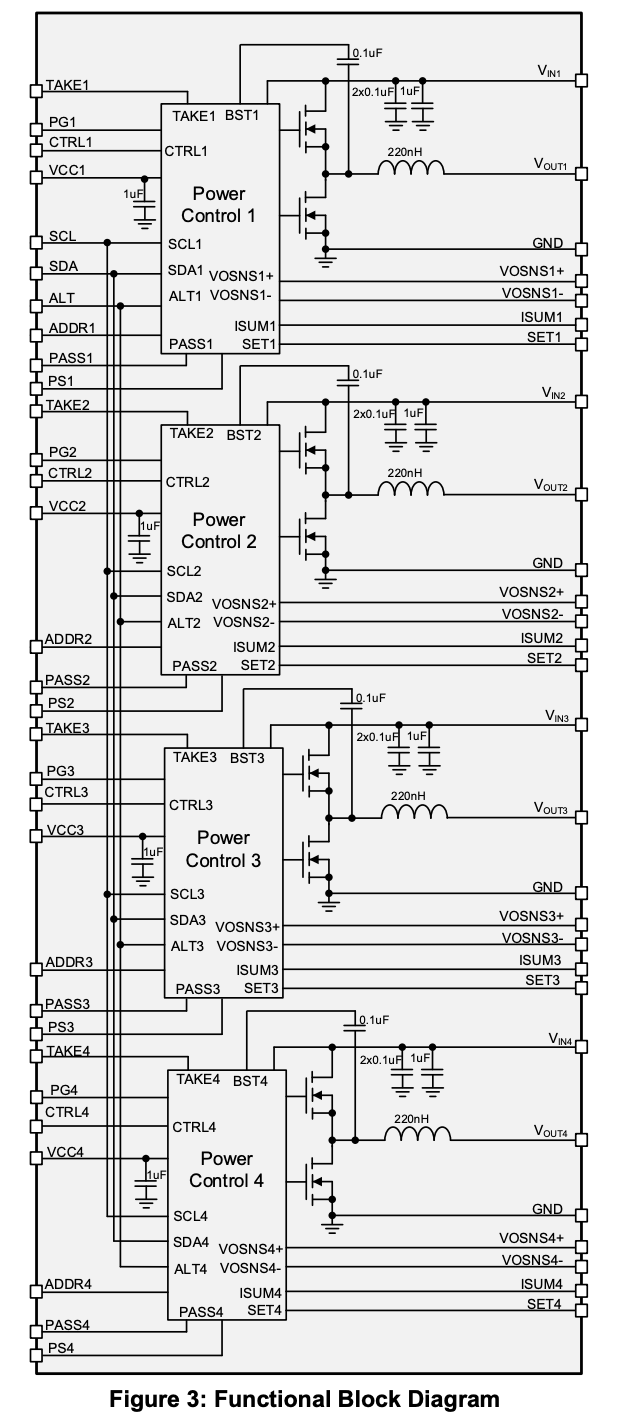

看这个 IIC 居然是一个模块都有一个，然后内部是四个，接到一个共同的线上

看这个 IIC 居然是一个模块都有一个，然后内部是四个，接到一个共同的线上

MPM82504 采用 MPS 独有的多相恒定导通时间控制模式(MCOT)，可提供超快瞬态响应和简单的环路补偿。PMBus 接口提供了灵活的数字配置功能和关键参数监控功能。该模块具有全方位保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPM82504 最大限度地减少了现有外部元器件的使用数量。

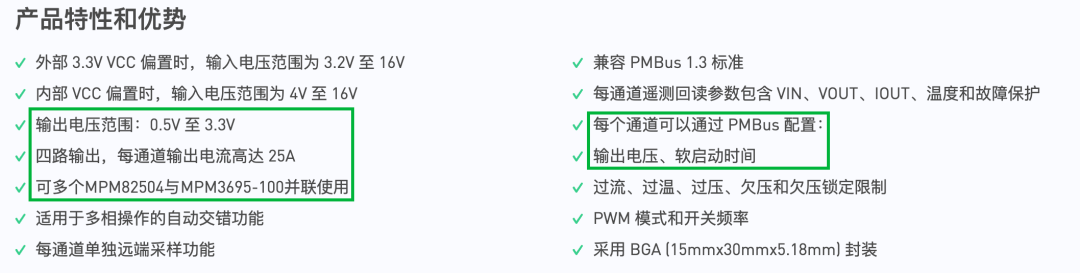

image-20251012103756105

我喜欢的特点

简单看看参数

MPM82504 是一款集成度极高的电源模块，内含：

四个独立可并联的降压（Buck）电源通道；每个通道可输出 25A 电流；可并联多通道实现 50A、75A、100A 输出；甚至可与 MPM3695-100 模块并联，以获得更大电流能力。

输入电压范围：4V~16V（内部供电）；3.2V~16V（外部3.3V偏置供电）

输出电压范围：0.5V~3.3V

封装：BGA-253L，15×30×5.18mm

主要特性

并联与多相工作原理

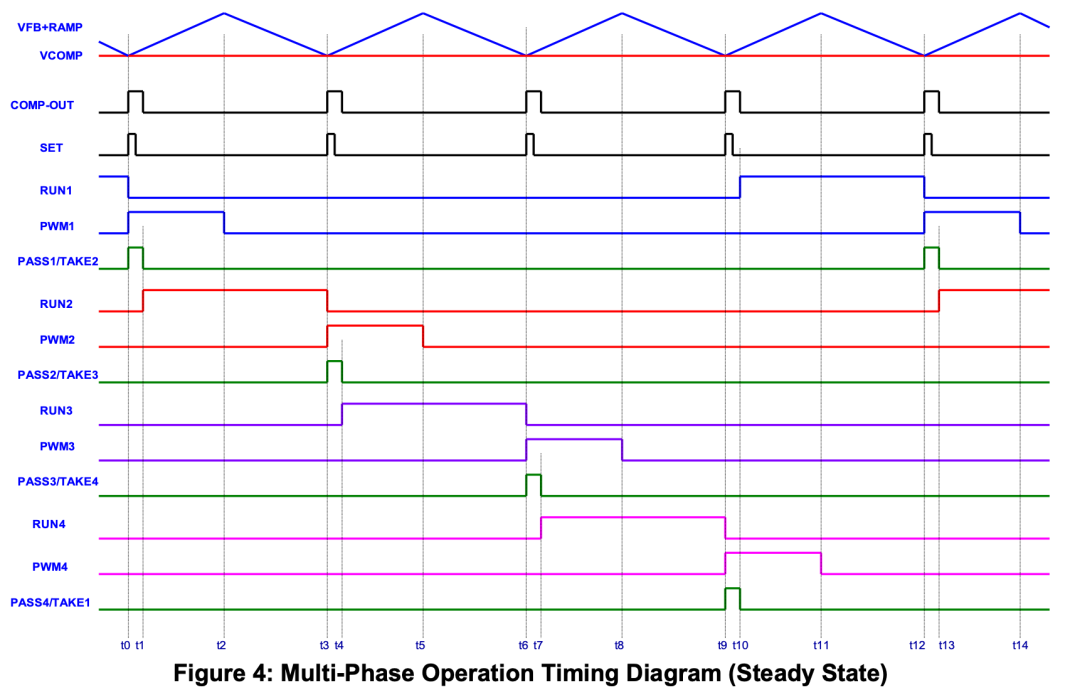

多相并联操作

多相并联操作

模块可以通过信号线互联形成多相并行系统，实现更高电流输出和平滑电流波形：

主从结构：

主通道产生 SET 信号（启动脉冲）；从通道通过 PASS/TAKE 信号链 依次启动，形成相位错开45°的交错PWM；保证电流均衡（Active Current Balancing）。

并联信号线：

CTRLx 控制开关；SETx 同步PWM；ISUMx 电流均衡；PASSx/TAKEx 相位传递；VOSNS± 远程电压检测；PGx 电源状态信号。

MCOT 控制原理（恒定导通时间）

MCOT（Multi-phase Constant-On-Time）控制 是其核心技术：每个相位根据负载变化自动调整导通时间；当反馈信号 (VFB+RAMP) 低于控制电压 VCOMP 时，启动新一轮导通；导通时间固定，但周期会因负载变化自动变化；内部 RAMP补偿 用于保证零ESR陶瓷电容时系统稳定性。

负载阶跃 0A→10A 时，电压跌落仅约 –27mV，恢复在数微秒内。

优点：快速瞬态响应、低输出纹波、无需复杂环路补偿。

PMBus 通信与监控功能

PMBus 是电源管理标准协议，支持：

实时遥测（输入电压 VIN、输出电压 VOUT、电流 IOUT、温度、故障状态）；

参数设定（输出电压、软启动时间、保护阈值、PWM模式、频率等）；

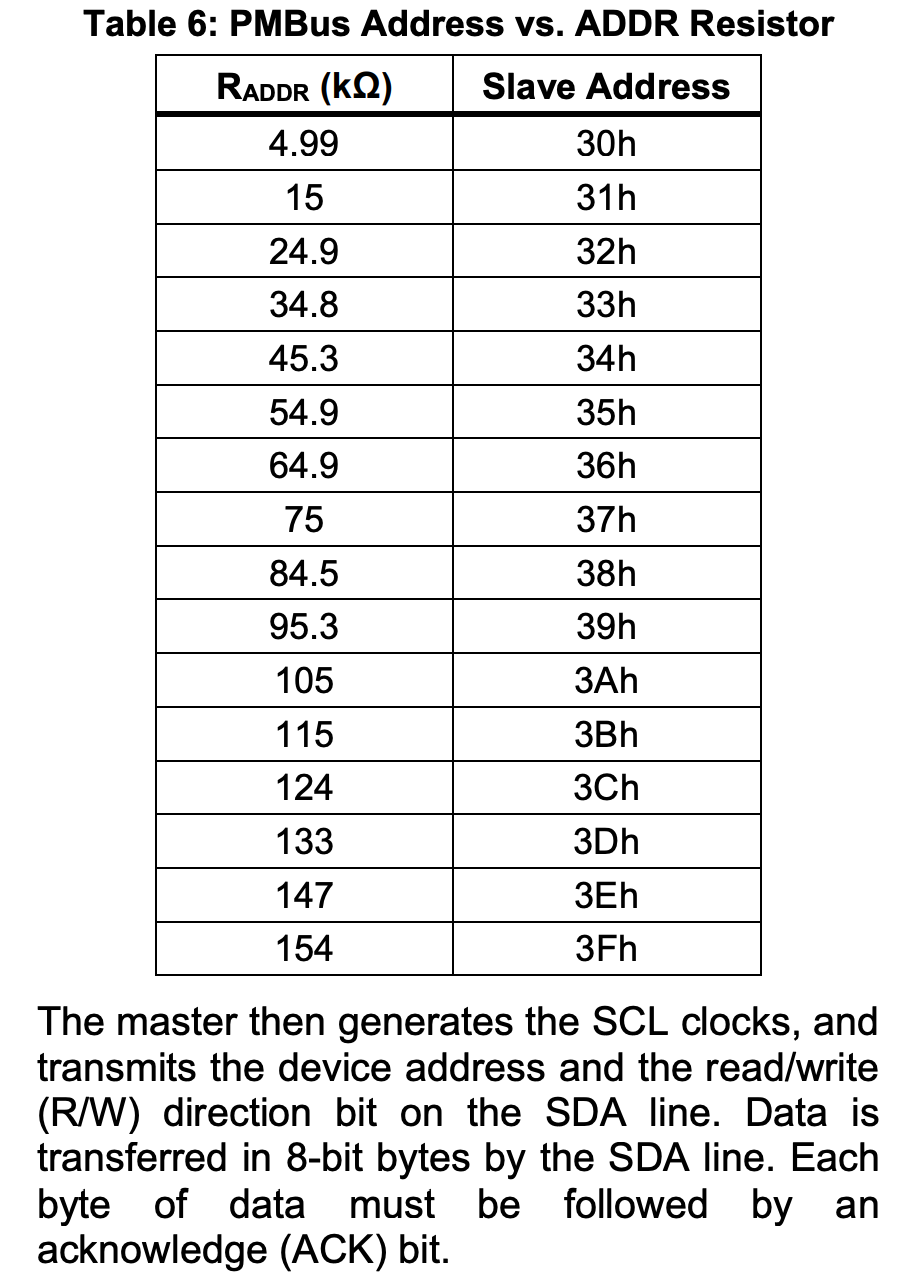

支持 最高 1MHz I²C 通信速率；地址由外接电阻设定（ADDR1~ADDR4，16种可选地址）。

这么精确

这么精确

电气性能参数（典型）

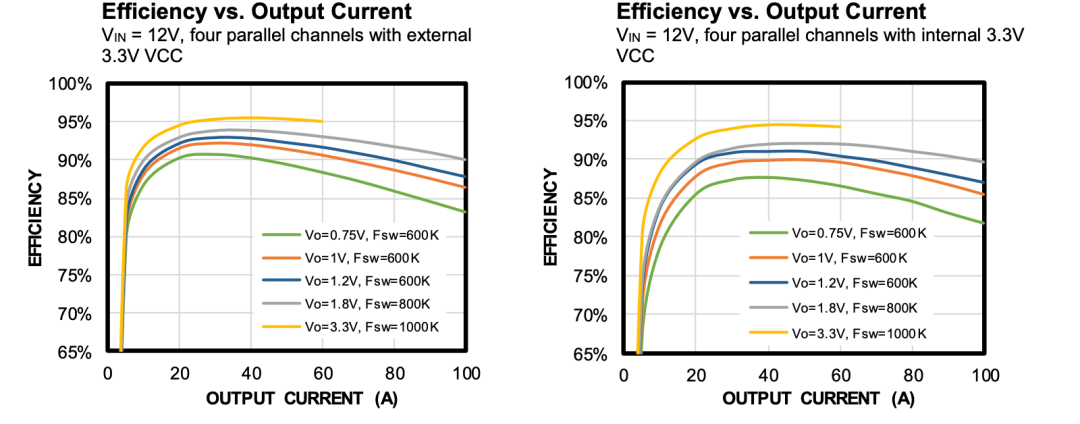

image-20251012105904718

效率

该曲线显示 100A 输出（4并联）时效率仍维持在 >92%

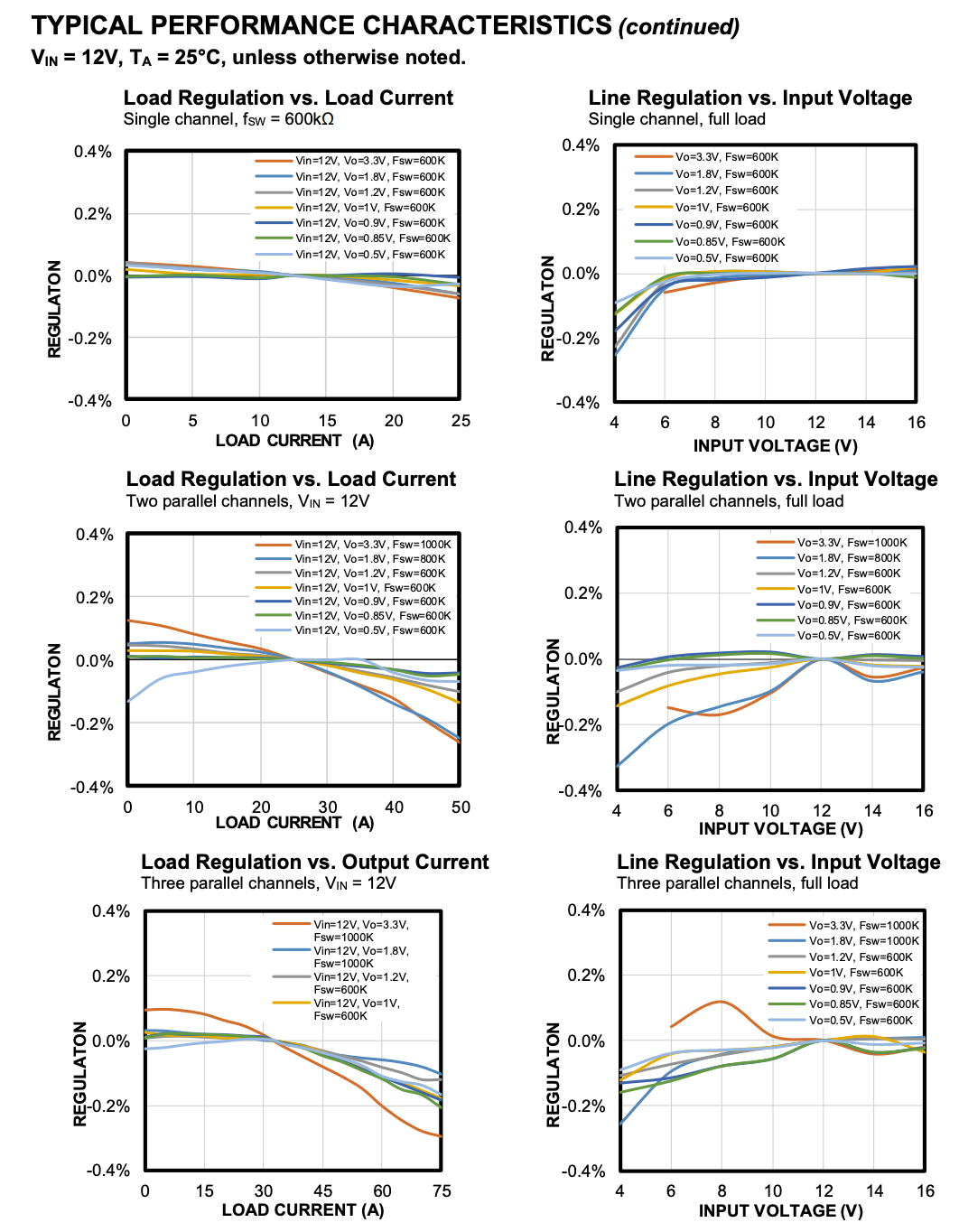

负载调节率

负载调节率

单通道、双通道、四通道图中，曲线波动范围均在 ±0.4% 以内。

后记

大厂一般参数不会骗人，所以这些参数也就不需要去测量了，因为也没有合适的测量环境。对于这颗样片来说，100A，这么多路，体积又这么小，一看就是给高性能计算的芯片设计的，比如 FPGA，GPU 这些。我手边也没有这样的场景，不过还是看到 MPS 强的可怕大家也可以去论坛薅样片🤓，链接直达～https://forum.monolithicpower.cn/c/integrated-inductor-power-modules/8
