纳尼(°ロ°)!，听说有人想对几天的时序数据做 FFT？（YUNSWJ 实现版）

云深无际

发布于 2026-01-07 14:20:48

880

纳尼(°ロ°)!，听说有人想对几天的时序数据做 FFT？（YUNSWJ 分析版）

我大概问了一下需求，可以写成这样的一段话：采集电压噪声;采样率1M;感兴趣的频段是在300k以下,低频在几k以上;时间一个月。文章用「分段 + Welch PSD + 长时间统计」的思路，把 1 Msps / 1 个月的数据拆成很多小块来算。

先看一眼规模有多恐怖

采样率：

时间：1 个月 ≈ 30 天

总样本数：

如果全部存成 float32：

不可能整段存着慢慢算，必须：要么边采边算（在线 PSD），只存结果；要么离线，但按“块”从硬盘流式读取处理。

频谱分析目标再明确一下

采样率：1 MHz

感兴趣频段：几 kHz ~ 300 kHz（低于几 kHz 的超低频可以忽略（对这个任务来说））

需要看的是这段时间内的平均噪声谱（比如 dBV/√Hz）；噪声谱随时间有没有漂移 / 突发异常（比如某天某时分频段噪声抬高）。

这意味着：

频率分辨率不用特别变态，几十 Hz 甚至 100 Hz 就够用了
真正需要的是：0–300 kHz 的 PSD 曲线（长时间平均）；一些关键频段的集成噪声 vs 时间，分辨率按“分钟级”已经够看变化

分段 FFT / Welch 方案

分段长度和分辨率

选一个比较折中的段长：段长点

时间长度：

频率分辨率：

61 Hz 的分辨率对于“几 kHz ~ 300 kHz”的噪声分析已经绰绰有余。

要更细一点（比如 10 Hz）就把调大到 1e5 级；但那样单次 FFT 开销变大、对内存不友好，这个 16k 是比较合适的起点。

窗函数 & 重叠

窗函数：Hann（汉宁窗）好处是旁瓣够低，频谱泄漏控制得不错。

重叠：50%（即 step = N_seg // 2 = 8192，因为要保证分块数据）

那么一秒钟的数据（1e6 点）可以分成大约：

个段

（这里留个尾巴，晚些补）

为什么要重叠？

这里提到的“重叠 50%（step = N_seg//2）因为要保证分块数据”，背后其实有两层含义：

Welch 的 50% overlap：为了“同样的数据量，更多独立的平均”

Welch PSD 的流程是：分段 → 加窗 → FFT → 功率谱 → 多段平均。

如果 不重叠（overlap=0），每段长度 N_seg，那么一块数据里能取的段数少；如果 50% 重叠（step=N_seg/2），同样长度的数据能取到大约两倍的段数；多段平均的好处是：PSD 方差下降（更稳定、更平滑）。

所以 50% overlap 的“工程意义”是：

更多段数 → 更好的平均效果；在不增加 FFT 点数的情况下（Δf 不变），减少 PSD 估计的抖动

但 overlap 不是越大越好，因为：重叠越大，相邻段共享数据越多 → 段与段之间相关性变强，而且计算量也会上升。

对于 Hann（汉宁）窗，50% overlap 是一个经典折中：它能在泄漏控制、方差降低、计算量之间取得平衡（很多标准实现默认就是 Hann+50%）。

“保证分块数据”到底是什么意思？

在工程里通常是这么处理数据的：数据源连续不断来（1 Msps），不可能一次拿一个月，只能按块读取（比如每次 10 秒 / 0.5 秒），你希望“块 A 的尾部”和“块 B 的头部”拼起来后，分段切片仍然等价于“对整条连续数据切片”

关键问题：分段的边界。

如果不做任何处理，会漏掉跨块的段

举例：

N_seg = 16384

step = 8192（50% overlap）

对块 A 做分段，最后一个段可能从 A[k] 到 A[k+16383]，下一段按 step 应该从 A[k+8192] 开始；但这个 “下一段”的前半部分在块 A 末尾、后半部分在块 B 开头；如果你不“跨块拼接”，这段就丢失了。

丢失会带来两件事：段数减少（平均变差）

更关键：PSD 会出现“与块边界有关”的轻微偏差（不是真实信号特性）

所以要留 “carry”（尾巴）跨块拼起来

最常见做法就是看到的 carry：每处理完一个块，留下一段尾巴给下一块拼接，尾巴长度一般就是 N_seg - step

为什么是这个长度？因为：下一段的起点相对上一段前移 step，要让“下一块”开头能凑出完整 N_seg，你至少要保留上一块末尾那部分

公式：

当 overlap=50%：

step = N_seg/2

carry = N_seg - step = N_seg/2

也就是：只需要保留半段长度就够了，内存很省，逻辑也很简单。

长时间统计思路：真正需要存什么

绝对不需要“每一段的全频谱都存一个月”，否则：假设“每分钟存一条平均频谱”那一天就是1440 条；一个月：≈ 4.3 万条；每条频谱 0–300 kHz → 大约个频点；总 float32 数量：，约 0.8 GB → 其实还能接受。

所以我建议分两段：

全局统计

在一个月的流式处理中，维护：

全局平均 PSD（累加后除以总段数）
全局最小 / 最大 PSD（每个频点的 min / max）

这三个向量大小大约 8k 点 × 3 × float64，几十 KB 级——非常小。

按照每分钟的 PSD 或“频段功率”时间序列

按“每分钟”作为一个时间单位：每分钟包含若干个 16.384 ms 的段（数量 ≈ 60 / 0.016 ≈ 3600 段）；对这一分钟内的所有段的 PSD 做平均，得到一个“每分钟平均 PSD”。

然后这里还有两个选择：

存整条 PSD（5k 点）：用来画 spectrogram（时间–频率图）和长时间变化，大约 0.8 GB/月，PC 完全能撑住。（倒不一定是 PC，硬盘吧～）

只存几个频段的积分功率（RMS）：

比如：

Band1: 3–10 kHz

Band2: 10–100 kHz

Band3: 100–300 kHz

每分钟存 3 个值 → 30 天也就 3 × 4.3 万 ≈ 13 万个点，几百 KB。

设计方案中可以两者结合：对重要实验，存每分钟的全频谱 PSD → 后期随便切片分析；对长期部署系统，只存 band power 做监控。

Python 频谱分析流程代码

因为没有真实的数据，这里就做一些仿真数据；要做多分辨率频谱分析（3–20 kHz 用更细 Δf；20–300 kHz 用普通 Δf），以及在线触发 / 事件检测（频段 RMS 超阈值就“抓原始波形”），只用 5 s 的仿真数据（1 Msps），逻辑上完全一样，后面只要把“信号来源”换成真实采集流就行了。

采样率：fs = 1_000_000（1 Msps）

时长：duration_sec = 5（演示用，避免占太多内存）

信号组成：

宽带白噪声（模拟电压噪声底）

固定的两个窄带干扰：10 kHz、100 kHz 正弦

在某些时间段注入“事件”：

事件 1（低频带 3–20 kHz 抬高）：1.5–2.5 s

事件 2（高频带 100–200 kHz 抬高）：3.0–4.0 s

分块分析：每个块长度 chunk_duration = 0.5 s → chunk_size = 500_000 点；把整段数据拆成 10 个块，模拟“在线接收数据”

对每个块：

用标准 Welch 计算 PSD（N_seg = 16384，Δf≈61 Hz）

计算三个频段的带限噪声功率：

Band1: 3–20 kHz

Band2: 20–100 kHz

Band3: 100–300 kHz

用前几个块估计 baseline；后面的块如果某 band 的 RMS > baseline × 阈值 → 触发事件，并保存该块原始波形

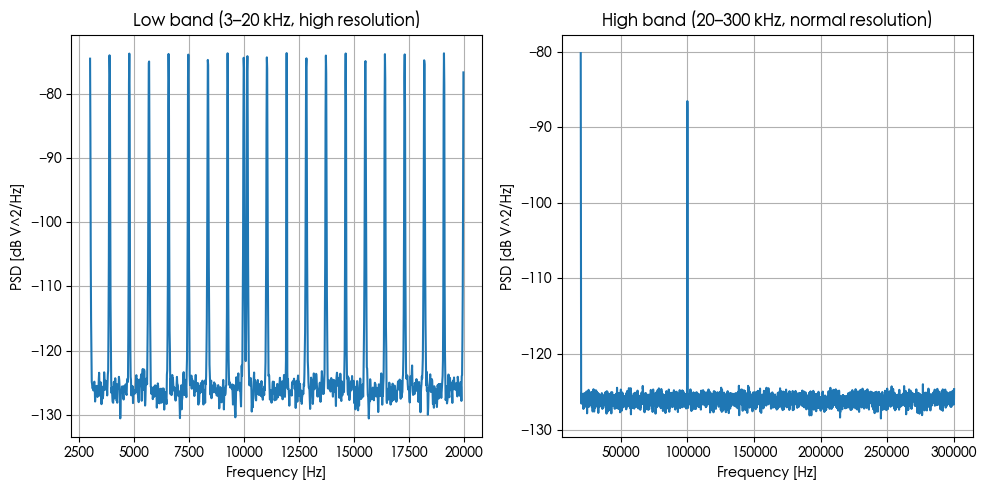

多分辨率 PSD：

低频细分辨率：N_seg_low = 65536（Δf≈15 Hz），3–20 kHz

高频普通分辨率：N_seg_high = 16384（Δf≈61 Hz），20–300 kHz

仿真 + 分段 FFT + 多分辨率 + 事件检测

总点数: 5000000, 块数: 10
基线估计完成: {'B1_3_20k': np.float64(1.0034820612785113e-06), 'B2_20_100k': np.float64(1.6369128739172906e-07), 'B3_100_300k': np.float64(1.560139330210296e-07)}
事件触发: 块 4, 频段 B1_3_20k, 功率=1.962e-05, baseline=1.003e-06
事件触发: 块 4, 频段 B2_20_100k, 功率=7.974e-07, baseline=1.637e-07
事件触发: 块 6, 频段 B2_20_100k, 功率=6.971e-07, baseline=1.637e-07
事件触发: 块 6, 频段 B3_100_300k, 功率=2.956e-05, baseline=1.560e-07
事件触发: 块 7, 频段 B2_20_100k, 功率=6.977e-07, baseline=1.637e-07
事件触发: 块 7, 频段 B3_100_300k, 功率=2.955e-05, baseline=1.560e-07
检测到事件数量: 6
  事件: chunk=4, band=B1_3_20k, chunk_len=500000
  事件: chunk=4, band=B2_20_100k, chunk_len=500000
  事件: chunk=6, band=B2_20_100k, chunk_len=500000
  事件: chunk=6, band=B3_100_300k, chunk_len=500000
  事件: chunk=7, band=B2_20_100k, chunk_len=500000
  事件: chunk=7, band=B3_100_300k, chunk_len=500000

怎么迁移到“一个月实测数据”上？

思路完全一样，只是把“仿真信号 x”换成“实时采集的块数据”。

MCU/FPGA端处理思路

采集侧：以固定块（例如 0.5 s 或 1 s）为单位，从 ADC 拉数据 → 放进环形 buffer；每满一块就 DMA / streaming 到上位机，或者在本地做简单统计（带限积分可以做 IIR 滤波估算）。

用真实数据流替换仿真数据

detect_events_online 现在是对整段 x 切块：

for i in range(n_chunks):
    start = i * CHUNK_SIZE
    end = start + CHUNK_SIZE
    chunk = x[start:end]
    ...

在真实系统里，可以改成：

def process_new_chunk(chunk):
    # 这里 chunk 就是刚刚采满的一块原始数据
    # 把 detect_events_online 里的那段逻辑剪出来放进来
    ...

并把 band_powers、baselines、events 等变量做成“全局状态”或类成员，就成了真正的“在线事件检测器”。

import numpy as np
import matplotlib.pyplot as plt
from typing import Tuple, List, Dict


# ======================
# 配置参数
# ======================
FS = 1_000_000           # 采样率 1 Msps
DURATION_SEC = 5.0       # 仿真总时长 5 s（演示用，可改大）
CHUNK_DURATION = 0.5     # 每块 0.5 s，用来模拟在线处理
CHUNK_SIZE = int(FS * CHUNK_DURATION)

# Welch 参数（高频段默认配置）
N_SEG_HIGH = 16_384
OVERLAP_HIGH = 0.5

# 多分辨率：低频采用更长段
N_SEG_LOW = 65_536
OVERLAP_LOW = 0.5

F_MAX = 300_000.0        # 只关注到 300 kHz


# ======================
# 1. 生成仿真信号
# ======================
def generate_band_noise(t: np.ndarray,
                        f_lo: float,
                        f_hi: float,
                        n_tones: int,
                        amplitude: float,
                        seed: int = None) -> np.ndarray:
    """
    通过叠加多条随机相位正弦，近似生成 [f_lo, f_hi] 带宽内的带限噪声。
    """
    rng = np.random.default_rng(seed)
    freqs = np.linspace(f_lo, f_hi, n_tones)
    phases = rng.uniform(0, 2 * np.pi, size=n_tones)

    # broadcast: (N,1) * (1,M) + (1,M)
    t_col = t[:, None]
    freqs_row = freqs[None, :]
    phases_row = phases[None, :]

    sig = amplitude * np.sin(2 * np.pi * freqs_row * t_col + phases_row)
    # sum over tones
    return sig.sum(axis=1)


def generate_synthetic_signal(fs: float = FS,
                              duration_sec: float = DURATION_SEC) -> Tuple[np.ndarray, np.ndarray]:
    """
    生成带有两个固定正弦 + 两段事件带限噪声的仿真信号。
    返回:
      t: 时间轴 (s)
      x: 信号 (V)
    """
    n_total = int(fs * duration_sec)
    t = np.arange(n_total) / fs

    rng = np.random.default_rng(42)

    # 基础白噪声（比如 0.5 mV_rms）
    base_noise = rng.normal(0.0, 0.5e-3, size=n_total)

    # 两个固定窄带干扰
    tone1 = 2e-3 * np.sin(2 * np.pi * 10_000 * t)   # 10 kHz
    tone2 = 1e-3 * np.sin(2 * np.pi * 100_000 * t)  # 100 kHz

    x = base_noise + tone1 + tone2

    # 事件 1：1.5~2.5 s，抬高 3–20 kHz 带宽
    t_event1 = (t >= 1.5) & (t < 2.5)
    x[t_event1] += generate_band_noise(
        t[t_event1], f_lo=3_000, f_hi=20_000,
        n_tones=20, amplitude=2e-3, seed=1
    )

    # 事件 2：3.0~4.0 s，抬高 100–200 kHz 带宽
    t_event2 = (t >= 3.0) & (t < 4.0)
    x[t_event2] += generate_band_noise(
        t[t_event2], f_lo=100_000, f_hi=200_000,
        n_tones=30, amplitude=2e-3, seed=2
    )

    return t, x


# ======================
# 2. 通用 Welch PSD（单块版）
# ======================
def welch_psd(data: np.ndarray,
              fs: float,
              n_seg: int,
              overlap: float) -> Tuple[np.ndarray, np.ndarray]:
    """
    对一大块 data 做 Welch PSD:
      - 切成多段
      - 去直流 + 加窗
      - rFFT
      - 平均得到单边 PSD (V^2/Hz)

    返回:
      freqs: 频率轴
      psd:   PSD (V^2/Hz)
    """
    data = np.asarray(data)
    n = data.size
    if n < n_seg:
        raise ValueError("数据长度小于 n_seg，无法做 Welch PSD")

    window = np.hanning(n_seg)
    U = (window ** 2).mean()
    step = int(n_seg * (1 - overlap))
    n_segs = 1 + (n - n_seg) // step

    n_fft = n_seg // 2 + 1
    psd_accum = np.zeros(n_fft, dtype=np.float64)
    count = 0

    for i in range(n_segs):
        start = i * step
        seg = data[start:start + n_seg]
        seg = seg - seg.mean()
        seg = seg * window
        X = np.fft.rfft(seg)
        Pxx = (np.abs(X) ** 2) / (fs * n_seg * U)
        psd_accum += Pxx
        count += 1

    psd = psd_accum / max(count, 1)
    freqs = np.fft.rfftfreq(n_seg, d=1.0 / fs)
    return freqs, psd


# ======================
# 3. 多分辨率 PSD
# ======================
def multi_resolution_psd(data: np.ndarray,
                         fs: float = FS) -> Dict[str, np.ndarray]:
    """
    多分辨率示例：
      - 低频 3–20 kHz 用 N_SEG_LOW = 65536 (Δf ~ 15 Hz)
      - 高频 20–300 kHz 用 N_SEG_HIGH = 16384 (Δf ~ 61 Hz)
    """
    # 低频高分辨率
    freqs_low, psd_low = welch_psd(data, fs, N_SEG_LOW, OVERLAP_LOW)
    # 高频普通分辨率
    freqs_high, psd_high = welch_psd(data, fs, N_SEG_HIGH, OVERLAP_HIGH)

    # 裁剪频段
    idx_low_band = (freqs_low >= 3_000) & (freqs_low <= 20_000)
    idx_high_band = (freqs_high >= 20_000) & (freqs_high <= 300_000)

    return {
        "freqs_low": freqs_low[idx_low_band],
        "psd_low": psd_low[idx_low_band],
        "freqs_high": freqs_high[idx_high_band],
        "psd_high": psd_high[idx_high_band]
    }


# ======================
# 4. 事件检测：按块在线处理
# ======================
def compute_band_power(freqs: np.ndarray,
                       psd: np.ndarray,
                       f_lo: float,
                       f_hi: float) -> float:
    """
    对 PSD 在 [f_lo, f_hi] 上积分，得到噪声功率 (V^2)
    """
    idx = (freqs >= f_lo) & (freqs <= f_hi)
    if not np.any(idx):
        return 0.0
    df = freqs[1] - freqs[0]
    return float(np.sum(psd[idx] * df))


def detect_events_online(x: np.ndarray,
                         fs: float = FS) -> Dict:
    """
    模拟在线处理：
      - 每 CHUNK_SIZE 点为一块
      - 对每块做 Welch PSD
      - 计算 3 个频段噪声功率
      - 用前 baseline_chunks 块估计基线
      - 后续块超过阈值则认定为事件，并保存原始块
    """
    n_total = x.size
    n_chunks = n_total // CHUNK_SIZE
    print(f"总点数: {n_total}, 块数: {n_chunks}")

    # 频段定义
    bands = [
        ("B1_3_20k", 3_000, 20_000),
        ("B2_20_100k", 20_000, 100_000),
        ("B3_100_300k", 100_000, 300_000),
    ]

    # 每块各频段功率
    band_powers = {name: [] for name, _, _ in bands}

    # 基线估计用前几块
    baseline_chunks = 3
    baselines = {name: None for name, _, _ in bands}

    # 触发阈值：比如 3 倍 baseline
    threshold_factor = 3.0

    events = []  # 存放 {"chunk_idx": i, "band": name, "chunk_data": array}

    for i in range(n_chunks):
        start = i * CHUNK_SIZE
        end = start + CHUNK_SIZE
        chunk = x[start:end]

        # 对这一块做高频段 Welch（统一配置）
        freqs, psd = welch_psd(chunk, fs, N_SEG_HIGH, OVERLAP_HIGH)
        # 裁剪到 F_MAX
        idx_fmax = freqs <= F_MAX
        freqs_c = freqs[idx_fmax]
        psd_c = psd[idx_fmax]

        # 计算各频段功率
        current_powers = {}
        for name, f_lo, f_hi in bands:
            p = compute_band_power(freqs_c, psd_c, f_lo, f_hi)
            band_powers[name].append(p)
            current_powers[name] = p

        # 更新基线/检测事件
        if i < baseline_chunks:
            # 暂存，最后一起算基线
            pass
        elif i == baseline_chunks:
            # 用前 baseline_chunks 块的值算一次基线
            for name in baselines.keys():
                vals = np.array(band_powers[name][:baseline_chunks])
                baselines[name] = np.median(vals)
            print("基线估计完成:", baselines)
        else:
            # 常规事件检测
            for name, _, _ in bands:
                baseline = baselines[name]
                if baseline is None or baseline == 0:
                    continue
                if current_powers[name] > baseline * threshold_factor:
                    print(f"事件触发: 块 {i}, 频段 {name}, "
                          f"功率={current_powers[name]:.3e}, baseline={baseline:.3e}")
                    events.append({
                        "chunk_idx": i,
                        "band": name,
                        "chunk_data": chunk.copy()
                    })

    # 转成 numpy 数组方便后处理
    for name in band_powers.keys():
        band_powers[name] = np.array(band_powers[name])

    return {
        "band_powers": band_powers,
        "events": events,
        "chunk_times": np.arange(n_chunks) * CHUNK_DURATION
    }


# ======================
# 5. 一些可视化函数
# ======================
def plot_multi_resolution(multi_res: Dict[str, np.ndarray]):
    freqs_low = multi_res["freqs_low"]
    psd_low = multi_res["psd_low"]
    freqs_high = multi_res["freqs_high"]
    psd_high = multi_res["psd_high"]

    psd_low_db = 10 * np.log10(psd_low + 1e-30)
    psd_high_db = 10 * np.log10(psd_high + 1e-30)

    plt.figure(figsize=(10, 5))
    plt.subplot(1, 2, 1)
    plt.plot(freqs_low, psd_low_db)
    plt.xlabel("Frequency [Hz]")
    plt.ylabel("PSD [dB V^2/Hz]")
    plt.title("Low band (3–20 kHz, high resolution)")
    plt.grid(True)

    plt.subplot(1, 2, 2)
    plt.plot(freqs_high, psd_high_db)
    plt.xlabel("Frequency [Hz]")
    plt.ylabel("PSD [dB V^2/Hz]")
    plt.title("High band (20–300 kHz, normal resolution)")
    plt.grid(True)

    plt.tight_layout()
    plt.show()

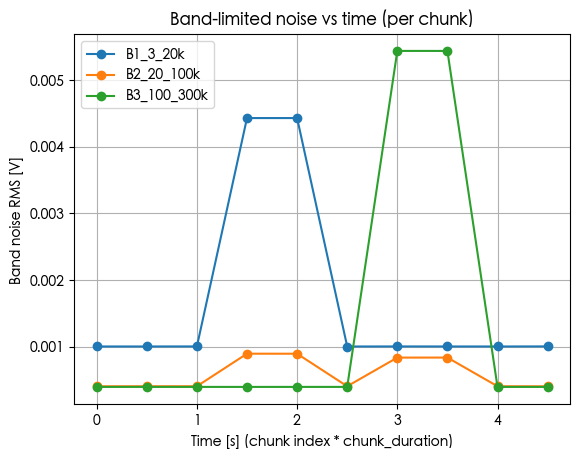

def plot_band_powers(result: Dict):
    band_powers = result["band_powers"]
    chunk_times = result["chunk_times"]

    plt.figure()
    for name, vals in band_powers.items():
        # RMS = sqrt(power)
        plt.plot(chunk_times, np.sqrt(vals), marker="o", label=name)

    plt.xlabel("Time [s] (chunk index * chunk_duration)")
    plt.ylabel("Band noise RMS [V]")
    plt.title("Band-limited noise vs time (per chunk)")
    plt.grid(True)
    plt.legend()
    plt.show()


# ======================
# 6. 主流程示例
# ======================
if __name__ == "__main__":
    # 1) 生成仿真数据
    t, x = generate_synthetic_signal(FS, DURATION_SEC)
    print("生成仿真数据完成:", x.shape)

    # 2) 随便拿一块数据做多分辨率 PSD（比如中间 0.5s）
    mid_start = int(2.0 * FS)
    mid_end = mid_start + CHUNK_SIZE
    segment = x[mid_start:mid_end]
    multi_res = multi_resolution_psd(segment, FS)
    plot_multi_resolution(multi_res)

    # 3) 在线事件检测（按 0.5s 一块）
    result = detect_events_online(x, FS)
    print("检测到事件数量:", len(result["events"]))
    for ev in result["events"]:
        print(f"  事件: chunk={ev['chunk_idx']}, band={ev['band']}, "
              f"chunk_len={ev['chunk_data'].size}")

    # 4) 画出各频段 RMS 随时间变化
    plot_band_powers(result)

本文参与腾讯云自媒体同步曝光计划，分享自微信公众号。

原始发表：2025-12-19，如有侵权请联系 cloudcommunity@tencent.com 删除

数据
