毅硕HPC | InfiniBand网络在HPC集群中的核心应用

一、引言： HPC 离不开 InfiniBand

网络是高性能计算集群的“神经系统”——它决定了计算资源的协同效率、应用的可扩展性，以及最终的科学发现速度。在众多网络技术中，InfiniBand（IB）凭借其超低延迟、高带宽和硬件级卸载能力，已成为HPC领域的黄金标准。据TOP500最新统计，超过65%的顶级超算系统（包括Frontier、Fugaku等）均采用InfiniBand作为主干网络，这绝非偶然。本文将从设计案例、实施过程、后期运维三个维度，系统阐述InfiniBand在HPC中的具体应用，帮助您构建更高效、更可靠的计算基础设施。

在HPC环境中，网络性能直接决定应用效率。传统以太网（如100GbE）虽普及，但其软件协议栈开销大、延迟高（通常>10微秒），难以满足大规模并行计算需求。而InfiniBand通过硬件级创新解决了这一瓶颈，其重要性体现在以下核心维度：

1.  超低延迟与高吞吐

• 延迟：InfiniBand的端到端延迟可低至0.5–1.5微秒（HDR 200Gb/s标准），比RoCEv2（基于以太网的RDMA）低3–5倍。在气候模拟、分子动力学等HPC场景中，节点间需频繁交换小数据包（如MPI_Allreduce操作）。以10,000节点集群为例，延迟每降低1微秒，整体模拟时间可缩短5–10%（实测数据：NVIDIA Quantum-2 HDR集群在LAMMPS应用中加速比达1.8x）。
• 带宽：当前主流HDR标准提供200 Gb/s双向带宽（单端口），且支持聚合链路（如4x HDR = 800 Gb/s）。 AI训练和基因组学分析需处理PB级数据。例如，ResNet-50训练中，IB网络将数据传输时间从以太网的2.1小时压缩至0.7小时）。

2.  远程直接内存访问（RDMA）

• InfiniBand原生支持RDMA，允许节点绕过CPU直接读写远程内存，减少90%以上协议栈开销。在OpenFOAM流体仿真中，RDMA使CPU利用率从70%降至20%，释放核心资源用于计算，整体吞吐提升35%。

3.  可扩展性与容错性

• 通过自适应路由算法（如Adaptive Routing in Subnet Manager）和无损网络设计，IB可稳定扩展至10,000+节点（如Summit超算使用IBM Spectrum Scale + IB）。以太网需依赖DCB/PFC实现无损传输，配置复杂且易引发死锁；IB的硬件流控（Credit-Based）天然避免拥塞。

二、InfiniBand网络设计案例

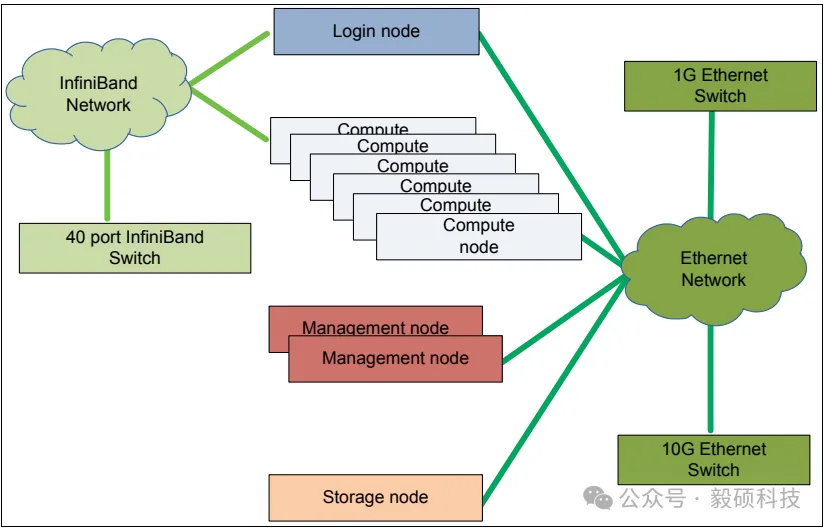

案例一：小型解决方案（约10节点）

此案例适用于入门级HPC或AI集群，目标是实现一个简单、高性价比的基础架构。

1.   架构与硬件组件：

• 计算网络：使用1台40端口（1U规格）的InfiniBand交换机作为核心，构建一个简单的星型拓扑。
• 节点：包括6台计算节点、1台登录节点、1台存储节点和2台管理节点（用于高可用）。
• 管理网络：使用1台1GbE以太网交换机，用于操作系统安装、监控和带外管理。
• 存储网络：使用1台10GbE以太网交换机，连接存储节点。此时存储流量不经过InfiniBand网络。

2.   部署与配置要点：

• 物理布局：为优化线缆长度，将InfiniBand交换机部署在机架中部位置。
• 网络隔离：InfiniBand网络专门用于计算节点间的高速通信（IPC）和登录节点接入。管理、存储流量通过独立的以太网网络，避免对计算网络造成干扰。
• 配置流程：
  • 为所有服务器的InfiniBand主机通道适配器（HCA）安装驱动和OFED软件栈。
  • 配置并启动子网管理器（Subnet Manager）。在小型单交换机网络中，子网管理器可运行在任一节点（如管理节点）上，负责为所有端口分配LID并设置路由。
  • 使用ibstat、ibhosts、ibswitches等命令验证网络发现和连通性。
  • 配置管理网络IP地址，确保所有节点可被管理。

案例二：中型解决方案（约50节点）

当集群规模扩大，单个交换机的端口不足时，需要升级为多交换机、非阻塞的拓扑结构。

1.   架构与硬件组件升级：

• 计算网络拓扑：采用两层非阻塞胖树（Fat-Tree）拓扑。使用5台40端口的InfiniBand交换机，其中2台作为脊（Spine）层交换机，3台作为叶（Leaf）层交换机。
• 节点扩展：计算节点增至50台，登录节点增至2台，存储节点增至2台。
• 存储网络变更：存储节点直接接入InfiniBand网络，以提供更高的存储I/O性能，同时省去独立的10GbE存储网络交换机。
• 管理网络：仍保留1GbE以太网用于带外管理。

2.   部署与配置要点：

• 拓扑构建：
  • 所有计算节点、登录节点和存储节点连接到3台叶交换机。
  • 每台叶交换机使用一定数量的端口作为上行链路（Uplinks），连接到2台脊交换机。
  • 确保上行链路的总带宽不低于所有下行链路（连接节点）的总带宽，以实现“非阻塞”。
• 子网管理器配置：在更复杂的多交换机网络中，子网管理器的角色至关重要。它需要计算整个胖树拓扑的最佳无环路由表，并下发给所有交换机。通常需要配置主备子网管理器以实现高可用。
• 规模与成本权衡：从单交换机扩展到多交换机胖树拓扑并非线性增长，会引入额外的交换机间连线成本和更复杂的管理。此设计最多可支持60个节点（5台交换机 * 40端口 / 上行链路比例）。

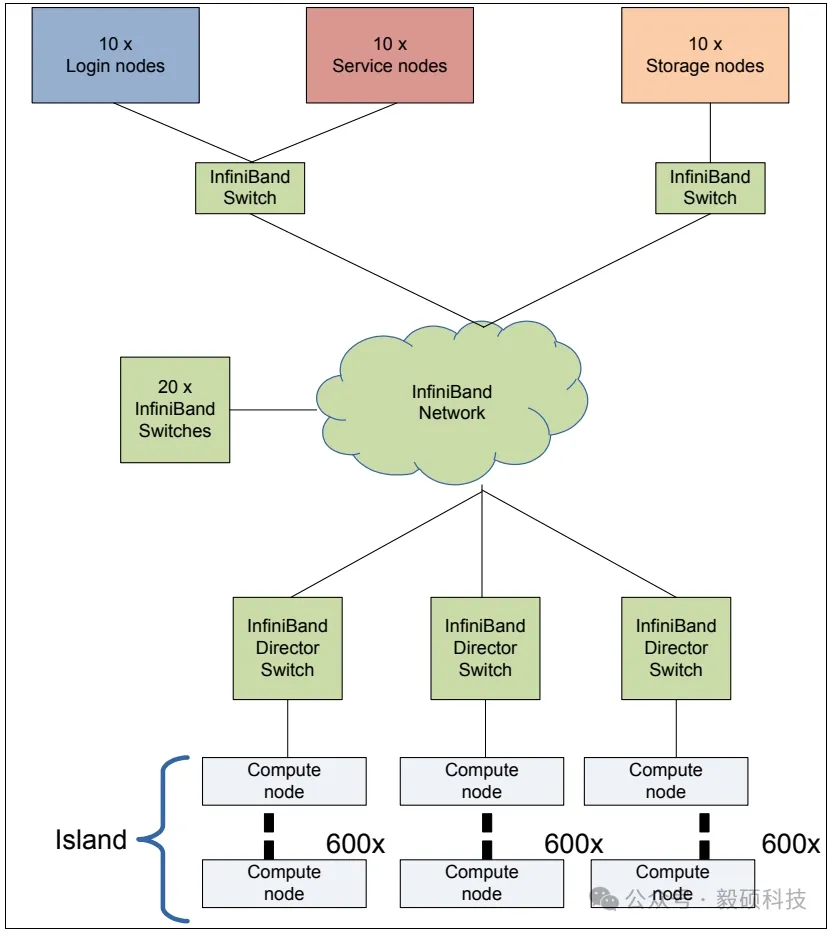

案例三：大型与超大型解决方案（数百至上千节点）

对于超大规模集群，需要使用导向器级（Director）交换机和“岛屿（Island）”架构来管理复杂性和成本。

1.   架构核心——岛屿与导演交换机：

• 导向器级交换机：一种高密度、模块化的机箱式交换机，可提供高达800个端口。它用内部背板替代了大量外部交换机间连线，极大简化了布线和管理。
• 岛屿架构：将整个大规模集群划分为多个“岛屿”。每个岛屿内部使用导向器级交换机或一组叶交换机，构建一个完全非阻塞的网络。岛屿之间通过有限带宽的链路连接，形成一个有阻塞因子的上层网络。
• 设计示例：一个包含1800个计算节点的集群被分为3个岛屿，每个岛屿600个节点。

• 每个岛屿使用1台800端口的导向器级交换机。
• 600个端口用于连接本岛屿的计算节点。
• 200个端口作为上行链路，用于连接其他岛屿或核心存储/登录节点区域。
• 岛屿间的阻塞因子为1:3，意味着当所有节点跨岛屿通信时，每个节点只能获得其端口带宽的1/3。但岛屿内部的通信享有全带宽。

2.   部署与配置要点：

• 分层管理：管理架构也需分层，例如设置全局主管理节点和每个岛屿的子管理节点。
• 作业调度器感知：作业调度器（如Slurm）必须感知网络拓扑。对于需要高带宽的作业，调度器应尽量将任务分配在同一个岛屿内，以利用全带宽；对于通信需求不高的作业，可以跨岛屿调度以充分利用整个集群资源。
• 扩展升级：若需在一个岛屿内容纳超过一台导向器级交换机端口数的节点（如>800），则需在导演交换机下层再增加一层叶交换机（ToR交换机），形成三层胖树拓扑。
• 运维工具：在大规模网络中，使用ibnetdiscover、iblinkinfo、sminfo等工具进行拓扑发现和状态监控至关重要。带外管理网络是故障诊断和恢复的生命线。

三、InfiniBand网络实施全流程

实施IB网络需严谨规划，避免“高开低走”。以下基于10+个HPC集群部署经验，提炼出可复用的六步实施法，聚焦易错点与优化技巧。

阶段1：需求分析与拓扑设计

• 关键问题：

• 量化通信模式：使用ibnetdiscover或osu_latency预测试现有集群的MPI通信特征（如点对点/集体通信比例）。
  • 使用 osu_bench 套件中的 osu_latency, osu_bw, osu_allreduce 进行通信模式预测试。
  • 示例命令（跨两个节点测试点对点延迟）：

# 节点A启动服务端
./osu_latency -d ibv

# 节点B启动客户端
./osu_latency -d ibv 10.10.1.1

选择拓扑：

• 中小型集群（<500节点）：推荐Fat-Tree（低成本，易管理）。
  • 优点：结构简单、路径唯一、易于管理
  • 缺点：交换机数量随规模平方增长，成本高
  • 设计要点：
    • 设每台叶交换机（Leaf）连接 N 台服务器 → 共需 Leaf 数量 = 总节点数 / N
    • 核心交换机（Spine）数量 ≥ N，确保任意两叶间有直达路径
    • 推荐比例：3:1 oversubscription ratio（即上行带宽 : 下行带宽 ≤ 1:3）
• 大型集群（>500节点）：采用Dragonfly+（NVIDIA Quantum-2支持），减少交换机层级，提升扩展性。
  • 优点：极低直径（diameter=3）、高容错、节能
  • 组成单元：
    • Group：一组本地互连的节点（如一个机柜）
    • Router Links：组间长跳连接（Global hops）
    • 优势：仅需少量全局链路即可实现全连通，大幅减少电缆长度和功耗
    • 厂商支持：NVIDIA Quantum-2 UFM Fabric Manager 原生支持自动路由优化

避免“过度设计”——若应用以本地计算为主（如单节点GPU渲染），IB收益有限；优先用于跨节点通信密集型场景。

阶段2：硬件选型与采购

• 核心组件清单：

• 成本优化技巧：
  • 对非关键节点（如登录节点），可混用EDR 100Gb/s网卡，但计算节点必须统一HDR标准。
  • 通过NVIDIA NGC获取免费软件栈（如HPC-X），避免额外授权费用。

阶段3：软件配置与子网管理

核心步骤：

1.   安装MLNX_OFED驱动（所有节点）：

# MLNX_OFED 是 Mellanox/NVIDIA 提供的官方驱动栈，包含内核模块、用户态库、诊断工具。
# 下载
wget https://www.mellanox.com/downloads/ofed/MLNX_OFED-5.8-3.0.7.0/MLNX_OFED_LINUX-5.8-3.0.7.0-rhel8.7-x86_64.tgz
tar -xzf MLNX_OFED_LINUX-*.tgz
cd MLNX_OFED_LINUX-*

# 安装
sudo ./mlnxofedinstall --all --upstream-libs --dpdk --fw-update

• --all：安装全部组件（包括RDMA core、IPoIB、SR-IOV）
• --dpdk：若需DPDK加速则添加
• --fw-update：自动升级HCA固件至最新稳定版

2.   重启并验证：

sudo /etc/init.d/openibd restart
sudo modprobe mlx5_core

# 验证设备识别
ibstat
# 输出应显示：State: Active, PHY state: LinkUp, Rate: 200 Gb/sec (HDR)

常见问题处理：

• 错误：modprobe: FATAL: Module mlx5_core not found → 检查内核版本兼容性（MLNX_OFED 5.8 支持 Kernel 4.18~5.14） → 使用 --force 参数强制安装匹配驱动
• 警告：Detected active RDMA devices but no IPoIB devices created → 手动加载IPoIB模块：sudo modprobe ib_ipath

3. 配置子网管理器（Subnet Manager, SM）：

InfiniBand网络需要至少一个SM来分配LID、管理路由、监控链路状态。

• 在主管理节点启动OpenSM (Primary SM)：

sudo opensm -g 0x8001 \
            -B \                    # 后台运行
            -s 0 \                  # 主SM优先级最高
            -e 0 \                  # 不启用enhanced port 0
            -r 1 \                  # 启用自适应路由（Adaptive Routing）
            -G 1 \                  # 启用组播优化
            -L 4 \                  # LID范围：动态分配4级（最多65535个）
            -F 1 \                  # 启用FLIT流控
            -C minhops             # 路由策略：最短路径优先

• 配置文件优化（/etc/opensm/opensm.conf）

# 固定关键端口的LID（如登录节点）
guid_lid_map = {
    0x0002c90300abcdef: 1,
    0x0002c90300fedcba: 2
}

# SL to VL映射（避免拥塞）
sm_sl2vl = 0=0,1=0,2=0,3=0

# 启用分区（Partition-based security）
partitions = {
    "default=0xffff; ipoib=0x8001"
}

• 加入开机自启

sudo systemctl enable opensm
sudo systemctl start opensm

阶段4：性能调优与验证

1.   基础参数调优

• 关闭不必要服务

sudo systemctl stop firewalld      # 防火墙会干扰IB流量
sudo systemctl disable firewalld
sudo echo 'net.ipv4.ip_forward=0' >> /etc/sysctl.conf

• CPU亲和性绑定（NUMA优化）

# 将HCA中断绑定到同一NUMA节点的CPU
sudo sh -c "echo 2 > /proc/irq/$(grep mlx5 /proc/interrupts | awk '{print $1}' | tr -d ':')/smp_affinity_list"

# 设置进程调度策略（MPI作业）
export OMPI_MCA_btl=self,sm,tcp,vader
export UCX_NET_DEVICES=mlx5_0:1
export UCX_TLS=rc,mm,shm

• MTU设置（必须）

# 查看当前MTU
ip link show ib0

# 设置最大MTU（HDR下为65520字节）
sudo ip link set dev ib0 mtu 65520

2.   基础测试工具

ibping（检测端到端延迟）、ibstatus（检查端口状态）。

• 如带宽测试：

# 在节点A运行接收端
ib_send_bw -d mlx5_0 -F
# 在节点B运行发送端（测试双向带宽）
ib_send_bw -d mlx5_0 -F 10.10.1.1

• 达标阈值：
  • HDR 200Gb/s：单向带宽 > 180 Gb/s，延迟 < 1.2 μs（空载）。
  • 若未达标：检查MTU（必须设为65520）、关闭防火墙、确认CPU亲和性（taskset -c 0-7绑定测试进程）。

阶段5：HPC系统集成

• 与 Slurm 作业调度器整合： 在slurm.conf中设置：

# 启用PMI-2协议（支持IB原生通信）
LaunchParameters=use_pif

# 设置树形宽度匹配IB拓扑
TreeWidth=128

# 指定默认网络接口
CommunicationType=ext_sctp
ExtSctpHostAddress=ib0

• 启用GPU Direct RDMA（GPU内存零拷贝）： 允许GPU显存直接通过IB传输，绕过CPU内存，减少延迟30%以上。 前提条件：
  • GPU驱动 ≥ R515
  • CUDA Toolkit ≥ 11.7
  • MLNX_OFED ≥ 5.5
  • 应用使用支持GDR的库（NCCL、cuFile、cuMPI）

验证是否启用：

nvidia-smi rdmatest
# 输出应包含："RDMA is supported and enabled"

阶段6：安全加固

• 启用分区（Partition）：通过SM配置GUID-based分区，隔离不同项目组流量。

# 创建项目专属分区（P_Key=0x8001）
opensm -p 0x8001 -G 1

# 在节点上加入特定分区
sudo ip link set ib0 down
sudo ibportstate 1 init
sudo ibportstate 1 armed pkey=0x8001
sudo ip link set ib0 up

• 禁用未使用端口：ibportstate 1 DOWN（防止未授权接入）。

四、后期运维监控

IB网络的运维核心是预防性监控和快速故障定位。以下基于NVIDIA UFM和开源工具链，提供可落地的运维框架。

1.  监控体系

• 必备工具栈：

• 黄金指标阈值：
  • 端口错误计数（ibportcounters -vv）：SymbolErr > 0 需立即检查光纤。
  • 吞吐波动：单节点带宽 < 150 Gb/s（HDR）时触发告警。
• 运维技巧：在Prometheus中配置：

rules:
  - alert: IB_Bandwidth_Drop
    expr: ib_send_bw < 150  # 单位Gb/s
    for: 5m
    labels: severity=warning

2.  常见故障与根因分析

3.  升级与扩展策略

• 无缝扩容：
  • 新增节点时，先在SM中预留LID范围（opensm -L 4 -F 1）。
  • 使用ibdev2netdev验证新节点端口状态。
  • 切勿直接重启SM——通过opensm -g热加载新配置。
• 版本升级：
  • 遵循“交换机→HCA→驱动”顺序升级（如EDR→HDR需先换交换机）。
  • 利用UFM的Fabric Validation功能预检兼容性。

4.  运维策略：建立HPC网络SOP

• 每月执行：ibchecknode（节点健康扫描）、ibcheckerrors -v（错误归档）。
• 每季度：压力测试（ibstress模拟10,000节点通信）。
• 文档化：维护fabric.topo和opensm.conf变更日志，与计算团队共享。

五、InfiniBand——HPC未来的确定性选择

在AI与HPC融合的浪潮下，网络性能已成为科学计算的“新摩尔定律”。InfiniBand不仅解决了传统网络的延迟与带宽瓶颈，更通过RDMA和智能拓扑管理，将HPC集群的效率推向极致。

本文从实施细节到运维实践，反复验证了一个事实：当您的应用规模突破百节点，InfiniBand不是成本，而是ROI最高的投资。
