本文通过梳理online softmax公式的推导过程，逐步的理清 FlashAttention的优化思路，以及结合分块策略是怎样进行高效实现的。主要内容为：

1）矩阵分块的进一步思考，让attention计算也一步到位。 2）通过引入代理值使得softmax从3-pass算法到2-pass算法的实现 3）flash attention 计算如何进化到1-pass

1，矩阵分块的进一步思考

矩阵分块考虑内存限制的同时，充分利用了显卡并行计算的能力，极大提高了大矩阵计算的效率。

两个分块矩阵A和B相乘得到结果C。中间需要从左到右的遍历对应的A，从上到下的遍历B，此时的中间结果暂存在内存中，直到得到完整的计算结果C，将结果C写回到HBM中。以上过程的关键是：一次读取和一次写入，中间结果不必缓存，进而减少了和HBM内存的交互次数。且多个分块并行运算，最后将结果累加后得到整个矩阵运算的结果，“高，实在是高！”。

那对于attention的计算，是否也可以一步到位的计算，从输入X直接得到最终的输出O？

答案是可行的。对于矩阵的乘法利用分块矩阵可以高效的完成计算，对于attention 依然可以利用分块一次性计算。

图（一），分块flash attention示意图。

对矩阵Q、K、V和O进行分块，然后一次载入一个对应的分块，一站式的完成attention的操作后，直接输出对应分块的最终attention结果。然后写入HBM内存中，这样就极大减少了中间结果的保存和读取，节省了大量IO访问时间。

FlashAttention 要做到一步到位计算注意力，主要的障碍在于softmax。

2，self-attention 矩阵分块的阻碍

2.1，如何一步到位计算注意力

标准计算attenton 的方式是通过以下的公式逐步计算。

其中X为前softmax逻辑矩阵，A为注意力分数，O为最终输出。全局来看，标准的注意力需要存储中间的计算结果，与HBM多次交互进行读写，效率不高。

优化的目标是利用矩阵分块一次性的从输入直接得到输出，一步到位，即公式：

其中最大的阻碍就是在计算softmax时候，需要依赖所有的元素最大值和所有元素的exp和。

公式中保证了数值不会溢出。其中的 , 为N个元素中的最大值，需要遍历一次所有的元素才可以得到，即传统的softmax 计算需要多次的遍历所有元素。

2.2，softmax算法从3-pass 到 2-pass 的优化

传统的softmax算法为3趟算法（3-pass）即需要遍历三次。从三趟到两趟算法之间，仅需要一个代理！

初始化：第1个元素到第 i 个元素中的最大值。

第1个元素到第 i 个元素的exp指数和，每个元素需要减去所有元素的最大值。

为最终softmax值。

图（二），softmax从3-pass到2-pass公式变化。

从3-pass 到2-pass 的关键点是，在计算所有元素的指数和时，引入了中间代理值，代理值不再需要遍历全部元素得到最大值，只需要截止到当前时刻的最大值即可。引入代理值有两个优势：

• 代理值的当前元素和前一元素存在递推关系，具体如公式（8‘）所示，详细证明过程见参考论文。
• 当i=N即，最后一个元素时，原始的指数和，和代理值是相同的。

通过引入代理值，可以将3-pass中的第2趟求指数和合并到第一趟，即求最大值和指数和一块进行。具体如上图中 Algorithm 2-pass 所示。

3，1-pass FlashAttention

通过引入代理值将softmax的3-pass减少到了2-pass，对于softmax已经无法再进行压缩到1-pass。但是对于attention似乎还可以使用代理值技巧，重复昨天的故事，登上“一趟算法”的快船。

• 先定义变量，

把softmax的2-pass算法带入到attentin计算中。其中表示Q、O、V矩阵的第k行。矩阵的每一行操作都是相同，可以并行计算，故以其中的第k行进行介绍。同理转置矩阵K的第i行。对于输出结果中的第i个元素

• 2-pass 的flashattention 算法。

在第一趟时，已经求的所有元素的最大值和相应的指数和

在第二趟时，先计算第i个注意力分值 (标量值)，再与V矩阵的第i行相乘得到一个向量，与前一个历史向量相加后即得到输出。

遍历结束后最终的输出即为输出矩阵的第K行结果。

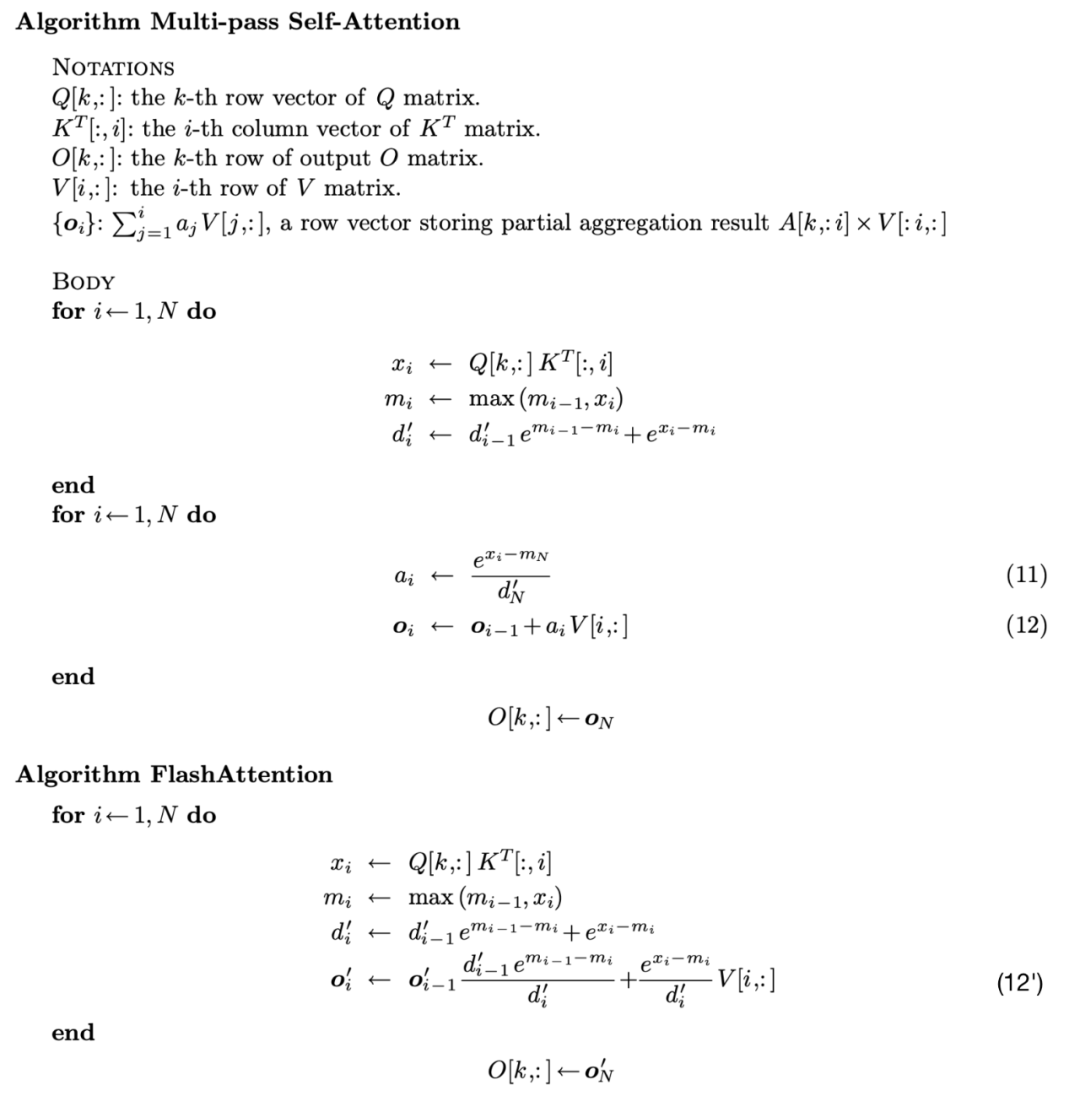

图（三），flashattention从2-pass到1-pass公式推导

如何将attention 的2-pass 算法压缩的1-pass？如法炮制，同样对引入中间代理值 , 两者之间也存在一定关系：

• 代理值的当前元素和前一元素存在递推关系，具体如公式（12‘）所示，详细证明过程见参考论文。
• 当i=N时原始值和代理值是相同的。

此时计算输出值仅仅依赖于标量值和输入元素以及矩阵V元素。可以将其放在一次for循环中完成。如上图算法所示。

4, flashattention 如何分片

利用矩阵分块提高计算的效率。以下算法对于Q矩阵还是单行，即第K行，对于K和V矩阵进行分块。

假设：分块的大小为b，总共有 #tiles块，

此时的为一个向量，维度大小为[1,b]

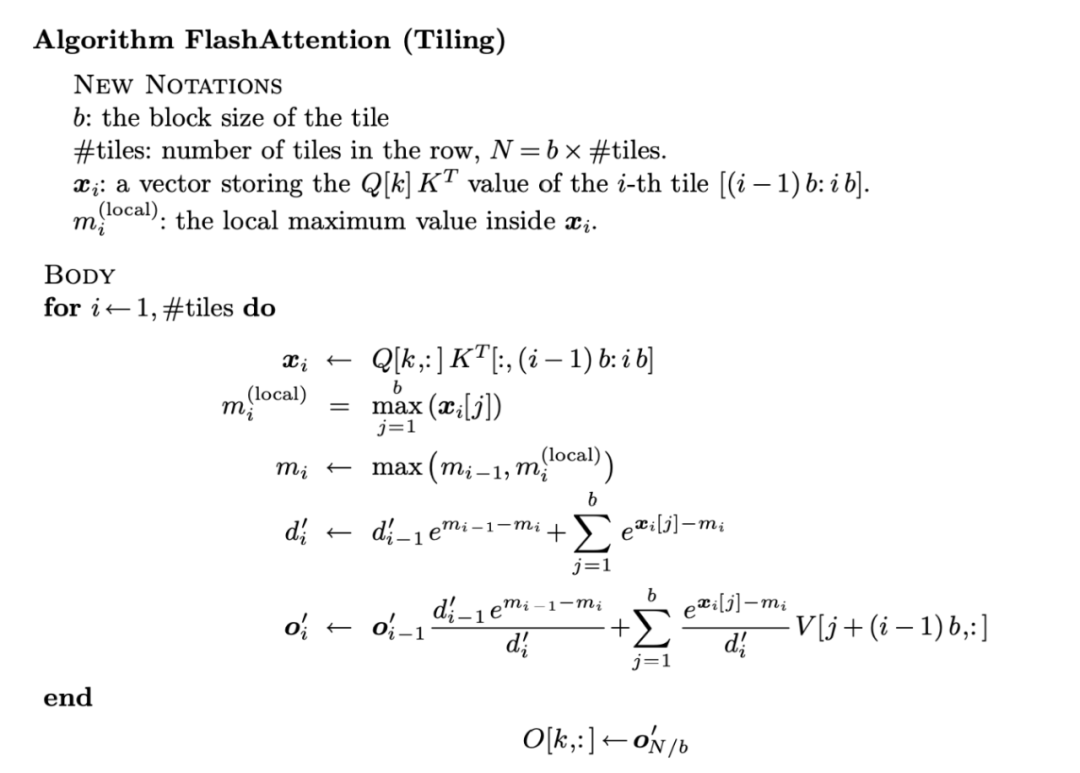

图（四），分片后的flashattention算法

相比于1-pass 的flashattention算法，需要注意表示在序列长度L方向上，按分块大小b，一步一步的滑动。同理对于V矩阵在外层也是在L方向上滑动，但内存还需要在分块对每个行遍历。

另外一个区别是求局部最大值，先在分块b个元素内求的最大值，然后再与上一个历史最大值进行比较。

在以上的算法中关键的一点是：整个流程中仅和分块的大小 b 和单头维度d有关，和输入序列长度L完全的解藕了。

总结

flashattention1算法同时在Q和KV 方向进行了分块计算attention，基本的思路是一样的。再进一步，flashattention2做了些工程上的优化，效率进一步提升主要集中在三点。

• 减少大量非matmul的冗余计算，增加Tensor Cores运算比例
• 在原先的batch和heand并行的基础上，增加seqlen维度的并行，充分的利用多个 SM 并行计算，主要解决单batch长序列的问题。
• Warp Partitioning策略优化。主要解决线程块内部并行计算和共享问题。
