【25软考网工笔记】第二章 （5）数字调制技术

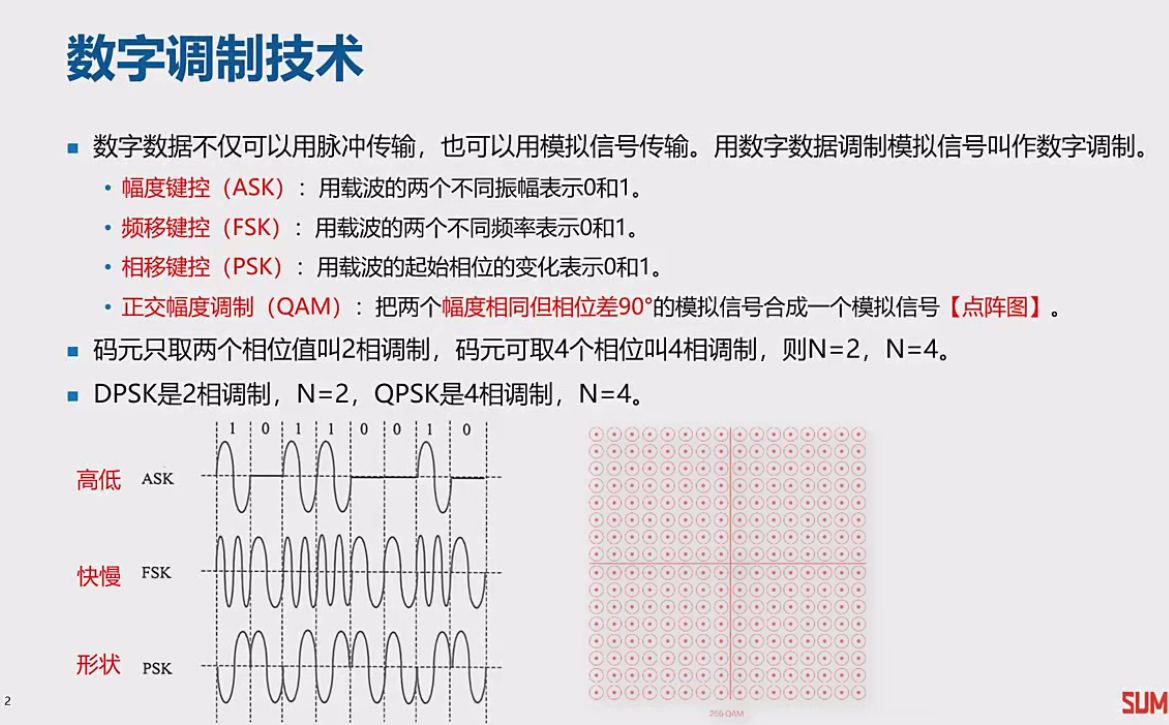

一、数字调制技术

1. 数字调制技术概述

定义: 用数字数据调制模拟信号的过程称为数字调制。 常见调制技术:

• 幅度键控(ASK): 用载波的两个不同振幅表示0和1。
• 频移键控(FSK): 用载波的两个不同频率表示0和1。
• 相移键控(PSK): 用载波的起始相位的变化表示0和1。PSK分为BPSK、QPSK、8PSK。BPSK即2PSK，QPSK即4PSK
• 正交幅度调制(QAM): 把两个幅度相同但相位差90°的模拟信号合成一个模拟信号。

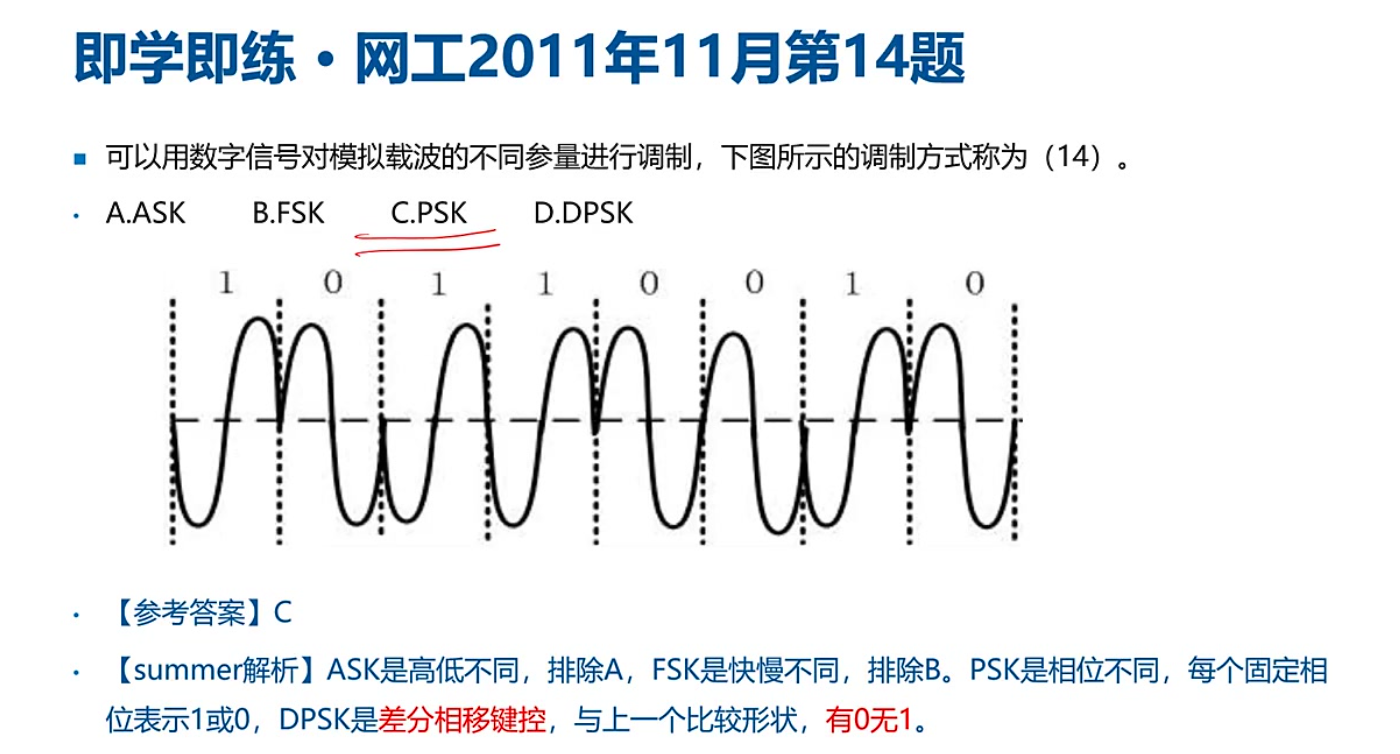

2. 例题1

题目解析

• 审题过程: 观察波形图，判断调制方式。
• 解题思路:
  • 排除ASK（幅度无变化）。
  • 排除FSK（频率无变化）。
  • 判断PSK与DPSK：所有表示1的波形是否一致。
• 答案: C（PSK）
• 易错点: 容易混淆PSK与DPSK，需注意波形一致性。

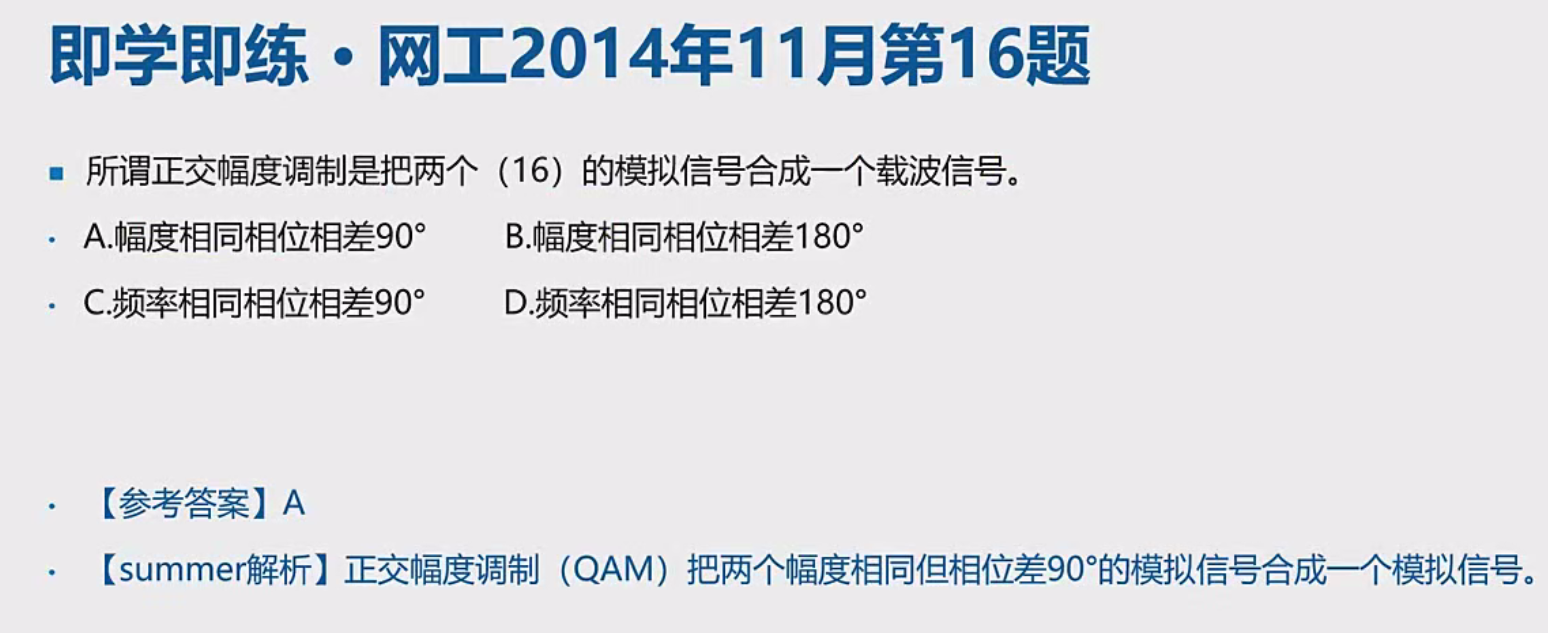

3. 例题2

题目解析

• 审题过程: 理解QAM技术，判断合成信号的特点。
• 解题思路:
  • 记住QAM是幅度相同，相位相差90°的两个信号合成。
• 答案: A（幅度相同相位相差90°）

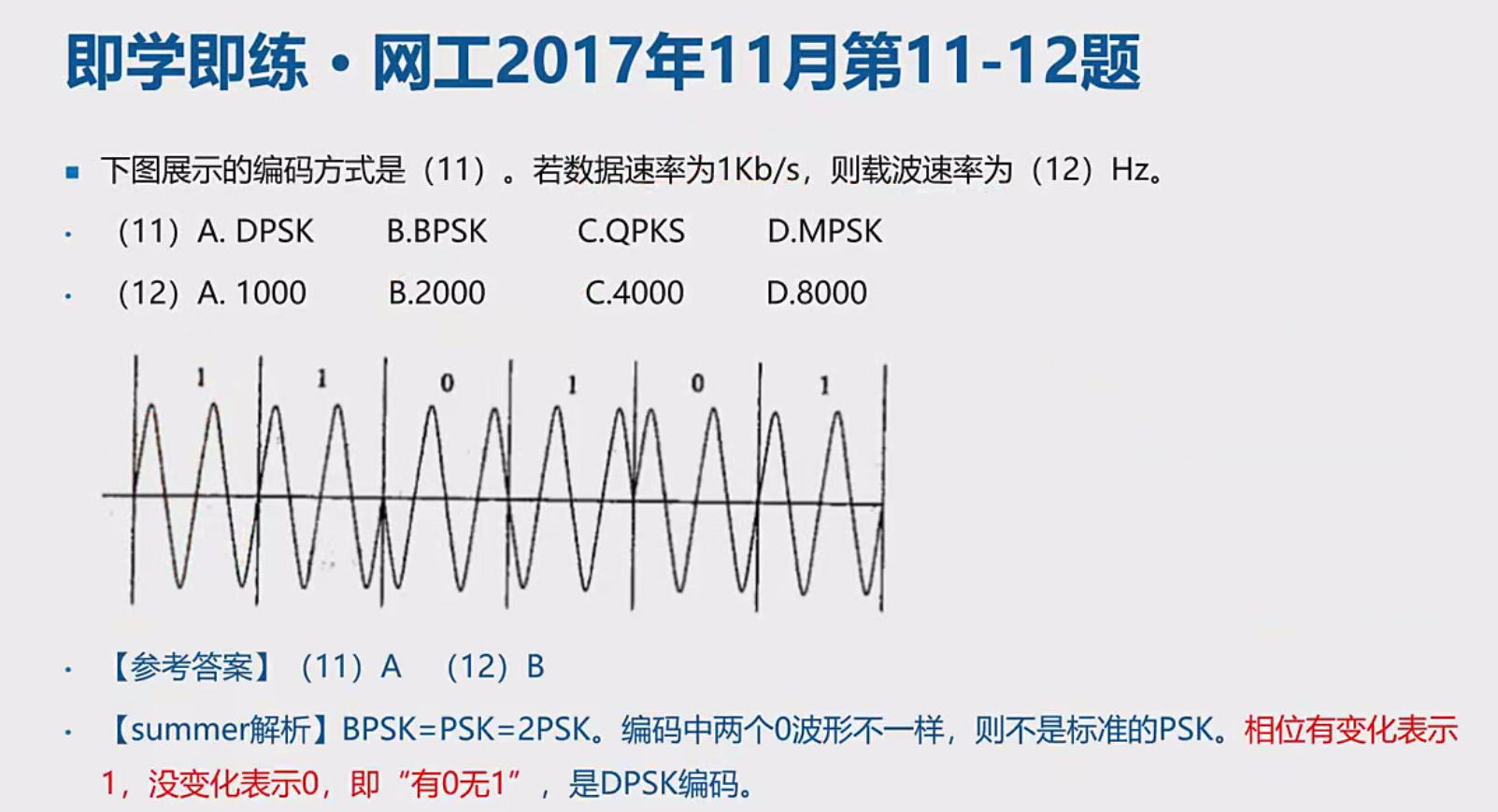

4. 例题3

题目解析

• 审题过程: 判断编码方式，计算载波速率。
• 解题思路:
  • 编码方式判断：所有表示1的波形是否一致（波形一样是PSK/BPSK/2PSK，波形不一样是DPSK）。
  • 载波速率计算：数据速率乘以每个比特所需的载波数，不需要计算，只要知道2个载波表示1比特，数据速率为1Kb/s，则载波速率为2Kb/s=2000Hz。
• 答案: B（DPSK），A（2000Hz）

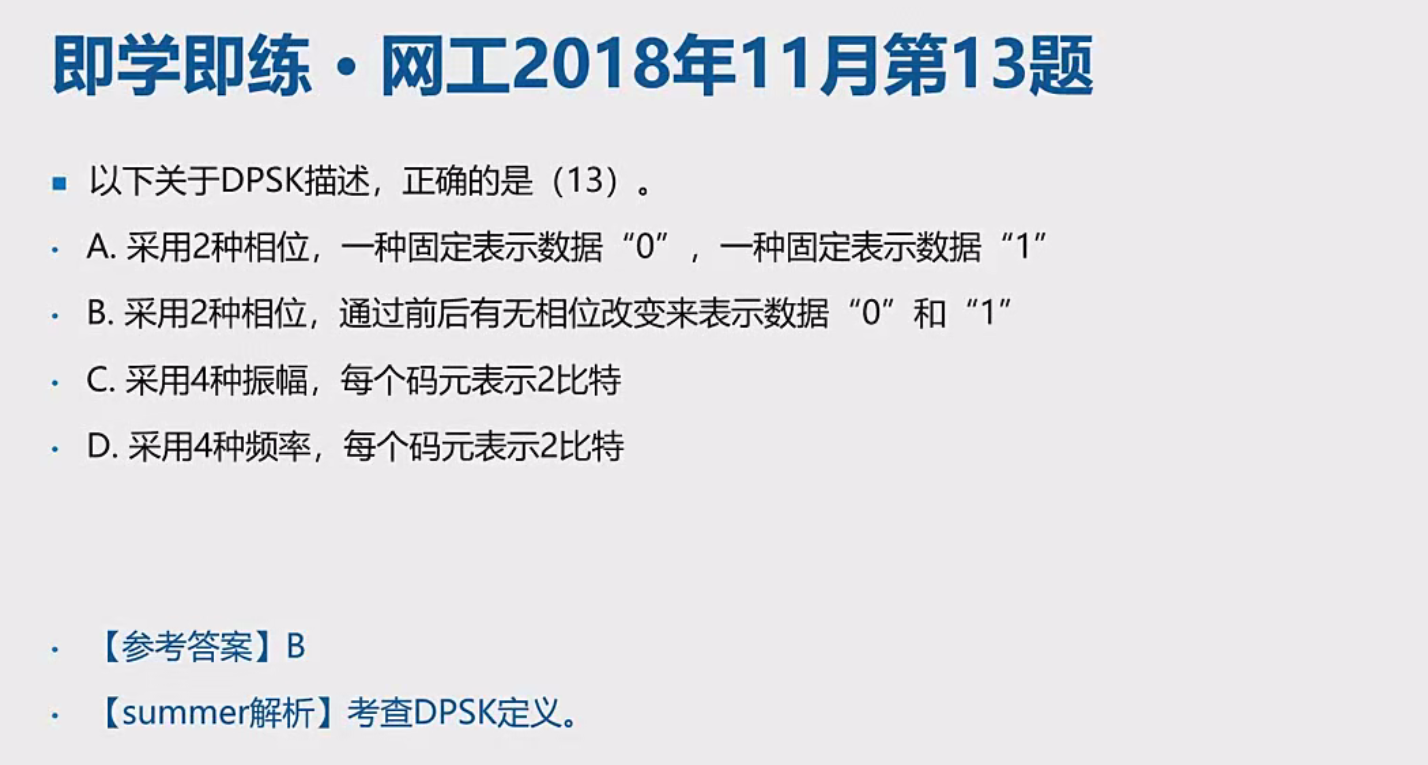

5. 例题4

题目解析

• 审题过程: 理解DPSK技术，判断描述的正确性。
• 解题思路:
  • DPSK的N=2，排除C和D
  • DPSK通过相位改变表示数据，非固定相位。
  • PSK/BPSK/2PSK相位固定。
• 答案: B（通过前后有无相位改变来表示数据）

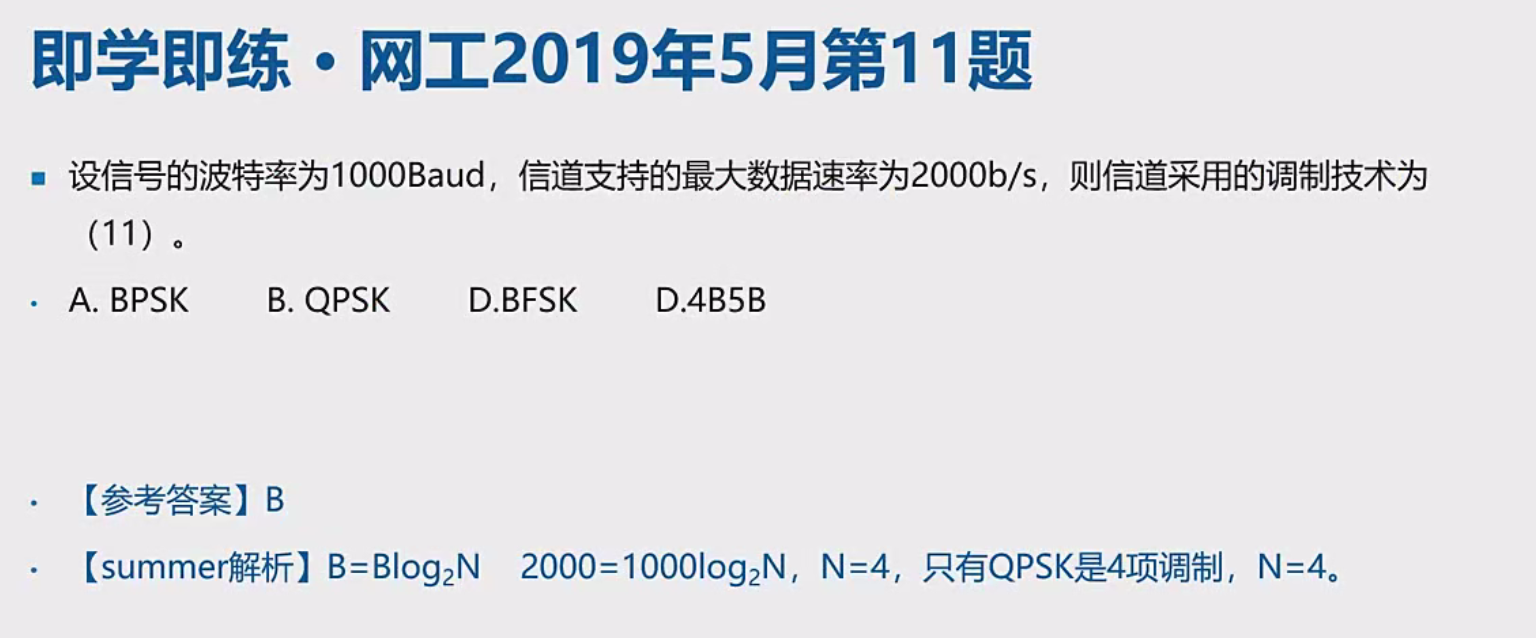

6. 例题5

题目解析

• 审题过程: 根据波特率和数据速率判断调制技术。
• 解题思路:
  • 利用公式R=B×log⁡2N，求出n值。
  • 1000=2000log2N,得到N=4
• 答案: B（QPSK）

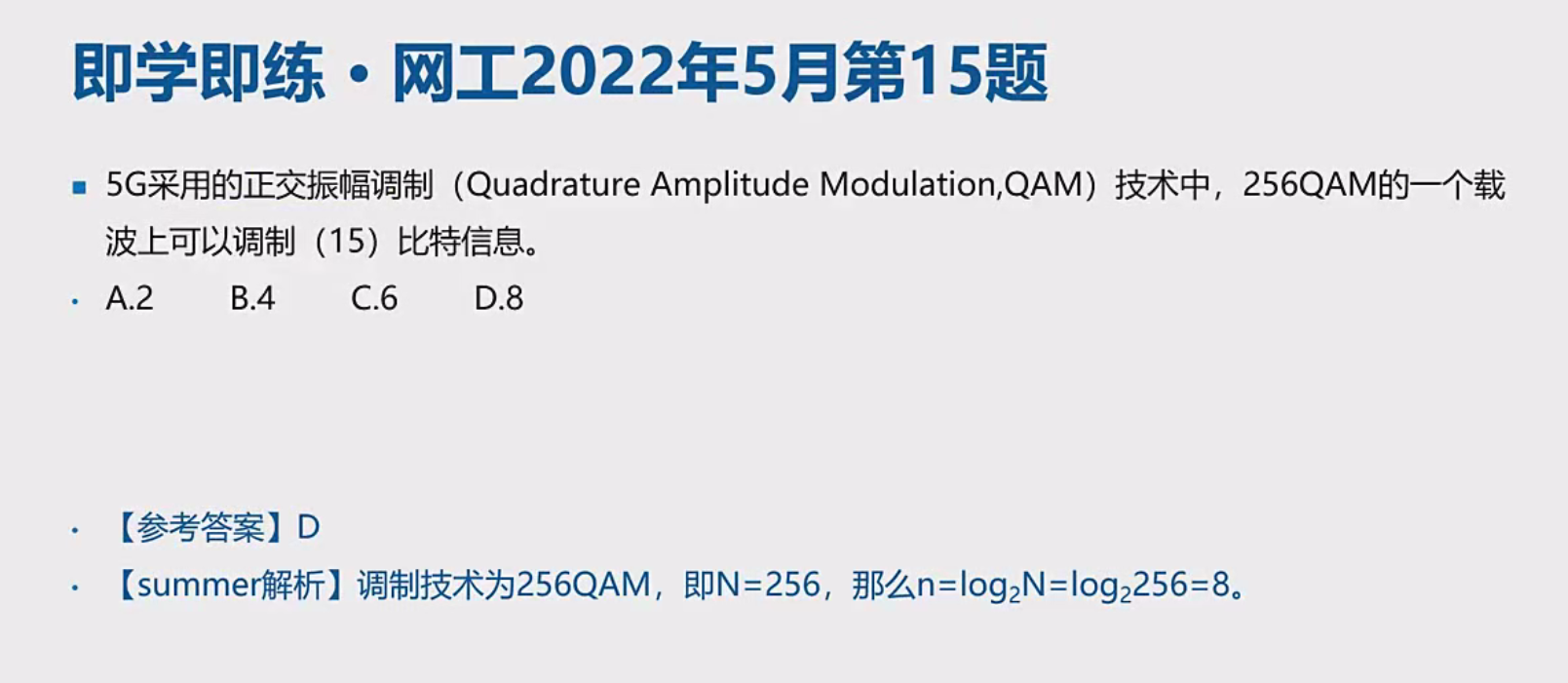

7. 例题6

题目解析

• 审题过程: 理解256QAM技术，计算调制比特数。
• 解题思路:
  • 利用公式n=log⁡2N，N=256。
• 答案: D（8比特）

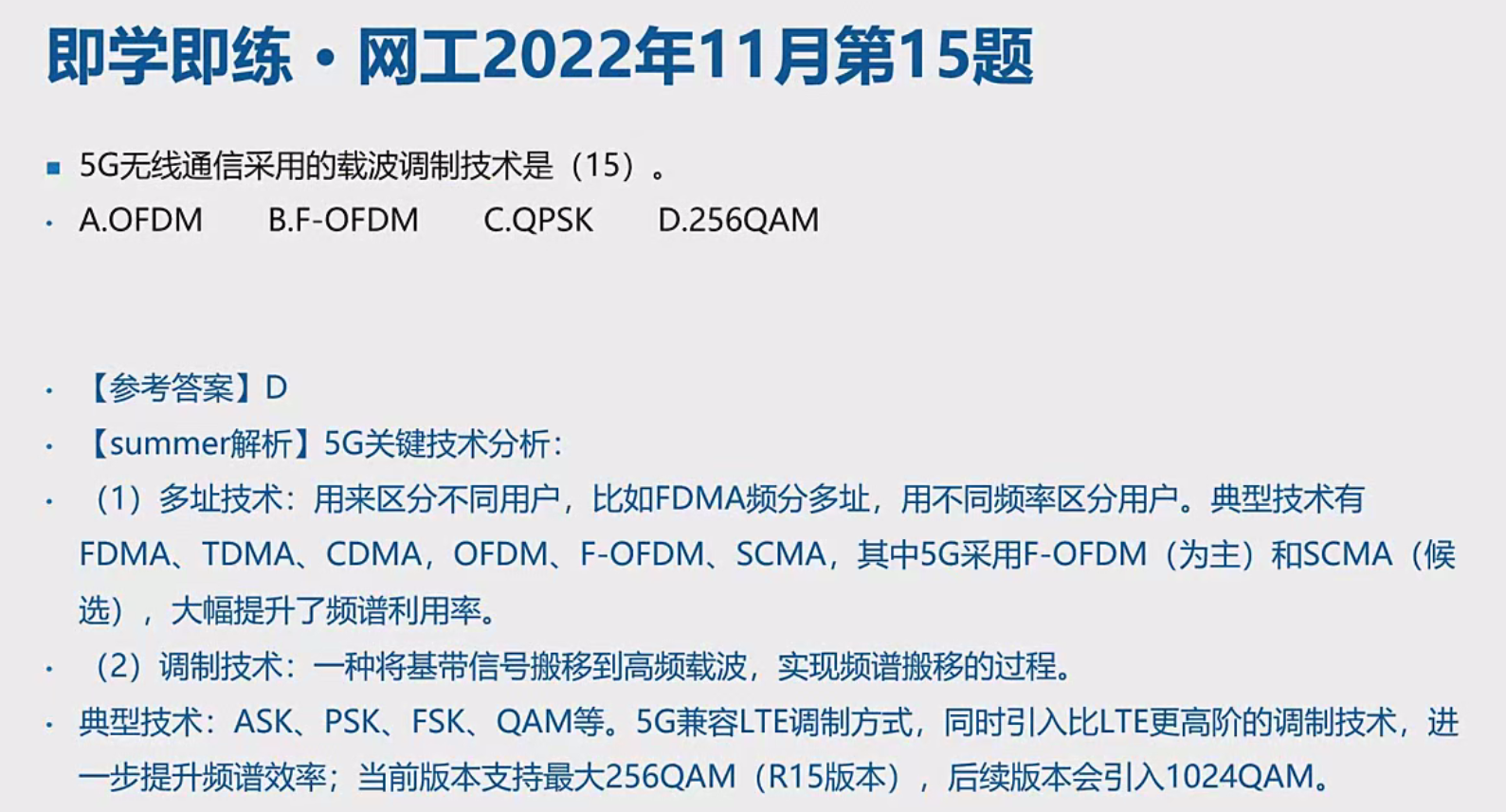

8.例题7

5G关键技术分析

多址技术:

• 定义: 用来区分不同用户。
• 典型技术: FDMA、TDMA、CDMA、OFDM、F-OFDM、SCMA。
• 5G采用: F-OFDM（为主）和SCMA（候选）。

调制技术:

• 定义: 将基带信号搬移到高频载波，实现频谱搬移。
• 典型技术: ASK、PSK、FSK、QAM等。
• 5G技术: 兼容LTE调制方式，引入更高阶的调制技术（256QAM）。

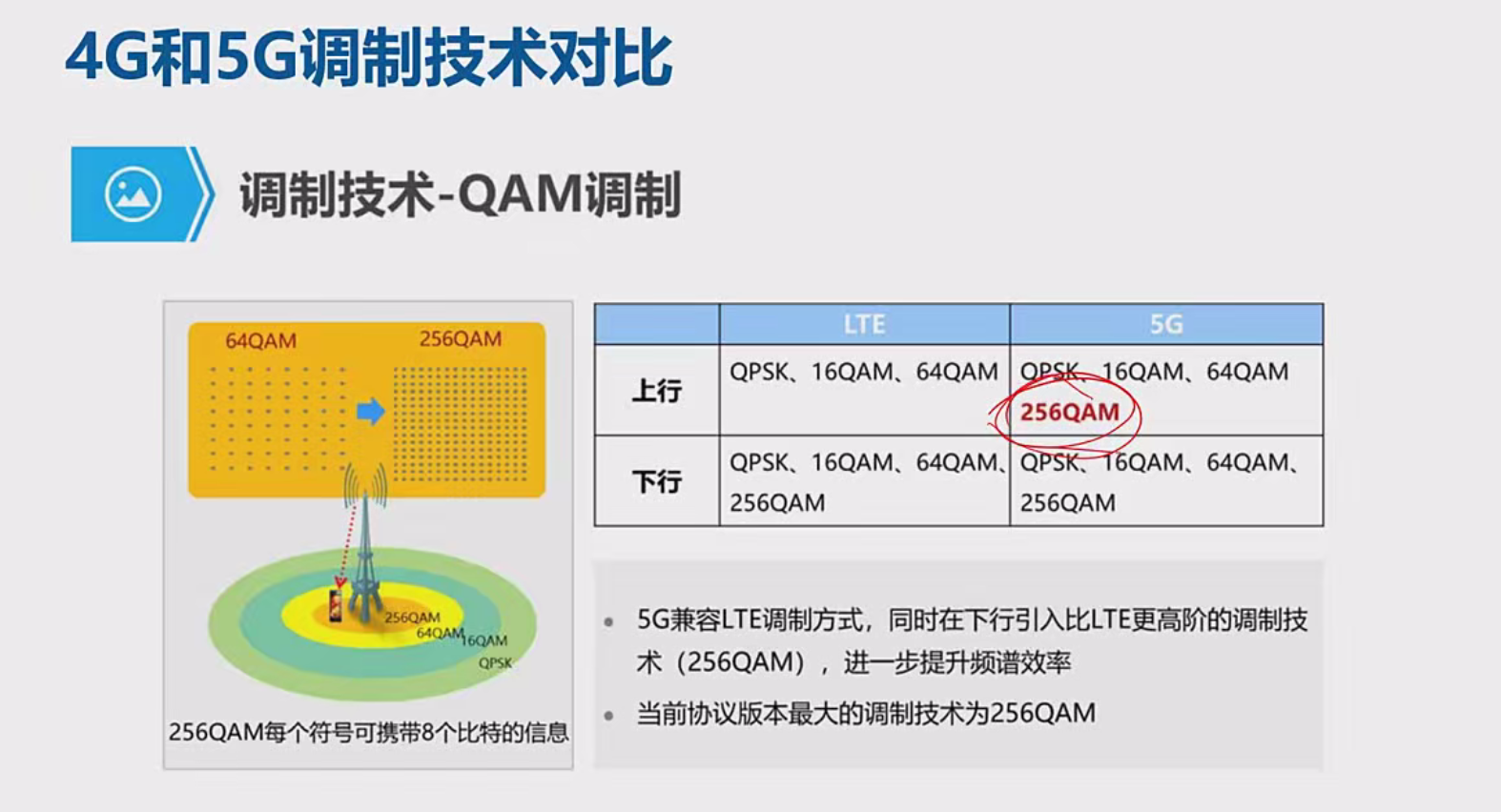

9. 4G和5G调制技术对比

4G调制技术: QPSK、16QAM、64QAM。 5G调制技术:

• 上行: 256QAM。
• 下行: 256QAM（当前协议版本最大）。

兼容性: 5G兼容4G调制技术，同时引入更高阶的调制技术以提升频谱效率。

二、知识小结
