【25软考网工】第十章 网络规划与设计（1）综合布线

一、综合布线系统

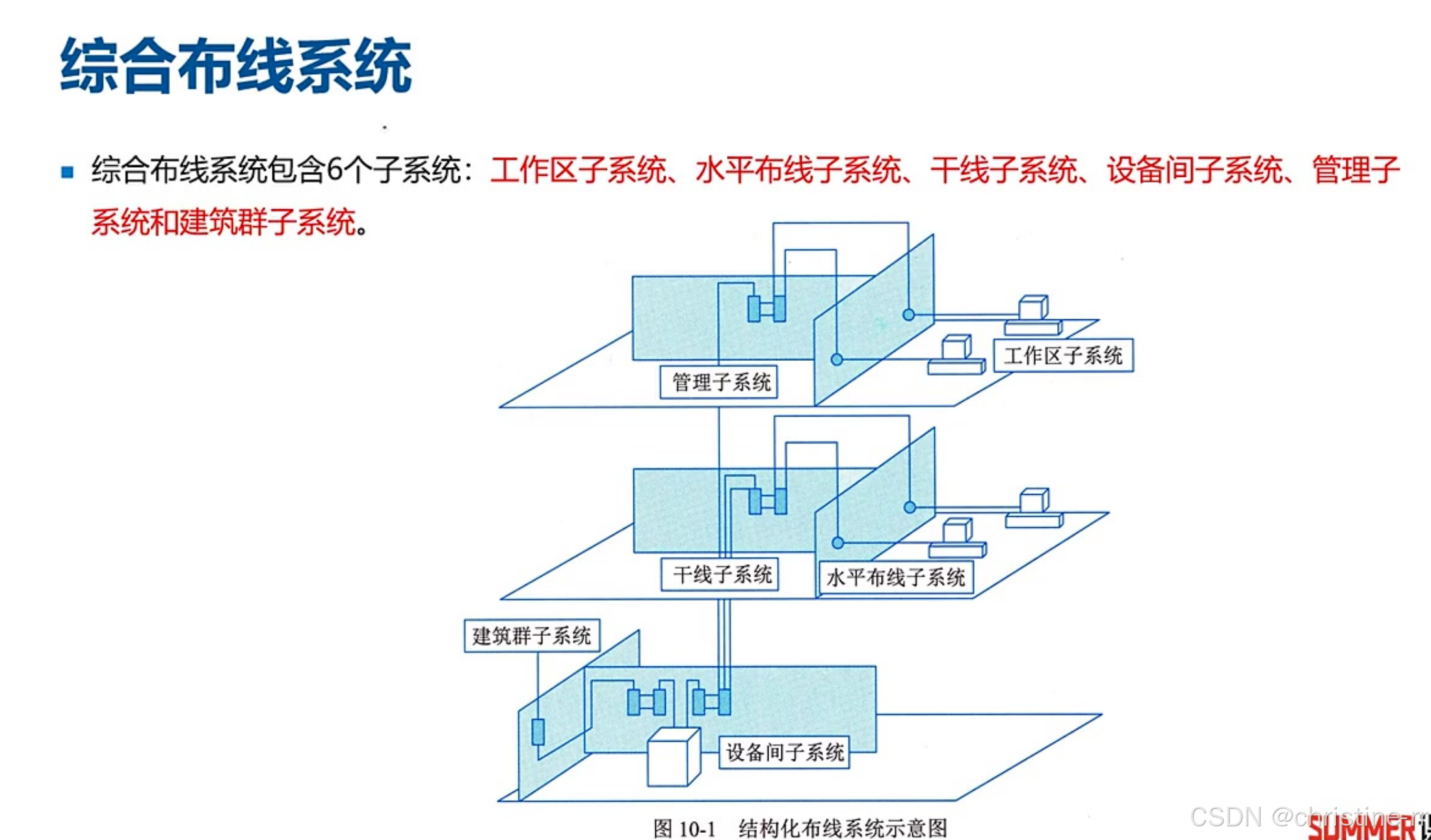

1. 综合布线系统的子系统

综合布线系统包括6个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。

1）工作区子系统

• 组成范围：终端设备（PC/电话）到信息插座的整个区域
• 核心组件：信息面板（插座）和跳线（双绞线跳线/RJ45跳线）
• 终端支持：需支持电话（RJ11）、计算机（RJ45）、电视等多种终端设备
• 长度限制：≤10米
• 安装规范：
  • 新建筑采用嵌入式安装，老建筑采用表面安装
  • 通常距地面30cm（防进水），也可安装在办公桌面
  • 按每9平方米1个插座估算数量（高频考点）

2）水平子系统

• 连接范围：楼层配线架到工作区信息插座之间的水平线缆
• 传输介质：以双绞线为主（可配合管槽/暗管使用）
• 长度限制：≤90米（与工作区合计≤100米，高频考点）
• 设计要求：
  • 线缆中间不宜有转折点
  • 必须直接从配线架连到信息插座

3）管理子系统

• 核心位置：设置在楼层的接线间内
• 设备组成：双绞线/光纤配线架、楼层接入交换机、RJ45配线架
• 管理线路
• 部署方式：
  • 高层建筑：每层设配线间（多点管理）
  • 低层建筑：集中设在设备间（单点管理）

4）垂直/干线子系统

• 别称：垂直子系统（因纵向布线特征）
• 组成介质：
  • 光缆（数据通信主干）
  • 大对数双绞线（电话系统主干，60芯/100芯等）
• 部署位置：弱电井内，连接设备间主配线架与楼层配线架
• 敷设方式：
  • 旧建筑：楼层牵引管
  • 新建筑：利用线井敷设

5）设备间子系统

• 核心位置：建筑物中间楼层（防淹/承重均衡）
• 组成设备：
  • 中央主配线架
  • 汇聚节点交换设备/PBX/监控设备
• 设计要求：
  • 不间断电源(UPS)
  • 防雷击/过压保护装置
  • 需考虑设备连接和维护便利性
  • 必须配备电力保护设施（高频考点）

6）建筑群子系统

光缆的部署方式

• 地下管道：
  • 需预留1-2个备用管孔
  • 遵循电话管道规范
• 直埋法：
  • 与监控电缆同沟埋设
  • 需设置地面标志
• 架空明线：
  • 需定期维护
  • 农村地区常见

7）例题1:交换机连接到光纤所需的布线材料

• 必备材料：
  • 光纤尾纤（需熔接机熔接）
  • 光纤配线架
  • 光纤跳线：
  • 光模块
• 连接流程：
  • 光缆→熔接尾纤→配线架→跳线→交换机光模块

服务器通过光纤线路连接的过程

• 特殊要求：
  • 需配备光纤网卡（普通网卡不支持）
  • 网卡需安装光模块
• 连接组件：
  • 光纤配线架
  • 光纤跳线
  • 光模块
  • 光纤网卡
• 连接流程：
  • 光纤网卡→光模块→光纤跳线→配线架

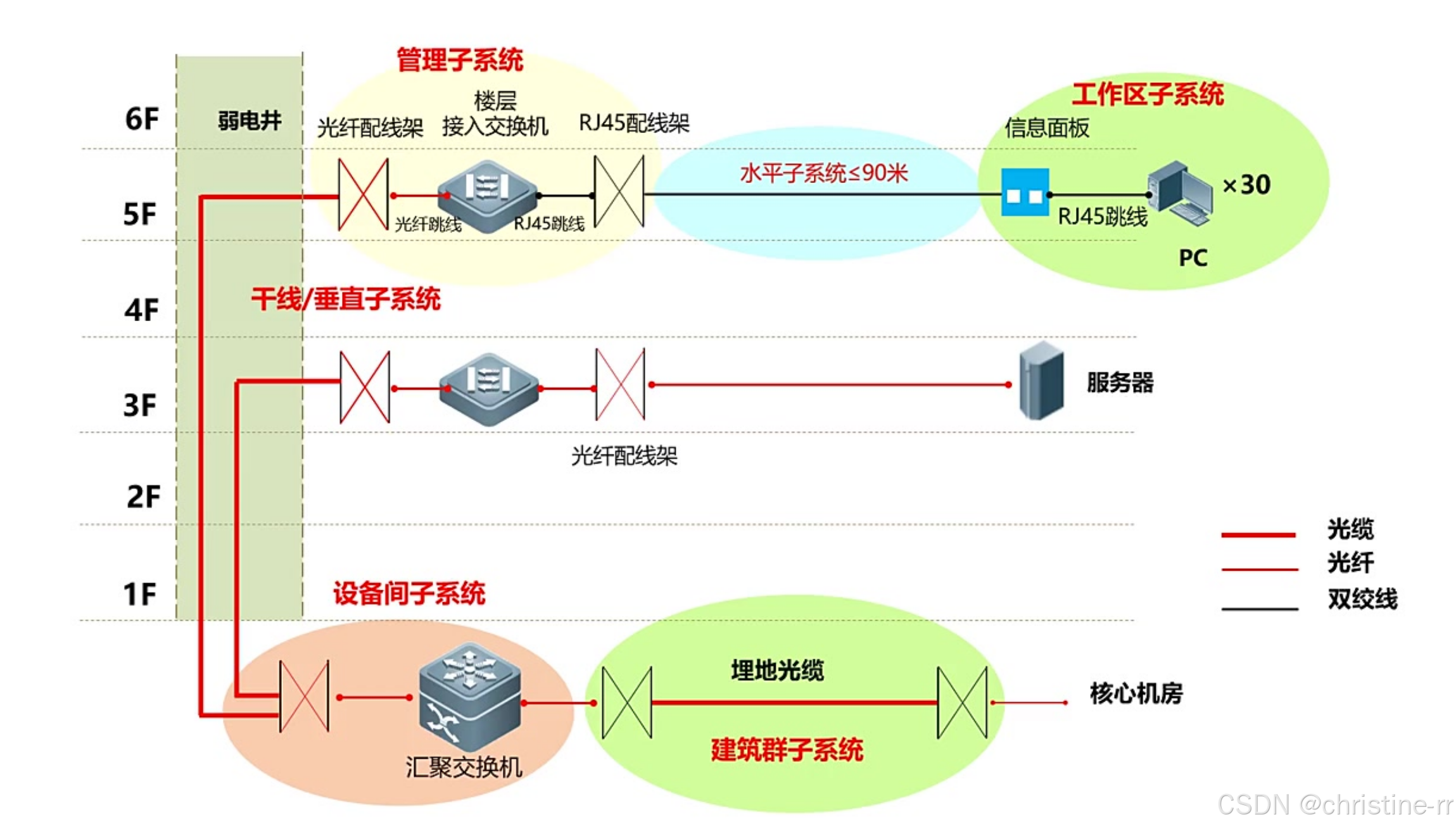

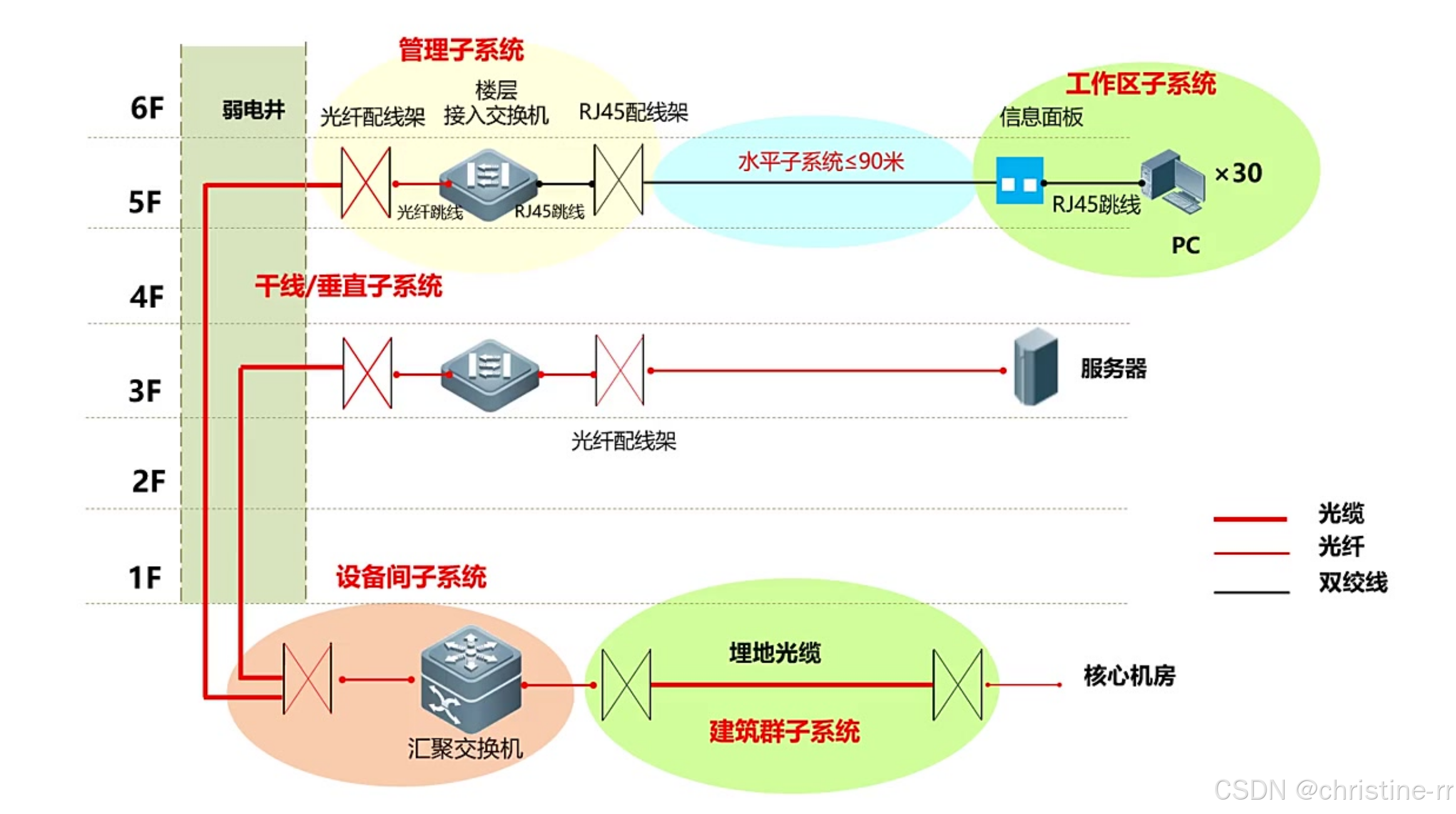

8）子系统的梳理

单模光纤：距离可更长（具体看型号）

• 注：所有子系统示意图可参考图片中的立体结构图，重点记忆各子系统连接范围与组成设备。案例分析高频考点包括：设备间设计要求、水平子系统长度限制、光纤连接组件等。

9）综合布线注意事项：

• 线缆长度限制
  • 双绞线系统：
    • 工作区：≤10米
    • 水平子系统：≤90米
    • 总长：≤100米
  • 光缆系统：
    • 多模光纤：≤500米
• 信息插座距离地面：30-50cm
• 强电和弱点一个个分开部署，并适当保持距离
• 线缆部署于桥架内，会使用PVC管保护
• 光缆控制弯曲角度，不要随意折弯
• 线缆和设备打好标签
• 布线系统子昂文档资料的保存

2. 综合布线的名词和术语

1）综合布线相关标准

• 国际标准：ISO/IEC11801和TIA/EIA-568-A是综合布线两大主流标准
• ISO/IEC11801配线架术语：
  • CD：建筑群配线架（主配线间）
  • BD：建筑物配线架（楼栋配线架）
  • FD：楼层配线架（楼层配线间）
  • CP：转接点/过渡点（选用）
• 信息点标识：
  • TO：数据/网络点
  • TP：语音/电话点
  • TV：电视点
• TIA标准术语：
  • MDF：主配线间（对应BD）
  • IDF：楼层配线间（对应FD）

2）综合布线系统架构

• 层级关系：
  • FD（楼层配线架）→ BD（建筑物配线架）→ CD（建筑群配线架）
  • 每个楼层都有FD，每栋楼有BD，整个园区只有1个CD

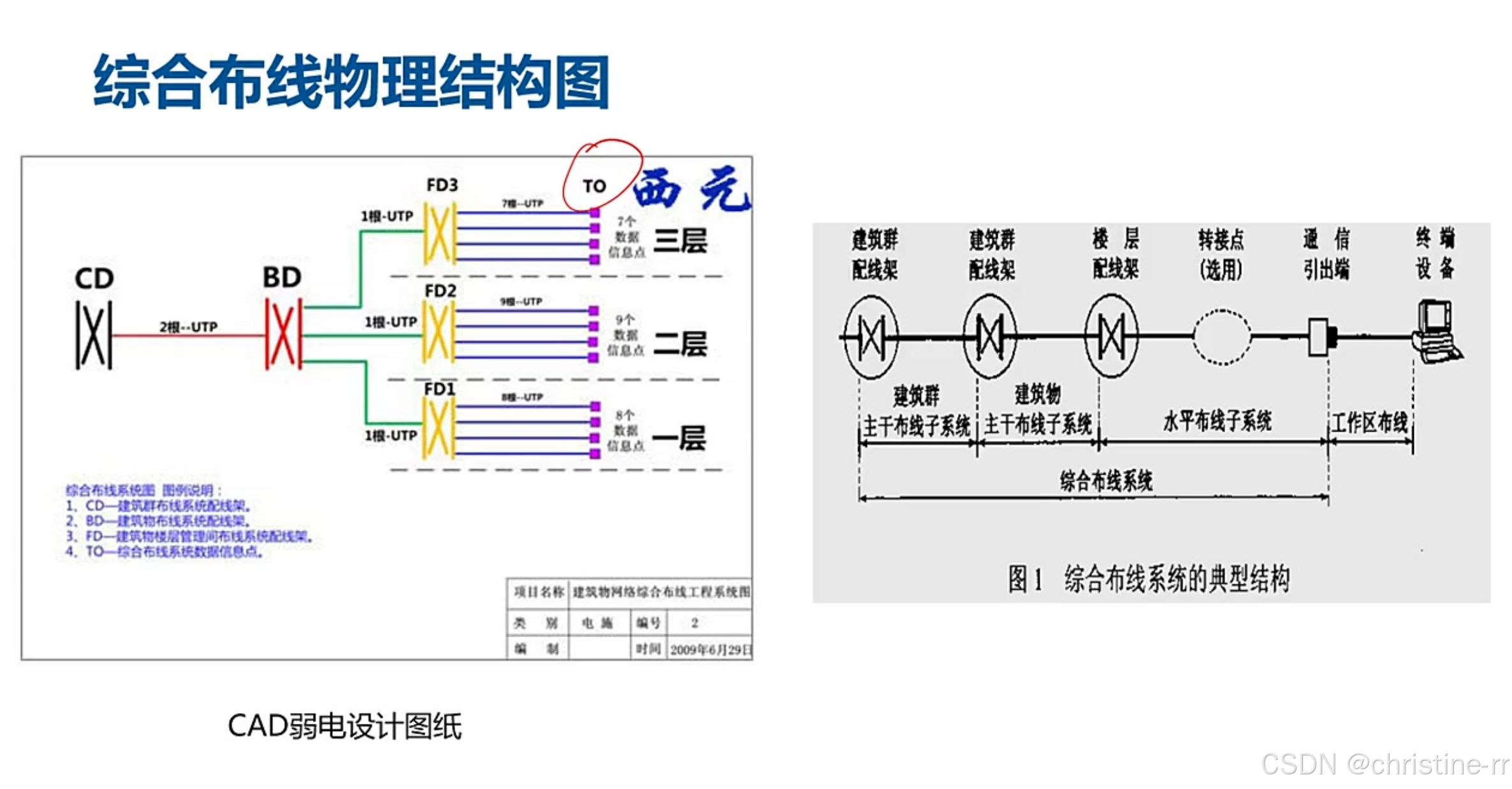

3. 综合布线物理结构图

• 实例解析：
  • 三层：FD3连接7个TO信息点（UTP线缆）
  • 二层：FD2连接9个TO信息点
  • 一层：FD1连接8个TO信息点
  • TO（网口、网络点））→ FD1-3（楼层配线架）→ BD（楼东配线架）→ CD（建筑群总配线架）
• 图纸要素：
  • 需标注配线架类型（FD/BD/CD）
  • 明确信息点数量及类型（TO/TP/TV）
  • 注明线缆类型（UTP/光纤等）

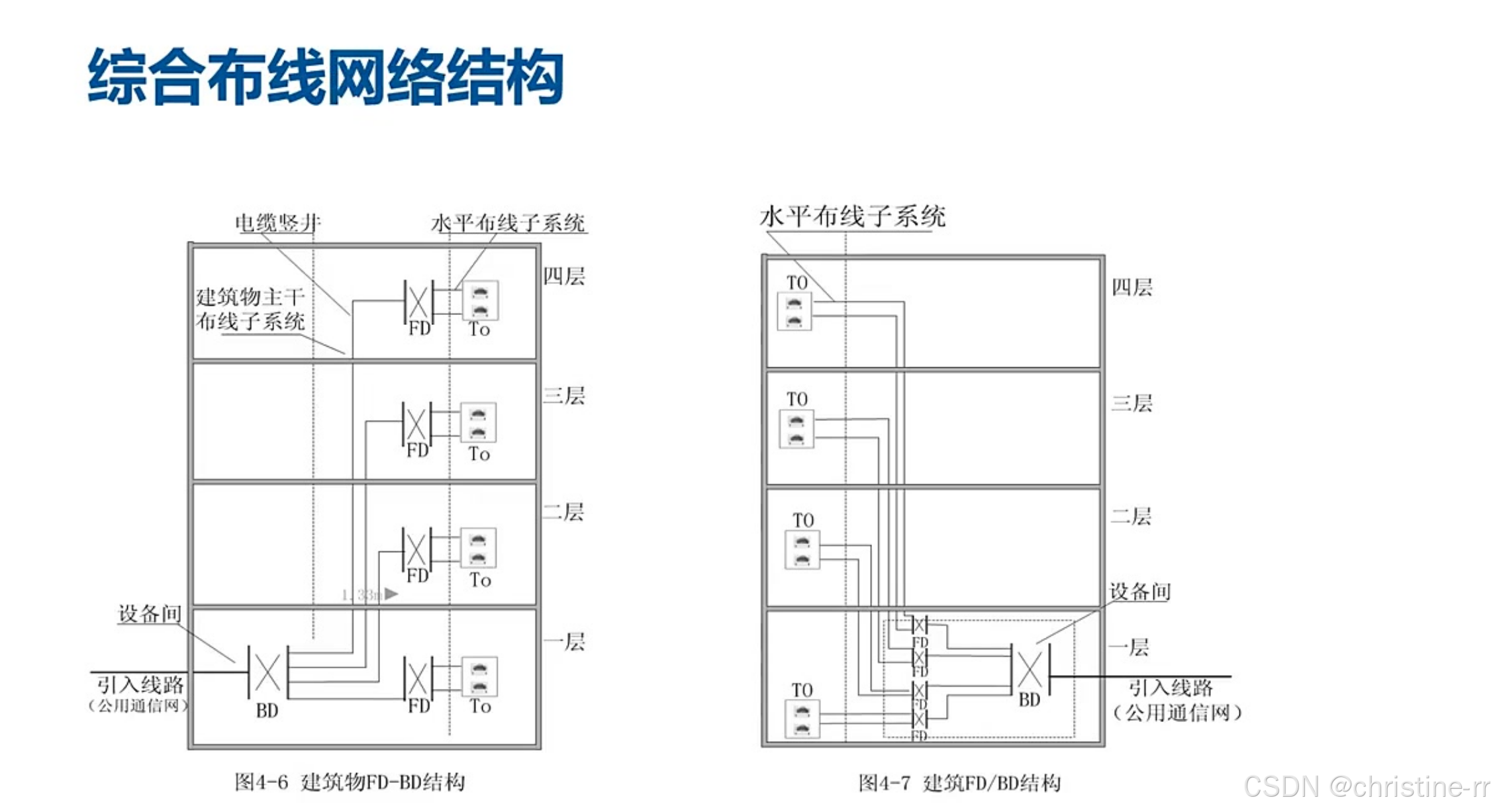

4. 综合布线网络结构

• 两种部署方式：
  • 常规方式：每层设FD，楼栋设BD
  • 集中方式：所有FD集中放置在设备间
• 子系统划分：
  • 水平布线子系统（FD-TO）
  • 建筑物主干子系统（BD-FD）
  • 建筑群子系统（CD-BD）

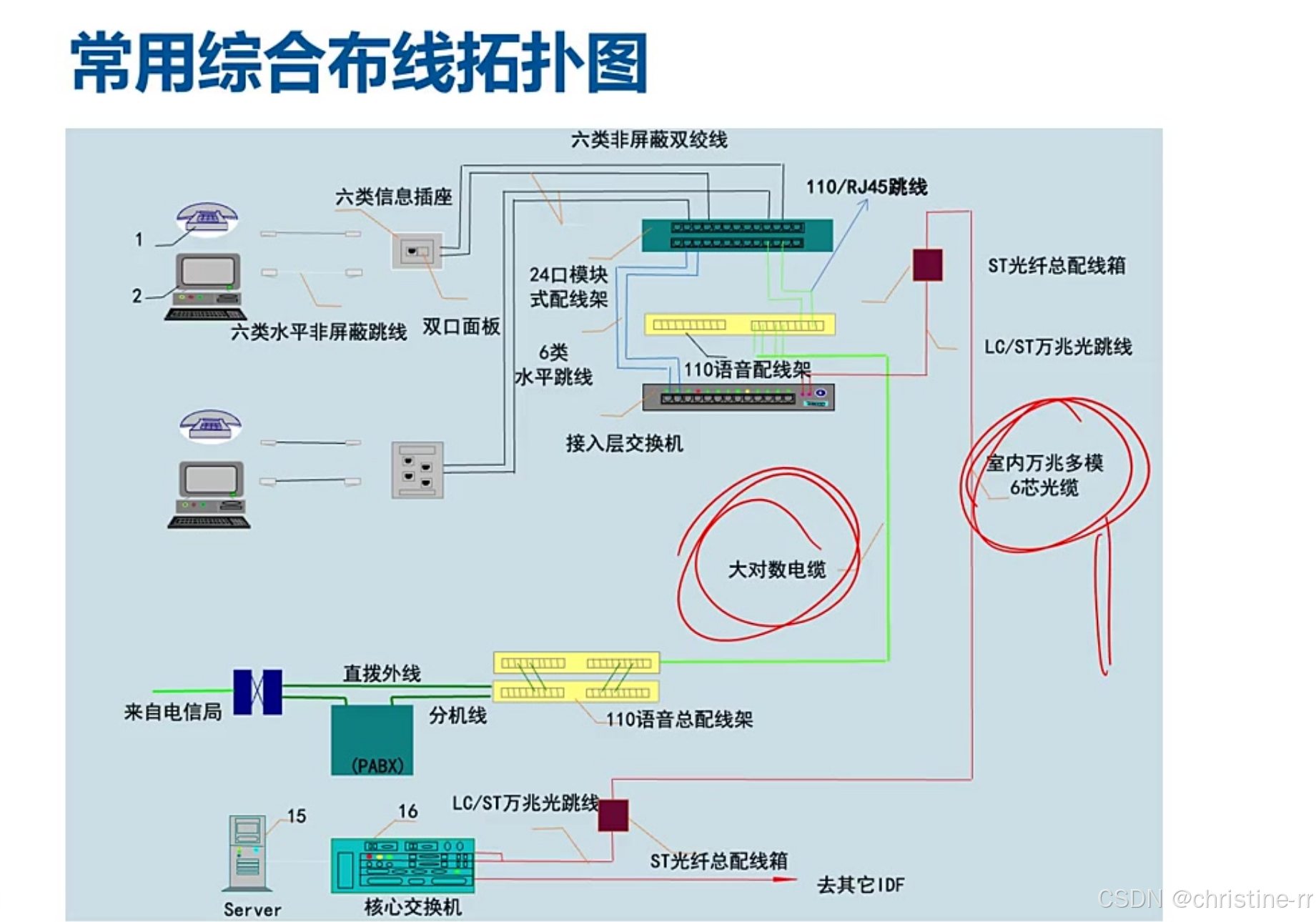

5. 常用综合布线拓扑图

1）数据线缆TO布线流程

• 数据布线路径：
  • PC→跳线→信息插座→水平布线→配线架→跳线→接入层交换机→光纤跳线→光纤配线箱→骨干光缆→总配线架→核心交换机→运营商
• 关键设备：
  • 使用六类非屏蔽双绞线（水平布线）
  • 万兆多模6芯光缆（骨干布线）

2）电话线缆TP布线流程

• 传统电话布线：
  • 电话机→跳线→TP接口→水平布线→配线架→110语音配线架→大对数双绞线→总配线架→PBX程控交换机→电信局
• IP电话布线：
  • 布线方式与数据网络相同，设备替换为IP电话

3）数据与语音干线子系统的差异

• 介质区别：
  • 数据干线：使用光缆（单模/多模）
  • 语音干线：使用大对数双绞线（25对/50对等）
• 设备差异：
  • 数据系统每层需部署交换机
  • 语音系统仅需在总配线间部署PBX

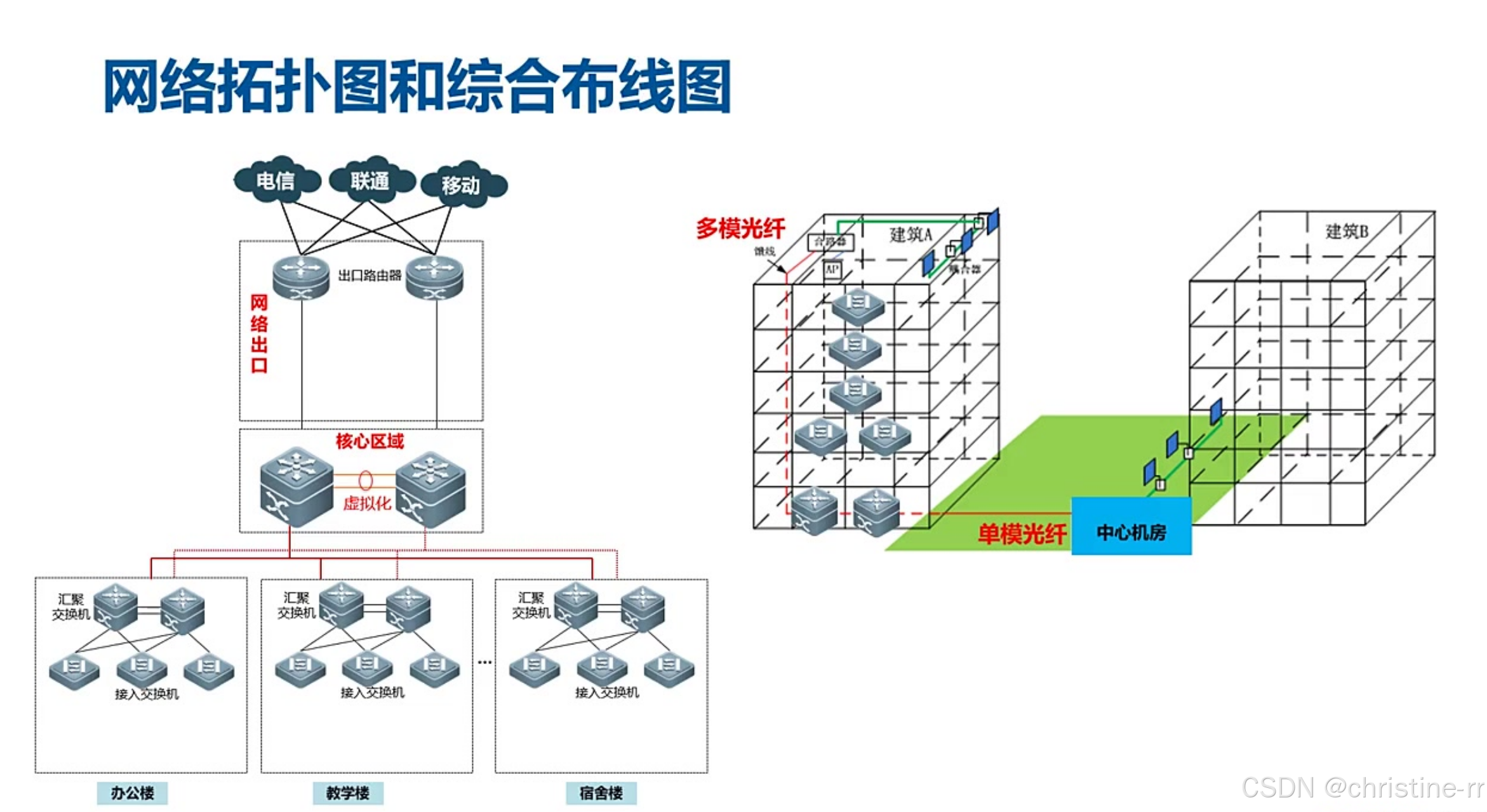

6. 网络拓扑图和综合布线图

• 逻辑与物理关系：
  • 网络拓扑图：展示逻辑连接（核心→汇聚→接入）
  • 综合布线图：展示物理部署（设备位置、线缆路由）
• 传输介质选择：
  • PC→接入：≤100米用双绞线
  • 接入→汇聚：≤500米用多模光纤
  • 汇聚→核心：＞500米用单模光纤

7. 应用案例

1）例题：水平子系统作用（网工2014年11月第67题）

• 关键概念：水平子系统指信息插座连接楼层配线架的部分，实际最大长度限制为90米
• 67选项分析：
  • A选项描述的是建筑群子系统功能
  • B选项虽不完全准确（应连接管理子系统而非干线子系统），但在四个选项中最为接近
  • C选项描述的是设备间子系统功能
  • D选项描述的是干线子系统功能
• 易错点：题目选项存在表述瑕疵，需选择最接近的答案
• 67答案：B（连接干线子系统和用户工作区）
• 68答案：A(连接各个建筑物）

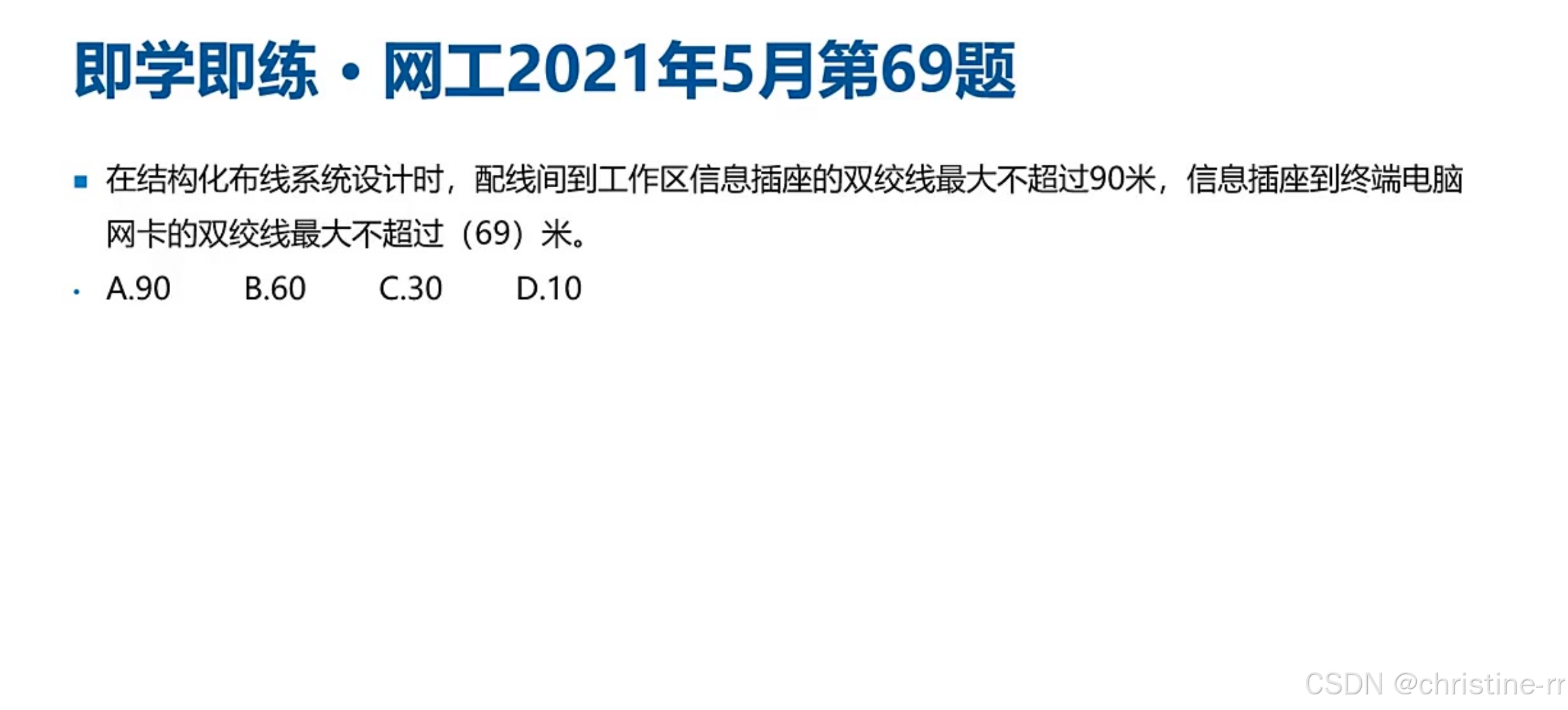

2）例题：双绞线限制（网工2021年5月第69题）

• 标准规范：
  • 配线间到信息插座最大90米
  • 信息插座到终端设备最大10米
• 记忆要点：结构化布线中"90+10"原则
• 答案：D（10米）

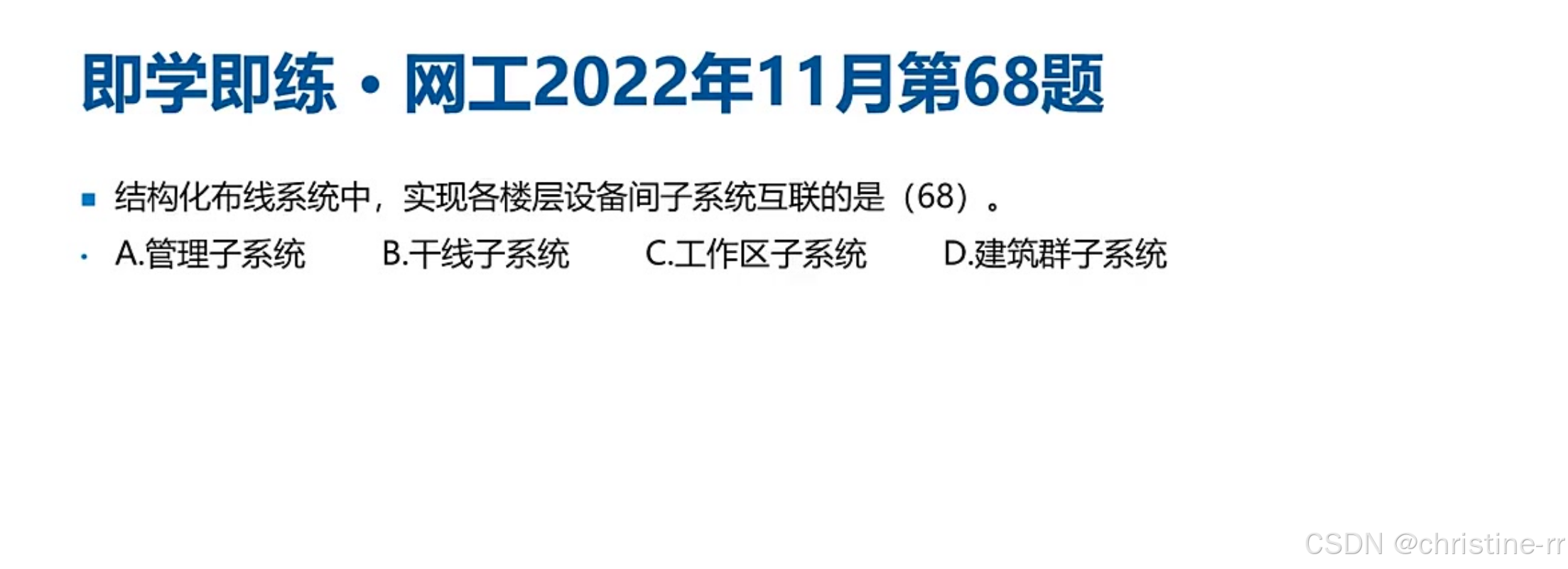

3）例题：干线子系统作用（网工2022年11月第68题）

• 功能定义：实现各楼层设备间/管理间的纵向连接
• 别称：垂直子系统
• 典型介质：大对数铜缆（电话）或光纤（数据）
• 答案：B（干线子系统）

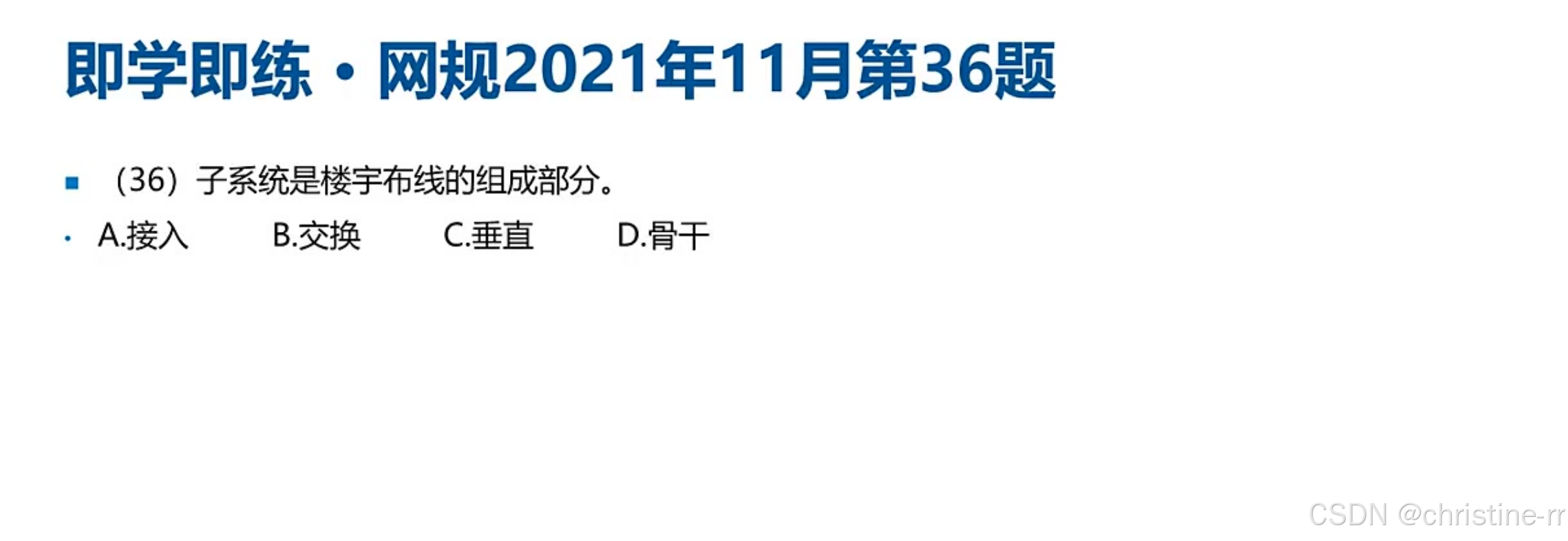

4）例题：垂直子系统作用（网规2021年11月第36题）

• 核心考点：六大子系统标准名称
• 干扰项识别：接入/交换/骨干均非标准子系统名称
• 答案：C（垂直）

5）例题：网络布线子系统（网规2015年11月第63题

• 答案：B（最大90m)

6)例题：工作区子系统范围（网规2018年11月第61题）

• 标准定义：终端设备到信息插座的整个区域
• 记忆口诀："终端到插座"
• 典型错误：易与水平子系统（配线架到信息插座）混淆
• 答案：C（终端设备到信息插座的整个区域）

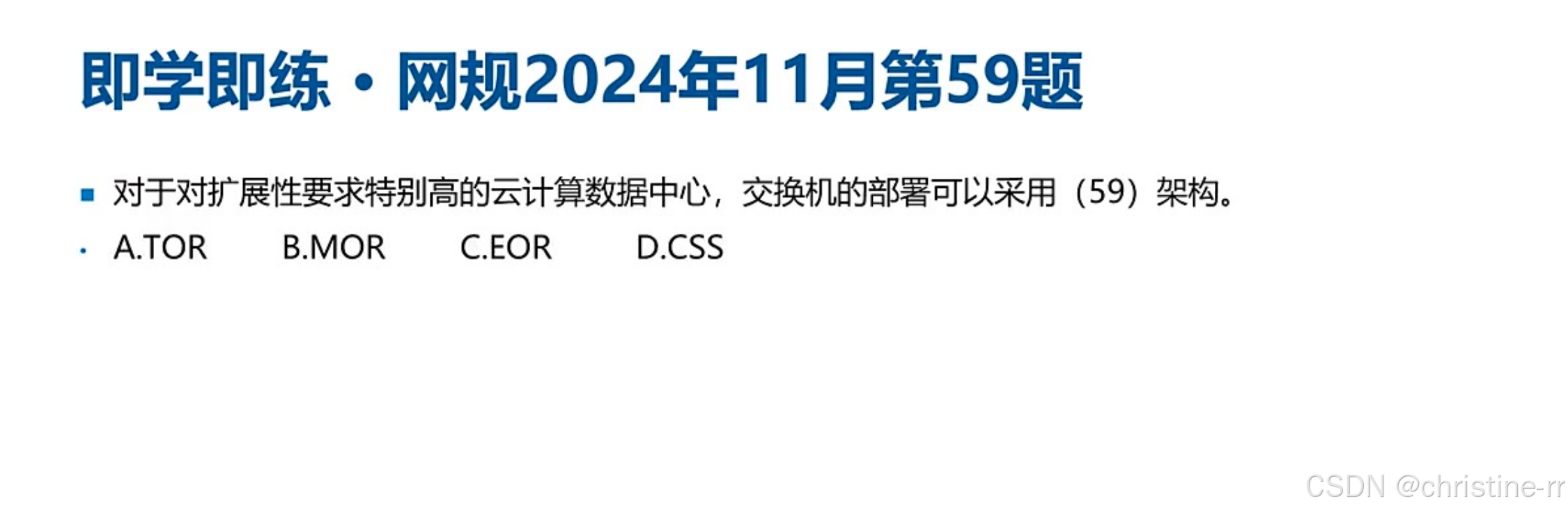

7）例题：交换机部署架构（网规2024年11月第59题）

• TOR(Top od Rank)架构：
  • 特点：交换机部署在机柜顶部
  • 优势：扩展性强，新增机柜只需增加接入交换机
  • 应用：云计算数据中心主流方案
• 其他架构：
  • EOR（端架布线）：交换机集中部署在机房端部
  • MOR（中架布线）：交换机部署在机柜群中部
• CSS干扰项：华为堆叠技术，非布线架构
• 答案：A（TOR）

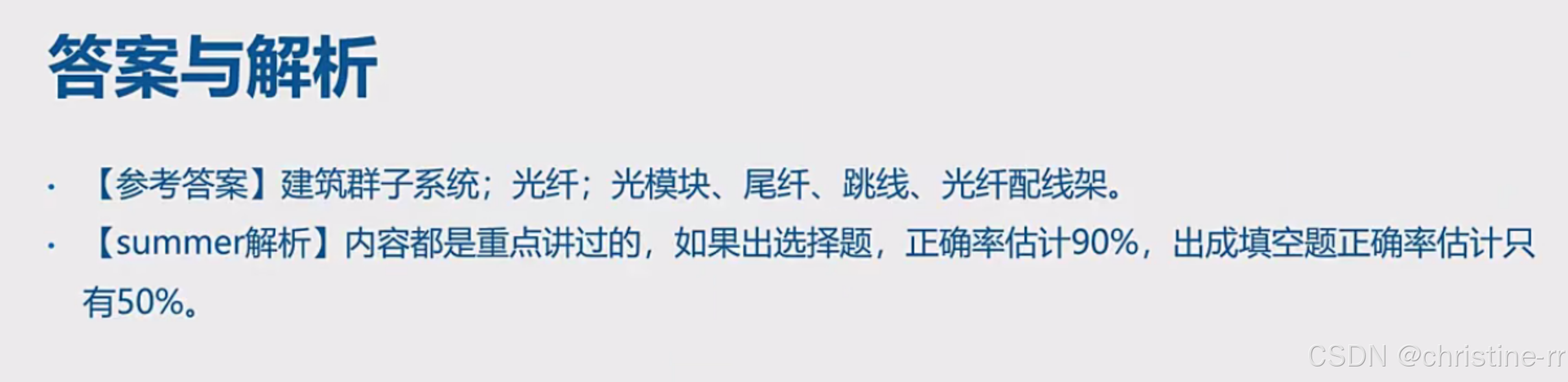

8）例题：仓库到办公楼布线系统（网工2022年11月案例分析）

• 子系统识别：不同建筑物间连接属于建筑群子系统
• 传输介质：必须采用光纤/光缆
• 连接部件：
  • 光纤配线架
  • 光纤跳线
  • 光模块
  • 尾纤
• 典型错误：易忽略光模块等中间连接部件
• 完整答案：
  • 建筑群子系统
  • 光纤
  • 光纤配线架、跳线、光模块、尾纤

8. 跳线与尾纤

• 双绞线跳线: 带水晶头的网线。
• 光纤跳线: 带有连接器与保护层的光纤，一般用于熔纤，如连接交换机时常用LC小方头。
• 多模/单模光纤跳线: 光纤跳线的一种，根据传输模式不同分为多模和单模。

9. 应用案例

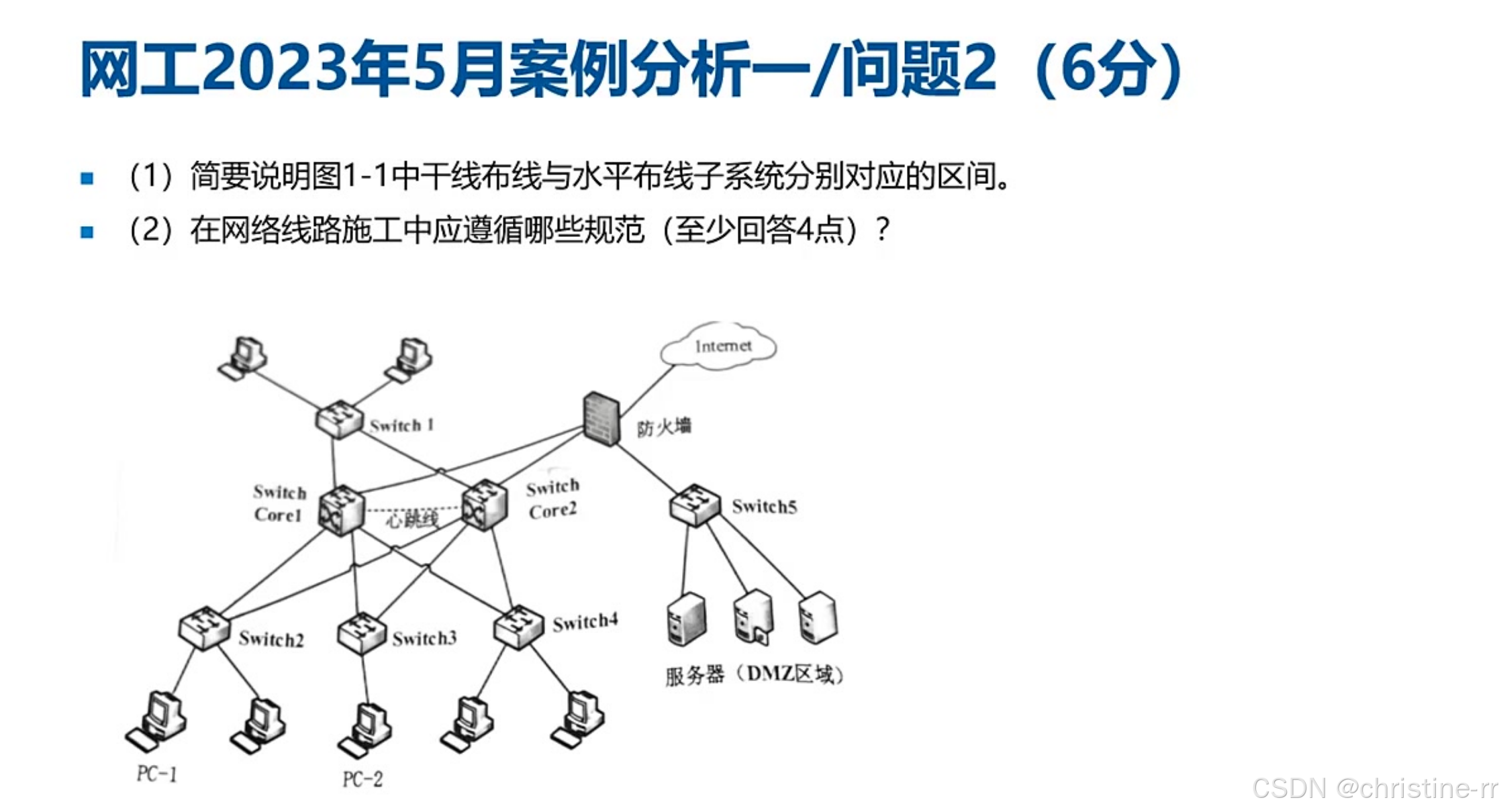

1）例题:干线/水平布线子系统对应区间

• 干线布线子系统: 对应核心交换机到各个楼层交换机的布线。
• 水平布线子系统: 对应楼层交换机（严格来讲是配线架）到信息点的布线，即信息插座到配线架之间的布线，中间不宜有转折点。

网络线路施工规范

• 规范一: 水平子双绞线系统长度≤90米，工作区线缆≤10米。
• 规范二: 强电和弱电应分开部署，并保持适当距离。
• 规范三: 线缆部署于桥架内，或使用PVC管保护。
• 规范四: 光缆控制弯曲角度，避免过度弯曲导致信号损失。
• 规范五: 线缆打好标签，便于管理和维护。
• 规范六: 布线系统相关文档资料的保存，以备后续查阅和维修。
• 其他: 双绞线布放前应核对型号规格、路由及位置与设计规定相符，布放平直、不得产生扭绞、打圈等现象，布放时应有冗余，并在交接间、设备间预留一定长度。

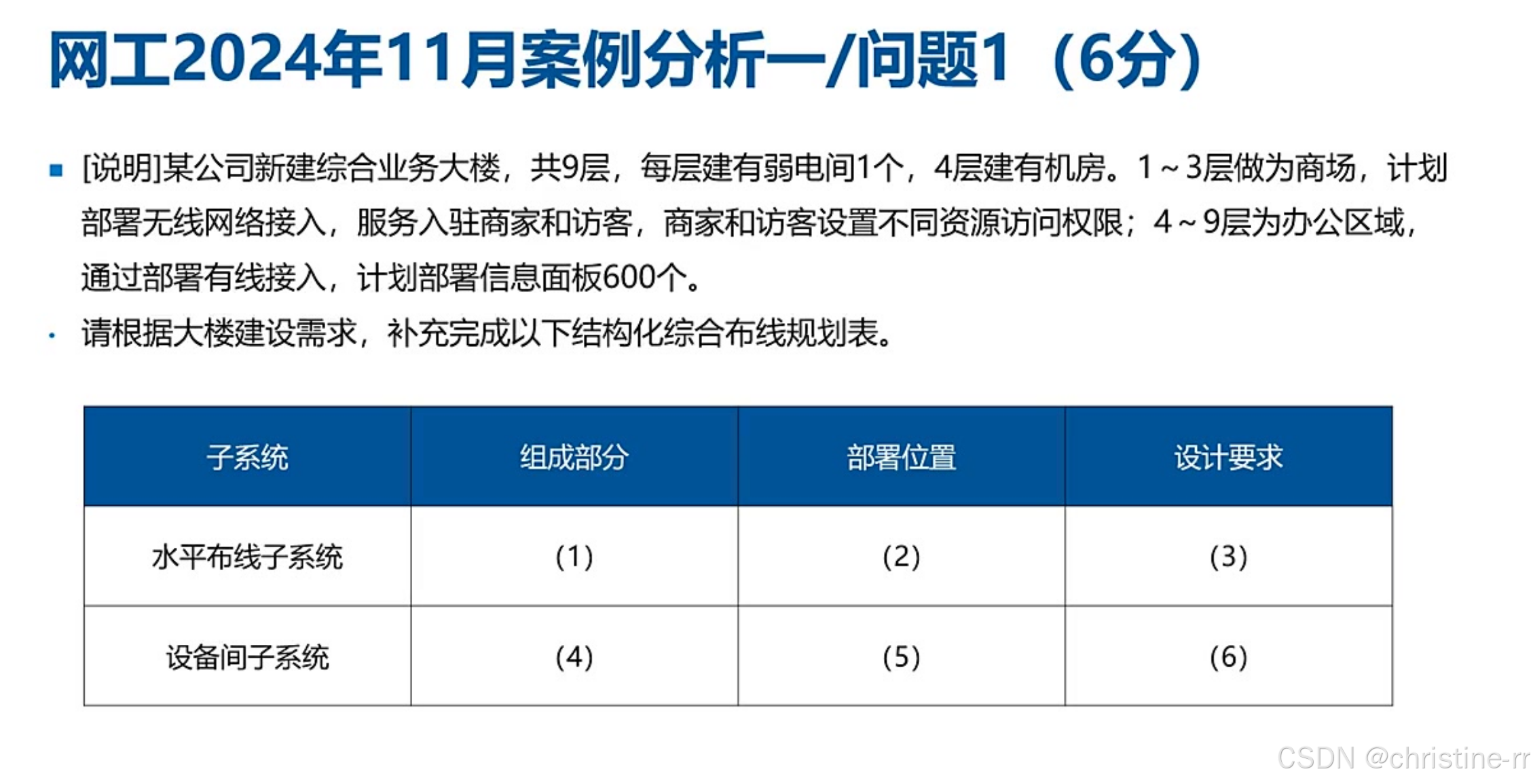

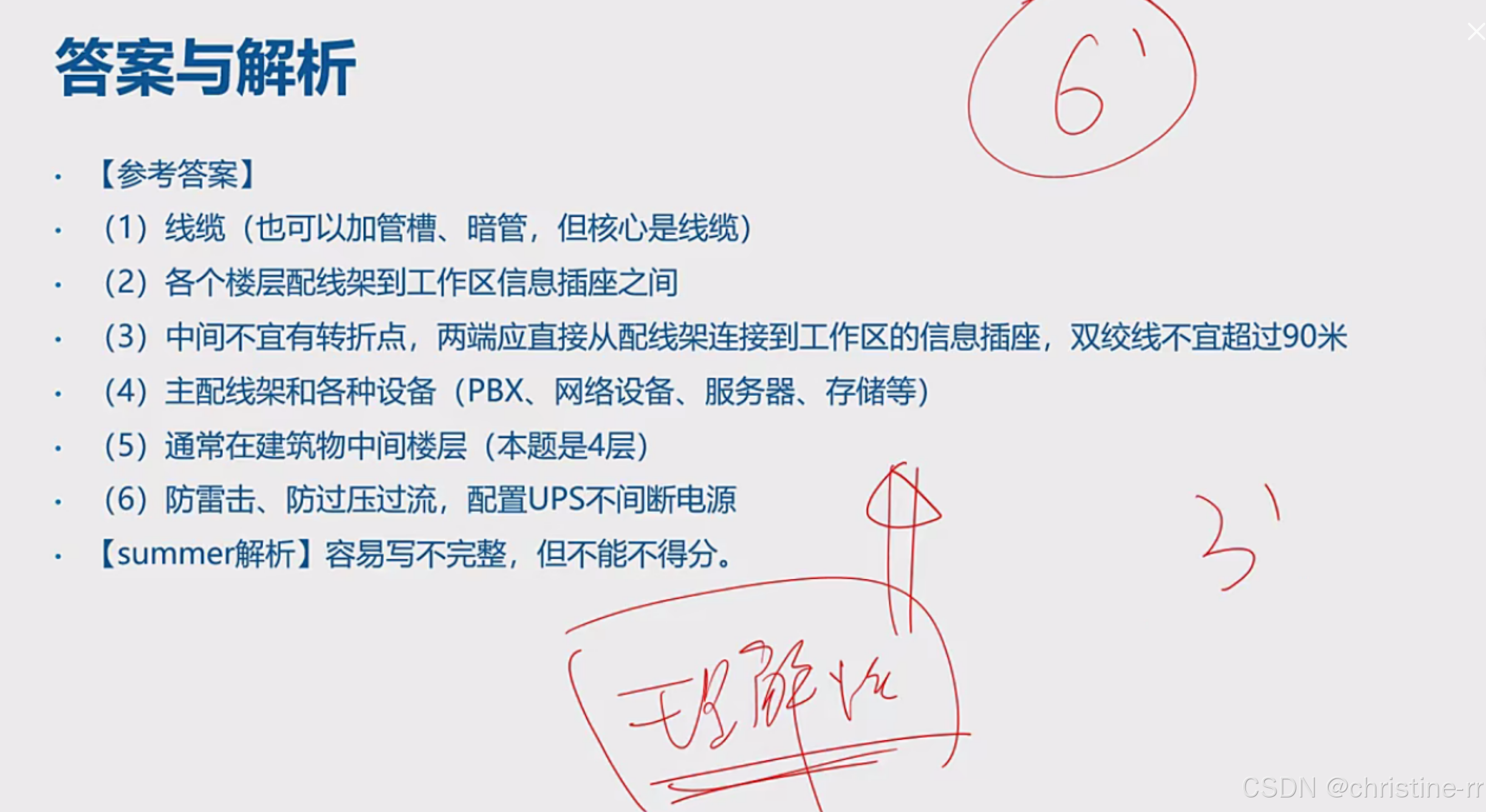

2）例题:结构化综合布线规划表填写

• 水平布线子系统
  • 组成部分: 线缆（也可以加管槽、暗管，但核心是线缆）。
  • 部署位置: 各个楼层配线架到工作区信息插座之间。
  • 设计要求: 中间不宜有转折点，两端应直接从配线架连接到工作区的信息插座，双绞线不宜超过90米。
• 设备间子系统
  • 组成部分: 主配线架和各种设备（PBX、网络设备、服务器、存储等）。
  • 部署位置: 通常在建筑物中间楼层（本题是4层）。
  • 设计要求: 防雷击、防过压过流，配置UPS不间断电源，确保设备稳定运行。
