张量并行“拆家”指南，算力和通信的平衡

大模型训练中，当一个张量计算无法放到单张GPU上进行时，需要使用张量并行策略，将其拆分到不同的GPU上进行计算。张量如何拆分，才能达到计算和通信效率的平衡，使得训练效率最优。围绕以上问题，本文主要介绍：

1）对张量按行和按列拆分，并以不同聚合方式得到相同的结果。 2）模型架构中前馈网络MLP和注意力模块的拆分方式和通信量计算。 3）编码层和损失层的拆分方式和优化方案。

1，矩阵分块计算

假设：有输入矩阵X和参数矩阵Y，维度分别为[2,4]和[4,2]，两个矩阵相乘得到一个矩阵Z维度为[2,2]，如下图。如果使用矩阵分块运算，对于参数矩阵Y，有两种的切分方式：

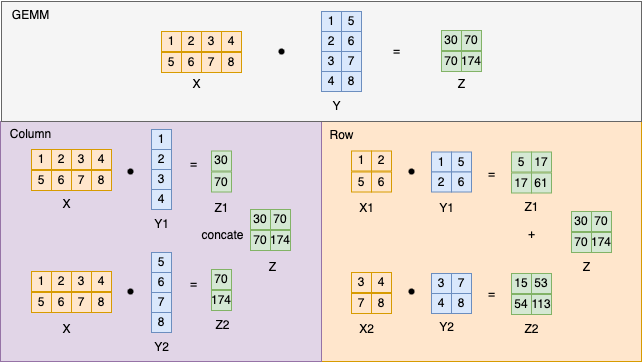

图1，矩阵分块计算。

• • 按列切 column:

将矩阵Y按列分块得到两个矩阵Y1&Y2，矩阵X分别和 Y1&Y2相乘，然后将得到的结果Z1&Z2，按列拼接得到结果矩阵Z。

• • 按行切 row

将矩阵Y按行分块得到两个矩阵Y1&Y2，为了符合矩阵乘法规则，将X按列分块得到X1&X2，分块结果分别对应相乘，得到中间结果Y1&Y2再相加后得到最终结果矩阵Z。

小结：按列拆分特点是，结果按列拼接。按行拆分特点是，对应左乘矩阵需按列拆分，每部分结果相加后即为最终结果。简记为“行拼接，列相加”。

以上两种方式得到的最终结果Z和不分块是一样的。了解了矩阵分块计算原理，对应transformer架构中向量是怎样分块的？可以分为三大部分，前馈网络MLP，自注意力self-attention，编码层损失层。

2，前馈网络分块计算

前馈网络中有参数矩阵A，维度为[h,4h]和参数矩阵B，维度为[4h,h] ，先对输入进行升维后，然后再降低维度。公式如下：

参数矩阵分解方式：对A按列切分，对B按行切分。

原因：尽量保证各GPU上的计算相互独立，减少通讯量。GELU非线性性质，限制了参数矩阵A必须按照列切分，GELU后的结果不用进行同步。GELU(Y) 不等于 GELU(Y1)+GELU(Y2)

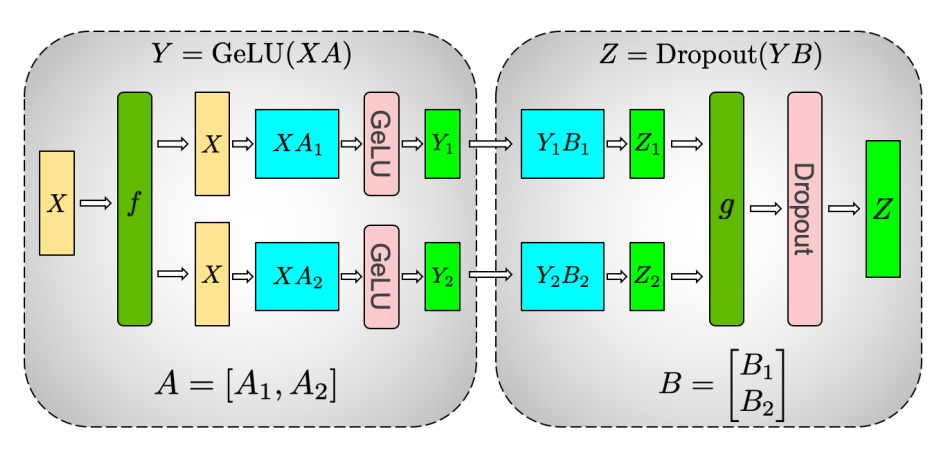

图2，MLP分块计算。

通信量计算

• • 前向计算 Forward

算子 f 操作功能，将X矩阵复制到每块GPU上，进行前向计算，无需通信。

算子 g 操作功能，将得到的前向结果 Zi 进行AIl-Reduce通信求和操作，结果相加产生Z，通信量为2M。

• • 反向传播 Backward

算子 g 操作功能，将损失对Z的梯度信息，分发到每个GPU上，每个GPU即可进行反向传播，无需通信。

算子 f 操作功能，当前层的梯度计算完毕，需要传递到下一层继续做梯度计算，需要求得 dL/dX，此时GPU之间做一次AIl-Reduce，把各自的梯度dL/dX 相加即可。通信量为2M。

综上：前向和反向共有2次All-Reduce操作，总的通信量为4M（m为参数量个数 bsh）。

3，自注意力层分块计算

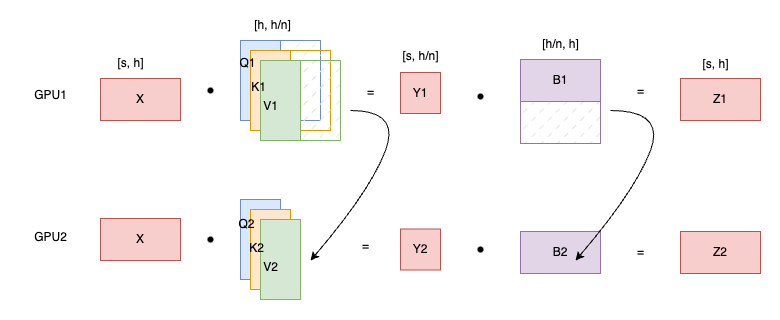

图3，自注意力层拆分方式。

参数矩阵分解方式：对三个参数矩阵Q，K，V，按照”列切割”，每个头放到一块GPU上，做并行计算。对线性层B，按照”行切割”

注意：在实际应用中，并不一定按照一个head占用一块GPU来切割权重，我们也可以一个多个head占用一块GPU，这依然不会改变单块GPU上独立计算的目的。所以实际设计时，我们尽量保证head总数能被GPU个数整除。

通信量计算：类比于MLP层，self attention层在forward中做一次AlI-Reduce，在backward中做一次AlI-Reduce，总通讯是也是4M（M为bsh个数）。

图4，注意力分块计算。

4, Embedding & cross-entropy 分块

4.1，输入层embedding 分块

输入编码需要两部分：

• • 字典编码 wording embedding
• • 位置编码 positional embedding

位置编码一般为[seq, h]，seq为输入的最大长度，远小于字典的个数V，每个GPU保存一分位置编码是可以接受的。下面主要对字典编码进行分解。

图5，字典编码拆分方式。

字典编码维度[v,h]，按照字典个数行进行切分，每个GPU保存一部分，输入的X和每个GPU上的字典编码相乘，如果需要的索引不在，就将其置0，最后所有GPU上得到的位置编码，做reduce 通信相加后，即可得到完整的编码向量。

4.2，输出层embedding

一般流程：

最后输出层，得到分块后的结果Zi，与对应的wording embedding 相乘后，再进行 All-reduce 操作，拼接起来合成最后的输出，再与label计算交叉熵，即可得到最后的损失。

注意：为了确保word embedding的更新是正确的，我们需要将这两个梯度相加，然后用总和来更新word embedding。

原因：由于输入层和输出层共用同一套word embedding，因此在反向传播时，word embedding的梯度会被计算两次（一次在输入层，一次在输出层）。

4.3，损失交叉熵分块

一般流程：

正常来说输出层，需要对Y1和Y2做一次AIl-Gather，把它们concat起来形成Y，然后对Y的每一行做softmax，就可得到对于当前位置每个词出现的概率，再用此概率和真值组做cross-entropy 即可。

问题：对Y1和Y2做一次AIl-Gather，会产生额外的通讯量 bsV。当词表V很大时，这个通讯开销也不容忽视。

优化方案：

• • 每块GPU上，先按行求和，得到各自GPU上的GPU_sum(e)
• • 每块GPU上结果做All-Reduce，得到每行最终的sum(e)，也就softmax中的分母。此时的通讯量为 b∗s
• • 在每块GPU上，即可计算各自维护部分的e/sum(e)，将其与真值做cross-entropy，得到每行的loss，按行加总起来以后得到GPU上scalar Loss。
• • 将GPU上的scalar Loss做All-Reduce，得到总Loss。此时通讯量为N。

优化结果：通讯量从 b∗s∗v 降至 b∗s+N 。

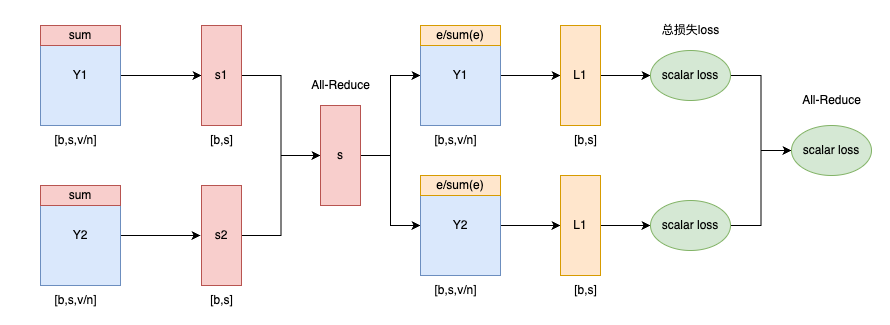

图6，交叉熵通信优化。

5，总结

图7，张量并行通信量示意图。

模型每层前向需要 2 次 AlI-Reduce，反向需要 2次 All-Reduce。还有在每个batch开始和结束时，embedding层和损失层的通信。

1D 张量井行局限：

以上介绍的方式按照行或是列进行切分，为1D方式，其存在几点的局限性：

• • 内存冗余 对于输入 X 和最终结果Z，要求每个GPU都保留，这极大降低了单张GPU显存的可用空间。
• • 训练效率取决于最慢GPU之间通信带宽。每层在进行前向和反向时，需要多次的reduce，如果两个GPU之间的速度不同，最慢的带宽通信将会影响集合通信reduce 的效率，进而导致整体练效率。

为了克服以上的局限，发展出了 2D，2.5D，3D 的切分方式，总体思想是：利用矩阵性质，对输入和参数在多个维度进行切分，进而达到精简显存，降低通信需求的目的。具体可以参考以下文献。

参考：

[1] arXiv:1909.08053v4 [2] arXiv:2105.14500 [3] arXiv:2104.05343
