在数据可视化大屏中，“水球图”（Liquid Fill Chart）绝对是展示百分比数据（如CPU使用率、完成度、剩余电量）的颜值担当。

大家最熟悉的莫过于 ECharts 的 echarts-liquidfill 插件。它简单、好用，但在这个“卷”视觉的时代，传统的 2D 扁平水球有时显得不够“震撼”。

今天我们来聊聊一个有趣的话题：如何用 RayChart 手搓一个真实的 3D 水球，并对比它与 ECharts 水球的区别。

raychart体验地址：https://chart3js.netlify.app

1. 传统的 2D 做法：ECharts LiquidFill

ECharts 的水球本质上是 2D Canvas/SVG 绘图。

原理

它的“波浪”并不是真的流体，而是通过数学公式（通常是正弦函数 y = A * sin(Bx + C) + D）在 2D 平面上绘制出的闭合路径。通过不断改变相位（Offset），让曲线平移，从而产生“波动”的视觉错觉。

特点

• 优点：
  • 性能极佳：几乎不占用 GPU 资源。
  • 兼容性好：甚至可以在不支持 WebGL 的环境运行。
  • 配置简单：几行配置就能搞定。
• 缺点：
  • 扁平：没有厚度，没有光影。
  • 质感单一：虽然可以加渐变色，但无法表现出水的折射、玻璃的通透感。

2. 进阶的 3D 做法：RayChart 硬核实现

为了追求“透亮”、“像真水一样”的效果，我们必须引入 WebGL 和 PBR（基于物理的渲染）。

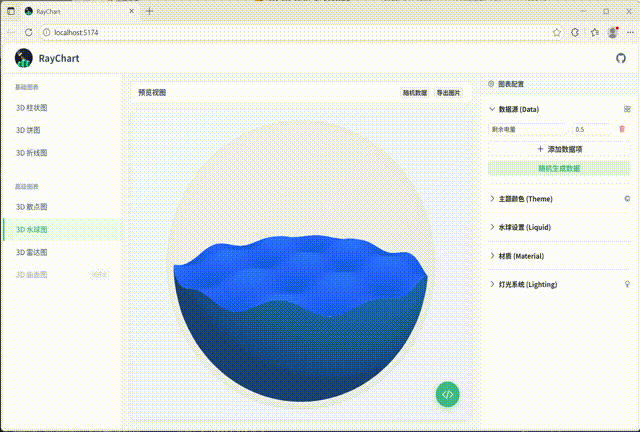

在我的开源项目 RayChart 中，我实现了一个 Liquid3D 组件。下面来看看它是如何“骗”过你的眼睛的。

核心构成

一个真实的 3D 水球通常由三部分组成：

1. 玻璃外壳：一个透明的球体容器。
2. 液体主体：球体内部被截断的下半部分。
3. 液体表面：一个随波浪起伏的顶盖。

技术实现细节

A. 玻璃外壳 (The Glass Shell)

ECharts 很难做出的效果就是“玻璃感”。在 RayChart (基于 Three.js) 中，我们使用 MeshPhysicalMaterial，并开启 transmission（透光率）属性。

const shellMaterial = new THREE.MeshPhysicalMaterial({
    color: 0xffffff,
    transmission: 0.9, // 90% 透光，像玻璃一样
    roughness: 0,      // 极其光滑
    ior: 1.5,          // 折射率，模拟玻璃/水晶
    thickness: 0.5,    // 厚度，产生真实的折射效果
    transparent: true
});

这让背景能够透过球体产生扭曲，质感瞬间拉满。

B. 液体主体：着色器里的“裁剪术”

液体本身其实也是一个球体（SphereGeometry），但我们需要根据水位把它“切”开。

普通的 clippingPlanes 切出来是平的，没有波浪。所以我们需要写一点 Shader（着色器）。

秘籍： 使用 onBeforeCompile 修改标准材质，在 Fragment Shader 中加入 discard 逻辑。

// GLSL 片段着色器伪代码
float h = getWaveHeight(vWorldPosition.x, vWorldPosition.z); // 计算波浪高度
// 如果当前像素的高度 > 水位 + 波浪高度，就丢弃（不渲染）
if (vWorldPosition.y > uLevelY + h) discard;

这样，原本完整的球体就被“切”出了一个起伏的边缘。

C. 液体表面：动态波浪

被切掉的顶部不能空着，需要盖一个“盖子”。这个盖子是一个高密度的 PlaneGeometry。

难点： 盖子的波动必须和球体的切口严丝合缝，否则会漏水。

解决方案：

1. 几何同步：表面使用与主体完全相同的波浪公式（正弦波叠加）。
2. 圆形遮罩：因为 Plane 是方形的，我们需要在 Shader 里把超出球体半径的部分裁掉。

// Vertex Shader: 让顶点随波浪起伏
vec3 pos = position;
float waveH = getWaveHeight(worldPos.x, worldPos.z);
pos.y += waveH; // 顶点置换

// Fragment Shader: 切成圆形
if (length(vUv - 0.5) * 2.0 > 1.0) discard;

3. 终极对比：ECharts vs RayChart

4. 总结

• 如果你需要一个快速加载、兼容性强的进度展示，ECharts 依然是首选。
• 如果你在做酷炫的数据大屏，想要那种“看起来很贵”的效果，RayChart 的 3D 水球绝对值得一试。

RayChart 项目正在探索更多这样的 3D 图表组件，希望能把 WebGL 的门槛降下来，让大家都能轻松用上“电影级”的图表。

***

觉得有趣的话，欢迎点赞收藏！
