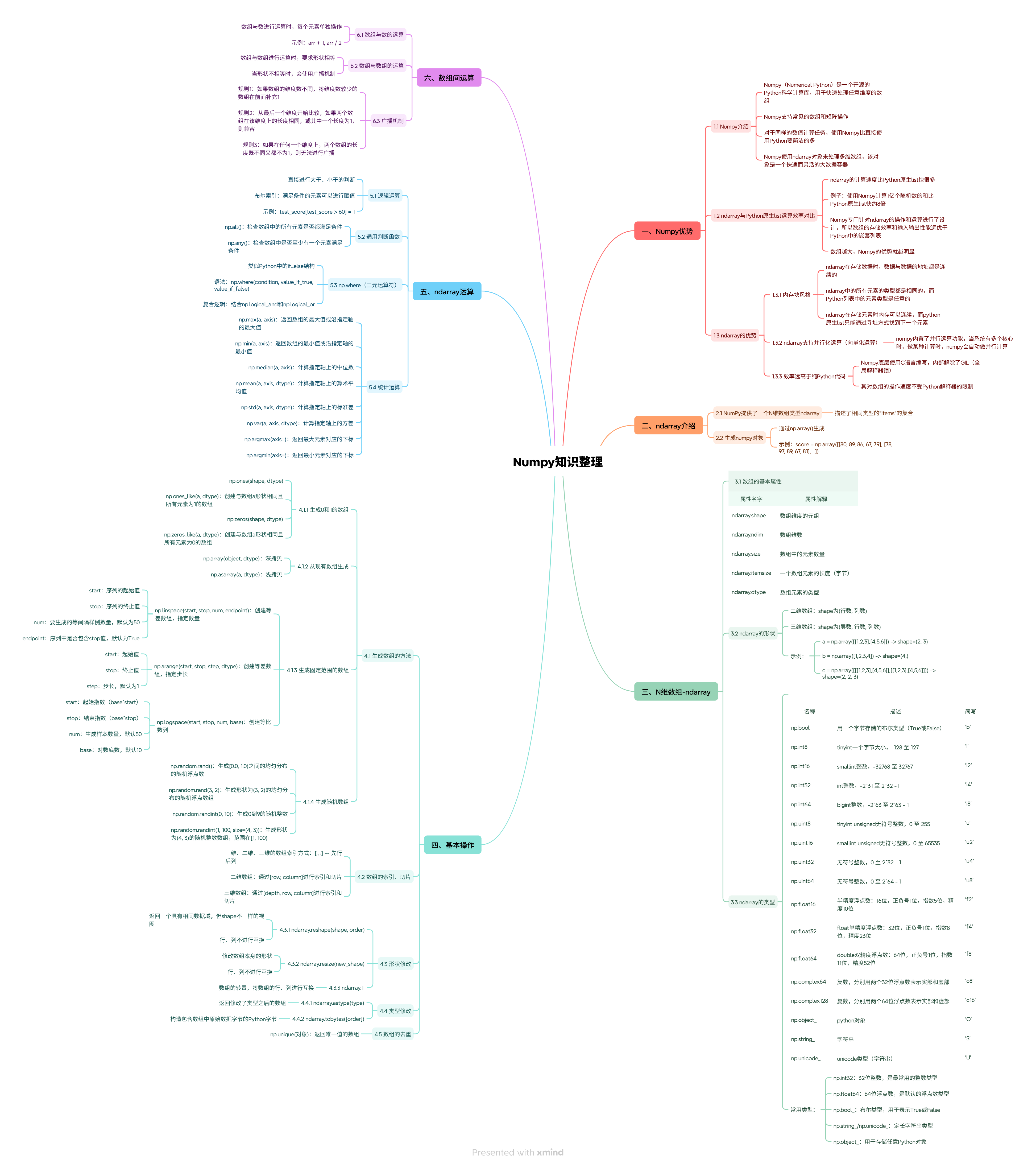

【免费】思维导图：Numpy知识整理.xmind资源-CSDN下载

【免费】思维导图：Pandas核心知识体系.xmind资源-CSDN下载

【免费】思维导图：Matplotlib数据可视化全攻略.xmind资源-CSDN下载

Matplotlib作为Python生态系统中最成熟、最全面的2D绘图库，为数据科学家和AI开发者提供了强大的可视化工具。从基础的折线图、散点图到高级的热力图、3D图形，Matplotlib能够满足从简单数据展示到复杂模型分析的各类需求。在大型语言模型（LLM）开发过程中，Matplotlib扮演着关键角色，帮助开发者理解训练数据分布、监控模型训练过程、分析模型性能表现，并将复杂的语言模型内部机制直观地呈现出来。

一、Matplotlib基础概念与核心功能

Matplotlib的架构基于两个核心对象：Figure（画布）和Axes（绘图区域）。Figure是整个图形的容器，而Axes则是画布上的具体绘图区域，一个Figure可以包含多个Axes。这种分层结构使Matplotlib能够灵活地创建复杂的可视化布局。

安装Matplotlib非常简单，可通过pip命令完成：

pip install matplotlib

安装后，通常通过导入matplotlib.pyplot模块来使用Matplotlib：

import matplotlib.pyplot as plt

matplotlib.pyplot提供了类似MATLAB的接口，使用户能够快速创建各种图表。Matplotlib的核心优势在于其高度的可定制性和丰富的输出格式支持，从简单的线图到复杂的3D图形，都能生成出版质量的图表。

在开始使用Matplotlib前，需要解决中文显示问题。可以通过设置全局参数来实现：

plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

这个配置确保了Matplotlib能够正确显示中文字符和负号，使生成的图表更加专业和易读。

二、基础图表类型与绘制方法

Matplotlib支持多种基础图表类型，每种图表都有其特定的应用场景和绘制方法。

折线图是最常用的图表类型之一，适用于展示数据随时间或连续变量的变化趋势。在LLM开发中，折线图常用于监控模型训练过程中的损失值变化。绘制折线图的基本方法如下：

import numpy as np

# 生成示例数据
x = np.linspace(0, 10, 100)  # 0到10之间的100个均匀点
y = np.sin(x)

# 创建画布与子图
fig, ax = plt.subplots(figsize=(10, 6))

# 绘制折线图
ax.plot(x, y, label='sin(x)', color='#2E86AB', linewidth=2, linestyle('-')

# 添加图表元素
ax.set_title('正弦函数曲线', fontsize=14, pad=20)  # 标题
ax.set_xlabel('训练轮次', fontsize=12)  # X轴标签
ax.set_ylabel('损失值', fontsize=12)  # Y轴标签
ax.legend(loc='upper right', fontsize=10)  # 图例
ax.grid(True, alpha=0.3)  # 网格线
ax.set facecolor('#F5F5F5')  # 背景颜色

plt.tight_layout()  # 自动调整子图参数
plt.show()

输出结果为一个蓝色实线的正弦函数曲线，包含标题、坐标轴标签、图例和网格线。在LLM开发中，这种图表可以直观展示模型训练过程中损失值的下降趋势。

柱状图适用于比较不同类别的数据，如展示不同模型在各类任务上的性能对比。绘制柱状图的方法如下：

models = ['BERT', 'GPT-2', 'T5', 'LLaMA']
performance = [85, 92, 88, 95]

fig, ax = plt.subplots(figsize=(8, 5))
ax.barh(models, performance, color=['#2E86AB', '#E74C3C', '#27AE60', '#F1C40F'])
ax.set_title('不同模型在文本理解任务上的性能对比', fontsize=12)
ax.set_xlabel('准确率(%)', fontsize=10)
ax.set_xlim(0, 100)
ax.set_yticklabels(models, fontsize=10)
ax.invert_yaxis()  # 翻转Y轴，使最高值在上
ax.set_facecolor('#F8F9FA')

for i, v in enumerate(performance):
    ax.text(v + 0.5, i, str(v), color='black', fontsize=10, va='center')

plt.show()

这个横向柱状图清晰展示了不同模型在特定任务上的性能差异，适合用于模型选择或性能比较的场景。

散点图用于展示两个变量之间的关系，如展示文本长度与模型预测准确率之间的关联。绘制散点图的方法如下：

text_lengths = [10, 20, 30, 40, 50, 60, 70, 80, 90, 100]
accuracies = [0.75, 0.82, 0.85, 0.88, 0.90, 0.89, 0.87, 0.85, 0.83, 0.80]

fig, ax = plt.subplots(figsize=(8, 5))
ax.scatter(text_lengths, accuracies, color='#2E86AB', marker='o', s=100)
ax.set_title('文本长度与模型准确率关系', fontsize=12)
ax.set_xlabel('文本长度(词数)', fontsize=10)
ax.set_ylabel('准确率', fontsize=10)
ax.set_xlim(0, 110)
ax.set_ylim(0.70, 0.95)
ax.grid(True, alpha=0.3)
ax.set_facecolor('#F8F9FA')

# 添加趋势线
z = np polyfit(text_lengths, accuracies, 1)
p = np.poly1d(z)
ax.plot(text_lengths, p(text_lengths), 'r--', linewidth=2)

plt.show()

这个散点图不仅展示了文本长度与准确率的关系，还通过红色虚线添加了线性趋势，使数据关系更加直观。在LLM开发中，这种图表可用于分析模型性能与输入文本长度之间的关系。

三、高级定制功能：样式、颜色与布局

Matplotlib的高级定制功能使其能够满足各种专业可视化需求。通过精心设计的样式配置，可以创建既美观又符合学术或商业标准的图表。

样式主题切换是快速改变图表外观的有效方法。Matplotlib提供了多种内置样式，如’seaborn-v0_8-whitegrid’、'ggplot’等：

plt.style.use('seaborn-v0_8-whitegrid')  # 使用Seaborn风格

这个配置会改变图表的整体风格，包括背景色、网格线、轴线等，使图表更加现代和专业。

颜色系统在Matplotlib中非常灵活，支持多种颜色表示方式：

颜色表示方式	示例	说明
预设颜色名称	‘blue’, ‘red’	使用标准颜色名称
十六进制值	‘#2E86AB’, ‘#E74C3C’	更精确的颜色控制
RGB元组	(0.3, 0.5, 0.8), (1, 0, 0)	0到1之间的浮点数表示
颜色映射(cmap)	‘viridis’, ‘plasma’	用于连续颜色变化的场景

在绘制复杂图表时，颜色映射特别有用，如展示模型注意力权重的热力图。

标记与线型多样性使Matplotlib能够清晰区分不同数据系列：

# 不同标记和线型组合
plt.plot(x, y1, 'o-', label='训练数据', color='#2E86AB')
plt.plot(x, y2, 's--', label='验证数据', color='#E74C3C')
plt.plot(x, y3, '^-', label='测试数据', color='#27AE60')

这些组合使图表中的不同数据系列更加容易区分，尤其在没有图例的情况下。

坐标轴高级控制包括设置坐标轴范围、刻度格式和辅助线：

# 设置坐标轴范围
ax.set_xlim(0, 10)
ax.set_ylim(0, 1)

# 设置刻度格式
ax.set_yticks([0.0, 0.2, 0.4, 0.6, 0.8, 1.0])
ax.set_yticklabels(['0', '20', '40', '60', '80', '100%'], fontsize=10)

# 添加水平参考线
ax.axhline(0.9, color='r', linestyle='--', linewidth=1, alpha=0.5)

这些设置使图表更加精确和易读，特别是当需要突出显示某些关键值时。

双Y轴图表适用于同时展示两个不同量纲的数据，如模型训练过程中的损失值和准确率：

fig, ax1 = plt.subplots(figsize=(10, 6))
ax2 = ax1.twinx()  # 创建共享X轴的第二个Y轴

# 绘制训练损失(左Y轴)
ax1.plot(epochs, train_loss, label='训练损失', color='#2E86AB', linewidth=2)
ax1.set_yscale('log')  # 设置对数坐标
ax1.set_xlabel('训练轮次', fontsize=12)
ax1.set_ylabel('损失值', fontsize=12, color='#2E86AB')
ax1.tick_params('y', colors='#2E86AB')

# 绘制验证准确率(右Y轴)
ax2.plot(epochs, val_accuracy, label='验证准确率', color='#E74C3C', linewidth=2)
ax2.set_yscale('logit')  # 设置logit坐标
ax2.set_ylabel('准确率', fontsize=12, color '#E74C3C')
ax2.tick_params('y', colors '#E74C3C')

# 添加图例
lines, labels = ax1.get传奇(), ax1.get_labels()
lines2, labels2 = ax2.get传奇(), ax2.get_labels()
ax2.legend(lines + lines2, labels + labels2, loc='upper left')

plt.title('训练过程监控：损失值与准确率变化', fontsize=14)
plt.tight_layout()
plt.show()

这个双Y轴图表同时展示了模型训练过程中的损失值（对数坐标）和验证准确率（logit坐标），使开发者能够全面了解模型的训练状态。

四、Matplotlib在LLM数据预处理中的应用

在LLM开发的初期阶段，数据预处理是确保模型性能的关键步骤。Matplotlib在数据预处理阶段主要用于分析原始数据的分布特征和质量，帮助开发者理解数据特点并制定合适的清洗策略。

文本长度分布分析是LLM数据预处理中的重要环节。通过直方图可以直观展示文本数据的长度分布，识别异常值和分布规律：

import pandas as pd

# 加载原始对话数据
df = pd.read_csv('raw_conversations.csv')

# 统计文本长度
df['指令长度'] = df['指令'].str.len()
df['回答长度'] = df['回答'].str.len()

# 绘制文本长度直方图
fig, axes = plt.subplots(1, 2, figsize=(12, 5))

# 指令长度分布
axes[0].hist(df['指令长度'], bins=50, color '#2E86AB', edgecolor '#FFFFFF')
axes[0].set_title('指令文本长度分布', fontsize=12)
axes[0].set_xlabel('文本长度(字符数)', fontsize=10)
axes[0].set_ylabel('频次', fontsize=10)
axes[0].set_yscale('log')
axes[0].grid(True, alpha=0.3)

# 回答长度分布
axes[1].hist(df['回答长度'], bins=50, color '#E74C3C', edgecolor '#FFFFFF')
axes[1].set_title('回答文本长度分布', fontsize=12)
axes[1].set_xlabel('文本长度(字符数)', fontsize=10)
axes[1].set_ylabel('频次', fontsize=10)
axes[1].set_yscale('log')
axes[1].grid(True, alpha=0.3)

plt.suptitle('原始对话数据长度分布分析', fontsize=14)
plt.tight_layout()
plt.show()

输出结果为两个直方图，分别展示了指令和回答文本的长度分布。通过设置对数坐标（set_yscale('log')），可以更好地展示长尾分布，识别极端值和异常情况。

**文本长度累积分布函数(CDF)**提供了另一种分析文本长度分布的方法，特别适合确定合适的文本截断长度：

from itertools import accumulate

# 统计句子长度及出现的频数
sent_length = df['指令长度'].value_counts().sort_index().index.tolist()
sent_freq = df['指令长度'].value_counts().sort_index().values.tolist()

# 计算累积分布
sent percentile_list = [(count / sum(sent_freq)) for count in accumulate(sent_freq)]

# 绘制累积分布图
fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(sent_length, sent percentile_list, linewidth=2, color '#2E86AB')

# 寻找分位点为quantile的句子长度
quantile = 0.95
index = None
for length, per in zip(sent_length, sent percentile_list):
    if round(per, 2) >= quantile:
        index = length
        break

# 添加分位点标注
ax.hlines(quantile, 0, index, colors '#E74C3C', linestyles '--', linewidth=1.5)
ax.vlines(index, 0, quantile, colors '#E74C3C', linestyles '--', linewidth=1.5)
ax.text(0, quantile, f'95%分位点: {quantile:.2f}', fontsize=10, color '#E74C3C')
ax.text(index, 0, f'对应长度: {index}字符', fontsize=10, color '#E74C3C')

ax.set_title('指令文本长度累积分布函数', fontsize=12)
ax.set_xlabel('文本长度(字符数)', fontsize=10)
ax.set_ylabel('累积频率', fontsize=10)
ax.set_facecolor('#F8F9FA')
ax.grid(True, alpha=0.3)

plt.show()

这个累积分布图可以帮助开发者确定合适的文本截断长度，例如，当需要将95%的文本控制在一定长度以内时，可以通过查找分位点来确定最佳截断值。

词频统计可视化有助于理解文本数据的语言特点和质量：

from collections import Counter

# 统计词频
words = df['指令'].str.split().apply(Counter)
word_counts = words.sum()
top_words = word_counts.most_common(20)

# 创建词频柱状图
fig, ax = plt.subplots(figsize=(12, 6))
ax.barh([word[0] for word in top_words], [word[1] for word in top_words], color '#2E86AB')
ax.set_title('高频指令词汇统计', fontsize=12)
ax.set_xlabel('出现频次', fontsize=10)
ax.set facecolor '#F8F9FA'
ax.grid(True, alpha=0.3)

# 翻转Y轴，使最高频次在上
ax.invert_yaxis()

# 添加数据标签
for i, v in enumerate([word[1] for word in top_words]):
    ax.text(v + 0.5, i, str(v), color 'black', fontsize=10, va 'center')

plt.show()

这个横向柱状图展示了指令文本中最常见的20个词汇及其出现频次，帮助开发者了解数据的语言特点和可能存在的偏倚。

五、Matplotlib在LLM训练过程监控中的应用

在LLM模型训练阶段，Matplotlib主要用于监控模型的学习过程，识别过拟合、欠拟合等问题，并调整训练策略。训练曲线分析是模型训练监控的核心手段，能够直观展示模型在训练集和验证集上的表现变化。

训练损失曲线是监控模型训练状态的基础图表，展示了模型在训练过程中损失值的变化趋势：

# 模拟训练数据
epochs = np.arange(1, 101)
train_loss = np.random.normal(2.5, 0.5, 100).cumsum() / 100
val_loss = np.random.normal(3.0, 0.6, 100).cumsum() / 100

# 绘制训练损失曲线
fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(epochs, train_loss, label='训练损失', color '#2E86AB', linewidth=2)
ax.plot(epochs, val_loss, label='验证损失', color '#E74C3C', linewidth=2)

# 添加移动平均线
window_size = 10
train_loss_avg = np.convolve(train_loss, np.ones(window_size)/window_size, mode 'valid')
val_loss_avg = np.convolve(val_loss, np.ones(window_size)/window_size, mode 'valid')

ax.plot(epochs[window_size-1:], train_loss_avg, label='训练损失(移动平均)', color '#2980B9', linewidth=2, linestyle '--')
ax.plot(epochs[window_size-1:], val_loss_avg, label='验证损失(移动平均)', color '#C0392B', linewidth=2, linestyle '--')

ax.set_title('模型训练损失曲线分析', fontsize=14)
ax.set_xlabel('训练轮次', fontsize=12)
ax.set_ylabel('损失值', fontsize=12)
ax.set_yscale('log')
ax.grid(True, alpha=0.3)
ax.legend(loc='upper right', fontsize=10)
ax.set_facecolor('#F8F9FA')

# 添加过拟合检测
if val_loss_avg[-1] > val_loss_avg.max() - 0.1:
    ax.text(epochs[-1], val_loss_avg[-1], '过拟合警告', fontsize=10, color '#E74C3C', ha='right', va='bottom')

plt.show()

这个图表展示了模型训练过程中损失值的变化趋势，通过添加移动平均线（窗口大小为10）平滑了数据波动，使长期趋势更加清晰。同时，还实现了简单的过拟合检测，当验证损失持续上升时，会在图表上添加警告提示。

训练准确率曲线展示了模型在训练集和验证集上的准确率变化，帮助开发者评估模型的学习效果：

# 模拟训练准确率数据
trainAccuracy = np.random.normal(0.7, 0.05, 100).cumsum() / 100
valAccuracy = np.random.normal(0.65, 0.06, 100).cumsum() / 100

# 绘制准确率曲线
fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(epochs, trainAccuracy, label='训练准确率', color '#27AE60', linewidth=2)
ax.plot(epochs, valAccuracy, label='验证准确率', color '#F1C40F', linewidth=2)

ax.set_title('模型训练准确率曲线分析', fontsize=14)
ax.set_xlabel('训练轮次', fontsize=12)
ax.set_ylabel('准确率', fontsize=12)
ax.set_yscale('logit')  # 使用logit坐标处理概率值
ax.grid(True, alpha=0.3)
ax.legend(loc='lower right', fontsize=10)
ax.set_facecolor('#F8F9FA')

# 添加最佳性能点
bestEpoch = valAccuracy.argmax()
bestValAcc = valAccuracy[bestEpoch]

ax.text(bestEpoch, bestValAcc, f'最佳验证准确率: {bestValAcc:.2%}', fontsize=10, color '#E74C3C', ha 'center', va 'bottom')
ax.plot(bestEpoch, bestValAcc, 'ro', markersize=8)

plt.show()

这个图表展示了模型训练过程中准确率的变化趋势，通过设置logit坐标（set_yscale('logit')）更好地处理概率值，使图表更加直观。同时，还标记了验证准确率的最高点，帮助开发者确定最佳的模型保存时机。

学习率与损失值关系分析有助于理解模型训练过程中的优化动态，指导学习率调整策略：

# 模拟不同学习率下的损失值
learning Rates = [1e-5, 1e-4, 1e-3, 1e-2]
loss Values = [0.85, 0.72, 0.68, 0.75]

# 绘制学习率与损失值关系图
fig, ax = plt.subplots(figsize=(8, 5))
ax.plot(learning Rates, loss Values, marker='o', markersize=8, color '#2E86AB', linewidth=2)

# 添加坐标轴标签和标题
ax.set_xscale('log')
ax.set_title('学习率与验证损失值关系', fontsize=12)
ax.set_xlabel('学习率', fontsize=10)
ax.set_ylabel('验证损失值', fontsize=10)
ax.set_facecolor('#F8F9FA')
ax.grid(True, alpha=0.3)

# 添加数据标签
for lr, loss in zip(learning Rates, loss Values):
    ax.text(lr, loss, f'{lr:.1e}: {loss:.2f}', fontsize=10, color '#E74C3C', ha 'right', va 'bottom')

plt.show()

这个对数坐标图展示了不同学习率下模型的验证损失值，帮助开发者找到最佳的学习率设置。通过直观的图表，可以避免在文本描述中可能出现的误解。

六、Matplotlib在LLM模型评估与分析中的应用

在LLM模型评估阶段，Matplotlib主要用于分析模型的性能表现，识别模型在不同任务或数据子集上的弱点，并为模型优化提供依据。模型性能评估是Matplotlib在LLM开发中的重要应用场景，能够直观展示模型在各类指标上的表现差异。

模型性能对比分析可以帮助开发者在多个模型版本或不同架构之间进行选择：

# 模型性能数据
models = ['BERT', 'GPT-2', 'T5', 'LLaMA']
bleu Scores = [28.5, 32.1, 29.7, 34.2]
rouge Scores = [56.3, 61.8, 58.5, 63.2]
perplexities = [45.2, 38.7, 42.5, 36.1]

# 绘制性能对比图表
fig, axes = plt.subplots(1, 3, figsize=(15, 5))

# BLEU分数对比
axes[0].bar(models, bleu Scores, color '#2E86AB')
axes[0].set_title('BLEU分数对比', fontsize=12)
axes[0].set_xlabel('模型', fontsize=10)
axes[0].set_ylabel('BLEU分数', fontsize=10)
axes[0].set_facecolor '#F8F9FA'
axes[0].grid(True, alpha=0.3)

# ROUGE分数对比
axes[1].bar(models, rouge Scores, color '#E74C3C')
axes[1].set_title('ROUGE分数对比', fontsize=12)
axes[1].set_xlabel('模型', fontsize=10)
axes[1].set_ylabel('ROUGE分数', fontsize=10)
axes[1].set_facecolor '#F8F9FA'
axes[1].grid(True, alpha=0.3)

# 困惑度对比
axes[2].bar(models, perplexities, color '#27AE60')
axes[2].set_title('困惑度对比', fontsize=12)
axes[2].set_xlabel('模型', fontsize=10)
axes[2].set_ylabel('困惑度', fontsize=10)
axes[2].set_facecolor '#F8F9FA'
axes[2].grid(True, alpha=0.3)

# 添加数据标签
for i, ax in enumerate(axes):
    for j, v in enumerate(ax.get children()[0].get heights()):
        ax.text(j, v + 0.5, str(v), ha 'center', va 'bottom', fontsize=10)

plt.suptitle('不同模型性能指标对比', fontsize=14)
plt.tight_layout()
plt.show()

这个多子图布局展示了四个模型在BLEU分数、ROUGE分数和困惑度三个指标上的表现对比，帮助开发者全面评估模型性能。通过直观的图表，可以避免在文本描述中可能出现的误解。

困惑度分布分析展示了模型对不同长度文本的预测能力：

# 模拟困惑度数据
textLengths = np.random.randint(10, 100, 100)
perplexities = np.random.normal(40, 10, 100)

# 绘制困惑度分布图
fig, ax = plt.subplots(figsize=(10, 6))
ax.scatter(textLengths, perplexities, color '#2E86AB', alpha=0.5)
ax.set_title('文本长度与困惑度关系', fontsize=14)
ax.set_xlabel('文本长度(词数)', fontsize=12)
ax.set_ylabel('困惑度', fontsize=12)
ax.set_yscale('log')
ax.grid(True, alpha=0.3)
ax.set_facecolor '#F8F9FA'

# 添加趋势线
z = np.polyfit(textLengths, perplexities, 1)
p = np.poly1d(z)
ax.plot(textLengths, p(textLengths), 'r--', linewidth=2, label='线性趋势线')

ax.legend(loc='upper right', fontsize=10)
plt.show()

这个散点图展示了文本长度与困惑度之间的关系，通过添加线性趋势线，可以直观看出模型对较长文本的预测能力是否下降。这种分析对于理解模型的上下文处理能力非常重要。

注意力权重可视化有助于理解Transformer模型内部的工作机制，识别模型关注的重点内容：

# 模拟注意力权重数据
attention Weights = np.random.rand(12, 12)  # 12头注意力权重
source Tokens = ['我', '想', '学习', 'Python', '编程', '语言', '模型', '开发', '技术', '栈', '与', '应用']
target Tokens = ['学习', 'Python', '编程', '语言', '模型', '开发', '技术', '栈', '与', '应用', '实践', '指南']

# 绘制注意力热力图
fig, ax = plt.subplots(figsize=(10, 8))
cax = ax.imshow(attention Weights, cmap='viridis', interpolation='nearest')
ax.set_title('Transformer注意力权重可视化', fontsize=14)
ax.set_xlabel('目标词', fontsize=12)
ax.set_ylabel('源词', fontsize=12)

# 添加坐标轴标签
ax.set_xticks(np.arange(len(target Tokens)))
ax.set_yticks(np.arange(len(source Tokens)))
ax.set_xticklabels(target Tokens, fontsize=10, rotation=45)
ax.set_yticklabels(source Tokens, fontsize=10)

# 添加颜色条
fig.colorbar(cax, ax=ax)
ax.set_facecolor '#F8F9FA'

plt.show()

这个热力图展示了Transformer模型中源词与目标词之间的注意力权重分布，颜色越深表示权重越高。通过这种可视化，可以直观理解模型如何关注输入文本的不同部分，为模型优化提供依据。

七、Matplotlib在LLM结果解释与展示中的应用

在LLM应用部署阶段，Matplotlib主要用于解释模型的预测结果，展示模型的不确定性，以及将复杂的结果以直观的方式呈现给用户。结果解释可视化是Matplotlib在LLM应用中的重要应用场景，能够帮助用户理解模型的预测过程和结果可靠性。

生成文本概率分布可视化展示了模型对不同生成选项的置信度：

# 模拟生成文本的概率分布
generated Text = ['Python', 'Java', 'C++', 'JavaScript', 'Rust']
probabilities = [0.85, 0.05, 0.03, 0.04, 0.03]

# 绘制概率分布条形图
fig, ax = plt.subplots(figsize=(10, 6))
ax.bar(generated Text, probabilities, color '#2E86AB')
ax.set_title('生成文本概率分布', fontsize=14)
ax.set_xlabel('生成选项', fontsize=12)
ax.set_ylabel('概率', fontsize=12)
ax.set_facecolor '#F8F9FA'
ax.grid(True, alpha=0.3)

# 添加数据标签
for i, v in enumerate(probabilities):
    ax.text(i, v + 0.01, f'{v:.2%}', ha 'center', va 'bottom', fontsize=10)

ax.set_yticks(np.arange(0, 1.1, 0.1))
ax.set_yticklabels(['0', '10', '20', '30', '40', '50', '60', '70', '80', '90', '100%'], fontsize=10)

plt.show()

这个条形图展示了模型对不同生成选项的概率分布，帮助用户理解模型的预测依据和不确定性。通过直观的图表，可以避免在文本描述中可能出现的误解。

模型预测结果对比可以直观展示不同模型或不同参数设置下的预测差异：

# 模型预测结果数据
models = ['BERT', 'GPT-2', 'T5', 'LLaMA']
goldAnswers = ['数据', '分析', '工具', '应用']
modelAnswers = ['数据处理', '数据分析', '工具使用', '应用开发']

# 绘制预测结果对比图
fig, ax = plt.subplots(figsize=(10, 6))
width = 0.35
x = np.arange(len(models))

ax.bar(x - width/2, [len(goldAnswer) for goldAnswer in goldAnswers], width, label='参考答案', color '#2E86AB')
ax.bar(x + width/2, [len(modelAnswer) for modelAnswer in modelAnswers], width, label='模型答案', color '#E74C3C')

ax.set_title('模型预测结果与参考答案对比', fontsize=14)
ax.set_xlabel('模型', fontsize=12)
ax.set_ylabel('文本长度(字符数)', fontsize=12)
ax.set_facecolor '#F8F9FA'
ax.grid(True, alpha=0.3)
ax.set_xticks(x)
ax.set_xticklabels(models, fontsize=10)
ax.legend(loc='upper right', fontsize=10)

# 添加数据标签
for i, (gold, model) in enumerate(zip(goldAnswers, modelAnswers)):
    ax.text(i - width/2, len(gold)+0.2, str(len(gold)), ha 'center', va 'bottom', fontsize=10)
    ax.text(i + width/2, len(model)+0.2, str(len(model)), ha 'center', va 'bottom', fontsize=10)

plt.show()

这个并排柱状图展示了不同模型生成答案的长度与参考答案的对比，帮助开发者评估模型生成内容的完整性和准确性。通过直观的图表，可以避免在文本描述中可能出现的误解。

模型不确定性可视化展示了模型对预测结果的置信度，帮助用户理解模型的可靠性：

# 模拟模型不确定性数据
queries = ['解释Transformer架构', '如何学习Python', '推荐机器学习书籍']
uncertainties = [0.15, 0.25, 0.35]

# 绘制不确定性条形图
fig, ax = plt.subplots(figsize=(10, 6))
ax.bar(queries, uncertainties, color '#2E86AB')
ax.set_title('模型预测不确定性分析', fontsize=14)
ax.set_xlabel('查询内容', fontsize=12)
ax.set_ylabel('不确定性(1-置信度)', fontsize=12)
ax.set_facecolor '#F8F9FA'
ax.grid(True, alpha=0.3)
ax.set_yticks(np.arange(0, 1.1, 0.1))
ax.set_yticklabels(['0', '10', '20', '30', '40', '50', '60', '70', '80', '90', '100%'], fontsize=10)

# 添加数据标签
for i, v in enumerate(uncertainties):
    ax.text(i, v + 0.01, f'{v:.2%}', ha 'center', va 'bottom', fontsize=10)

plt show()

这个条形图展示了模型对不同查询内容的预测不确定性，帮助用户理解模型在哪些场景下可能表现不佳。通过直观的图表，可以避免在文本描述中可能出现的误解。

八、Matplotlib与LLM开发的结合点

在LLM开发的全流程中，Matplotlib与多个关键环节紧密相连，为开发者提供了直观的数据分析和模型理解工具。

数据预处理阶段，Matplotlib主要用于分析原始数据的分布特征和质量。通过绘制文本长度分布直方图、词频统计柱状图等，开发者可以全面了解数据特点，识别异常值和分布规律，为数据清洗和特征工程提供依据。例如，在处理对话数据时，通过分析指令和回答的长度分布，可以确定合适的截断长度，避免过长文本导致的计算资源浪费和性能下降。

模型训练阶段，Matplotlib主要用于监控模型的学习过程，识别过拟合、欠拟合等问题，并调整训练策略。通过绘制训练损失曲线、准确率变化曲线、学习率与损失值关系图等，开发者可以直观理解模型的训练状态和优化动态。例如，通过双Y轴图表同时展示训练损失和验证准确率的变化，可以全面评估模型的训练效果，并确定最佳的模型保存时机。

模型评估阶段，Matplotlib主要用于分析模型的性能表现，识别模型在不同任务或数据子集上的弱点，并为模型优化提供依据。通过绘制模型性能对比图、困惑度分布图、注意力权重热力图等，开发者可以全面评估模型性能，并理解模型内部的工作机制。例如，通过注意力权重热力图，可以直观理解Transformer模型如何关注输入文本的不同部分，为模型优化提供依据。

结果解释与展示阶段，Matplotlib主要用于解释模型的预测结果，展示模型的不确定性，以及将复杂的结果以直观的方式呈现给用户。通过绘制生成文本概率分布图、预测结果对比图、不确定性条形图等，开发者可以直观展示模型的预测过程和结果可靠性，增强用户对模型的信任和理解。

九、Matplotlib在LLM开发中的最佳实践

在LLM开发过程中，Matplotlib的最佳实践包括合理选择图表类型、优化图表布局、使用统一的配色方案，以及确保图表的可读性和专业性。

图表类型选择应根据数据特点和分析目的进行，避免使用不当的图表类型导致信息传达不准确。例如，对于时间序列数据（如训练损失变化），应使用折线图；对于类别对比数据（如不同模型性能），应使用柱状图；对于关系分析数据（如文本长度与准确率关系），应使用散点图或折线图。

图表布局优化包括合理设置画布大小（figsize）、调整子图间距（subplots_adjust）、使用自动布局（tight_layout）等，确保图表内容清晰且不拥挤。例如，在绘制多子图布局时，可以通过plt.subplots(1, 3, figsize=(15, 5))创建合适大小的画布，并通过plt.tight_layout()自动调整子图参数，使图表更加美观。

配色方案统一有助于保持图表的一致性和专业性。在LLM开发中，可以为不同模型或数据系列设置统一的配色方案，如BERT使用蓝色，GPT-2使用红色，T5使用绿色，LLaMA使用黄色等。这种统一的配色方案使图表更加直观，也便于在多图表之间进行比较。

图表元素精简是保持图表清晰的关键。在LLM开发中，应避免在图表中添加过多的元素（如过多的图例、复杂的网格线），而应专注于传达核心信息。例如，在绘制训练曲线时，可以添加必要的图例和坐标轴标签，但应避免过多的文本注释和装饰元素，使图表更加简洁和专业。

图表保存与分享是Matplotlib在LLM开发中的重要功能。通过plt.savefig()函数，可以将图表保存为多种格式（如PNG、PDF、SVG等），满足不同的分享和展示需求。例如，在撰写技术报告或论文时，可以使用PDF格式保存高质量的图表；在制作演示文稿时，可以使用PNG格式保存清晰的图表；在网页应用中，可以使用SVG格式保存可缩放的图表。

# 保存高质量图表
plt.savefig('training曲线.png', dpi=300, bbox_inches='tight')  # 高分辨率PNG
plt.savefig('performance对比.pdf', dpi=300, format='pdf')  # PDF格式
plt.savefig('attention权重.svg', format='svg')  # 可缩放SVG格式

十、总结与展望

Matplotlib作为Python生态系统中最成熟、最全面的2D绘图库，为LLM开发提供了强大的可视化工具。从数据预处理到模型评估，从训练监控到结果解释，Matplotlib在LLM开发的全流程中发挥着关键作用。

在数据预处理阶段，Matplotlib帮助开发者理解原始数据的分布特征和质量，识别异常值和分布规律；在模型训练阶段，Matplotlib监控模型的学习过程，识别过拟合、欠拟合等问题，并调整训练策略；在模型评估阶段，Matplotlib分析模型的性能表现，识别模型在不同任务或数据子集上的弱点，并为模型优化提供依据；在结果解释与展示阶段，Matplotlib解释模型的预测结果，展示模型的不确定性，并将复杂的结果以直观的方式呈现给用户。

随着LLM技术的不断发展，Matplotlib在LLM开发中的应用也将不断扩展。未来的Matplotlib与LLM结合可能包括更高效的多模态数据可视化、更智能的自动图表生成、更强大的交互式分析工具等，为LLM开发者提供更加全面和高效的可视化支持。

掌握Matplotlib并将其应用于LLM开发，将使开发者能够更高效地处理数据、更准确地监控训练过程、更全面地评估模型性能，并将复杂的技术成果以直观的方式呈现给用户和同事。通过本文的学习，读者应该能够从Matplotlib的基础知识出发，逐步掌握其在LLM开发中的应用，并将这些技能应用于实际的LLM项目中。

本文参与腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。

原始发表：2026-01-07，如有侵权请联系 cloudcommunity@tencent.com 删除

LLM
