【0x001D】HCI_Read_Remote_Version_Information命令详解

HCI_Read_Remote_Version_Information 是一个蓝牙主机控制器接口（HCI）命令。主要目的是获取由 Connection_Handle 参数所标识的远程设备的版本信息。通过这个命令，主机能够了解远程设备的软件或硬件版本相关的数据，对于设备兼容性检查、功能匹配以及故障排查等方面都非常有用。

一、命令概述

当执行 HCI_Read_Remote_Version_Information 命令时，它会通过指定的 Connection_Handle 发送请求到远程设备，以获取该设备的版本信息。

这些信息通常包括：

• LMP 版本（Link Manager Protocol 版本）: 表示蓝牙核心规范的版本。
• 制造商名称：远程设备的制造商。
• LMP 子版本：提供更详细的版本信息，有助于区分同一LMP版本下的不同更新或修订。

二、命令格式及参数说明

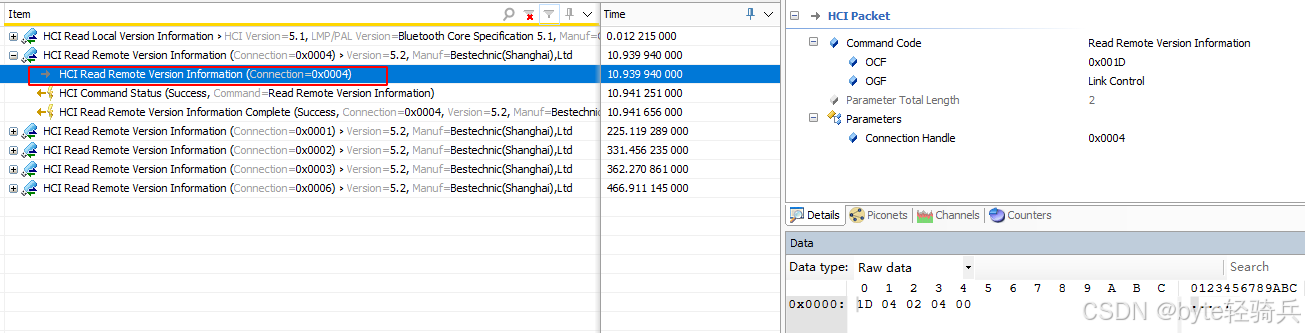

2.12. HCI_Read_Remote_Version_Information 命令格式

HCI_Read_Remote_Version_Information 命令属于HCI命令集的一部分。和其他 HCI 命令一样，具有特定的格式，包括命令操作码（OCF）和参数部分。

以下是该命令的详细格式：

• 操作码（Opcode）：2字节
  • OGF（操作码组字段）：用于指示命令所属的功能组。
  • OCF（操作码命令字段）：用于标识具体的命令类型。对于HCI_Read_Remote_Version_Information命令，OCF的值为0x001D。
• 参数：2字节
  • Connection_Handle：是一个16位的值，用于唯一标识已经建立的蓝牙连接。该值在建立连接时由蓝牙控制器分配，并在后续通信中用于引用该连接。

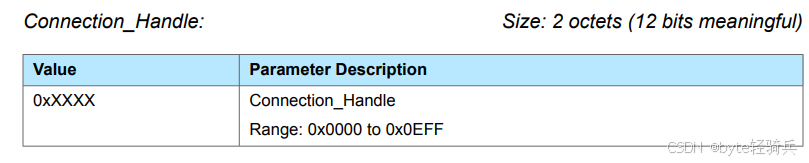

2.2. Connection_Handle

当使用 HCI_Read_Remote_Version_Information 命令时，通过指定这个 Connection_Handle 参数就能准确地告知蓝牙协议栈，要获取的是哪个连接所指向的远程设备的版本信息。

如果指定的值不在这个 0x0000 到 0x0EFF 范围之内，命令很可能无法正确执行，因为该值不符合协议对于有效连接句柄的定义，协议栈无法依据其识别出对应的连接，进而也就没办法获取到期望的远程设备版本信息了。

三、生成事件

HCI_Read_Remote_Version_Information 命令本身直接不存在返回参数，意味着主机在发送命令后，并不会立刻接收到关于远程设备版本信息的相关数据。而是需要借助后续触发产生的特定事件来获取相应内容。

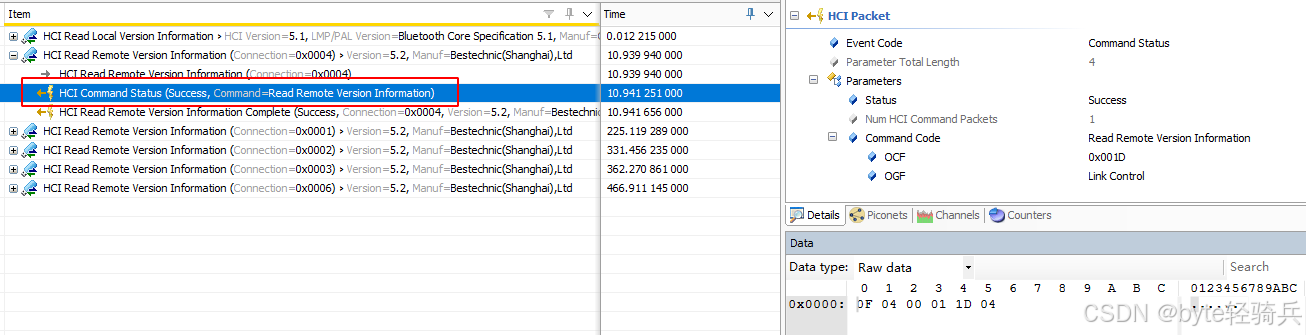

3.1. HCI_Command_Status 事件

当蓝牙控制器接收到 HCI_Read_Remote_Version_Information 命令时，会向主机发送 HCI_Command_Status 事件。主要作用在于通知主机，表明控制器已经成功接收到了该命令，并且命令已进入处理流程。

事件包含了命令的状态码，用于指示命令是否被成功接收、执行中、还是由于某种原因失败。不过需要注意的是，此事件本身并不携带远程设备版本信息的具体内容，它仅仅是起到一个让主机知晓命令传递环节正常、开始进入后续处理阶段的告知作用。

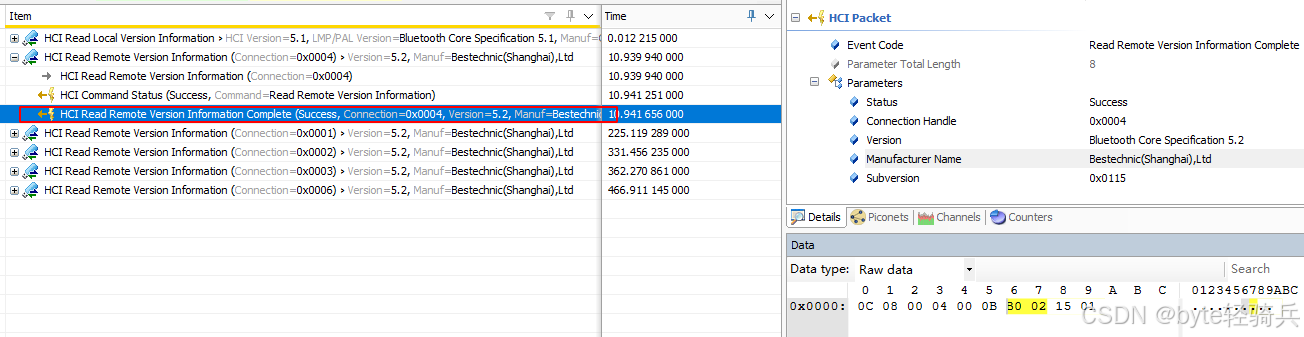

3.2. HCI_Read_Remote_Version_Information_Complete 事件

在链路管理器或者链路层完成相应的操作序列，成功确定了远程设备的版本信息之后，本地的控制器会向主机发送 HCI_Read_Remote_Version_Information_Complete 事件。

这个事件十分关键，因为它包含了两方面重要的信息：

• 命令状态（Status of this command）：可以让主机了解此次命令执行的整体情况，比如是否顺利完成、有无出现错误等。通过这个状态信息，主机能够判断最终获取到的远程设备版本信息是否可靠，若命令执行出现问题，主机可以据此进一步排查原因。
• 版本相关参数（Parameters describing the version and subversion）：这些参数用于详细描述远程设备所使用的链路管理协议（LMP）或者链路层的版本及子版本信息。主机可以依据这些内容，确切知晓远程设备在链路层面的具体版本情况，进而用于诸如判断设备兼容性、实施设备管理策略、进行功能适配开发等诸多方面。例如，开发人员可以根据远程设备的链路层版本来确定是否可以启用某些特定的高级蓝牙功能，或者系统管理员能依据版本信息判断设备是否需要进行软件升级等操作。

四、命令执行流程

4.1. 命令发起阶段（主机）

• 主机决策：主机决定需要查询远程蓝牙设备的版本信息。
• 准备参数：主机确定有效的 Connection_Handle，且连接必须是ACL - U或LE - U逻辑链路对应的连接。
• 发送命令：主机通过蓝牙协议栈向蓝牙控制器发送带有操作码的 HCI_Read_Remote_Version_Information 命令。

4.2. 命令接收与初步反馈阶段（蓝牙控制器）

• 接收命令：蓝牙控制器接收到来自主机的命令。
• 命令检查：控制器验证操作码和 Connection_Handle 参数的有效性。
• 反馈状态：如果命令接收正常，控制器向主机发送 HCI_Command_Status 事件，告知命令已被接收并进入处理流程。

4.3. 版本信息获取与处理阶段

• 链路操作：控制器内部的链路管理器或链路层根据 Connection_Handle 与远程设备进行通信，以获取远程设备的版本信息。
• 信息确定：链路管理器或链路层完成相关操作序列后，确定远程设备的LMP（链路管理协议）或链路层版本信息。

4.4. 结果反馈阶段

• 生成事件：本地控制器生成 HCI_Read_Remote_Version_Information_Complete 事件。
• 事件内容：事件包含命令的执行状态、远程设备的LMP或链路层版本和子版本信息。
• 主机接收：主机接收到该事件后，解析事件内容，获取远程设备的版本信息。

4.5. 主机处理响应阶段

• 信息解析：主机检查命令状态，确保信息的可靠性。
• 后续操作：主机利用版本和子版本信息进行设备兼容性判断、功能适配、设备管理等操作。

4.6. 示例代码

以下是一个简化的C语言代码示例，模拟HCI_Read_Remote_Version_Information命令的执行流程。

#include <stdio.h>
#include <stdbool.h>
#include <stdint.h>

// 模拟的HCI命令和事件结构体
typedef struct {
    uint16_t opcode;  // 操作码
    uint16_t handle;  // 连接句柄
} HCI_Command;

typedef struct {
    uint8_t status;  // 命令状态
} HCI_Command_Status;

typedef struct {
    uint8_t status;        // 命令状态
    uint16_t handle;       // 连接句柄
    uint8_t lmp_version;   // LMP版本
    uint16_t manufacturer; // 制造商
    uint16_t lmp_subversion; // LMP子版本
} HCI_Read_Remote_Version_Information_Complete;

// 模拟的蓝牙控制器接口函数（在实际应用中，这些函数会调用硬件接口或蓝牙协议栈）
void send_hci_command(HCI_Command* cmd) {
    // 在这里，我们仅仅打印命令以模拟发送
    printf("Sending HCI command: opcode=0x%04X, handle=0x%04X\n", cmd->opcode, cmd->handle);

    // 假设命令总是成功接收，并立即生成反馈和结果事件
    HCI_Command_Status status_event = {.status = 0x00}; // 0x00表示成功
    HCI_Read_Remote_Version_Information_Complete version_event = {
        .status = 0x00,
        .handle = cmd->handle,
        .lmp_version = 0x05, // 假设LMP版本为5
        .manufacturer = 0x0001, // 假设制造商ID为1
        .lmp_subversion = 0x0001 // 假设LMP子版本为1
    };

    // 调用回调函数来模拟接收事件
    receive_hci_event(&status_event, sizeof(status_event));
    receive_hci_event(&version_event, sizeof(version_event));
}

// 模拟接收HCI事件的回调函数（在实际应用中，这些函数会由蓝牙协议栈或硬件接口调用）
void receive_hci_event(void* event, size_t size) {
    if (size == sizeof(HCI_Command_Status)) {
        HCI_Command_Status* status_event = (HCI_Command_Status*)event;
        printf("Received HCI Command Status event: status=0x%02X\n", status_event->status);

        // 在这里，我们可以根据状态来决定是否继续等待结果事件
        if (status_event->status == 0x00) {
            // 假设我们已经知道接下来会收到版本信息完成事件（在实际应用中，这通常是异步的）
            // 为了简化，我们直接在这里模拟接收它（在实际应用中，这将是另一个回调函数）
        }
    } else if (size == sizeof(HCI_Read_Remote_Version_Information_Complete)) {
        HCI_Read_Remote_Version_Information_Complete* version_event = (HCI_Read_Remote_Version_Information_Complete*)event;
        printf("Received HCI Read Remote Version Information Complete event:\n");
        printf("  status=0x%02X, handle=0x%04X, LMP version=0x%02X, manufacturer=0x%04X, LMP subversion=0x%04X\n",
               version_event->status, version_event->handle, version_event->lmp_version,
               version_event->manufacturer, version_event->lmp_subversion);
    } else {
        printf("Received unknown HCI event of size %zu\n", size);
    }
}

int main() {
    // 准备要发送的HCI命令
    HCI_Command cmd = {.opcode = 0x001D, .handle = 0x0001}; // 假设连接句柄为0x0001

    // 发送HCI命令
    send_hci_command(&cmd);

    // 在实际应用中，这里可能会有一个等待循环来接收事件
    // 但由于我们的模拟是同步的，所以不需要等待

    return 0;
}

请注意，这个示例代码是高度简化的，并且不包含任何实际的硬件操作或蓝牙协议栈的实现。

五、使用场景

5.1. 设备兼容性评估

• 在蓝牙设备配对或连接过程中，通过该命令可以获取远程设备的LMP或链路层版本信息，从而判断两个设备是否在链路层面兼容。
• 不同厂商的蓝牙设备实现和更新进度可能不同，该命令有助于评估设备间的兼容性，确保功能如消息推送、健康数据同步等能够正常工作。

5.2. 设备功能适配与优化

• 开发者可以根据远程设备的版本信息，在应用中启用或调整相应的功能，以提供更好的用户体验。
• 在多设备协作场景中，主设备可以根据子设备的版本信息优化协作方式，确保稳定的控制效果。

5.3. 设备管理与维护

• 在企业级或大规模蓝牙设备部署中，系统管理员可以利用该命令管理设备，跟踪设备的软件更新情况，并及时安排设备升级。
• 对于设备故障排查，版本信息是一个重要线索，可以帮助技术人员快速定位问题并采取解决措施。

5.4. 故障诊断与排除

• 当蓝牙设备出现连接问题或通信故障时，通过读取远程设备的版本信息，技术人员可以快速判断是否是由于版本差异导致的问题，并采取相应的解决措施。

5.5. 其它

• 软件更新与维护：了解远程设备的版本信息后，可以根据需要对其进行软件更新或维护，提升设备的性能、修复已知的安全漏洞，并增强设备的兼容性。
• 设备信息展示与管理：在蓝牙设备的配置界面或管理软件中，通过读取并展示远程设备的版本信息，可以帮助用户更好地了解设备的状态和特性。
• 蓝牙技术研究与开发：对于从事蓝牙技术研究与开发的人员来说，读取远程设备的版本信息是研究蓝牙协议、优化蓝牙通信性能以及开发新蓝牙应用的重要基础。

六、注意事项

为确保命令的正确执行并获取准确信息，以下是使用此命令时需要注意的关键要素：

6.1. 连接句柄准确性

• 确保提供的Connection_Handle在有效范围内（0x0000到0x0EFF）。
• Connection_Handle对应的连接必须是ACL-U或LE-U逻辑链路。

6.2. 事件处理完整性

• 正确等待HCI_Read_Remote_Version_Information_Complete事件以获取版本信息。
• 避免事件被屏蔽，确保事件处理的正确配置。

6.3. 远程设备响应性

• 确保远程设备能够正确响应版本信息的请求。
• 考虑远程设备版本信息定义和格式与本地设备的一致性。

6.4. 命令频率与资源占用

• 避免过度频繁发送命令，以免对系统资源和蓝牙链路造成负担。
• 合理利用设备资源，确保命令执行过程中的资源充足。

6.5. 其他基础注意事项

• 连接状态：确保本地设备与远程设备已建立有效连接。
• 参数正确性：确保命令格式和参数正确，避免执行失败或返回无效信息。
• 命令响应：等待并正确处理命令响应事件。
• 错误处理：分析错误代码，确定失败原因并采取解决措施。
• 隐私与安全：在合法范围内使用版本信息，避免非法用途。
• 兼容性：了解目标设备的兼容性和协议栈版本，确保命令正确执行。
• 设备状态：确保远程设备处于可访问和可通信状态。
• 命令超时：设置超时机制，处理命令无响应的情况。

综上所述，HCI_Read_Remote_Version_Information 命令是蓝牙HCI中的一个重要命令，它允许主机获取远程蓝牙设备的版本信息，对于确保蓝牙设备之间的兼容性和正确操作至关重要。通过了解远程设备的版本信息，可以更有效地管理和优化蓝牙连接，提供更佳的用户体验。
