【0x0026】HCI_Write_Voice_Setting命令详解

HCI_Write_Voice_Setting 是蓝牙主机控制接口（HCI）中的一个命令。主要作用是写入语音设置（Voice_Setting）配置参数的值。

一、命令概述

HCI_Write_Voice_Setting命令允许主机配置蓝牙设备的语音设置参数，包括输入编码、空中编码格式、输入数据格式、输入样本大小以及线性PCM参数等。这些参数的设置对于蓝牙语音通话和音频传输的质量至关重要。

二、命令格式及参数说明

2.1. HCI_Write_Voice_Setting命令格式

HCI_Write_Voice_Setting命令遵循HCI命令包的通用格式。

具体如下：

• HCI类型：1字节，表示数据包类型，对于命令包，该字段的值为0x01。
• 操作码（Opcode）：2字节，用于唯一标识命令类型。HCI_Write_Voice_Setting命令的操作码由操作码组字段（OGF）和操作码命令字段（OCF）组成。
  • OGF：占用高6位，对于链路控制命令，OGF的值为0x01。
  • OCF：占用低10位，HCI_Write_Voice_Setting命令的OCF值为0x0026。
• 参数总长度（Parameter Total Length）：1字节，表示后续参数的长度。
• 参数（Parameters）：本命令的参数为Voice_Setting，长度为2字节，用于设置语音连接的相关配置。

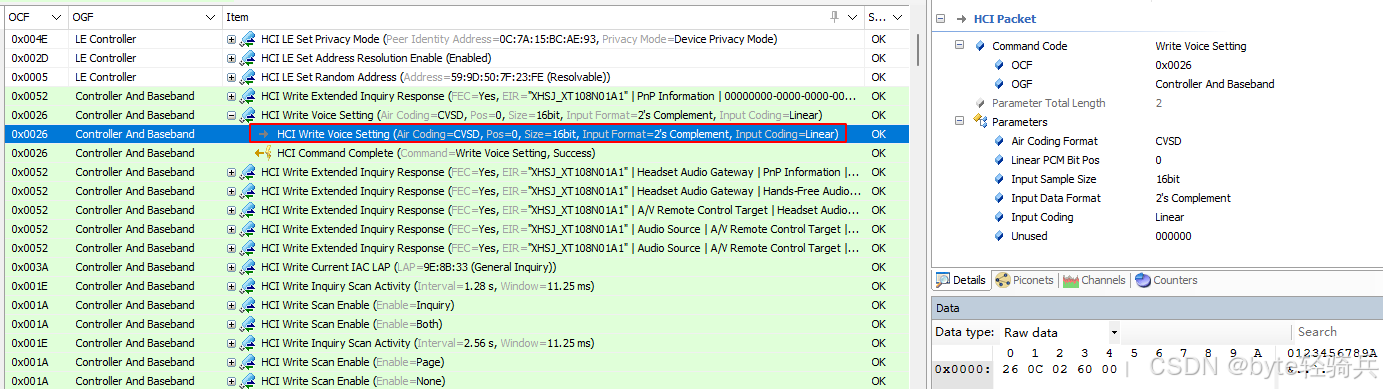

2.2. Voice_Setting

“语音设置”（Voice_Setting）参数是一个1字节（8位）的字段，用于控制蓝牙设备语音连接的各种设置。这些设置包括输入编码、空中编码格式、输入数据格式、输入样本大小以及线性PCM（脉冲编码调制）参数。“语音设置” 命令参数中的空中编码格式位指定本地设备请求使用的空中编码格式。但这些位并不指定当远程设备请求某种空中编码格式时，本地设备所接受的空中编码格式，这由本地 BR/EDR 控制器的硬件能力决定。

• 位 0-1：空中编码格式（Air Coding Format）：指定在空中传输的语音数据的编码格式，如CVSD等。
  • 0：CVSD（连续可变斜率增量调制）：一种用于语音传输的编码技术，具有较低的带宽需求和良好的语音质量。
  • 1：µ-law：一种音频压缩算法，常用于北美地区的电话系统中。
  • 2：A-law：另一种音频压缩算法，常用于欧洲和亚洲地区的电话系统中。
  • 3：透明数据：表示不进行任何编码或压缩，直接传输原始数据。
• 位 2-4：线性PCM位位置：此字段仅适用于线性PCM编码。
  • 这些位指定了样本的最高有效位（MSB）与值的最高有效位之间的位位置数（仅适用于线性PCM）。
  • 这是一个高级设置，通常不需要用户手动更改，除非在特定的硬件或软件实现中有特殊需求。
• 位 5：输入样本大小（仅适用于线性PCM）：指定输入语音数据的样本大小，如16位等。
  • 0：8位：每个样本使用8位进行编码。
  • 1：16位：每个样本使用16位进行编码，提供更高的音频质量和更大的动态范围。
• 位 6-7：输入数据格式（Input Data Format）：指定输入语音数据的格式，如2's complement等。
  • 0：一补码（one’s complement）：一种表示负数的方法，其中负数的最高有效位是1。
  • 1：二补码（two’s complement）：现代计算机系统中常用的表示负数的方法，其中负数是通过将正数的二进制表示取反后加1得到的。
  • 2：符号和幅度（sign and magnitude）：一种表示数的方法，其中最高有效位表示符号（正或负），其余位表示幅度。
  • 3：无符号（unsigned）：仅表示正数，不使用最高有效位来表示符号。
• 位 8-9：输入编码格式（Input Coding）：指定语音数据的编码方式。
  • 0：线性：表示使用线性PCM进行编码。
  • 1：µ-law：同上，用于音频压缩。
  • 2：A-law：同上，用于音频压缩。
  • 3：保留供将来使用
• 位 10-15：保留供将来使用

三、生成事件及参数

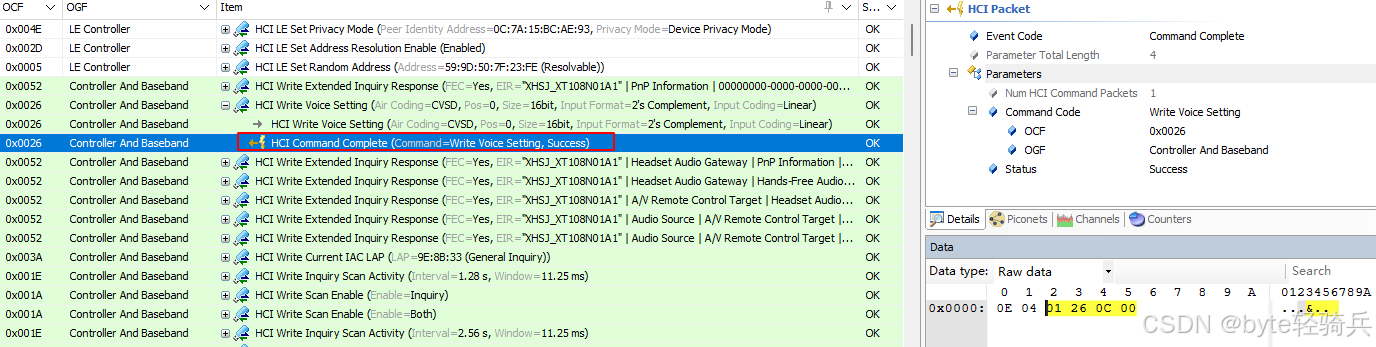

3.1. HCI_Command_Complete 事件

当 HCI_Write_Class_Of_Device 命令执行完成后，将会生成一个 HCI_Command_Complete 事件。

该事件通常包含以下字段：

• 事件代码：一个字节，用于标识事件的类型。对于HCI_Command_Complete事件，其值通常为0x0E。
• 参数总长度：一个字节，表示后续参数（即命令完成参数）的长度。
• 命令完成参数：这部分包含与已完成的命令相关的具体信息。对于HCI_Write_Class_Of_Device命令，其完成参数通常包括：
  • 命令操作码：与已完成的命令相对应的操作码。
  • 状态：一个字节，表示命令执行的结果。如果命令成功执行，则状态值为0x00；如果执行失败，则状态值将指示具体的错误类型。

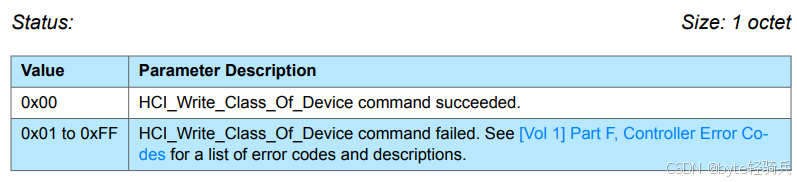

3.2. Status

Status用于指示命令是否成功执行。

• 0x00：HCI_Write_Voice_Setting命令成功执行。这表示所请求的语音设置已成功应用于当前的蓝牙连接。
• 0x01 至 0xFF：HCI_Write_Voice_Setting命令执行失败。这些值表示命令执行过程中出现了错误。蓝牙Controller错误代码全面概览_蓝牙错误代码-CSDN博客

四、命令执行流程

4.1. 命令准备阶段

• 确定需求：根据应用场景，明确需要配置的语音连接参数，如输入编码、空中编码格式等。
• 检查设备支持：查阅蓝牙设备的核心规范或技术文档，确认设备支持所需的语音设置。
• 构建命令：根据HCI_Write_Voice_Setting命令的格式，设置正确的OGF和OCF，构建包含所需参数的命令数据包。

4.2. 命令发送阶段

• 发送数据包：通过HCI UART或其他通信接口，将构建好的命令数据包发送给蓝牙控制器。
• 等待响应：蓝牙控制器接收命令后，处理并生成响应。主机等待蓝牙控制器返回响应数据包。

4.3. 响应处理阶段

• 解析响应：接收并解析蓝牙控制器返回的响应数据包，检查Status字段的值。
• 判断结果：
  • 若Status字段值为0x00，表示命令成功执行，语音设置已应用。
  • 若Status字段值为0x01至0xFF，表示命令执行失败。

4.4. 后续操作阶段

• 成功处理：命令成功执行后，继续后续的语音通信操作，确保语音连接按预期工作。
• 失败处理：命令执行失败时，根据错误代码采取相应的故障排查和修复措施，如重新配置参数、更新蓝牙驱动程序或固件、检查硬件连接等。

4.5. 示例代码

以下是一个简化的代码示例，用于说明如何在C语言中实现这一流程。请注意，这只是一个示例，并不包含完整的蓝牙协议栈实现或具体的硬件接口代码。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设这些宏和结构体是蓝牙协议栈提供的
#define HCI_OGF_LINK_CONTROL 0x01
#define HCI_OCF_WRITE_VOICE_SETTING 0x0026
#define HCI_SUCCESS 0x00

// 假设的Voice Setting结构体（实际应根据蓝牙规范定义）
typedef struct {
    uint8_t InputCodingFormat;
    uint8_t AirCodingFormat;
    // 其他语音设置参数...
} VoiceSetting;

// 假设的HCI命令数据包结构体
typedef struct {
    uint16_t OpCode; // OGF和OCF的组合
    uint8_t ParamLen; // 参数长度
    VoiceSetting VoiceSet; // 语音设置参数
} HCICommandPacket;

// 假设的HCI响应数据包结构体
typedef struct {
    uint8_t Status;
    // 其他响应数据...
} HCIResponsePacket;

// 假设的函数，用于通过UART发送HCI命令数据包
bool SendHCICommand(HCICommandPacket* packet);

// 假设的函数，用于从UART接收HCI响应数据包
bool ReceiveHCIResponse(HCIResponsePacket* response);

// 假设的函数，用于检查蓝牙控制器的状态（实际实现可能不同）
bool IsControllerReady();

// 假设的函数，用于处理命令执行失败的情况（实际实现可能不同）
void HandleCommandFailure(uint8_t statusCode);

// HCI_Write_Voice_Setting命令执行函数
bool HCI_Write_Voice_Setting(VoiceSetting voiceSet) {
    // 准备阶段
    HCICommandPacket commandPacket;
    commandPacket.OpCode = (HCI_OGF_LINK_CONTROL << 10) | HCI_OCF_WRITE_VOICE_SETTING;
    commandPacket.ParamLen = sizeof(VoiceSetting); // 假设参数长度正确
    commandPacket.VoiceSet = voiceSet;

    // 检查控制器状态
    if (!IsControllerReady()) {
        printf("Controller is not ready to receive commands.\n");
        return false;
    }

    // 发送阶段
    if (!SendHCICommand(&commandPacket)) {
        printf("Failed to send HCI command.\n");
        return false;
    }

    // 等待响应阶段
    HCIResponsePacket responsePacket;
    if (!ReceiveHCIResponse(&responsePacket)) {
        printf("Failed to receive HCI response.\n");
        return false;
    }

    // 响应处理阶段
    if (responsePacket.Status == HCI_SUCCESS) {
        printf("HCI_Write_Voice_Setting command executed successfully.\n");
        return true;
    } else {
        HandleCommandFailure(responsePacket.Status);
        return false;
    }
}

int main() {
    // 示例语音设置参数
    VoiceSetting voiceSet = {
        .InputCodingFormat = 0x00, // 示例值，应根据实际需求设置
        .AirCodingFormat = 0x01,   // 示例值，应根据实际需求设置
        // ...其他参数
    };

    // 执行HCI_Write_Voice_Setting命令
    if (HCI_Write_Voice_Setting(voiceSet)) {
        printf("Voice settings updated successfully.\n");
    } else {
        printf("Failed to update voice settings.\n");
    }

    return 0;
}

// 以下是假设的函数的简单实现（实际应根据硬件和协议栈实现）
bool SendHCICommand(HCICommandPacket* packet) {
    // 通过UART发送数据包（具体实现省略）
    // ...
    return true; // 假设发送成功
}

bool ReceiveHCIResponse(HCIResponsePacket* response) {
    // 从UART接收数据包（具体实现省略）
    // ...
    response->Status = HCI_SUCCESS; // 假设接收到的状态为成功
    return true; // 假设接收成功
}

bool IsControllerReady() {
    // 检查控制器状态（具体实现省略）
    // ...
    return true; // 假设控制器已就绪
}

void HandleCommandFailure(uint8_t statusCode) {
    // 处理命令执行失败的情况（具体实现省略）
    // ...
    printf("HCI command failed with status code: 0x%02X\n", statusCode);
}

五、应用场景

5.1. 蓝牙耳机和音箱

• 音质优化：根据环境和个人偏好调整语音质量，如设置噪声抑制、切换编解码器等，以提升听觉体验。
• 设备兼容性：确保蓝牙耳机与不同音频源设备配对时的兼容性，避免兼容性问题。
• 多设备连接：在同时连接多个设备时，动态调整语音设置以保证语音传输的流畅性和音质。

5.2. 车载蓝牙系统

• 环境适应：设置回声消除和噪声抑制功能，确保清晰的语音通话和音频播放，同时根据车辆行驶速度和环境噪声水平动态调整语音质量参数。
• 车载娱乐系统集成：与车载娱乐系统的音频功能集成，设置合适的语音编解码器和参数，确保语音和音乐播放效果符合车载环境要求。

5.3. 智能语音助手设备

• 用户体验优化：调整语音输入和输出设置，提高语音识别的准确性和用户交互体验。
• 功能扩展：在添加新语音功能或更新语音处理算法时，更新语音设置以支持新的语音特性。

5.4. 专业音频设备和会议系统

• 会议通话场景：设置高保真语音编解码器，确保会议通话的清晰度，并根据会议环境和规模调整回声消除、噪声抑制等参数。
• 远程协作和教育：优化语音设置以提高远程协作和在线教育的语音通信质量。

5.5. 物联网设备中的语音交互

• 智能家居控制：优化语音交互设置，使智能家居设备的语音控制更加灵敏和准确。
• 可穿戴设备：根据不同使用场景调整语音参数，提供合适的语音体验，如增强运动场景中的语音可懂度和音量。

在实际应用中，需要根据具体设备的规格说明书和用户需求进行合理配置，以确保最佳的使用效果。

六、注意事项

为确保命令的正确执行和设备的正常运行，需要关注以下关键注意事项。

6.1. 参数设置

• 参数准确性：
  • 确认选择的语音编解码器是设备支持的。
  • 根据设备性能和应用场景合理设置采样率、量化位数等语音质量参数。
  • 根据实际环境调整回声消除和噪声抑制设置。
• 参数匹配：确保所设置的语音参数与设备的硬件和软件版本相匹配。

6.2. 状态码检查

• 发送命令后，仔细检查返回的状态码，根据状态码判断命令是否成功执行，并根据错误代码进行故障排查和处理。

6.3. 设备兼容性

• 确认目标蓝牙设备是否支持HCI_Write_Voice_Setting命令。
• 在跨设备通信时，考虑设备之间的兼容性，进行充分的测试。

6.4. 设备状态和连接状态

• 确保设备处于正常的工作状态和有效的蓝牙连接状态下使用该命令。
• 在发送命令之前，检查设备的电量、连接质量等信息。

6.5. 命令频率和资源管理

• 避免频繁发送HCI_Write_Voice_Setting命令，减少系统资源消耗。
• 在资源有限的设备上，注意命令执行对资源的影响。

6.6. 安全性和权限

• 确保执行该命令的设备或应用程序具有相应的权限。

6.7. 命令执行顺序和并发操作

• 考虑HCI_Write_Voice_Setting命令的执行顺序，确保先完成其他相关的蓝牙命令。
• 避免并发操作导致的冲突，确保命令执行的有效性和设备状态的稳定性。

综上所述，HCI_Write_Voice_Setting命令是蓝牙HCI协议中用于设置语音连接参数的重要命令。通过合理使用该命令，可以优化蓝牙设备的语音通话和音频传输性能。
