【驱动设计的硬件基础】USB

早上上班，你熟练地把 U 盘插进电脑，3 秒后弹出 "可移动磁盘"；午休时用手机充电，C 口正反盲插毫无压力；下班前用打印机传文件，USB 线一接就开始工作 —— 这些再普通不过的操作，背后都藏着 USB 的硬件密码。今天我们就来扒一扒：这个让生活更方便的 "万能接口"，到底是怎么从一根线变成驱动能读懂的语言？

一、先认识这位 "老朋友"：USB 的进化史

很多人对 USB 的印象可能停留在 "插 U 盘的那个口"，但它的真实身份是通用串行总线（Universal Serial Bus）。简单说，就是计算机和外设之间的 "翻译官"+ "快递员"：既负责把电脑的指令翻译成外设能懂的语言，又要把外设的数据快速送到电脑里。

1.1 从 "慢腾腾" 到 "飞毛腿"

USB 的进化史像一部加速电影：

• 1996 年 USB1.0：只有 1.5Mbps（约 187KB/s），连传张高清照片都费劲，主要用来接键盘鼠标这类 "不着急" 的设备。
• 2000 年 USB2.0：直接跳到 480Mbps（约 60MB/s），U 盘、摄像头开始普及，当时传首 MP3 只要几秒钟。
• 2008 年 USB3.0：5Gbps（约 625MB/s），这时候移动硬盘传 4K 电影也不用等了。
• 2019 年 USB4：40Gbps（约 5GB/s），能同时传 8 路 4K 视频，连外接显卡都能用它带。

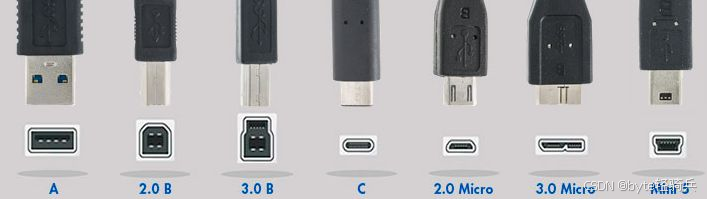

1.2 接口形状的 "变形记"

你可能见过各种奇形怪状的 USB 口，其实它们都是为不同设备量身定制的：

• A 型口（电脑上最常见的方口）：像 "主机专用插座"，电脑、笔记本的 USB 口基本都是它。
• B 型口（老打印机 / 扫描仪的方口）：长得方方正正，专门给打印机这类 "大块头" 设备用。
• Micro-B（老安卓手机的小口）：比 B 型小很多，以前手机、充电宝用得最多。
• USB-C（现在的 "全能选手"）：最明显的特点是 "正反都能插"，还能同时传数据、充电、连显示器，现在新手机、笔记本基本都换成它了。

小知识：USB-C 只是接口形状，里面的 "芯" 可以是 USB2.0/3.0/3.1 甚至雷电 ，所以买线时要看清楚标注的 "协议版本" 哦！

二、拆开 USB 线：里面藏着什么 "神经"？

要搞懂 USB 的硬件，先得拆开一根线看看 —— 别担心，我们用示意图代替 "暴力拆解"。

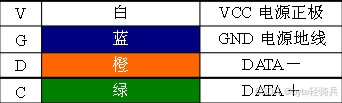

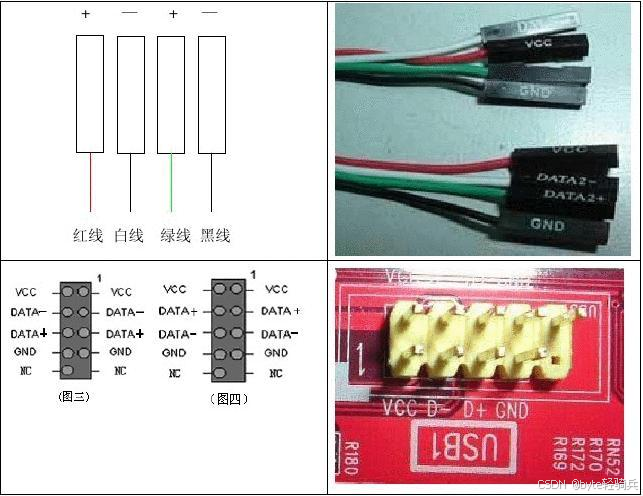

2.1 四根 "核心线"：电源 + 数据双通道

别看 USB 线细，里面藏着 4 根 "神经"：

• Vbus（红色）：5V 电源线，给设备供电。比如鼠标、键盘这些小设备，直接靠它就能工作。
• GND（黑色）：地线，相当于电路的 "零线"，保证电流回路。
• D+（绿色）和D-（白色）：差分数据线，负责传数据。两根线像 "双胞胎"，信号是相反的，这样能减少干扰（就像两个人同时说话，噪音会被抵消）。

小贴士：USB3.0 以上的线会多 4 根高速线（Tx+/-、Rx+/-），专门跑 5Gbps 以上的高速数据，所以粗一点的线通常支持更快的速度。

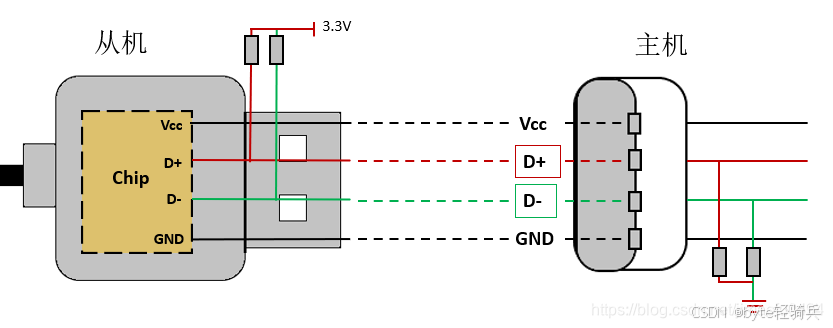

2.2 接口里的 "身份标识"

你有没有发现，不同设备插电脑时，系统能自动识别是 U 盘还是键盘？秘密就在接口的 "隐藏功能" 里：

• 低速设备（如鼠标）：D - 线上有 1.5kΩ 的上拉电阻，电脑一检测到 D - 有电压，就知道是 "慢节奏" 的鼠标。
• 全速设备（如键盘）：D + 线上有 1.5kΩ 的上拉电阻，电脑看到 D + 有电压，就明白是 "中速" 的键盘。
• 高速设备（如 U 盘）：USB3.0 以上的接口有额外的识别引脚，电脑通过这些引脚判断设备支持多快的速度。

三、硬件时序图：USB 的 "对话规则"

USB 设备和电脑的通信，就像两个人打电话 —— 得先约好 "什么时候说话、说什么内容"。这个 "约定" 就是时序，我们用一张图来模拟它们的 "对话"。

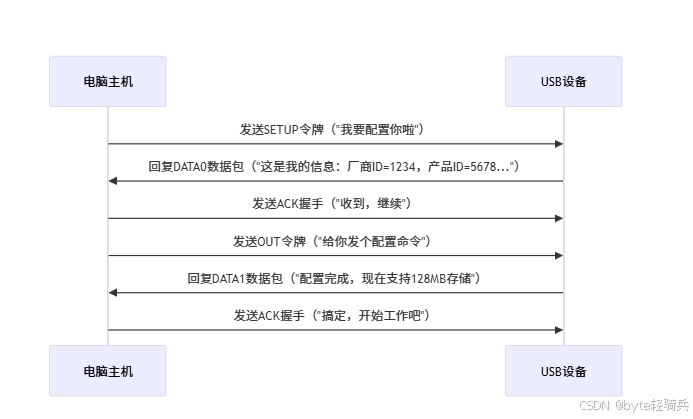

USB 控制传输时序（设备配置过程）

3.1 三次 "必走流程"：令牌 + 数据 + 握手

USB 的每次数据传输都要走这三步，就像快递的 "下单 - 发货 - 签收"：

1. 令牌包（Token）：主机先发 "指令"，比如 IN（"把数据给我"）、OUT（"我要给你发数据"）、SETUP（"我要配置你"）。
2. 数据包（Data）：设备收到令牌后，要么把数据发过去（IN），要么接收主机的数据（OUT）。为了防出错，数据会用 DATA0 和 DATA1 交替发送（就像 "第一封"" 第二封 " 邮件）。
3. 握手包（Handshake）：主机或设备要 "确认收货"，ACK 是 "收到啦"，NAK 是 "现在忙，下次再发"，STALL 是 "我出问题了，别发了"。

3.2 四种 "快递类型"：各有各的脾气

根据数据类型不同，USB 设计了四种传输方式，就像快递的 "普通件、加急件、定时件"：

• 控制传输（最严格）：用于设备刚插上去时的 "身份登记"（枚举）和配置。必须走完 "建立 - 数据 - 状态" 三个阶段，就像签合同要 "起草 - 签字 - 备案"。
• 批量传输（最能装）：传大文件（如 U 盘、移动硬盘）用它，一次能传 64KB（USB2.0）甚至 1024KB（USB3.0），出错了会重传，保证数据完整。
• 中断传输（最急）：鼠标移动、键盘按键这种 "突发小数据" 用它。主机每隔一段时间（比如 1ms）就问设备 "有消息吗？"，设备有消息就立刻回。
• 同步传输（最准时）：传音频、视频这种 "不能等" 的数据用它。比如视频会议时，哪怕丢了几帧，也得按时传，不然画面会卡顿。

四、硬件设计的 "坑" 与 "招"：从图纸到能用

要做一个稳定的 USB 设备（比如自己设计个 U 盘），硬件工程师得搞定这几个关键问题：

4.1 电源：别让设备 "饿肚子"

USB 设备有两种供电方式：

• 总线供电：直接用电脑的 5V 电（USB2.0 最多 500mA，USB3.0 最多 900mA）。像鼠标这种 "小胃王" 没问题，但移动硬盘可能需要额外供电（比如插两个 USB 口）。
• 自供电：设备自己带电池或接外部电源。比如打印机、扫描仪，功率大，必须自供电。

设计时要注意：如果设备刚插上时耗电太大，电脑可能会 "保护"，直接断开连接。所以最好让设备先 "省电模式" 启动，配置完成后再满负荷工作。

4.2 信号：别让数据 "迷路"

USB 的 D + 和 D - 是差分线，就像两根 "并行的铁轨"，信号在上面 "相反方向跑"。如果两根线长度不一样，或者附近有其他电线干扰，数据就会 "撞车"（信号失真）。所以 PCB 设计时要：

• 等长布线：D + 和 D - 的长度差不能超过 0.5mm（USB2.0），高速线（USB3.0）要更严格。
• 阻抗匹配：差分阻抗要控制在 90Ω±10%（USB2.0）或 100Ω±10%（USB3.0），就像给铁轨铺固定宽度的枕木，保证信号稳定。
• 远离干扰源：别让电源线、时钟线靠近数据线，不然数据会被 "噪音" 盖住。

4.3 ESD 保护：别被静电 "打懵"

USB 接口直接暴露在外面，很容易被静电 "攻击"（比如冬天摸金属门后插 U 盘）。静电电压可能高达几万伏，会把芯片内部的电路 "击穿"。所以要加ESD 保护器件（比如 TVS 二极管），就像给设备穿 "避雷衣"，把静电 "引" 到地线上。

五、硬件和驱动：像夫妻一样 "互相配合"

你可能以为驱动只是软件，但它和硬件其实是 "你中有我" 的关系：

5.1 驱动要 "读得懂" 硬件

设备刚插上时，驱动会 "查户口"：

• 读设备描述符（厂商 ID、产品 ID）：判断这是哪个厂家的什么设备（比如金士顿 U 盘）。
• 读配置描述符：知道设备有几个 "功能"（比如 U 盘可能有存储功能，摄像头可能有视频 + 麦克风功能）。
• 读接口描述符：确定每个功能的具体参数（比如存储的传输方式是批量，视频的传输方式是同步）。

5.2 硬件要 "听指挥" 驱动

驱动发命令，硬件得 "照做"：

• 比如你点 "复制文件"，驱动会发 OUT 令牌让 U 盘准备接收数据，硬件收到后要清空缓冲区，准备存数据。
• 要是传输中出错（比如线松了），驱动会发 NAK 握手，硬件得重新传一遍。
• 设备拔出来时，驱动要 "注销" 硬件的信息，释放占用的资源。

5.3 接口与速度：如何选择最佳组合

接口类型速查指南：

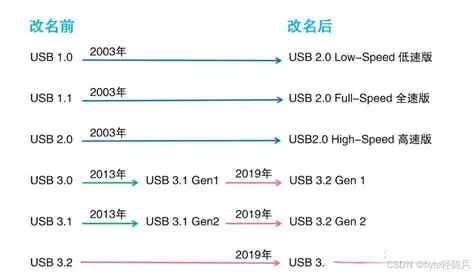

速度命名迷雾破解：

• 忘掉USB 3.2 Gen2x2！新标准直接标注速度：
  • USB 5Gbps → 原USB 3.0/3.1 Gen1
  • USB 40Gbps → USB4或雷电479

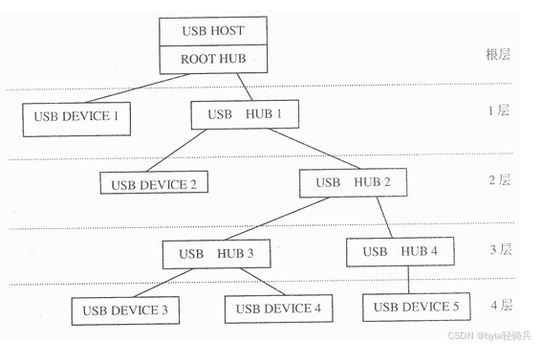

六、USB 的物理拓扑结构

想象一个公司架构：电脑主机是老板（Host），负责发号施令；集线器（Hub）是部门经理，负责管理手下的 "员工"（设备）；各种外设是员工，负责具体干活。整个 USB 系统就是这样一个 "树状组织"

6.1 核心规则：星型拓扑 + 层级限制

USB 的物理连接采用分层星型拓扑，简单说就是：

• 根节点：电脑主机自带的 "根集线器"（Root Hub），相当于公司总部。
• 分支节点：集线器（Hub）可以扩展接口，每个集线器像 "分公司"，最多能接 127 个设备（包括下一级集线器）。
• 叶子节点：最终的功能设备（如鼠标、U 盘），相当于 "基层员工"。

但要注意层级限制：从根集线器开始，最多只能接 5 层（比如根→Hub1→Hub2→Hub3→Hub4→设备）。超过 5 层的话，信号会衰减得太厉害，设备可能连不上。

6.2 设备地址：每个设备都有 "工号"

就像公司员工有唯一工号，USB 设备也有唯一的 7 位地址（0-126）。设备刚插上时，主机会 "发工号"：

1. 设备默认地址是 0（"临时工"），主动向主机 "报到"。
2. 主机检查地址没冲突后，分配一个新地址（比如 12），设备从此用新地址通信。
3. 集线器的每个下行端口（接设备的口）也有独立地址，相当于 "部门分机号"。

小知识：为什么最多 127 个设备？因为 7 位地址最多能表示 128 个（0-127），但 0 是 "临时工" 地址，所以实际最多 127 个设备。

6.3 集线器的 "智能管理"

集线器不是简单的 "接口扩展器"，它是 USB 拓扑的 "交通警察"：

• 检测设备插拔：每个下行端口有 "过流保护"，设备短路时会自动断开，保护主机。
• 信号中继：长距离传输时（比如 USB 线超过 5 米），集线器能放大信号，防止失真。
• 速度协商：如果接了低速设备（如鼠标），集线器会通知主机 "这个端口是 1.5Mbps 的慢车道"，避免高速数据 "堵车"。

七、驱动开发实战：从骨架到肌肉

USB驱动注册四步曲：

1. 定义设备ID表 —— 声明支持的设备

static struct usb_device_id mydrv_table[] = {
    { USB_DEVICE(0x1234, 0x5678) }, // 厂商ID+产品ID
    { } // 结束标记
};

2. 实现核心回调：

• probe()：设备插入时初始化（分配资源、注册设备）
• disconnect()：设备拔出时清理（释放资源、注销设备）

3. 填充usb_driver结构体：

static struct usb_driver mydrv = {
    .name = "my_usb_driver",
    .id_table = mydrv_table,
    .probe = mydrv_probe,
    .disconnect = mydrv_disconnect
};

4. 注册到USB核心：

usb_register(&mydrv);  // 驱动“上户口”:cite[2]:cite[4]

数据读写实战技巧：

• 同步传输：用usb_bulk_msg()简化开发（适合小数据量）
• 异步传输：构建URB（USB Request Block）提交请求（适合高速流）

// 构建批量读URB示例
usb_fill_bulk_urb(urb, dev, pipe, buf, len, callback, context);
usb_submit_urb(urb); // 提交请求后立即返回:cite[2]

八、调试技巧：当设备不认驱动时

1. 查看内核日志：dmesg | grep usb 观察设备枚举过程

2. 检查描述符：lsusb -v 确认设备信息是否完整读出

3. 逻辑分析仪抓包：验证D+/D-信号质量（是否有毛刺？）

4. 典型故障案例：

• 设备识别为未知设备：驱动未匹配或描述符错误
• 数据传输CRC错误：线缆过长或阻抗不匹配
• 高速设备降速工作：接触不良或电源不稳10

真实案例：某CSR8510蓝牙适配器在Mac免驱失败，最终发现需修改idProduct字段并关闭SIP保护

九、结语

从 1996 年到现在，USB 能成为 "万能接口"，不是因为它多复杂，而是因为它把复杂的硬件规则藏在了背后。无论是工程师设计设备，还是我们普通用户使用，都只需要关注 "插进去能用"—— 这就是标准化的魅力。
