西门子AI助手之AI小西初体验！到底效果如何？

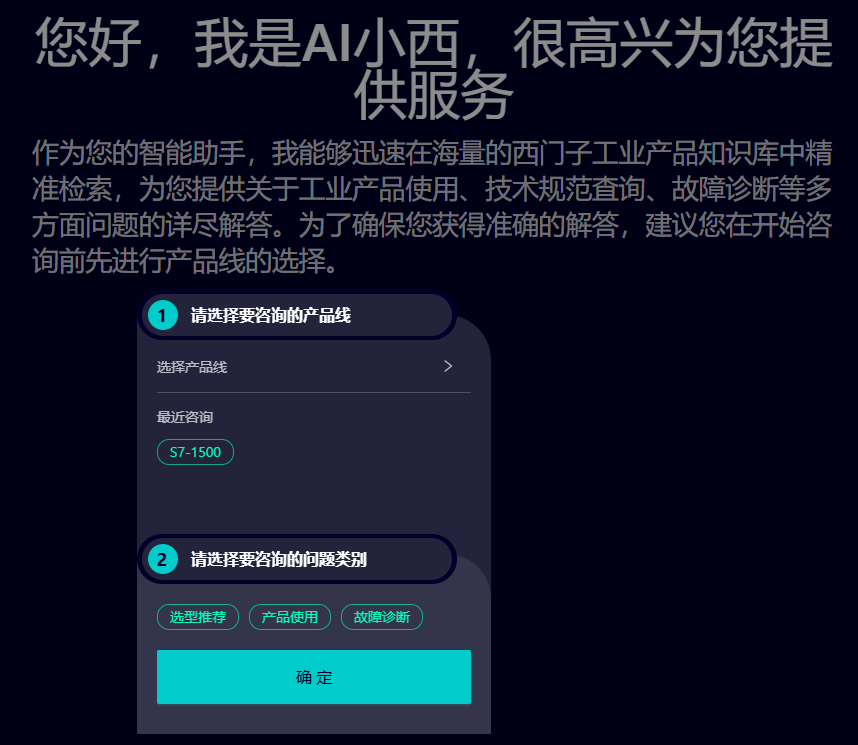

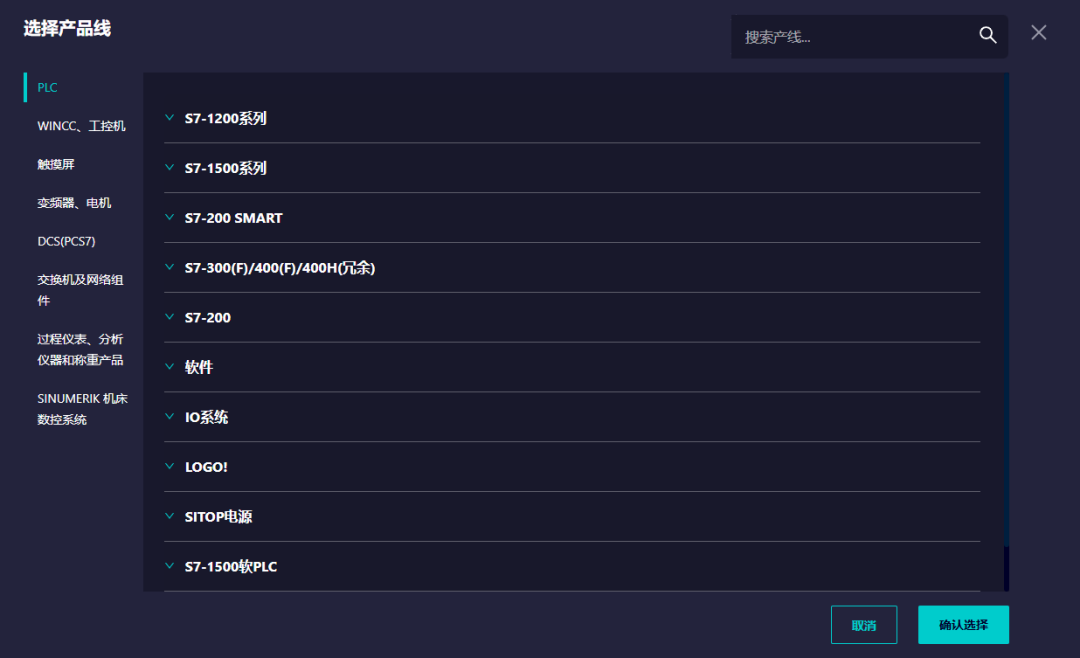

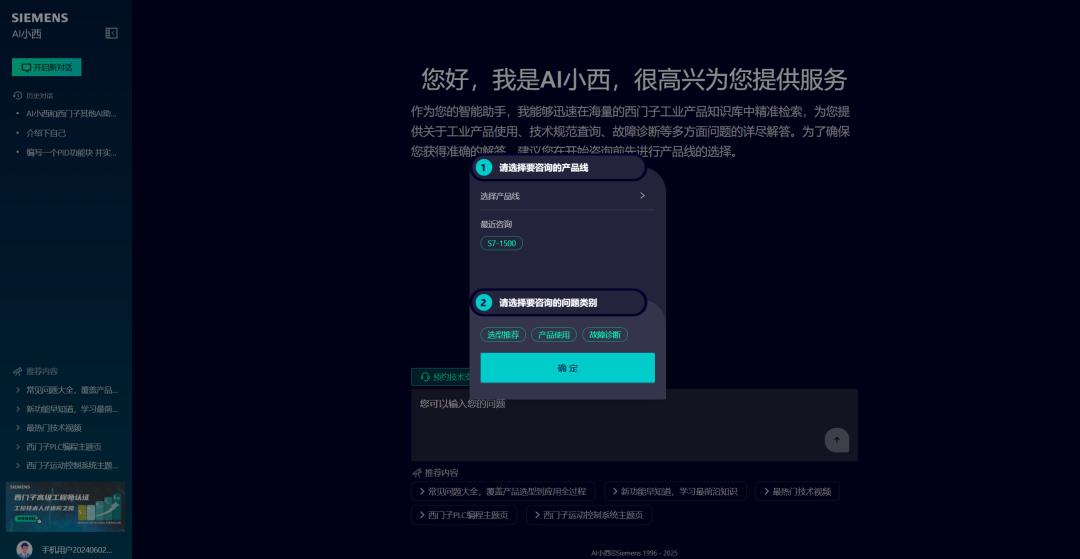

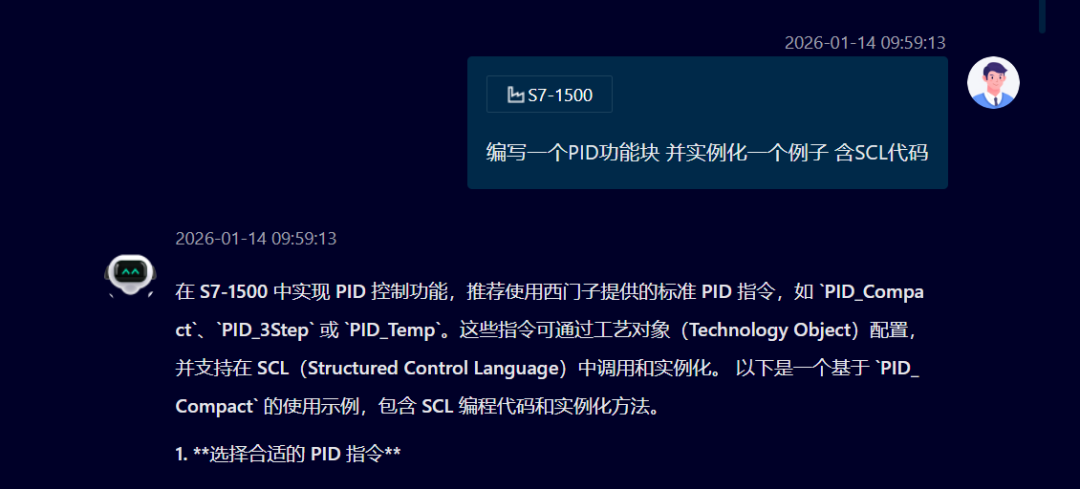

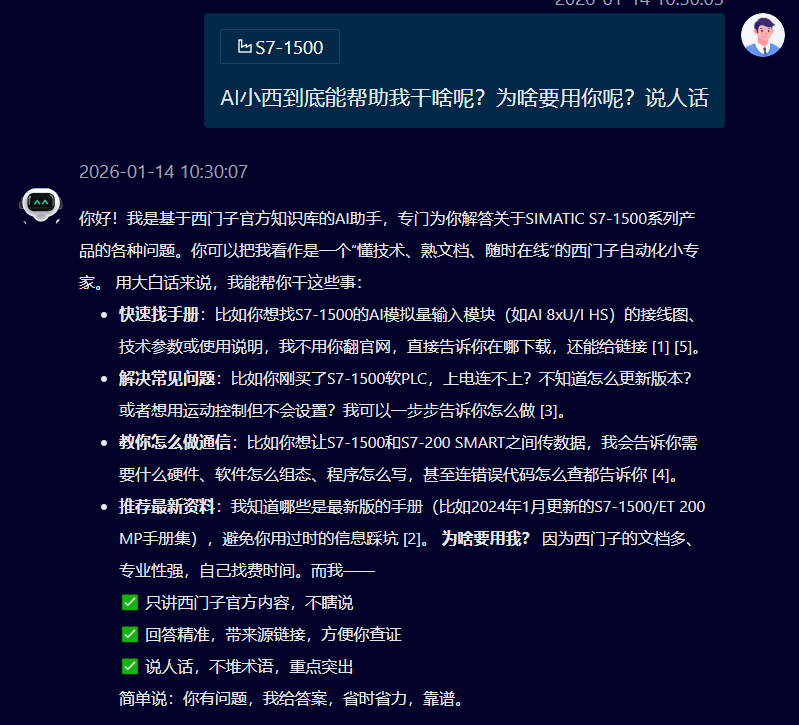

在 S7-1500 中实现 PID 控制功能，推荐使用西门子提供的标准 PID 指令，如 `PID_Compact`、`PID_3Step` 或 `PID_Temp`。这些指令可通过工艺对象（Technology Object）配置，并支持在 SCL（Structured Control Language）中调用和实例化。 以下是一个基于 `PID_Compact` 的使用示例，包含 SCL 编程代码和实例化方法。
1. **选择合适的 PID 指令**
S7-1500 提供了多种 PID 控制指令，适用于不同应用场景：
PID_Compact：适用于通用闭环控制，支持压力、流量、速度等过程量控制 [3]。
PID_3Step：适用于阀门控制等三步式执行器控制。
PID_Temp：专为温度控制优化，支持加热/冷却双输出。 本例以
PID_Compact 为例进行说明。
2. **配置 PID_Compact 工艺对象**
在 TIA Portal 中：
打开项目并进入设备视图。
在“工艺对象”中添加新的
PID_Compact 实例（例如命名为
PID_Control1）。
按向导完成组态：设定过程变量（PV）、设定值（SP）、输出（MV）、控制方向、采样时间等。
编译并下载到 CPU。 组态完成后，系统会自动生成相关数据块（如
DB_PID_Control1）。
3. **在 SCL 中调用 PID_Compact 实例**
SCL 是符合 IEC 61131-3 标准的高级语言，适合结构化编程 [4]。以下是在 SCL 中调用
PID_Compact 的代码示例：
// 在循环组织块 OB1 中调用 PID 控制
// 假设已创建工艺对象 "PID_Control1"
PROGRAM "Main"
VAR
    // 声明控制使能信号
    bEnablePID : BOOL := TRUE;
END_VAR
// 调用 PID_Compact 工艺对象
"PID_Control1"(
    Enable := bEnablePID,           // 启用控制
    ManualValue := 0.0,             // 手动模式下的输出值（未使用时设为0）
    Activate := TRUE,               // 激活控制器
    InAuto := TRUE                  // 进入自动模式
);
注意：
PID_Compact 作为工艺对象，其调用语法为直接使用对象名加括号，参数可通过在线帮助查看。
4. **使用 SCL 实现级联控制（可选扩展）**
若需实现级联 PID 控制（如主从温度控制），可使用
PID_Temp 并在 SCL 中正确排序调用：
// 级联控制示例：主控制器控制巧克力温度，从控制器控制水温
"PID_Temp_1"(Input := "TempChocolate");  // 主控制器
"PID_Temp_2"(Input := "TempWater", Master := "PID_Temp_1".Slave, Setpoint := "PID_Temp_1".OutputHeat);
此代码确保主控制器输出作为从控制器的设定值，并通过 `Master/Slave` 接口实现抗积分饱和（Anti-Wind-Up）功能 [5]。
5. **注意事项**
PID_Compact 需在固定周期中断 OB（如 OB30~OB38）或循环 OB 中调用，以保证控制稳定性。
SCL 程序可在 TIA Portal V12 及以上版本中使用，且需安装 S7-SCL 组件（STEP 7 Professional 版本包含授权）[4]。
若需仿真 PID 控制行为，可使用“LSim”仿真库与
PID_Compact 配合，在无硬件情况下测试控制逻辑 [2]。
6. **参考资料**
S7-1500 PID仿真库 [1]
SIMATIC S7-1200/S7-1500 PID 控制功能手册 [2]
S7-SCL 编程语言说明 [4] 如需项目示例，可下载 TIA Portal 项目文件：“使用 PID_Compact V2.3 的 S7-1500” [2]。
