24LC16芯片介绍

🔥作者简介： 一个平凡而乐于分享的小比特，中南民族大学通信工程专业研究生，研究方向无线联邦学习 🎬擅长领域：驱动开发，嵌入式软件开发，BSP开发 ❄️作者主页：一个平凡而乐于分享的小比特的个人主页 ✨收录专栏：硬件知识，本专栏为记录项目中用到的知识点，以及一些硬件常识总结 欢迎大家点赞 👍 收藏 ⭐ 加关注哦！💖💖

24LC16芯片介绍

核心摘要

24LC16 是Microchip Technology（微芯科技）生产的一款 16Kbit 的串行电可擦除可编程只读存储器。它使用 I²C 协议进行通信，因其体积小、接口简单、可靠性高而深受嵌入式系统开发者的喜爱。

24LC16芯片datasheet下载地址：24LC16B技术规格书

详细规格与特性

1. 基本参数

• 容量： 16 Kbit。注意，这是比特位，而不是字节。换算成字节是 16 Kbit / 8 = 2 KByte。也就是 2048 字节。
• 组织架构： 内部空间被组织为 256个页，每个页 8字节。所以总容量是 256 Pages × 8 Bytes/Page = 2048 Bytes。
• 接口协议： I²C。这是一种只需要两根信号线（时钟线 SCL 和数据线 SDA）的串行通信协议，极大地节省了微控制器的IO口资源。
• 工作电压： 通常版本支持宽电压范围，如 1.7V 至 5.5V，使其既能用于传统的5V系统，也能用于现代的3.3V甚至更低的低功耗系统。
• 写周期寿命： 典型的EEPROM特性，可以承受 1,000,000次 的擦写周期。
• 数据保存期： 超过 200年，数据可以长期稳定地保存。

2. 关键特性详解

a) I²C 设备地址与内存地址

这是理解24LC16如何被访问的核心。

• 设备地址： 由于I²C总线上可以挂载多个设备，每个设备需要一个唯一的地址。24LC16的7位设备地址格式如下： 1 | 0 | 1 | 0 | A2 | A1 | A0 | R/W
  • 前4位固定为 1010： 这是Microchip为24XX系列EEPROM定义的标识符。
  • A2, A1, A0： 这三个是芯片选择位。24LC16的独特之处在于，它内部的2KB内存被划分成了8个独立的“块”，每个块256字节。这三个地址位实际上用于选择访问这8个块中的哪一个。
    • 块 0: A2=0, A1=0, A0=0
    • 块 1: A2=0, A1=0, A0=1
    • …
    • 块 7: A2=1, A1=1, A0=1
  • 硬件地址引脚： 24LC16芯片上没有物理的A2, A1, A0引脚。这意味着你不能在同一个I²C总线上挂载多片24LC16来扩展容量，因为它们的设备地址是固定的。这三个位完全由内部内存地址的最高三位决定。
  • R/W位： 最后一位是读写控制位。0表示写操作，1表示读操作。
• 内存地址： 每个块的大小是256字节，所以只需要一个8位的地址（0x00 - 0xFF）就可以寻址一个块内的所有字节。

b) 写操作

• 字节写： 微控制器先发送设备地址（R/W=0），然后发送一个8位的内存地址（指定在哪个块的哪个位置），最后发送一个字节的数据。24LC16会将该数据写入指定地址。
• 页写： 这是EEPROM的高效写入方式。24LC16支持8字节的页写。微控制器在发送起始地址后，可以连续发送最多8个字节的数据。这些数据会被依次写入从起始地址开始的连续位置。如果写入的数据超过8个，地址指针会“回绕”到该页的起始位置，导致之前的数据被覆盖。

c) 读操作

• 当前地址读： 直接读取地址指针当前指向的位置的数据。
• 随机读： 微控制器先发送一个“哑”写操作来设定要读取的内存地址，然后重新发起起始条件，并发送设备地址（R/W=1），之后24LC16就会从该地址开始输出数据。
• 顺序读： 在启动读操作后，微控制器可以持续读取时钟，地址指针会自动递增，从而连续读取多个字节的数据。

d) 写周期时间

在执行一次写操作（字节写或页写）后，EEPROM内部需要大约 5ms 的时间将数据从缓存真正写入到存储单元。在这段时间内，它不会响应I²C总线的请求（即会发送NACK）。因此，在程序设计中，必须在写操作后加入一个延时，或者通过轮询的方式等待芯片再次响应，否则后续的操作会失败。

引脚定义

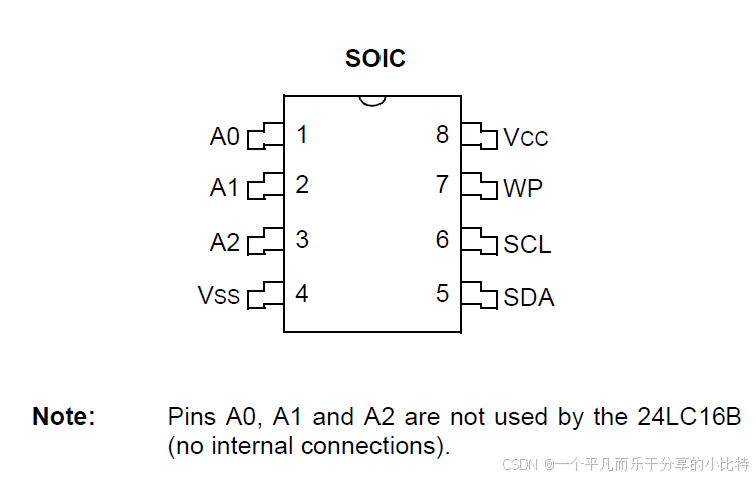

以常见的8引脚DIP或SOIC封装为例：

在这里插入图片描述

1. A0, A1, A2： 在24LC16中，这些引脚没有连接，必须悬空或接地。
2. VSS： 电源地。
3. SDA： I²C 串行数据线。
4. SCL： I²C 串行时钟线。
5. WP： 写保护引脚。
   • 当连接到 VCC（高电平）时，写保护启用。此时，被保护的存储区域（通常是上半部分，即地址 0x0800 - 0x0FFF）变为只读，无法被写入，以防止关键数据被意外修改。
   • 当连接到 VSS（低电平）或悬空时，写保护禁用，整个芯片可读可写。
6. VCC： 电源正极。

典型应用场景

24LC16非常适合存储那些数据量不大、但需要频繁修改或掉电保存的信息，例如：

• 设备配置参数： 如网络地址、校准数据、用户设置。
• 产品信息： 如序列号、生产日期、版本号。
• 消费类电子产品： 电视、音响的音量、频道等用户偏好设置。
• 物联网设备： 存储传感器校准值、连接网络的凭证等。
• 汽车电子： 存储里程、故障码等非实时但重要的数据。
• Arduino/Raspberry Pi项目： 最常用的外部存储芯片之一，用于扩展微控制器的非易失性存储空间。

与同类芯片的对比

• vs. 24C02 / 24C04： 24LC16的容量（2KB）比它们（256B/512B）更大。
• vs. 24LC256： 24LC256的容量（32KB）更大，并且有真正的硬件地址引脚，允许在总线上挂载多达8片，总容量可达256KB。
• vs. Flash： EEPROM如24LC16支持按字节擦写，而Flash必须按块擦除。对于频繁修改小量数据的场景，EEPROM更合适，寿命也更长。

总结

24LC16 是一款小巧、高效、可靠的 2KB 串行EEPROM存储器。它的核心特点是：

1. I²C接口，仅需2根线，节省IO。
2. 内部分为8个块，通过设备地址位选择。
3. 支持字节写和页写。
4. 写操作后需要等待 约5ms的写入周期。
5. 硬件写保护功能，增强数据安全性。
