华为交换机的接口介绍

交换机的本质，就是把各个接口要么隔离，要么连起来。首先就要认识各种接口。

交换机的接口有物理接口和虚拟接口之分。

物理接口

物理接口的命名格式一般为： <接口类型><槽位号/子卡号/接口序号>

接口类型

MEth 管理接口，不传输业务数据，千兆以太网。

GigabitEthernet：千兆以太网接口，缩写为G或GE。

XGigabitEthernet：万兆以太网接口，缩写为X或XGE。

10GE：10千兆（万兆）以太网接口。

25GE：25千兆以太网接口。

40GE：40千兆以太网接口。

100GE：100千兆以太网接口。

槽位号

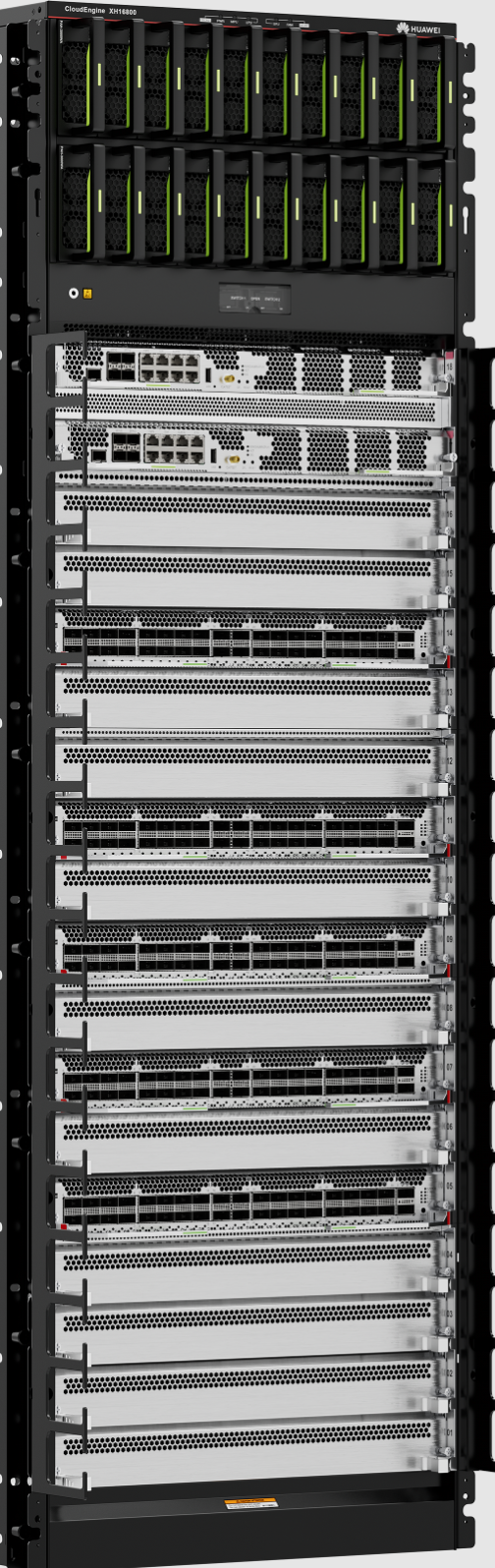

一般机房看到的高度为1U的交换机可能只有一个槽位，都集成到一起了，但是软件中却要兼容多槽位的设备，比如下图中 CloudEngine XH16800

还有就是交换机堆叠的时候，所有交换机相当于一台逻辑交换机的多个板卡，接口可以用槽位号来区分。

子卡号

当前交换机一般没有子卡，此为基本全为0。

接口序号

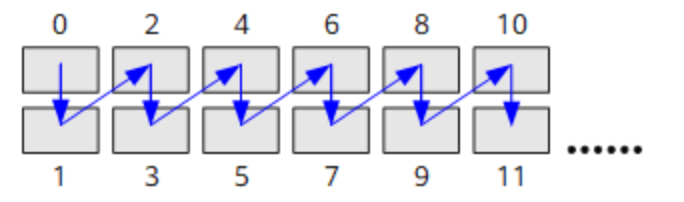

物理网口的序号，排列按接口处的标记，要注意编号从0开始还是从1开始，奇数在上还是偶数在上。有些交换机把0似乎分给了管理口。

有些100GE、400GE接口支持接口拆分，拆分后接口编号维度增加。例如100GE x/y/n支持拆分为4个25GE接口，拆分后的接口分别为100GE x/y/n:1、100GE x/y/n:2、100GE x/y/n:3、100GE x/y/n:4

虚拟接口

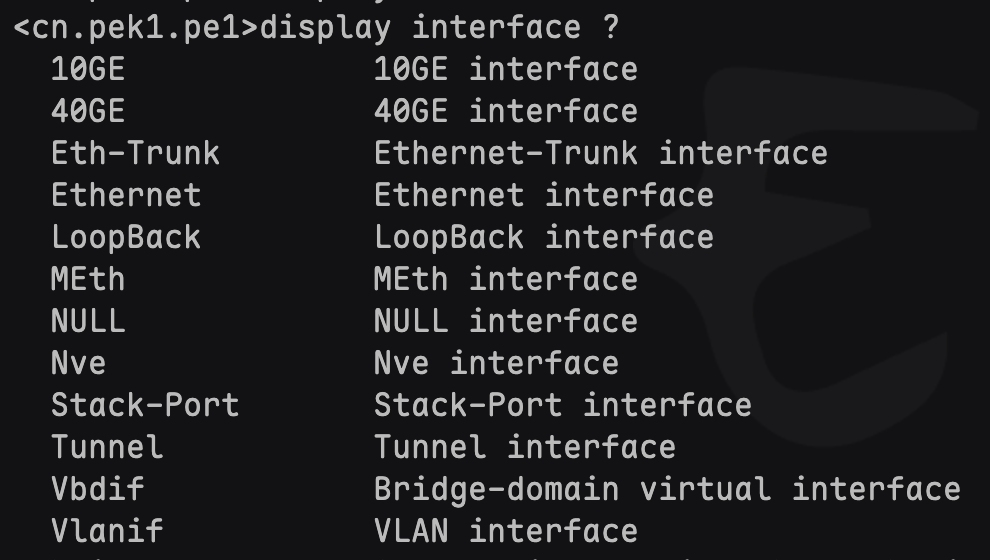

使用命令display interface ? 就可以看到交换机支持的接口：

排除里边的物理接口，我们可以看到一些虚拟接口类型。

1. VLANif接口

（1）作用

VLANif接口是VLAN的虚拟接口，每个VLAN对应一个VLANif接口。

VLANif接口可以配置IP地址，作为VLAN内主机的默认网关，实现VLAN之间的路由互通。

（2）配置示例

# 创建VLAN
vlan batch 10 20
# 创建VLANif接口
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
interface Vlanif20
ip address 192.168.20.1 255.255.255.0

（3）应用场景

实现VLAN之间的路由互通。

作为VLAN内主机的默认网关。

2. Eth-Trunk接口

（1）作用

Eth-Trunk接口是将多个物理接口捆绑在一起形成的逻辑接口，实现链路聚合和负载均衡。

Eth-Trunk接口可以配置为二层模式或三层模式，支持VLAN透传和路由功能。

（2）配置示例

# 创建Eth-Trunk接口
interface Eth-Trunk1
# 将物理接口加入Eth-Trunk接口
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1
# 配置Eth-Trunk接口为三层模式
interface Eth-Trunk1
undo portswitch
ip address 192.168.1.1 255.255.255.0

（3）应用场景

实现链路聚合，提高链路带宽和可靠性。

实现负载均衡，优化网络性能。

3. Loopback接口

（1）作用

Loopback接口是虚拟的环回接口，用于测试和管理。

Loopback接口的IP地址通常作为设备的标识，用于动态路由协议（如OSPF、BGP）的Router ID。

（2）配置示例

# 创建Loopback接口
interface LoopBack0
ip address 10.0.0.1 255.255.255.255

（3）应用场景

作为设备的标识，用于动态路由协议的Router ID。

用于测试和管理，如ping测试、telnet登录等。

4. NULL接口

（1）作用

NULL接口是虚拟的空接口，用于过滤不需要的流量。

发送到NULL接口的流量将被丢弃，不会转发到其他接口。

（2）配置示例

# 创建NULL接口
interface NULL0

（3）应用场景

过滤不需要的流量，如黑洞路由。

用于安全策略，防止非法流量进入网络。

5. Tunnel接口

（1）作用

Tunnel接口是虚拟的隧道接口，用于实现不同网络之间的连通。

常见的隧道类型包括GRE、IPsec、L2TP等。

（2）配置示例

# 创建GRE隧道接口
interface Tunnel0
tunnel-protocol gre
source 10.0.0.1
destination 10.0.0.2
ip address 192.168.1.1 255.255.255.0

（3）应用场景

实现不同网络之间的连通，如跨运营商网络、跨地域网络等。

用于VPN（虚拟专用网络），实现安全的远程访问。

6. VBDIF接口

（1）作用

VBDIF接口是VLAN的虚拟桥接接口，用于实现VLAN之间的二层互通。

VBDIF接口可以配置IP地址，作为VLAN内主机的默认网关，实现VLAN之间的路由互通。

（2）配置示例

# 创建VLAN
vlan batch 10 20
# 创建VBDIF接口
interface Vbdif10
ip address 192.168.10.1 255.255.255.0
interface Vbdif20
ip address 192.168.20.1 255.255.255.0

（3）应用场景

实现VLAN之间的二层互通。

作为VLAN内主机的默认网关，实现VLAN之间的路由互通。

7. BD接口

（1）作用

BD接口是Bridge Domain的虚拟接口，用于实现VXLAN（虚拟可扩展局域网）的二层互通。

BD接口可以配置IP地址，作为VXLAN内主机的默认网关，实现VXLAN之间的路由互通。

（2）配置示例

# 创建BD接口
bridge-domain 10
# 创建BD接口的虚拟接口
interface BD10
ip address 192.168.10.1 255.255.255.0

（3）应用场景

实现VXLAN的二层互通。

作为VXLAN内主机的默认网关，实现VXLAN之间的路由互通。

8. 子接口

（1）作用

子接口是物理接口的虚拟接口，用于在一个物理接口上承载多个VLAN的流量。

子接口可以配置Dot1Q终结功能，剥离VLAN标签，将二层流量转换为三层流量。

（2）配置示例

# 创建子接口
interface GigabitEthernet0/0/1.10
dot1q termination vid 10
ip address 192.168.10.1 255.255.255.0
interface GigabitEthernet0/0/1.20
dot1q termination vid 20
ip address 192.168.20.1 255.255.255.0

（3）应用场景

实现单臂路由，节省物理接口。

实现VLAN之间的路由互通。

总结：

根据你的网络需求和场景，选择合适的虚拟接口类型进行配置。
