Power BI 蝴蝶图展示产品销售库存

wujunmin

发布于 2026-03-20 18:09:40

350

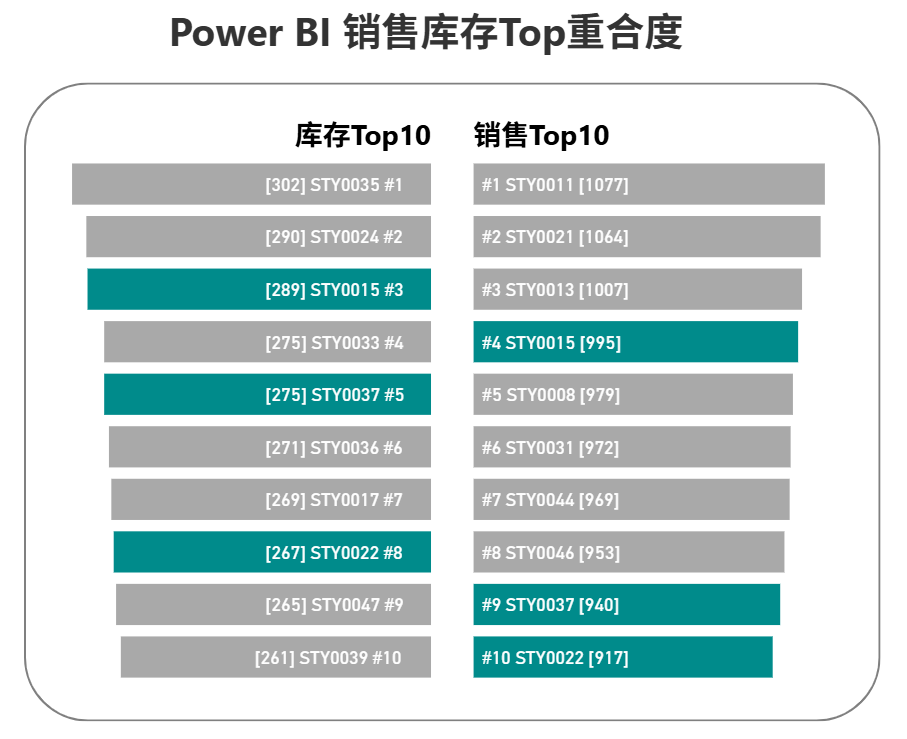

两个对称的条形图组合，可以形成蝴蝶样式，分别展示销售Top和库存Top产品，如果该产品同时在两个Top，则高亮突出。这有利于我们跟进畅销款的补货问题，以及库存款的陈列、销售问题。

两个条形图都使用内置簇状条形图如下拖拽字段：

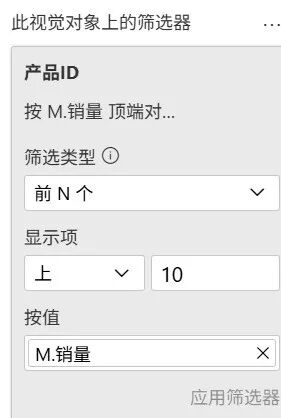

视觉对象筛选器设置为只显示前10：

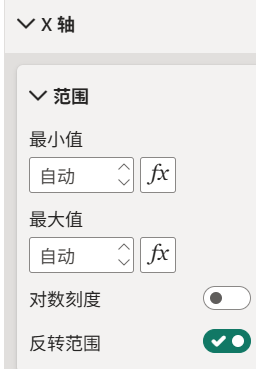

为对称显示需要做两点设置，首先，左侧库存Top的条形要反转：

其次，数据标签要对称，数据标签度量值分别是：

M.销售Top标签 =
VAR n = ROWNUMBER( ALL ( '产品资料'[产品ID] ),ORDERBY( [M.销量],DESC) )
RETURN
    "#" & n  & " " & SELECTEDVALUE('产品资料'[产品ID]) & " [" & [M.销量] & "]"

M.库存Top标签 =
VAR n = ROWNUMBER( ALL( '产品资料'[产品ID] ),ORDERBY( [M.库存量],DESC) )
RETURN
     "[" & [M.库存量] & "] " & SELECTEDVALUE('产品资料'[产品ID]) & " #" & n

如何高亮同时在两个条形的产品？条形颜色fx设置：

M.Top交叉颜色 =
VAR n_Stock =
    ROWNUMBER ( ALL ( '产品资料'[产品ID] ), ORDERBY ( [M.库存量], DESC ) )
VAR n_Sales =
    ROWNUMBER ( ALL ( '产品资料'[产品ID] ), ORDERBY ( [M.销量], DESC ) )
RETURN
    IF ( n_Stock <= 10 && n_Sales <= 10, "DarkCyan", "DarkGray" )

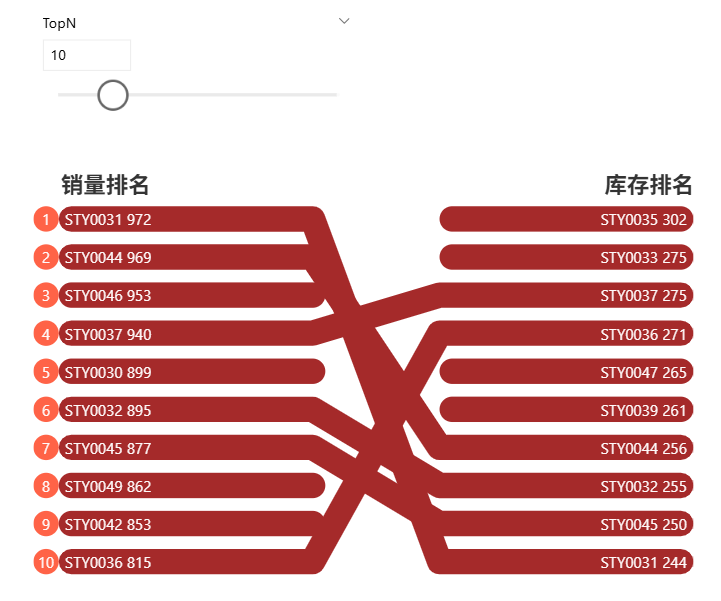

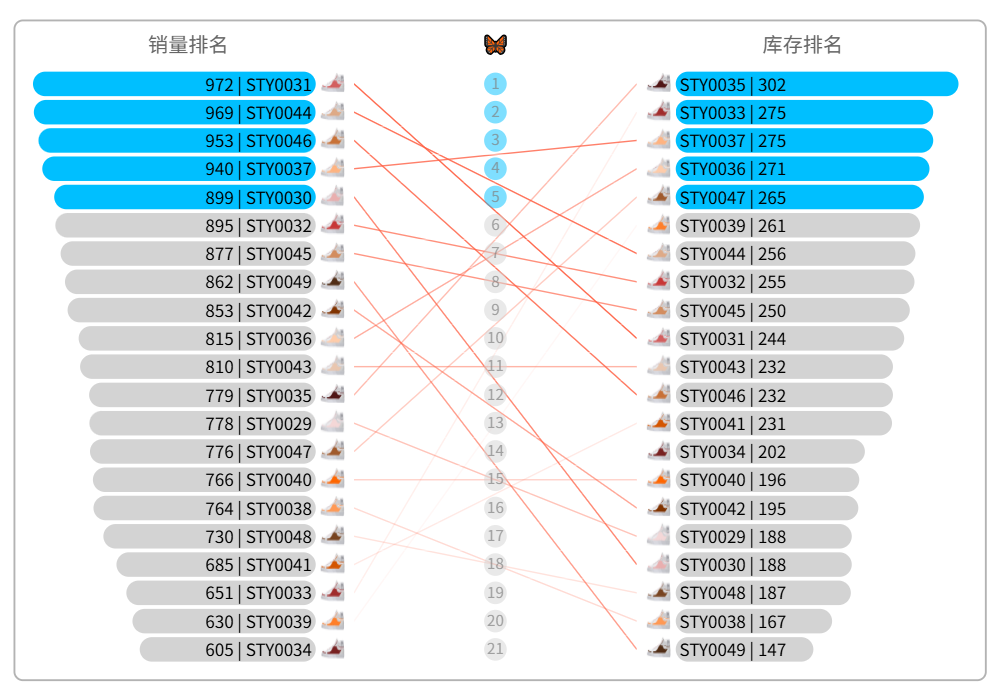

这种方案优点是操作简单，缺点是有些简陋。以下借助SVG矢量图进行了优化：
