拆解摩尔线程显卡

但资本的喧嚣终要回归产品本质，这款已全面上市的入门级显卡 S10，究竟藏着怎样的技术布局？与非网通过深度拆解，揭开其硬件方案的面纱。

S10 精准锚定办公场景，4K 60Hz 视频输出适配远程会议需求，低功耗设计无需外接供电，而基于 MUSA 统一架构的兼容性更是其核心竞争力。

外观设计上，VGA 与 HDMI 双接口满足主流显示设备连接需求，正面单散热风扇则为低负载运行提供保障。

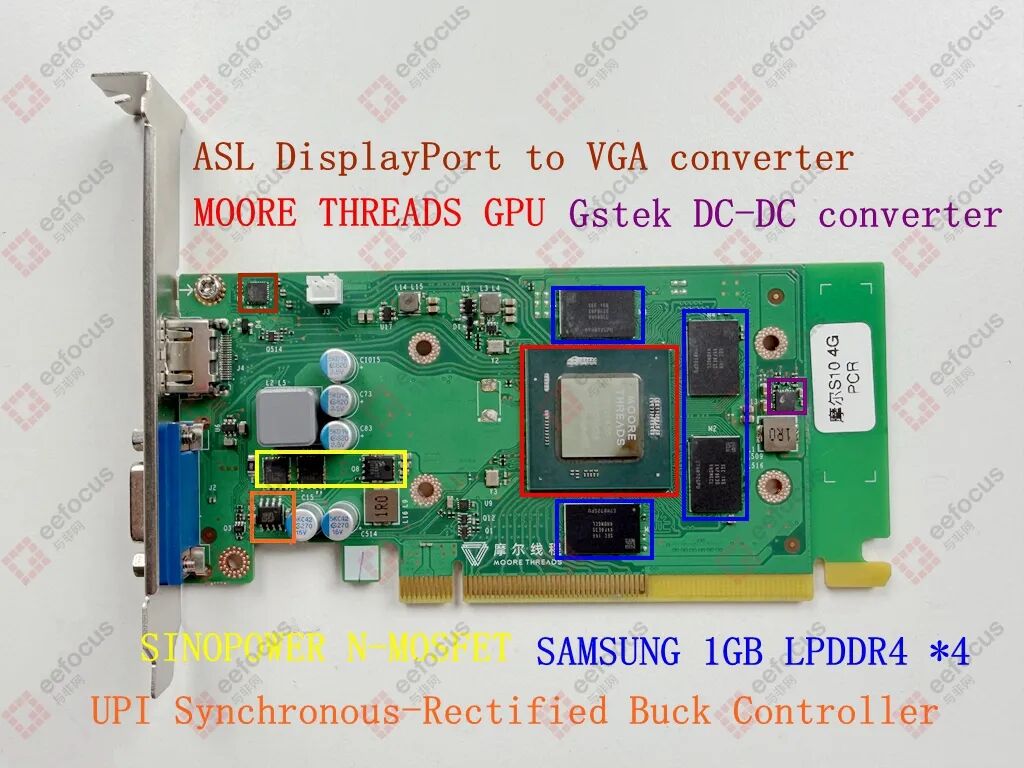

移除散热模组后，核心硬件布局清晰呈现：散热铝块与 GPU 间填充的导热硅脂清理后，芯片表面的摩尔线程英文标识及型号丝印完整暴露。

这颗基于第一代 MUSA 架构的 GPU，集成图形渲染与视频编解码引擎，拥有 1024 颗流处理器，核心频率锁定 1GHz，配合优化的电源管理，整机功耗仅 40W。

GPU 周边的 4 颗三星 LPDDR4 芯片（型号 K4F8E3S4HD-MGCL）构成 4GB 显存池，其低功耗特性与办公场景需求高度匹配。

电源管理区域采用登丰微电子 GS9221 DC-DC 转换器，专为中大电流场景设计，与力智电子 UP1542S 同步整流控制器形成组合方案。

后者通过恒定频率电压控制与内置 MOSFET 驱动器，将电源转换效率提升至行业前列，并集成过压、过流多重保护机制。

供电回路中，3 颗大中集成电路 N-MOSFET（两颗 SM4522NHKP、一颗 SM4377NSKP）与 UP1542S 协同工作，保障电流稳定输出。

接口部分则采用集睿致远 CS5232 芯片实现 DP 转 VGA 功能，兼顾传统与现代显示设备兼容性。

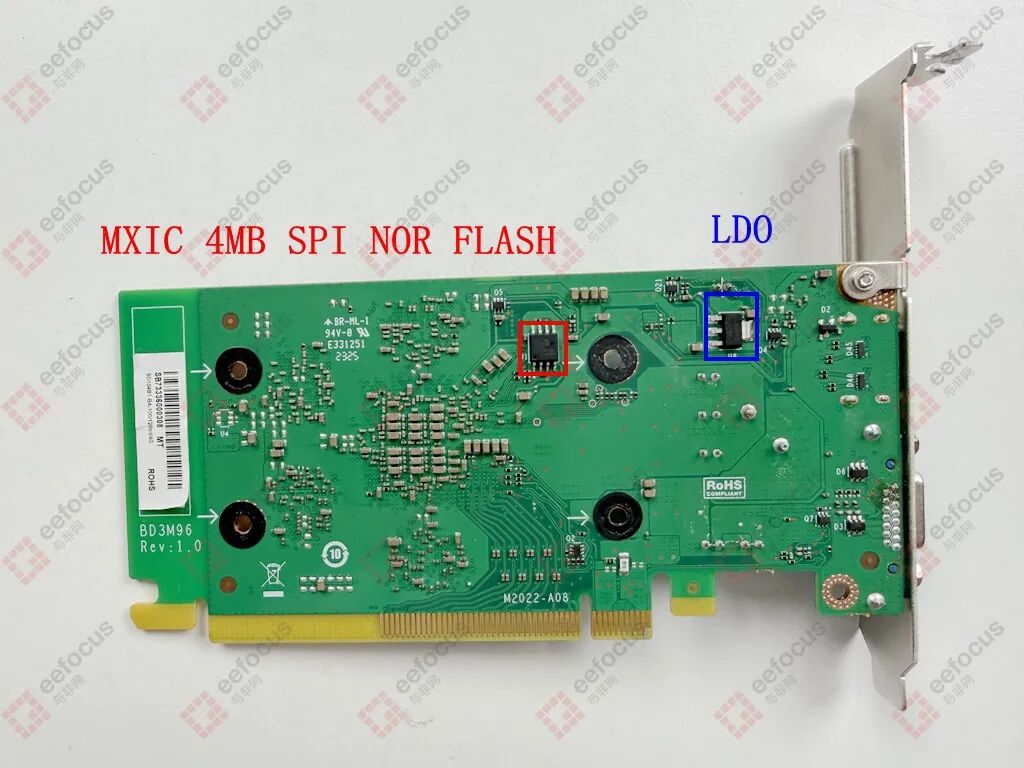

PCB 背面的两颗核心器件各司其职：旺宏电子 MX25U3232FM2I02 型 4MB SPI NOR FLASH 负责存储系统固件，其工业级可靠性已通过多场景验证；一旁的 LDO 芯片则为固件运行提供稳定供电。

S10 的硬件方案精准诠释了国产 GPU 的突围路径：放弃高端市场的性能缠斗，转而以 40W 低功耗、全场景兼容构建竞争壁垒。
