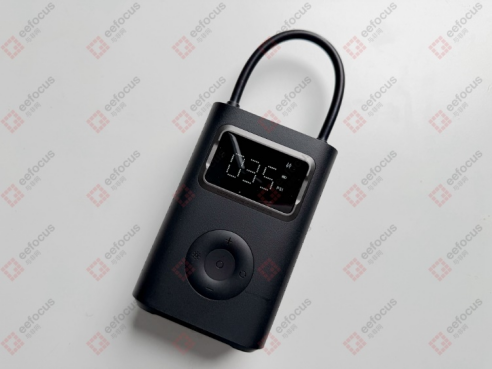

拆解小米充气宝2 PRO

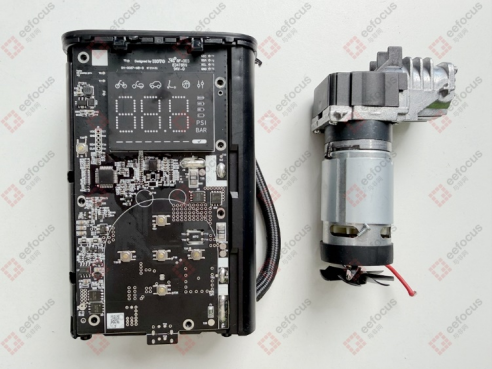

拆解后可清晰看到其核心硬件，主要包括三部分：一是充气泵，核心是电机带动轴承驱动活塞做往复运动的机械结构，负责实现充气功能；二是主板与电池，值得注意的是，电池采用直接焊接在主板上的一体化设计，鉴于此前拆解充电宝时曾发生电池损坏的情况，为避免安全风险，本次拆解未对电池进行拆卸，保留其与主板的原始连接状态。

首先重点观察PCB主板的布局的设计，其功能分区清晰明了：主板右侧设有5个机械按键，分别对应启停、照明、模式切换以及气压设置四大核心功能，按键反馈清晰，操作便捷；左侧则搭载了一块LED段码屏，屏体印有各功能对应标识，通过LED灯的点亮状态，可直观提示当前设备工作模式、气压参数等关键信息，实用性较强。

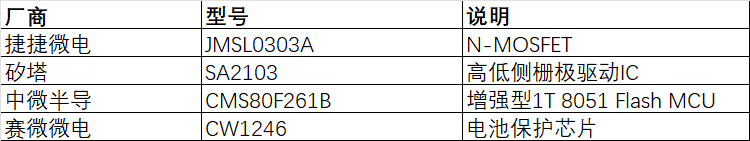

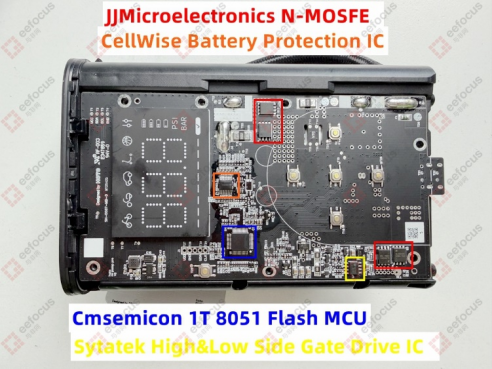

主板的核心竞争力集中在元器件选型上，经过仔细观察，主要核心元器件如下，且均展现出鲜明的国产特色：

• 捷捷微电 N-MOSFET，型号JMSL0303A，具备超低导通电阻、高电流承载能力的特点，可稳定实现电流切换功能，广泛应用于电源管理及电机驱动场景中；
• 矽塔科技 高低侧栅极驱动IC，型号SA2103，具备高压适配特性，可稳定工作在250V电压环境下，能有效降低交叉导通现象，信号传播延迟匹配性佳，适配高频应用场景；
• 中微半导 增强型1T 8051 Flash MCU，型号CMS80F261B，采用低功耗CMOS工艺，内置64KB Flash ROM及4KB XRAM，内核运行频率可达24MHz，外设运行频率最高支持48MHz，凭借稳定的性能，广泛应用于物联网智能家居、新能源设备、医疗电子设备、小家电、电机控制及工商业等多个领域；
• 赛微微电 电池保护芯片，型号CW1246，具备全面的保护能力，可支持3~4串锂电池的保护需求，涵盖过充、过放、充放电过流、断线、温度保护及均衡等多项功能，适配场景十分广泛，尤其适用于扫地机器人、电动工具等大功率便携设备。

除此之外，PCB板上的电池接口区域还设有一颗2mΩ的电流检测电阻（丝印标识R002），用于精准检测电池充放电电流，保障设备用电安全；同时搭配一颗绿色保险丝，其在PCB板上的丝印标记为F1，可在电路出现过载、短路时及时熔断，起到二次保护作用。

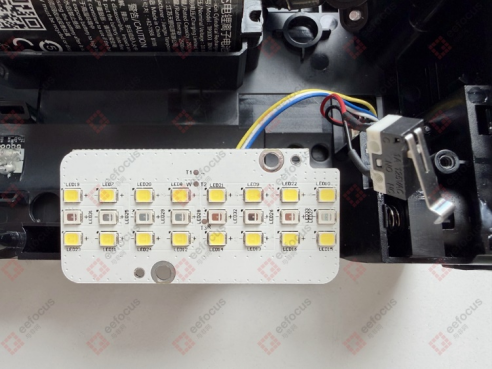

PCB主板背面贴合的结构区域原本用于放置气泵模组（本次拆解已将其取下），该区域还集成了双色LED（白色&红色）阵列，用作应急照明及警示灯，可实现正常照明、SOS警示等功能；值得一提的是，PCB背面采用铝制材质，可快速导出工作热量，提升设备散热性能，延长元器件使用寿命，这一设计也贴合了便携设备的散热需求。

主板上还配备了1个微动开关，核心作用是检测并控制设备电源的启动与关闭。其功能实现逻辑十分简洁：当充气管输出端拔出时，微动开关触发，电源自动开启；当充气管插入时，开关复位，电源则随之关闭。这种与充气管联动的设计，有效规避了误触风险，兼顾了实用性与人性化，这也是本次拆解中较为亮眼的细节设计之一。

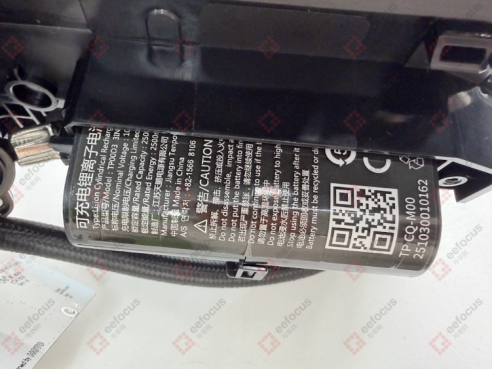

该充气宝搭载的是江苏天鹏电源生产的锂电池模组，由3节18650锂电池串联组成，总容量为2500mAh，电池类型为动力型锂电池，具备充放电效率高、循环寿命长的特点。经实际测试，满电状态下大约可满足3.5条家用轿车轮胎的补气需求（从2.0bar补至2.5bar），完全适配日常车辆轮胎补气、球类充气、自行车轮胎充气等场景。

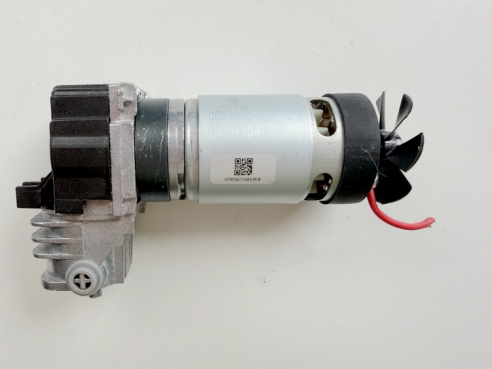

最后来看气泵模组，其核心结构由电机、减速齿轮组及气缸三部分组成，三者协同工作实现充气功能。电机表面印有清晰喷码，标注规格为DC11V、17000RPM，型号初步判断为ZT550SPH-611C，不过目前暂未查询到该电机的具体生产厂商，知晓相关信息的小伙伴欢迎在留言区补充。减速齿轮组采用行星齿轮设计，整体为全金属材质，传动效率更高，可有效降低电机损耗；气缸部分则采用加大尺寸设计，内壁光滑，搭配滚珠轴承连接活塞，可减少运动摩擦，提升充气效率。

气泵的工作原理并不复杂：电机高速转动时带动减速齿轮组运转，进而驱动气缸内的活塞做往复运动，将外界空气压缩后注入待充气物品中。由此不难理解，电机的性能越强、转速越高，气泵的充气效率也就越高，结合本次拆解的电机规格来看，其17000RPM的转速的设计，也正是为了提升充气速度，弥补上一代产品充气较慢的短板。

以上就是小米充气宝2 Pro拆解后的内部结构及硬件方案详解。

整体而言，该产品做工扎实规整，内部结构布局科学合理，元器件焊接牢固，细节设计（如联动式电源开关、铝制散热背板）贴合日常使用需求。最为突出的特点是，其硬件方案的元器件选型几乎全部采用国产芯片及国产元器件，这一现象也直观反映出，在消费电子产品领域，国产芯片的替代进程已取得显著成效，替代率虽未达到100%，但也已接近80%~90%，国产芯的技术成熟度与稳定性正在逐步得到市场认可。
