1分钟了解几种芯片测试：计算芯片-存储芯片-传感器芯片-通讯芯片-功率芯片-模拟芯片

芯片作为电子设备的核心核心器件，根据功能定位可分为计算、存储、传感器、通讯、功率、模拟六大类。每类芯片的设计逻辑、功能侧重、适用场景截然不同，对应的测试条件与测试需求也存在显著差异，而芯片测试座socket作为芯片测试的核心载体，其适配性直接决定测试精度、效率与安全可靠性。

计算-存储-传感器-通讯-功率-模拟芯片测试

一、计算芯片：CPU、GPU、MCU（核心算力载体）

计算芯片是各类电子设备的“算力核心”，核心功能是执行运算、逻辑控制与指令处理，按算力规模与应用场景可分为CPU、GPU、MCU三类，三者各司其职，覆盖从高端算力到嵌入式控制的全场景需求。

核心特点

1. CPU（中央处理器）：侧重“通用算力”，集成度高、运算逻辑复杂，支持多任务并行处理，核心频率可达GHz级别，具备高速缓存、指令集优化等特性，兼顾运算速度与能效比，是服务器、电脑、高端终端的核心算力器件。

2. GPU（图形处理器）：侧重“并行算力”，集成大量运算单元，擅长图形渲染、深度学习等大规模并行运算，核心频率高、数据吞吐量强，可同时处理海量数据，算力远超同规格CPU，适配高算力需求场景。

3. MCU（微控制单元）：侧重“嵌入式控制”，集成度高、体积小、功耗低，核心频率相对较低（MHz级别），内置存储、外设接口，可直接驱动各类传感器与执行器，具备低成本、高可靠性的特点。

（二）适用场景

1. CPU：服务器、台式电脑、笔记本电脑、高端智能手机、工业控制主机等，负责核心运算与系统控制。

2. GPU：游戏设备、图形工作站、人工智能服务器、自动驾驶芯片、矿机等，负责图形渲染、深度学习模型训练与推理。

3. MCU：智能家居、物联网终端、车载辅助设备、工业传感器、小型控制模块等，负责简单运算与设备控制。

（三）测试条件

核心测试重点是算力、稳定性、功耗及温度适配，具体条件如下：

1. 算力测试：CPU/GPU需测试运算速度、并行处理能力、缓存延迟；MCU需测试指令执行速度、外设接口兼容性。

2. 稳定性测试：长时间满负载运行（1000小时以上），验证无死机、无参数漂移；测试温度覆盖-40℃~150℃（车规级），确保极端环境下稳定工作。

3. 功耗测试：测试不同负载下的功耗（待机、轻负载、满负载），确保功耗符合应用场景需求（如MCU待机功耗需低至μW级）。

4. 信号测试：高频信号传输测试（CPU/GPU核心频率GHz级别），确保信号完整性，无衰减、串扰。

（四）计算芯片测试座适配应用

针对计算芯片的差异化需求，定制化研发了CPU/GPU/MCU专用测试座：

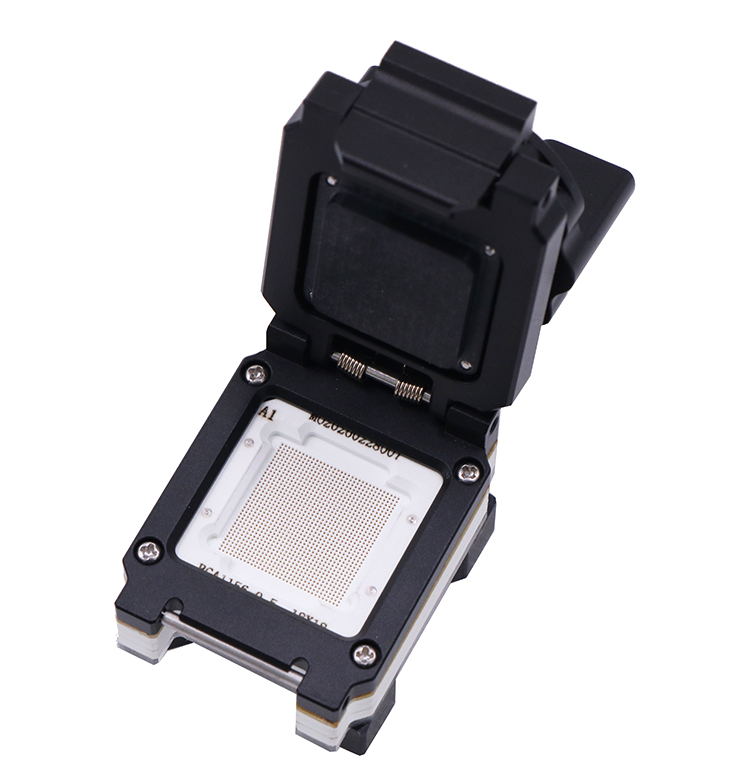

1. CPU/GPU芯片测试座：采用高频高速探针（速率可达14.9Gbps），特性阻抗精准匹配50Ω，寄生电感＜0.08nH，减少高频信号串扰与衰减；支持大电流承载（单pin电流1A以上），搭配黄铜压合+风冷散热结构，适配45W以上高功率测试；采用BGA封装适配设计，支持pin脚数量1000pin以上，浮动探针阵列可补偿芯片焊球偏移，接触电阻≤12mΩ，确保高密度pin脚精准接触。

2. MCU芯片测试座：采用小型化SOP/QFN封装适配，pin脚间距0.35~1.0mm，探针采用铍铜镀金材质，接触电阻≤15mΩ，插拔寿命＞1.5万次；支持低功耗测试，测试链路噪声低，适配MCU待机功耗测试需求；底座采用PEEK耐高温材质，耐温-55℃~175℃，满足工业、车载场景的宽温测试要求。

计算-存储-传感器-通讯-功率-模拟芯片测试

二、存储芯片：DRAM、NAND（数据存储核心）

存储芯片是电子设备的“数据仓库”，核心功能是存储数据（程序、文件、缓存），按存储类型可分为DRAM（动态随机存取存储器）与NAND（闪存），二者分别对应“临时存储”与“永久存储”，相辅相成。

（一）核心特点

1. DRAM：侧重“临时存储”，读写速度快、带宽高，可实时读写数据，但断电后数据丢失，需持续供电维持；集成度高、容量大（单颗可达GB级别），核心频率高，适配高速缓存场景。

2. NAND：侧重“永久存储”，断电后数据不丢失，读写速度相对较慢，但容量大、功耗低、体积小，可反复擦写（擦写次数可达10万次以上）；按接口可分为SATA、NVMe等，适配不同存储速率需求。

（二）适用场景

1. DRAM：服务器、电脑、智能手机、游戏主机等，作为运行内存（RAM），负责临时存储运行中的程序与数据。

2. NAND：固态硬盘（SSD）、U盘、智能手机存储、物联网终端存储、车载存储等，负责永久存储程序、文件、数据。

（三）测试条件

核心测试重点是读写速度、存储容量、擦写寿命、稳定性，具体条件如下：

1. 读写性能测试：测试DRAM的读写带宽、延迟；测试NAND的连续读写速度、随机读写速度，确保符合设计规格。

2. 容量与擦写测试：验证存储容量的准确性，测试NAND的擦写寿命，确保反复擦写后数据无丢失、无出错。

3. 稳定性测试：长时间读写测试（1000小时以上），验证无数据丢失、无读写错误；测试温度覆盖0℃~85℃（消费级）、-40℃~125℃（工业/车载级）。

4. 信号测试：高速接口测试（如NVMe接口速率可达32Gbps），确保信号完整性，无衰减、误码。

（四）存储芯片测试座适配应用

针对存储芯片的高速、高容量测试需求，研发了DRAM/NAND专用测试座：

1. DRAM测试座：采用高速探针（速率可达32Gbps），特性阻抗匹配50Ω，寄生参数低，支持高速读写信号传输；采用BGA封装适配，支持多通道测试，可同时测试多颗DRAM芯片，提升测试效率；集成信号校准模块，确保读写延迟测试精准，误差≤0.1ns。

2. NAND测试座：支持SATA、NVMe等多种接口适配，探针采用耐磨镀金材质，插拔寿命＞2万次，可满足NAND擦写寿命测试需求；测试座支持批量测试，单批次可测试64颗芯片，适配量产测试场景；内置数据校验模块，可快速验证读写数据的准确性，减少测试返工。

计算-存储-传感器-通讯-功率-模拟芯片测试

三、传感器芯片：温度、光感等环境数据检测器件

传感器芯片是“感知世界的窗口”，核心功能是将温度、光感、湿度、压力等物理环境数据，转换为可处理的电信号，传递给计算芯片进行处理，是物联网、智能设备、工业控制的核心感知器件。

（一）核心特点

1. 核心特性：精度高、响应速度快、功耗低，可实时采集环境数据，转换精度可达μV级；体积小、集成度高，可嵌入小型设备；部分传感器芯片内置信号处理模块，可直接输出数字化信号。

2. 细分类型：温度传感器（检测-40℃~150℃温度范围）、光感传感器（检测可见光强度）、湿度传感器（检测相对湿度）、压力传感器（检测气体/液体压力）等，每种类型针对性适配不同环境检测需求。

（二）适用场景

1. 温度传感器：家电（空调、冰箱）、车载电子（电池温度检测）、工业设备（设备温度监控）、医疗设备（体温检测）等。

2. 光感传感器：智能手机（自动调节屏幕亮度）、智能照明（光线感应开关）、安防设备（光感报警）等。

3. 其他传感器：物联网终端（环境监测）、工业控制（压力/湿度监控）、穿戴设备（心率/体温检测）等。

（三）测试条件

核心测试重点是检测精度、响应速度、环境适配性，具体条件如下：

1. 精度测试：测试传感器的检测误差（如温度传感器误差≤±0.5℃，光感传感器误差≤±5%），确保数据采集准确。

2. 响应速度测试：测试传感器从感知环境变化到输出电信号的时间，确保快速响应（如温度传感器响应时间≤100ms）。

3. 环境适配测试：模拟不同环境条件（高低温、湿度、光照强度），测试传感器性能稳定性，确保在极端环境下无失效。

4. 低功耗测试：测试传感器的待机与工作功耗，确保适配物联网、穿戴设备等低功耗场景（待机功耗≤1μW）。

（四）传感器芯片测试座适配应用

针对传感器芯片“高精度、低功耗、小型化”的特点，研发了专用测试座：

1. 高精度适配：采用低噪声探针，接触电阻≤10mΩ，测试链路噪声低，确保传感器输出电信号的精准采集，适配μV级信号测试；支持高精度仪器对接，可精准测试检测误差。

2. 小型化与低功耗适配：适配SOT、SOIC等小型封装（pin脚数量4~16pin），pin脚间距0.5~1.0mm，体积小巧，可嵌入小型测试平台；测试座自身功耗极低，避免影响传感器低功耗测试结果。

3. 环境适配：底座采用耐高低温、耐湿度材质，耐温范围-55℃~175℃，可在模拟极端环境下稳定测试；探针采用抗氧化材质，避免湿度、高温导致的接触不良。

计算-存储-传感器-通讯-功率-模拟芯片测试

四、通讯芯片：有线与无线数据传输器件

通讯芯片是“数据传输的桥梁”，核心功能是实现设备间的有线或无线数据交互，按传输方式可分为有线通讯芯片与无线通讯芯片，其中无线通讯芯片以蓝牙、WiFi为核心，覆盖各类短距离、长距离通讯场景。

（一）核心特点

1. 有线通讯芯片：侧重“稳定传输”，传输速率高、抗干扰能力强，支持以太网、USB、RS485等接口，传输距离远（可达千米级），功耗相对较高，适配固定设备的数据传输。

2. 无线通讯芯片：侧重“灵活传输”，无需物理线路，体积小、功耗低，支持蓝牙（传输距离10~100m）、WiFi（传输距离100~500m）、LoRa等协议；蓝牙芯片侧重短距离低功耗传输，WiFi芯片侧重高速短距离传输，适配移动设备、物联网终端。

（二）适用场景

1. 有线通讯芯片：路由器、交换机、工业控制设备、服务器、台式电脑等，负责固定设备间的高速数据传输。

2. 无线通讯芯片：

（1）蓝牙芯片：智能手机、智能穿戴、智能家居、车载蓝牙、物联网终端等，负责短距离数据交互（如耳机、手环）。

（2）WiFi芯片：智能手机、路由器、智能电视、物联网网关等，负责高速短距离数据传输（如上网、视频传输）。

（三）测试条件

核心测试重点是传输速率、传输距离、抗干扰能力、协议兼容性，具体条件如下：

1. 传输性能测试：测试有线/无线通讯的传输速率、延迟、误码率，确保传输稳定（如WiFi芯片传输速率≥1Gbps，误码率≤10⁻⁹）。

2. 传输距离测试：测试无线通讯芯片的最大传输距离，验证不同环境下（空旷、遮挡）的传输稳定性。

3. 抗干扰测试：模拟电磁干扰环境，测试通讯芯片的抗干扰能力，确保数据传输无中断、无失真。

4. 协议兼容性测试：测试芯片与不同设备、不同协议的兼容性，确保互联互通（如蓝牙芯片兼容蓝牙5.0及以上协议）。

（四）通讯芯片测试座适配应用

针对通讯芯片的高频、抗干扰测试需求，研发了有线/无线通讯芯片专用测试座，核心适配设计如下：

1. 无线通讯芯片（蓝牙/WiFi）测试座：采用高频高速探针（速率可达14.9Gbps），特性阻抗匹配50Ω，寄生电感＜0.1nH，减少高频信号衰减与串扰；采用屏蔽结构，有效隔绝外界电磁干扰，确保抗干扰测试精准；适配QFN、LGA等小型封装，pin脚间距0.35~0.8mm，接触电阻≤12mΩ，支持批量测试。

2. 有线通讯芯片测试座：支持以太网、USB等接口适配，探针采用大电流设计，可承载0.5~1A电流，满足有线通讯芯片的功率需求；测试座支持高速信号传输，确保传输速率测试精准，适配工业级有线通讯芯片的测试需求。

计算-存储-传感器-通讯-功率-模拟芯片测试

五、功率芯片：大功率电流控制核心（工业、家电、新能源汽车）

功率芯片是“电力控制的核心”，核心功能是控制、转换、调节大功率电流，承受高电压、大电流，具备高耐压、高散热、高可靠性的特点，广泛应用于工业设备、家电、新能源汽车等需要大功率供电的场景。

（一）核心特点

1. 核心特性：高耐压（可达数千伏）、大电流承载（可达数百安培）、高散热性能，可实现直流/交流转换、电压调节、电流控制；部分功率芯片（如IGBT、MOSFET）具备快速开关特性，适配高频电力转换场景。

2. 细分类型：IGBT（绝缘栅双极型晶体管）、MOSFET（金属-氧化物半导体场效应晶体管）、电源管理功率芯片等，其中IGBT侧重高压大功率控制，MOSFET侧重中低压功率控制。

（二）适用场景

1. 工业设备：变频器、电焊机、工业电源、机床控制等，负责大功率电流的控制与转换。

2. 家电：空调、冰箱、洗衣机、电磁炉等，负责电源转换与功率控制，降低能耗。

3. 新能源汽车：动力电池管理系统（BMS）、电机控制器、车载充电器等，负责高压电流的控制、转换与保护。

（三）测试条件

核心测试重点是耐压性能、大电流承载、散热性能、开关特性，具体条件如下：

1. 耐压测试：测试芯片的最大耐压值，确保在额定高压下无击穿、无漏电（如IGBT耐压可达1200V以上）。

2. 大电流测试：测试芯片的最大电流承载能力，验证长期大电流工作下无发热异常、无损坏。

3. 散热测试：测试芯片的散热性能，确保高功率工作时温度控制在安全范围（如芯片表面温度≤150℃）。

4. 开关特性测试：测试芯片的开关速度、开关损耗，确保高频开关场景下性能稳定。

（四）功率芯片测试座适配应用

针对功率芯片“高耐压、大电流、高散热”的特点，研发了专用测试座，核心适配设计如下：

1. 高耐压与大电流适配：采用高绝缘材质（陶瓷基材），线路间距优化至0.8mm以上，可承受数千伏高压，无爬电、短路风险；探针采用大电流设计，单pin电流承载可达10A以上，接触电阻≤10mΩ，避免大电流发热导致的接触不良。

2. 高散热适配：搭配黄铜压合结构与风冷散热模块，快速传导芯片产生的热量，确保高功率测试中芯片温度控制在安全范围；测试座底座采用耐高温材质，耐温≥175℃，适配高温测试需求。

3. 开关特性适配：采用低寄生参数探针，支持高频开关信号传输，确保开关速度、开关损耗测试精准，误差≤1%。

计算-存储-传感器-通讯-功率-模拟芯片测试

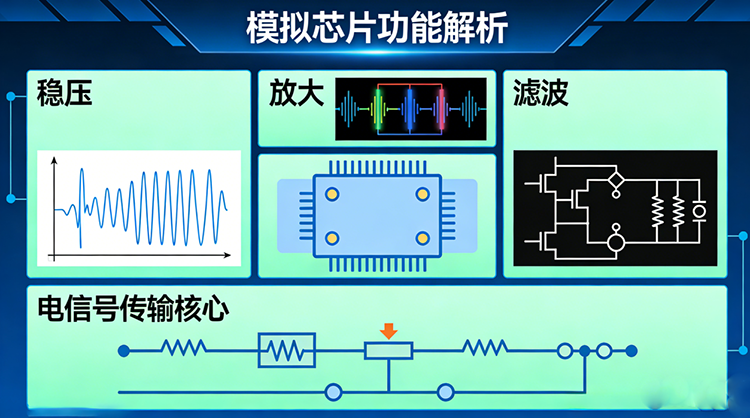

六、模拟芯片：稳压、放大、滤波、电信号传输核心

模拟芯片是“电信号的处理中枢”，核心功能是对电信号进行稳压、放大、滤波、转换，将不稳定的电信号转换为稳定、可用的电信号，是所有电子设备的“基础保障”，与各类芯片协同工作。

（一）核心特点

1. 核心特性：高精度、高稳定性、低噪声，可精准控制电信号的幅度、频率、相位；具备宽电压适配范围，可实现电压稳压（如将220V交流转换为5V直流）、信号放大（如传感器微弱信号放大）、滤波（过滤干扰信号）。

2. 细分类型：稳压芯片（LDO）、运算放大器（Op-Amp）、模数转换器（ADC）、数模转换器（DAC）、滤波芯片等，每种类型针对性处理不同电信号需求。

（二）适用场景

1. 稳压芯片：所有电子设备（手机、电脑、家电、工业设备），负责稳定供电，避免电压波动损坏设备。

2. 运算放大器：工业传感器、医疗设备、音频设备等，负责微弱信号放大，确保信号可被有效处理。

3. 其他模拟芯片：通讯设备（滤波、信号转换）、车载电子（电压转换）、工业控制（信号处理）等。

（三）测试条件

核心测试重点是精度、稳定性、低噪声、信号处理能力，具体条件如下：

1. 精度测试：测试稳压芯片的输出电压精度（误差≤±1%）、运算放大器的放大倍数精度、ADC/DAC的转换精度。

2. 稳定性测试：长时间工作测试，验证输出信号无漂移、无失真；测试温度覆盖-40℃~150℃，确保极端环境下性能稳定。

3. 低噪声测试：测试芯片的噪声系数（≤4dB），确保处理微弱信号时无干扰，信号输出纯净。

4. 信号处理测试：测试滤波效果、信号放大倍数、转换速率，确保电信号处理符合设计要求。

（四）模拟芯片测试座socket适配应用

针对模拟芯片“高精度、低噪声、高稳定性”的测试需求，鸿怡HMILU研发了专用芯片测试座socket：

1. 低噪声适配：采用低介电常数LCP材质，优化信号路径，寄生电感＜0.1nH，寄生电容＜0.1pF，减少信号干扰；采用屏蔽结构，有效隔绝外界电磁干扰，确保低噪声测试精准。

2. 高精度适配：采用高精度探针，接触电阻≤15mΩ，测试链路误差小，适配μV级信号测试；支持与高精度仪器对接，可精准测试输出电压精度、放大倍数等参数。

3. 宽温与稳定性适配：底座采用PEEK耐高温材质，耐温-55℃~175℃，在宽温测试中接触电阻波动＜5%；探针采用铍铜镀金材质，抗氧化、耐腐蚀，确保长期测试中性能稳定。

计算-存储-传感器-通讯-功率-模拟芯片测试

计算、存储、传感器、通讯、功率、模拟六大类芯片，覆盖了电子设备从算力、存储、感知、传输到电力控制、信号处理的全流程，每类芯片的特点、适用场景与测试条件截然不同，对芯片测试座的适配性提出了差异化要求。鸿怡电子HMILU测试座socket作为芯片测试的核心载体，其性能直接决定测试数据的准确性、测试效率的高低，以及芯片质量的稳定性。
